BEDIENUNGSELEMENTE UND DEREN FUNKTION
BEDIENUNGSELEMENTE
UND DEREN FUNKTION
MOTORSTOPPSCHALTER
Der Motorstoppschalter "1" befindet
sich links am Lenker. Den Motor-
stoppschalter gedrückt halten, bis der
Motor stoppt.
KUPPLUNGSHEBEL
Der Kupplungshebel "1" befindet sich
links am Lenker. Er dient zum Aus-/
Einkuppeln. Zum Auskuppeln den
Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen. Dies
gewährleistet ein weiches Aus- und
Einrücken der Kupplung.
FUSSCHALTHEBEL
Das 5-Gang-Getriebe dieses Motor-
rads ist ideal abgestuft. Die Gänge
werden über den Fußschalthebel "1"
links am Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel "1" ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten,
bis deutlicher Widerstand spürbar
wird; anschließend den Kickstarter
kräftig durchtreten. Da dieses Modell
mit einem Primärkickstarter aus-
gerüstet ist, kann der Motor bei ein-
gelegtem Gang und gezogener
Kupplung gestartet werden. Es ist je-
doch ratsam, den Motor in der Leer-
laufstellung des Getriebes
anzulassen.GASDREHGRIFF
Der Gasdrehgriff "1" befindet sich re-
chts am Lenker. Er gibt Gas und nim-
mt es weg. Zum Gasgeben den
Drehgriff öffnen; zum Gaswegneh-
men den Drehgriff schließen.
HANDBREMSHEBEL
Der Starterschalter "1" befindet sich
rechts am Lenker. Mit diesem Hebel
wird die Vorderradbremse betätigt.
FUSSBREMSHEBEL
Der Fußbremshebel "1" befindet sich
an der rechten Fahrzeugseite. Mit
diesem Hebel wird die Hinterrad-
bremse betätigt.
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraftst-
off vom Tank zum Vergaser und filtert
ihn gleichzeitig. Die beiden Kraftstoff-
hahnstellungen sind nachfolgend be-
schrieben:
OFF:
In dieser Stellung ist der Kraftstoff-
hahn geschlossen und die Kraftstoff-
zufuhr unterbrochen. Der
Kraftstoffhahn sollte nach Abstellen
des Motors in diese Stellung gebracht
werden.ON:
In dieser Stellung wird der laufende
Motor mit Kraftstoff versorgt. Diese
Stellung ist für den Normalbetrieb.
CHOKEHEBEL
Wenn es kalt ist, benötigt der Motor
zum Anwerfen ein fetteres Luft-Kraft-
stoffgemisch. Dies wird von einer
speziellen Kaltstarteinrichtung gelief-
ert, die der Chokehebel "1" betätigt.
Zum Betätigen des Chokes den
Chokehebel herausziehen. Wenn der
Motor warmgelaufen ist, den Knopf
hineinstoßen, um den Kreislauf zu
schließen.
WARMSTARTHEBEL
Der Warmstarthebel "1" wird beim
Anlassen des warmen Motors
betätigt. Den Warmstarthebel betäti-
gen, wenn der Motor sofort nach dem
Abstellen wieder angelassen wird
(und noch warm ist). Durch Betätigen
des Warmstarthebels wird das Ge-
misch zeitweise mit Sekundärluft ab-
gemagert, um das Anlassen des
betriebswarmen Motors zu erleich-
tern.

1-10
STARTEN UND EINFAHREN
STARTEN UND EINFAHREN
KRAFTSTOFF
Nur den empfohlenen Kraftstoff tan-
ken. Am Anfang eines Renntages
frischen Kraftstoff einfüllen.
Ausschließlich bleifreies Benzin
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Motor (z. B. den
Ventilen), am Auspuffsystem usw.
Falls es zu Zündfunkenklopfen kom-
mt, eine andere Benzin-Marke oder
Benzin mit einer höheren Oktanzahl
verwenden.
• Zum Tanken den Motor abstellen
und darauf achten, dass kein
Benzin verschüttet wird. Feuer
fern halten.
• Vor dem Tanken Motor, Auspuff
usw. abkuhlen lassen.
HANDHABUNGSHINWEISE
Niemals den Motor in einem ge-
schlossenen Raum starten oder
betreiben. Die Abgase sind giftig
und können in kürzester Zeit zu
Bewusstlosigkeit bzw. Stets für
eine gute Belüftung sorgen.
• Der Vergaser dieses Modells ist
mit einer Beschleunigung-
spumpe ausgerustet. Deshalb
beim Anlassen des Motors den
Gasdrehgriff nicht öffnen; ander-
enfalls verölt die Zündkerze.
• Ungleich einem 2-Takt-Motor,
kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
• Vor dem Anfahren der Maschine,
unbedingt die unter „Prüfungen
vor lnbetriebnahme" auf-
geführten Kontrollen ausführen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt "LUFT-
FILTER REINIGEN" in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
1. Den Kühlflüssigkeitsstand kon-
trollieren.
2. Den Kraftstoffhahn auf "ON"
stellen.
3. Das Getriebe in die Leerlaufstel-
lung schalten.
4. Den Chokehebel "1" bis zum An-
schlag betätigen.
5. Den Kickstarter betätigen.
Beim Anlassen des Motors mit
dem Kickstarter den Gasdrehgriff
nicht öffnen. Anderenfalls könnte
der Kickstarterhebel rück-
schlagen.
6. Den Chokehebel zurückschieben
und den Motor 1 oder 2 Minuten
lang mit 3,000–5,000 U/min be-
treiben.
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachte Anreicherung des Ge-
mischs ein Absterben des Motors.
Ungleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
Den Motor nicht übermäßig lange
im Leerlauf betreiben.
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den Warm-
starthebel "1" betätigen und den Mo-
tor mit einem festen Tritt auf dem
Kickstarterhebel anlassen. Nach dem
Anlassen des Motors den Warm-
starthebel loslassen, um die Luftzufu-
hr zu stoppen.Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem An-
lassen des Motors den Warm-
starthebel loslassen, um die
Luftzufuhr zu stoppen.
Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum An-
schlag betätigen und den Kickstarter-
hebel 10–20 Mal durchtreten, um den
überschüssigen Kraftstoff aus dem
Motor abzulassen. Den Motor erneut
anlassen. Siehe unter "Starten nach
einem Sturz". Empfohlener Kraftstoff:
Nur bleifreies Super-
benzin mit einer Oktan-
zahl (Roz) von 95 oder
höher.
Gas-
dreh-
griffb
etäti-
gung*Cho
ke-
hebe
lWar
msta
rtheb
el
Kalt
en
Mo-
tor
an-
las-
senLufttem-
peratur
liegt unter
5 °C (41
°F)3–4
Mal
öffne
nEin Aus
Lufttem-
peratur
liegt über
5 °C (41
°F)Keine Ein Aus
Lufttem-
peratur ist
normal,
zwischen
5 °C (41
°F) und 25
°C (77 °F)KeineEin/
AusAus
Lufttem-
peratur
liegt über
25 °C (77
°F)Keine Aus Aus
Starten nach
langer Einsatz-
pauseKeine Ein Aus
Warmen Motor
startenKeine Aus Ein
Starten nach
einem SturzKeine Aus Ein
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.

1-11
STARTEN UND EINFAHREN
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motor-
leistung zu optimieren und
Schäden zu vermeiden.
EINFAHRVORSCHRIFTEN
1. Vor dem Starten voll tanken.
2. Die "Routinekontrolle vor Fahrt-
beginn" ausführen.
3. Den Motor anlassen und einige
Minuten lang betreiben. Die Leer-
laufdrehzahl und die Funktion der
Bedienelemente einschließlich
des Motorstoppschalters kontrol-
lieren. Den Motor erneut anlassen
und innerhalb 5 Minuten dessen
Funktion kontrollieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (nied-
riger bis mäßiger Geschwind-
igkeit) etwa eine Stunde lang
überwachen.
6. Den Motor erneut starten und den
gesamten Betriebsbereich kon-
trollieren. Den Motor erneut start-
en und weiter 10–15 Minuten lang
betreiben. Das Motorrad ist nun
rennfertig.
• Entsprechend dem Abschnitt
"ANZUGSDREHMOMENTE KON-
TROLLIEREN", nach dem Ein-
fahren sowie vor jedem Rennen
samtliche Befestigungselemente
kontrollieren. Befestigungsele-
mente ggf. vorschriftsmäßig
festziehen.
• Folgende Bauteile müssen nach
dem Auswechseln eingefahren
werden.
ZYLINDER UND KURBELWELLE:
Eine einstündige Einfahrzeit ein-
legen.
KOLBEN, KOLBENRINGE, VEN-
TILE, NOCKLENWELLEN UND
RITZEL:
Eine halbstündige Einfahrzeit mit
maximal halb geöffnetem Gas-
drehgriff einlegen. Den Motor-
betrieb gründlich überwachen.

1-12

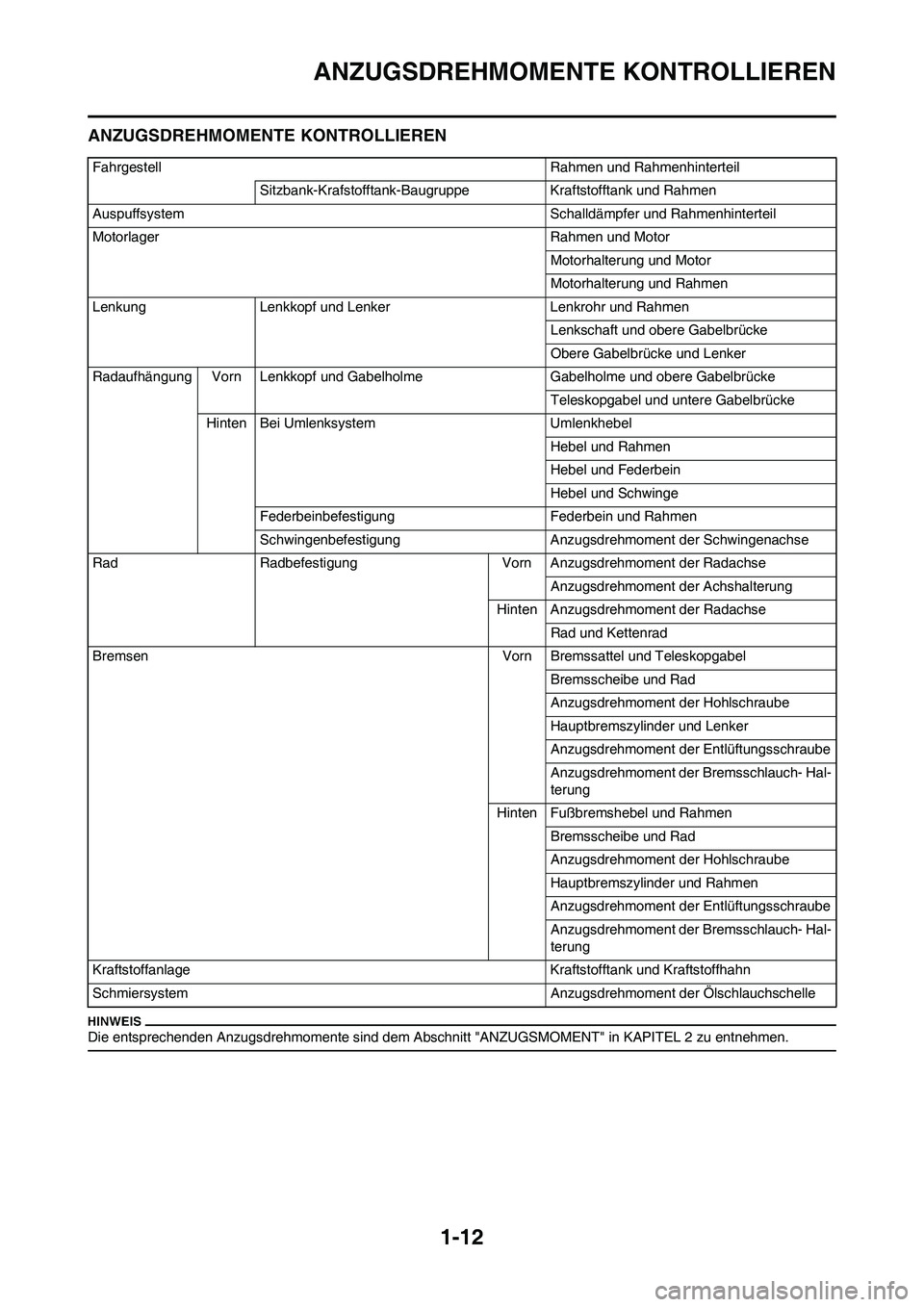

ANZUGSDREHMOMENTE KONTROLLIEREN
ANZUGSDREHMOMENTE KONTROLLIEREN
Die entsprechenden Anzugsdrehmomente sind dem Abschnitt "ANZUGSMOMENT" in KAPITEL 2 zu entnehmen.
Fahrgestell Rahmen und Rahmenhinterteil
Sitzbank-Krafstofftank-Baugruppe Kraftstofftank und Rahmen
Auspuffsystem Schalldämpfer und Rahmenhinterteil
Motorlager Rahmen und Motor
Motorhalterung und Motor
Motorhalterung und Rahmen
Lenkung Lenkkopf und Lenker Lenkrohr und Rahmen
Lenkschaft und obere Gabelbrücke
Obere Gabelbrücke und Lenker
Radaufhängung Vorn Lenkkopf und Gabelholme Gabelholme und obere Gabelbrücke
Teleskopgabel und untere Gabelbrücke
Hinten Bei Umlenksystem Umlenkhebel
Hebel und Rahmen
Hebel und Federbein
Hebel und Schwinge
Federbeinbefestigung Federbein und Rahmen
Schwingenbefestigung Anzugsdrehmoment der Schwingenachse
Rad Radbefestigung Vorn Anzugsdrehmoment der Radachse
Anzugsdrehmoment der Achshalterung
Hinten Anzugsdrehmoment der Radachse
Rad und Kettenrad
Bremsen Vorn Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Lenker
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Hinten Fußbremshebel und Rahmen
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Rahmen
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Kraftstoffanlage Kraftstofftank und Kraftstoffhahn
Schmiersystem Anzugsdrehmoment der Ölschlauchschelle

1-13
PFLEGE UND LAGERUNG
PFLEGE UND LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die Leb-
ensdauer des Motorrads und seiner
Bestandteile.
1. Vor der Fahrzeugwäsche den
Schalldämpfer zudekken, damit
kein Wasser eindringen kann. Hi-
erzu einen Plastikbeutel überstül-
pen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist,
einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von Kette,
Kettenrädern und Radachsen
fern halten.
3. Schmutz und Kaltreiniger mit
einem schwachen Wasserstrahl
abspülen.
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und Ge-
triebe eindrücken. Dampfstrahler
an Tankstellen und Münzwaschan-
lagen sind die Ursache vieler
teuren Reparaturen.
4. Nach dem Abspülen sämtliche
Oberflächen mit warmem Wasser
und einem milden Reinigungsmit-
tel waschen. Schwer zugängliche
Stellen mit einer Bürste reinigen.
5. Das Motorrad umgehend mit
sauberem Wasser abspülen und
mit einem weichen Tuch gründli-
ch abtrocknen.
6. Die Antriebskette anschließend
mit einem Papierhandtuch
trokkenreiben und sofort schmier-
en, damit sie nicht rostet.
7. Die Sitzbank mit einem Kunstst-
offpflegemittel behandeln.
8. Alle lackierten und verchromten
Oberflächen mit Pflegewachs be-
handeln. Keine Pflegemittel mit
Scheurmitteln verwenden, um
Kratzer zu vermeiden.
9. Anschließend den Motor anlas-
sen und einige Minuten lang be-
treiben.
LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die La-
gerung vorbereiten:
1. Das Benzin aus dem Kraftst-
offtank ablassen und den Vergas-
er entleeren.2. Die Zündkerze herausdrehen,
einen Esslöffel SAE 10W-30 Mo-
toröl in die Zündkerzenbohrung
gießen und die Zündkerze wieder
eindrehen. Bei betätigtem Motor-
stoppschalter mehrmals den
Kickstarterhebel durchtreten, um
die Zylinderwandungen mit Öl zu
bedecken.
3. Die Antriebskette abnehmen,
gründlich reinigen und an-
schließend schmieren. Die Kette
montieren oder in einem am Rah-
men angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen, dass
die Räder sich frei drehen lassen.
6. Einen Plastikbeutel über die
Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder
salzhaltig, sämtliche Metall-
flächen mit Sprühöl behandeln. Öl
von Gummiteilen und der
Sitzbank fern halten.
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen.

2-1

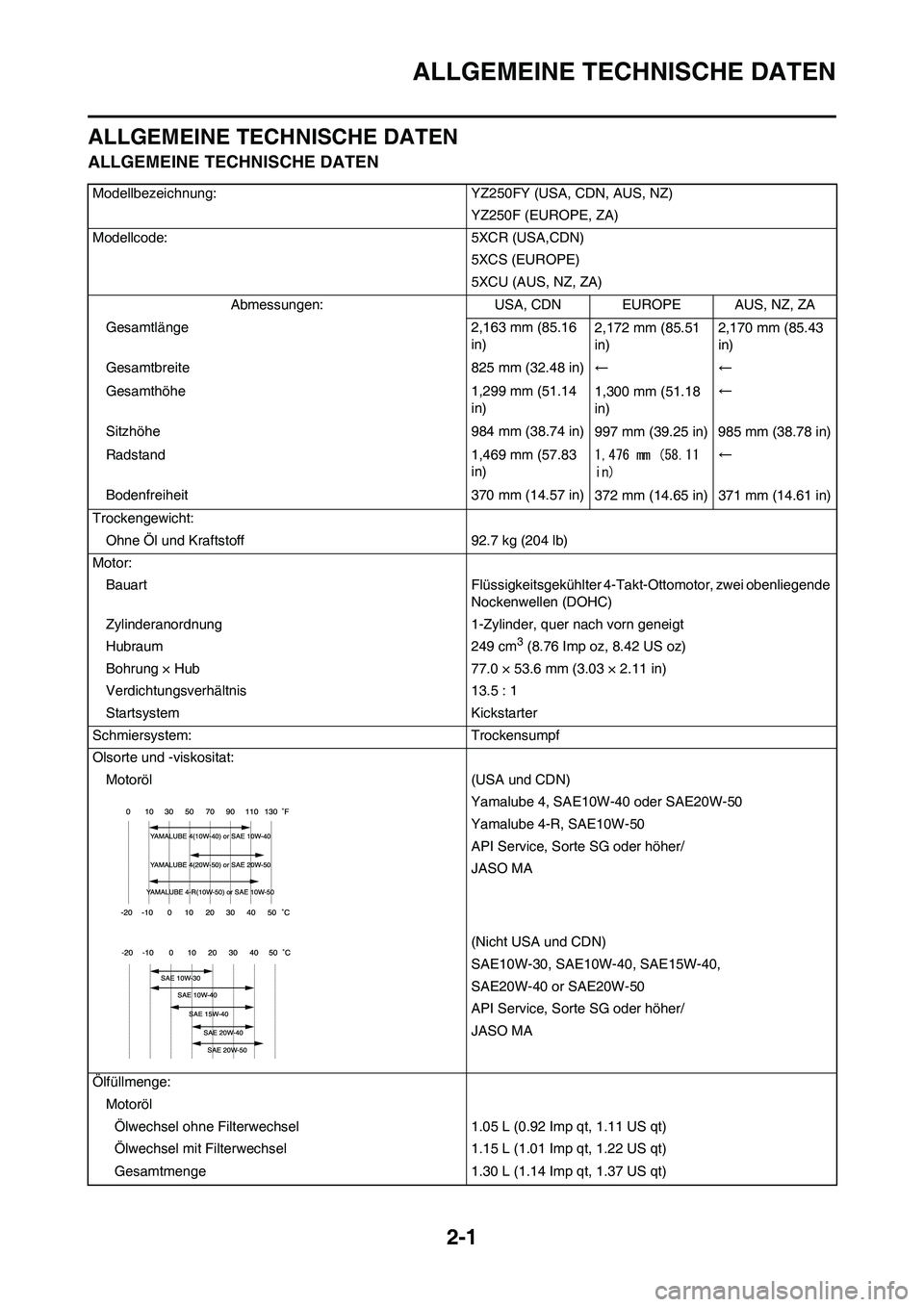

ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: YZ250FY (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Modellcode: 5XCR (USA,CDN)
5XCS (EUROPE)
5XCU (AUS, NZ, ZA)
Abmessungen: USA, CDN EUROPE AUS, NZ, ZA
Gesamtlänge 2,163 mm (85.16
in)2,172 mm (85.51
in)2,170 mm (85.43
in)
Gesamtbreite 825 mm (32.48 in)
←←
Gesamthöhe 1,299 mm (51.14
in)1,300 mm (51.18
in)←
Sitzhöhe 984 mm (38.74 in)
997 mm (39.25 in) 985 mm (38.78 in)
Radstand 1,469 mm (57.83
in)1,476 mm (58.11
in)←
Bodenfreiheit 370 mm (14.57 in)
372 mm (14.65 in) 371 mm (14.61 in)
Trockengewicht:
Ohne Öl und Kraftstoff 92.7 kg (204 lb)
Motor:
Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei obenliegende
Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bohrung × Hub 77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis 13.5 : 1
Startsystem Kickstarter
Schmiersystem: Trockensumpf
Olsorte und -viskositat:
Motoröl (USA und CDN)
Yamalube 4, SAE10W-40 oder SAE20W-50
Yamalube 4-R, SAE10W-50
API Service, Sorte SG oder höher/
JASO MA
(Nicht USA und CDN)
SAE10W-30, SAE10W-40, SAE15W-40,
SAE20W-40 or SAE20W-50
API Service, Sorte SG oder höher/
JASO MA
Ölfüllmenge:
Motoröl
Ölwechsel ohne Filterwechsel 1.05 L (0.92 Imp qt, 1.11 US qt)
Ölwechsel mit Filterwechsel 1.15 L (1.01 Imp qt, 1.22 US qt)
Gesamtmenge 1.30 L (1.14 Imp qt, 1.37 US qt)

2-2

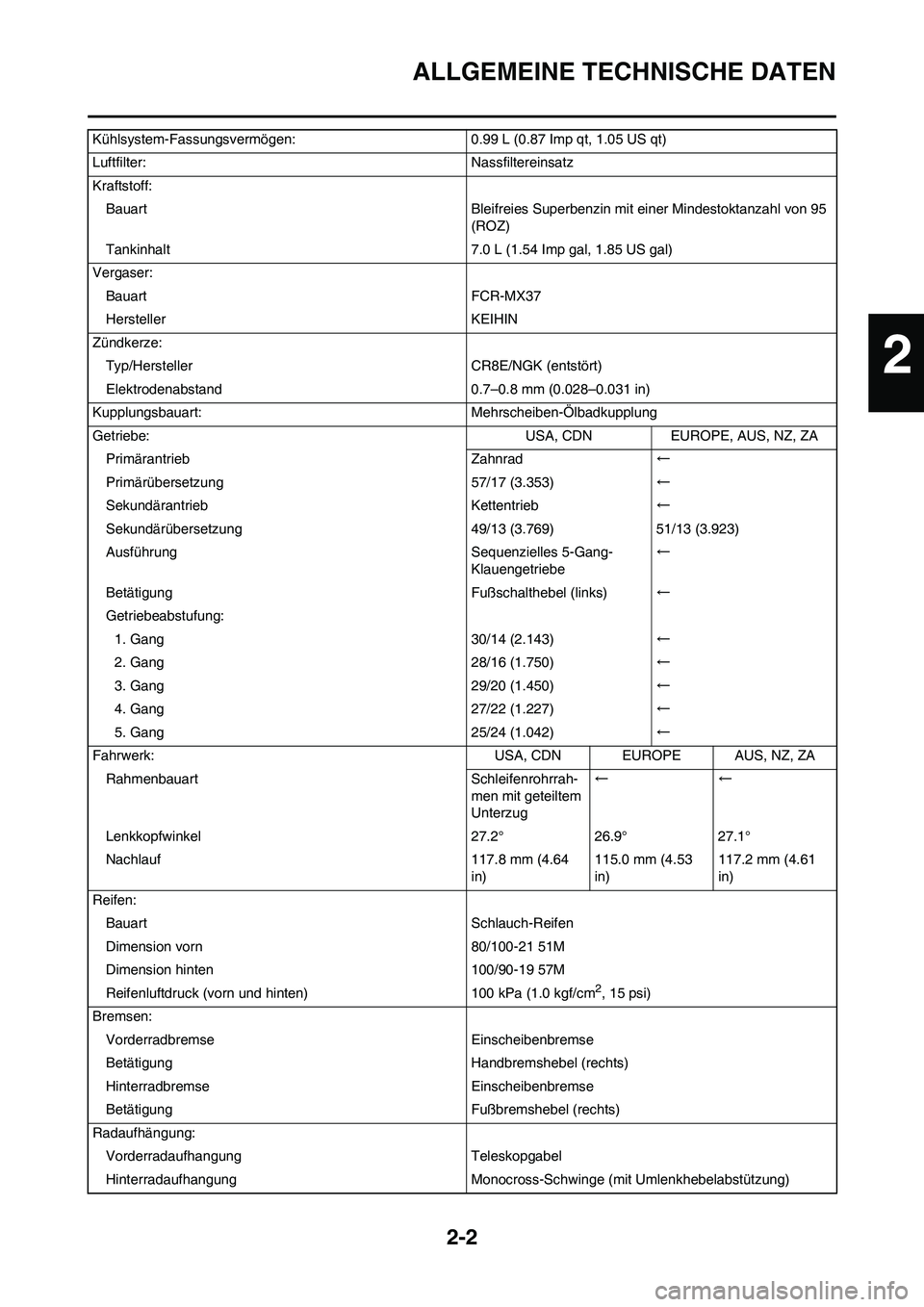

ALLGEMEINE TECHNISCHE DATEN
Kühlsystem-Fassungsvermögen: 0.99 L (0.87 Imp qt, 1.05 US qt)
Luftfilter: Nassfiltereinsatz
Kraftstoff:
Bauart Bleifreies Superbenzin mit einer Mindestoktanzahl von 95
(ROZ)
Tankinhalt 7.0 L (1.54 Imp gal, 1.85 US gal)
Vergaser:
Bauart FCR-MX37
Hersteller KEIHIN
Zündkerze:
Typ/Hersteller CR8E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe: USA, CDN EUROPE, AUS, NZ, ZA
Primärantrieb Zahnrad←
Primärübersetzung 57/17 (3.353)←
Sekundärantrieb Kettentrieb←
Sekundärübersetzung 49/13 (3.769) 51/13 (3.923)
Ausführung Sequenzielles 5-Gang-
Klauengetriebe←
Betätigung Fußschalthebel (links)←
Getriebeabstufung:
1. Gang 30/14 (2.143)←
2. Gang 28/16 (1.750)←
3. Gang 29/20 (1.450)←
4. Gang 27/22 (1.227)←
5. Gang 25/24 (1.042)←
Fahrwerk: USA, CDN EUROPE AUS, NZ, ZA
Rahmenbauart Schleifenrohrrah-
men mit geteiltem
Unterzug←←
Lenkkopfwinkel 27.2° 26.9° 27.1°
Nachlauf 117.8 mm (4.64
in)115.0 mm (4.53
in)117.2 mm (4.61
in)
Reifen:
Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M
Dimension hinten 100/90-19 57M
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
Bremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Schwinge (mit Umlenkhebelabstützung)
2

2-3

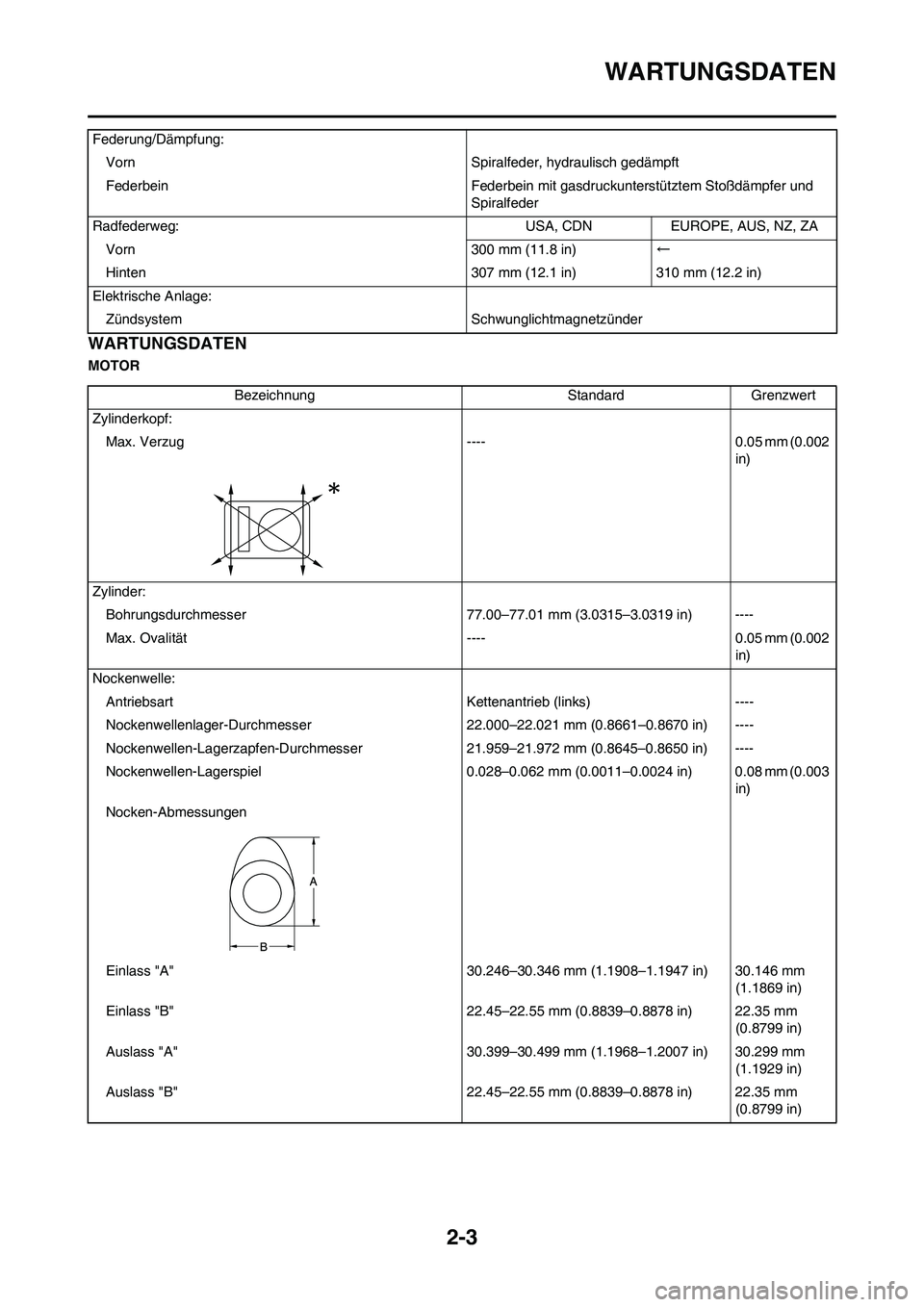

WARTUNGSDATEN
WARTUNGSDATEN
MOTORFederung/Dämpfung:
Vorn Spiralfeder, hydraulisch gedämpft
Federbein Federbein mit gasdruckunterstütztem Stoßdämpfer und
Spiralfeder
Radfederweg: USA, CDN EUROPE, AUS, NZ, ZA
Vorn 300 mm (11.8 in)←
Hinten 307 mm (12.1 in) 310 mm (12.2 in)
Elektrische Anlage:
Zündsystem Schwunglichtmagnetzünder
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0.05 mm (0.002
in)
Zylinder:
Bohrungsdurchmesser 77.00–77.01 mm (3.0315–3.0319 in) ----
Max. Ovalität ---- 0.05 mm (0.002
in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22.000–22.021 mm (0.8661–0.8670 in) ----
Nockenwellen-Lagerzapfen-Durchmesser 21.959–21.972 mm (0.8645–0.8650 in) ----
Nockenwellen-Lagerspiel 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Nocken-Abmessungen
Einlass "A" 30.246–30.346 mm (1.1908–1.1947 in) 30.146 mm
(1.1869 in)
Einlass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
Auslass "A" 30.399–30.499 mm (1.1968–1.2007 in) 30.299 mm
(1.1929 in)
Auslass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
