2009 YAMAHA YZ250F Betriebsanleitungen (in German)

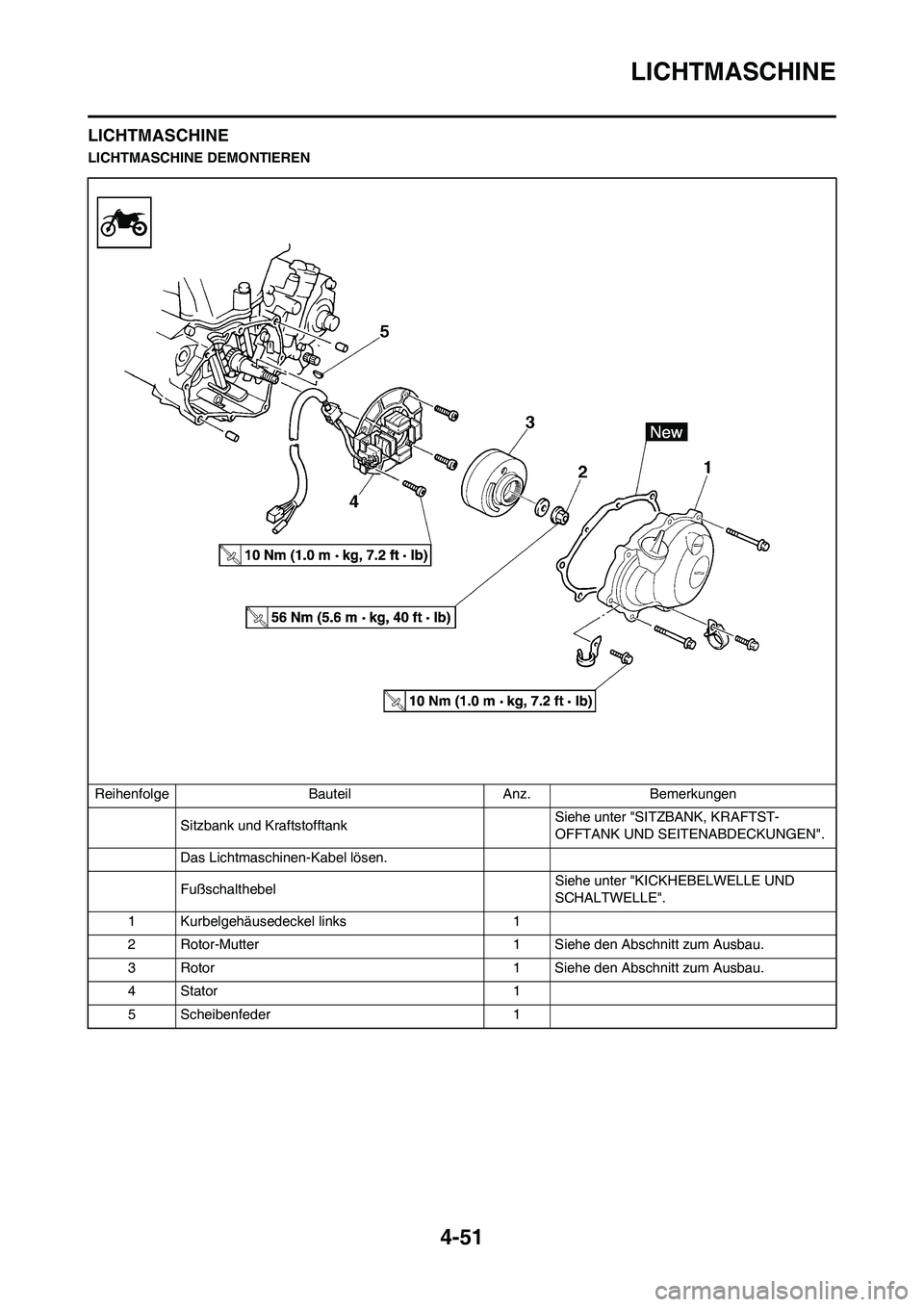

4-51
LICHTMASCHINE
LICHTMASCHINE
LICHTMASCHINE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und KraftstofftankSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
Das Lichtmaschinen-Kabel lösen.
FußschalthebelSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
1 Kurbelgehäusedeckel links 1
2 Rotor-Mutter 1 Siehe den Abschnitt zum Ausbau.
3 Rotor 1 Siehe den Abschnitt zum Ausbau.
4 Stator 1
5 Scheibenfeder 1

4-52
LICHTMASCHINE
ROTOR DEMONTIEREN
1. Demontieren:
• Rotor-Mutter "1"
• Beilagscheibe "2"
Den Rotorhalter "3" verwenden.
2. Demontieren:
• Rotor "1"
Den Polrad-Abzieher "2" ver-
wenden.
Zum Montieren den Polrad-Abzieher
im Gegenuhrzeigersinn drehen.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
• Rotor-Innenfläche "a"
• Stator-Oberfläche "b"
Beschädigt→Kurbelwellen-
Schlag und -Lager kontrollieren.
Gegebenenfalls Rotor und/ oder
Stator erneuern.
SCHEIBENFEDER
KONTROLLIEREN
1. Kontrollieren:
• Scheibenfeder "1"
Beschädigt→Erneuern.LICHTMASCHINE MONTIEREN
1. Montieren:
•Stator "1"
• Stator-Schraube "2"
• Dichtmittel auf die Gummitulle des
Lichtmaschinen-Kabels auftragen.
• Die Schrauben mit einem T30-Ein-
satz festziehen.
2. Montieren:
• Scheibenfeder "1"
•Rotor "2"
• Den kegelformigen Bereich der
Kurbelwelle und des Rotors reini-
gen.
• Beim Einbau der Scheibenfeder
sicherstellen, dass deren flache
Seite "a" parallel zur Kurbelwellen-
Mittellinie "b" ist.
• Beim Einbau des Rotors muss die
Keilnut "c" im Rotor mit der
Scheibenfeder fluchten.
3. Montieren:
• Beilagscheibe "1"
• Rotor-Mutter "2"
Den Rotorhalter "3" verwenden.
4. Anschließen:
• Lichtmaschinen-Kabel
Siehe unter "KABELFU-
HRUNGSDIAGRAMME" in KAPI-
TEL 2.
5. Montieren:
• Passhülse
• Dichtung (Kurbelgehausedeckel
links)
• Kurbelgehausedeckel links "1"
• Schlauchführung (Zylinderkopf-
Entlüftungsschlauch) "2"
• Dichtung (Kurbelgehausedeckel
links)
Die Schrauben schrittweise über
Kreuz festziehen.
Rotorhalter:
YU-1235/90890-01235
Polrad-Abzieher:
YM-1189/90890-01189
Stator-Schraube:
10 Nm (1.0 m•kg,
7.2ft•lb)
YAMAHA-Dichtmasse
Nr.1215 (ThreeBond
®
Nr.1215):
90890-85505
Rotor-Mutter:
56 Nm (5.6 m•kg, 40
ft•lb)
Rotorhalter:
YU-1235/90890-01235
Dichtung (Kurbelge-
hausedeckel links):
10 Nm (1.0 m•kg, 7.2
ft•lb)

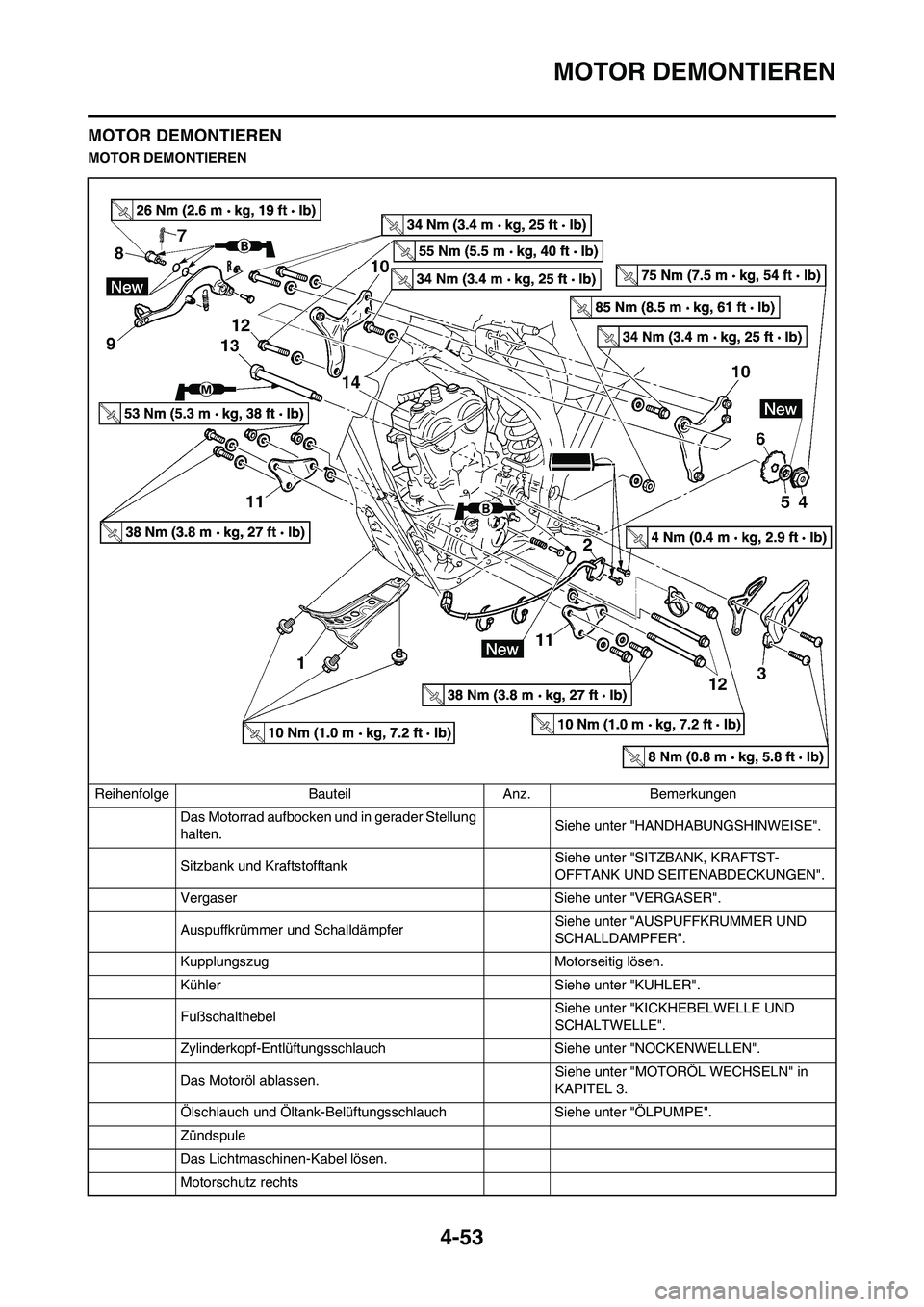

4-53
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad aufbocken und in gerader Stellung
halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
Vergaser Siehe unter "VERGASER".
Auspuffkrümmer und Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Kupplungszug Motorseitig lösen.
Kühler Siehe unter "KUHLER".
FußschalthebelSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Zylinderkopf-Entlüftungsschlauch Siehe unter "NOCKENWELLEN".
Das Motoröl ablassen.Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Ölschlauch und Öltank-Belüftungsschlauch Siehe unter "ÖLPUMPE".
Zündspule
Das Lichtmaschinen-Kabel lösen.
Motorschutz rechts

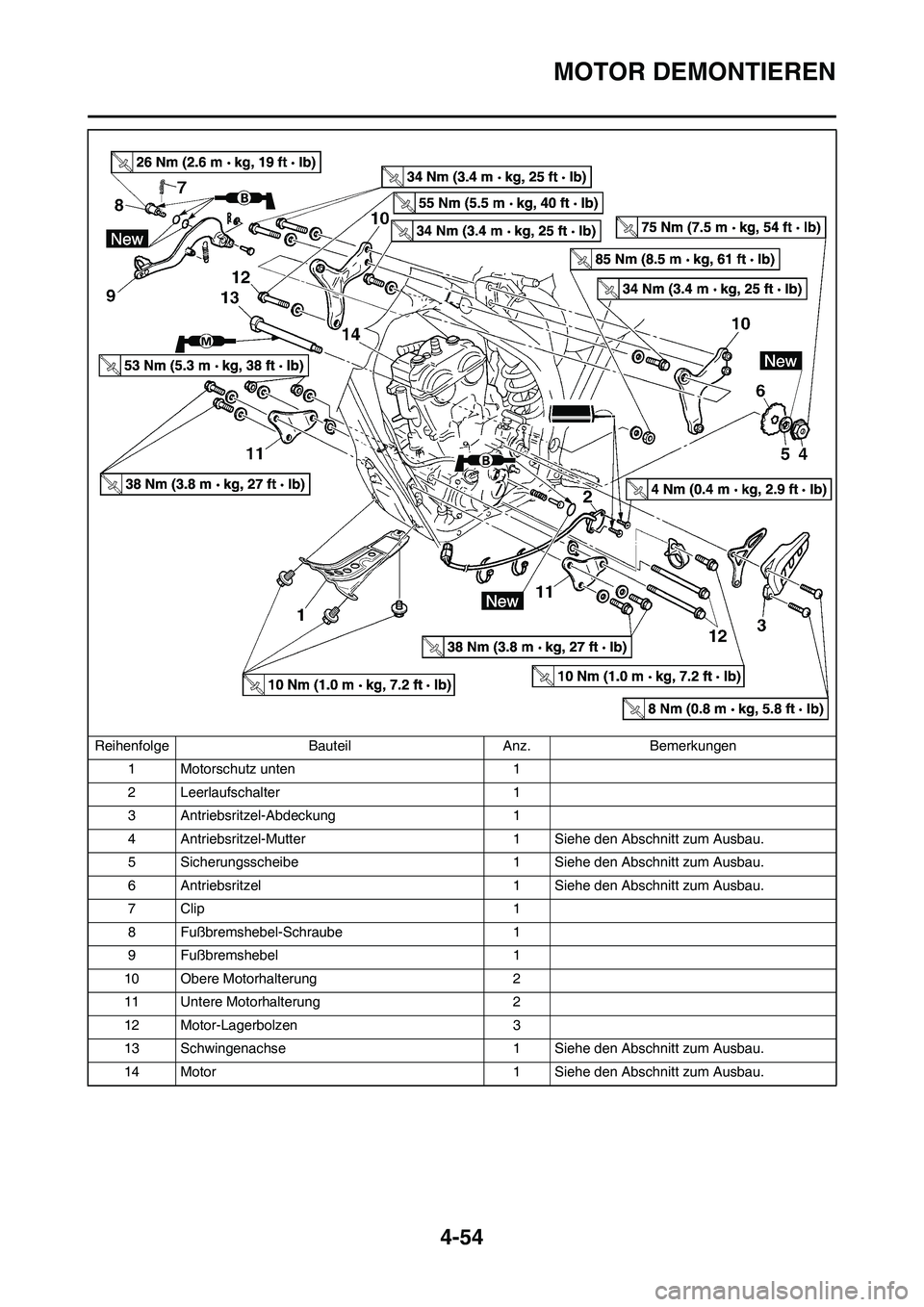

4-54
MOTOR DEMONTIEREN
1 Motorschutz unten 1
2 Leerlaufschalter 1
3 Antriebsritzel-Abdeckung 1
4 Antriebsritzel-Mutter 1 Siehe den Abschnitt zum Ausbau.
5 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
6 Antriebsritzel 1 Siehe den Abschnitt zum Ausbau.
7 Clip 1
8 Fußbremshebel-Schraube 1
9 Fußbremshebel 1
10 Obere Motorhalterung 2
11 Untere Motorhalterung 2
12 Motor-Lagerbolzen 3
13 Schwingenachse 1 Siehe den Abschnitt zum Ausbau.
14 Motor 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

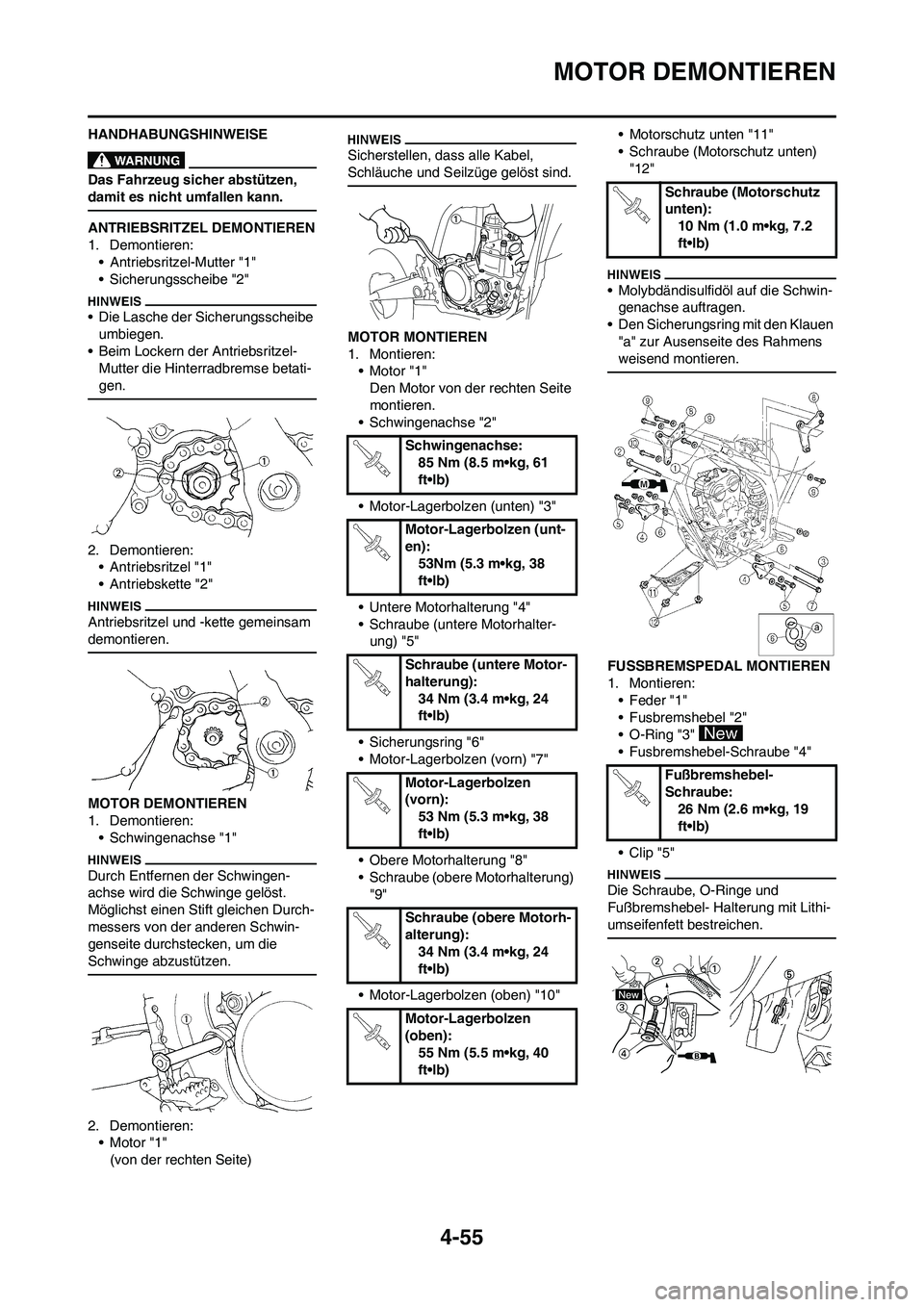

4-55
MOTOR DEMONTIEREN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
ANTRIEBSRITZEL DEMONTIEREN
1. Demontieren:
• Antriebsritzel-Mutter "1"
• Sicherungsscheibe "2"
• Die Lasche der Sicherungsscheibe
umbiegen.
• Beim Lockern der Antriebsritzel-
Mutter die Hinterradbremse betati-
gen.
2. Demontieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
demontieren.
MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse "1"
Durch Entfernen der Schwingen-
achse wird die Schwinge gelöst.
Möglichst einen Stift gleichen Durch-
messers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:
•Motor "1"
(von der rechten Seite)
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind.
MOTOR MONTIEREN
1. Montieren:
• Motor "1"
Den Motor von der rechten Seite
montieren.
• Schwingenachse "2"
• Motor-Lagerbolzen (unten) "3"
• Untere Motorhalterung "4"
• Schraube (untere Motorhalter-
ung) "5"
• Sicherungsring "6"
• Motor-Lagerbolzen (vorn) "7"
• Obere Motorhalterung "8"
• Schraube (obere Motorhalterung)
"9"
• Motor-Lagerbolzen (oben) "10"• Motorschutz unten "11"
• Schraube (Motorschutz unten)
"12"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.
• Den Sicherungsring mit den Klauen
"a" zur Ausenseite des Rahmens
weisend montieren.
FUSSBREMSPEDAL MONTIEREN
1. Montieren:
• Feder "1"
• Fusbremshebel "2"
•O-Ring "3"
• Fusbremshebel-Schraube "4"
•Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Motor-Lagerbolzen (unt-
en):
53Nm (5.3 m•kg, 38
ft•lb)
Schraube (untere Motor-
halterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(vorn):
53 Nm (5.3 m•kg, 38
ft•lb)
Schraube (obere Motorh-
alterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(oben):
55 Nm (5.5 m•kg, 40
ft•lb)
Schraube (Motorschutz
unten):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)

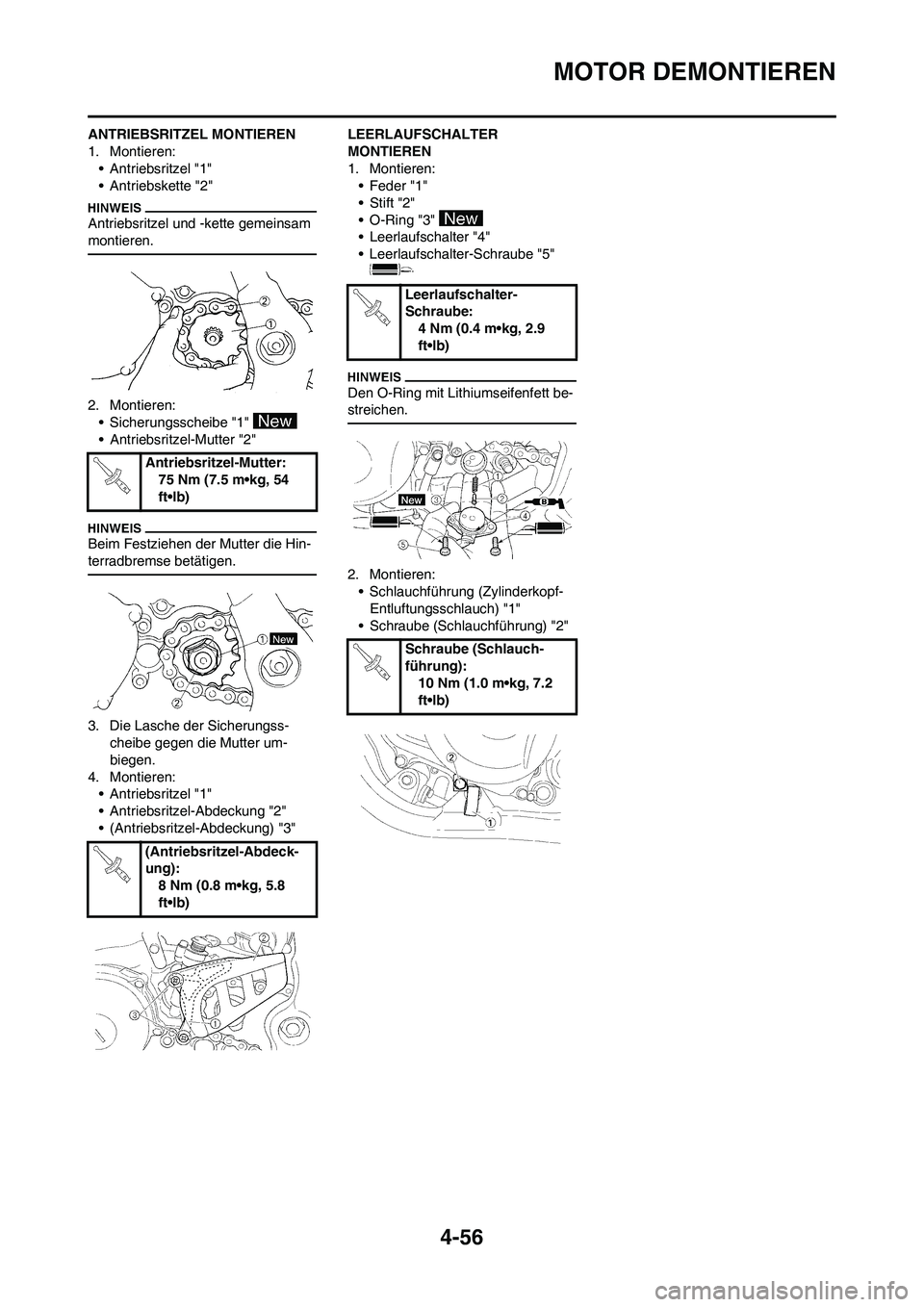

4-56
MOTOR DEMONTIEREN
ANTRIEBSRITZEL MONTIEREN
1. Montieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:
• Sicherungsscheibe "1"
• Antriebsritzel-Mutter "2"
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
3. Die Lasche der Sicherungss-
cheibe gegen die Mutter um-
biegen.
4. Montieren:
• Antriebsritzel "1"
• Antriebsritzel-Abdeckung "2"
• (Antriebsritzel-Abdeckung) "3"LEERLAUFSCHALTER
MONTIEREN
1. Montieren:
• Feder "1"
• Stift "2"
• O-Ring "3"
• Leerlaufschalter "4"
• Leerlaufschalter-Schraube "5"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Schlauchführung (Zylinderkopf-
Entluftungsschlauch) "1"
• Schraube (Schlauchführung) "2" Antriebsritzel-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
(Antriebsritzel-Abdeck-
ung):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Leerlaufschalter-
Schraube:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Schlauch-
führung):
10 Nm (1.0 m•kg, 7.2
ft•lb)

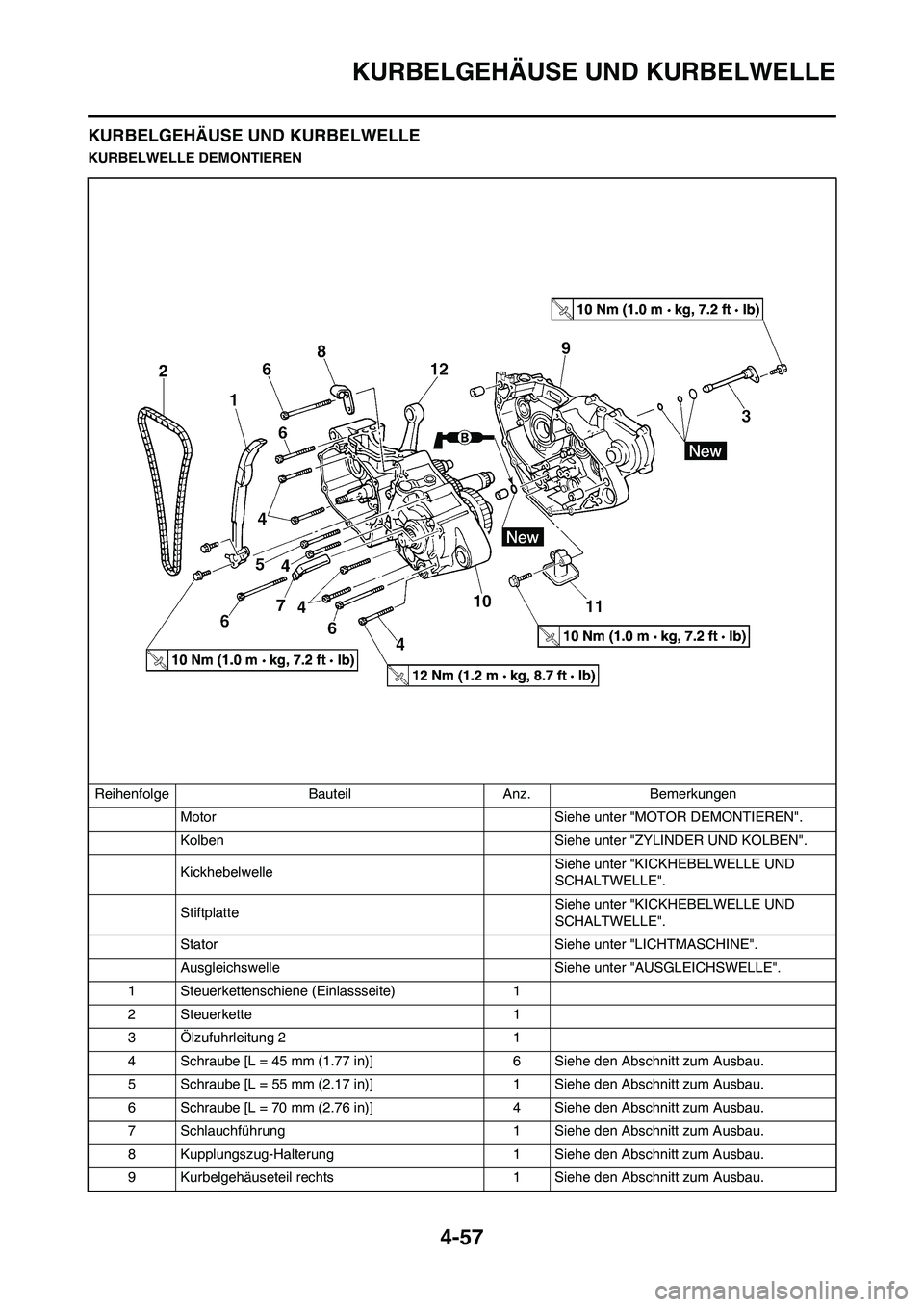

4-57
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Kolben Siehe unter "ZYLINDER UND KOLBEN".
KickhebelwelleSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
StiftplatteSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Stator Siehe unter "LICHTMASCHINE".
Ausgleichswelle Siehe unter "AUSGLEICHSWELLE".
1 Steuerkettenschiene (Einlassseite) 1
2 Steuerkette 1
3 Ölzufuhrleitung 2 1
4 Schraube [L = 45 mm (1.77 in)] 6 Siehe den Abschnitt zum Ausbau.
5 Schraube [L = 55 mm (2.17 in)] 1 Siehe den Abschnitt zum Ausbau.
6 Schraube [L = 70 mm (2.76 in)] 4 Siehe den Abschnitt zum Ausbau.
7 Schlauchführung 1 Siehe den Abschnitt zum Ausbau.
8 Kupplungszug-Halterung 1 Siehe den Abschnitt zum Ausbau.
9 Kurbelgehäuseteil rechts 1 Siehe den Abschnitt zum Ausbau.

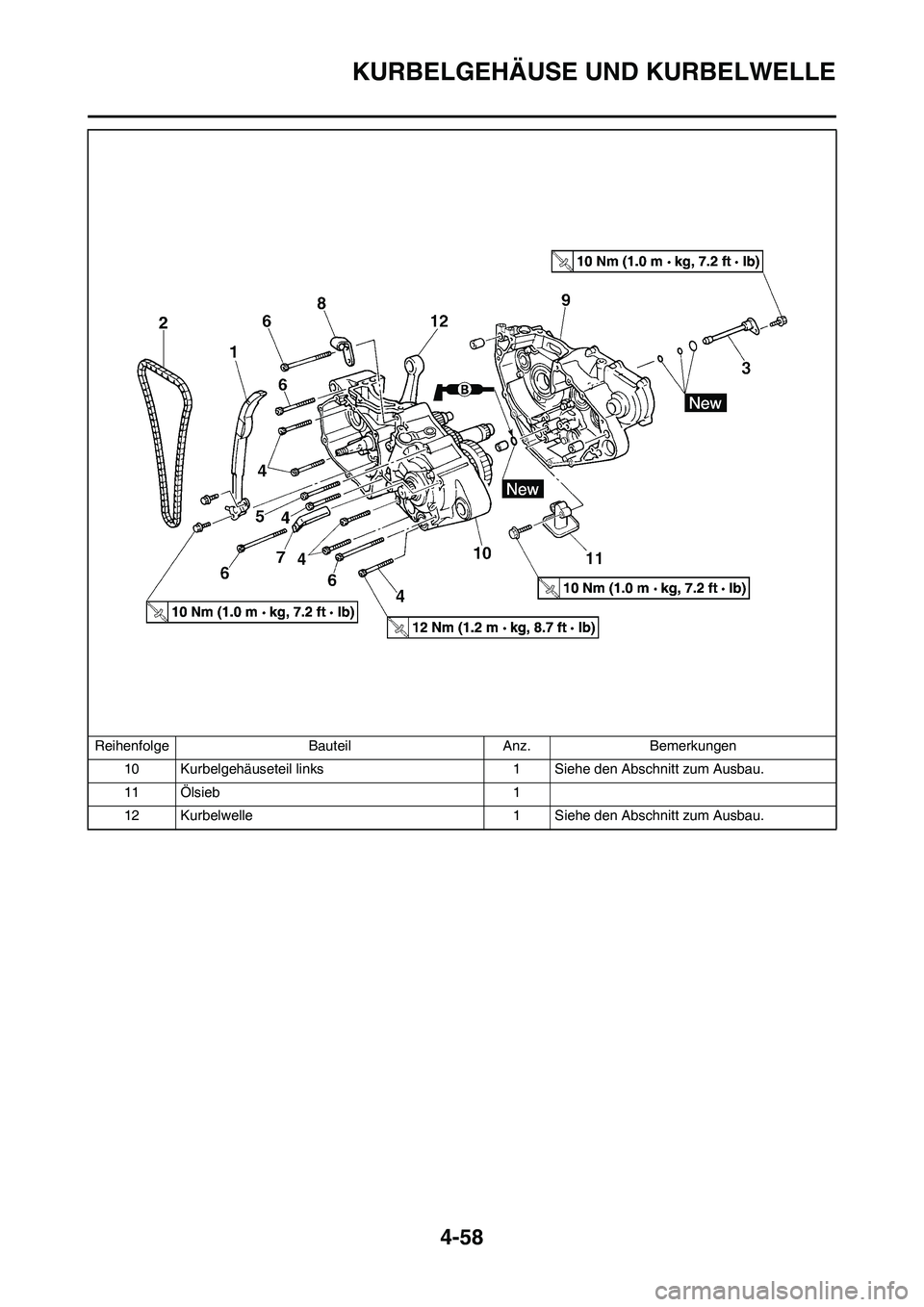

4-58
KURBELGEHÄUSE UND KURBELWELLE
10 Kurbelgehäuseteil links 1 Siehe den Abschnitt zum Ausbau.
11 Ölsieb 1
12 Kurbelwelle 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
