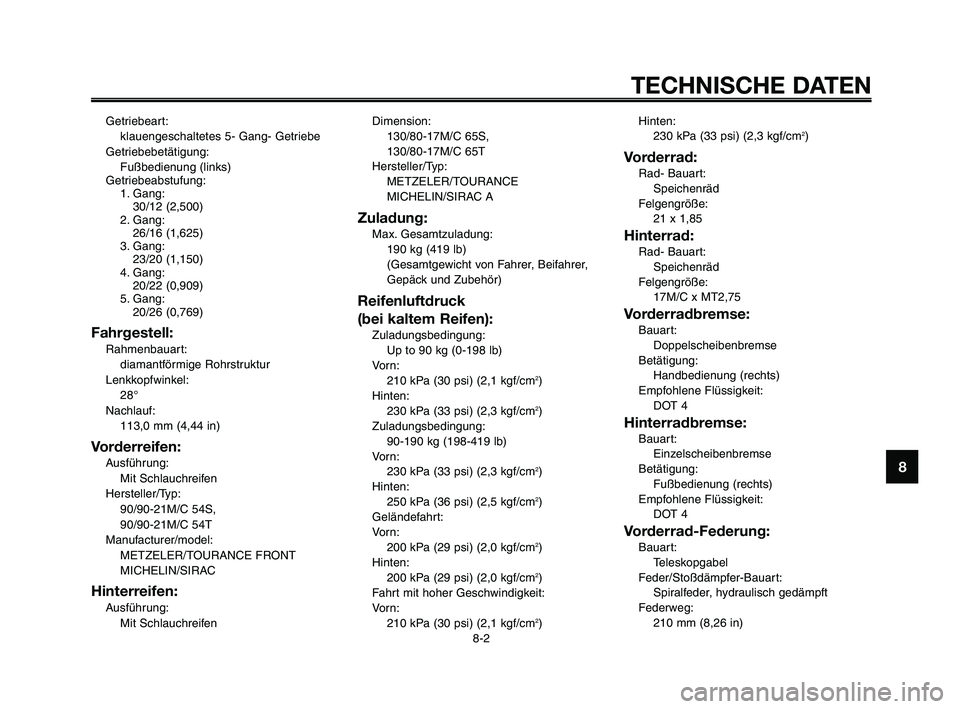

TECHNISCHE DATEN
8-2
Getriebeart:klauengeschaltetes 5- Gang- Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:30/12 (2,500)
2. Gang: 26/16 (1,625)
3. Gang: 23/20 (1,150)
4. Gang: 20/22 (0,909)
5. Gang: 20/26 (0,769)
Fahrgestell:
Rahmenbauart:
diamantförmige Rohrstruktur
Lenkkopfwinkel: 28°
Nachlauf: 113,0 mm (4,44 in)
Vorderreifen:
Ausführung:Mit Schlauchreifen
Hersteller/Typ: 90/90-21M/C 54S,
90/90-21M/C 54T
Manufacturer/model: METZELER/TOURANCE FRONT
MICHELIN/SIRAC
Hinterreifen:
Ausführung:Mit Schlauchreifen Dimension:
130/80-17M/C 65S,
130/80-17M/C 65T
Hersteller/Typ: METZELER/TOURANCE
MICHELIN/SIRAC A
Zuladung:
Max. Gesamtzuladung:190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck
(bei kaltem Reifen):
Zuladungsbedingung:Up to 90 kg (0-198 lb)
Vo r n :
210 kPa (30 psi) (2,1 kgf/cm
2)
Hinten: 230 kPa (33 psi) (2,3 kgf/cm
2)
Zuladungsbedingung: 90-190 kg (198-419 lb)
Vo r n : 230 kPa (33 psi) (2,3 kgf/cm
2)
Hinten: 250 kPa (36 psi) (2,5 kgf/cm
2)
Geländefahrt:
Vo r n :
200 kPa (29 psi) (2,0 kgf/cm
2)
Hinten: 200 kPa (29 psi) (2,0 kgf/cm
2)
Fahrt mit hoher Geschwindigkeit:
Vo r n :
210 kPa (30 psi) (2,1 kgf/cm
2) Hinten:
230 kPa (33 psi) (2,3 kgf/cm
2)
Vorderrad:
Rad- Bauart:Speichenräd
Felgengröße: 21 x 1,85
Hinterrad:
Rad- Bauart:Speichenräd
Felgengröße: 17M/C x MT2,75
Vorderradbremse:
Bauart:Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
Hinterradbremse:
Bauart:Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
Vorderrad-Federung:
Bauart:Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 210 mm (8,26 in)

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 7

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9
10

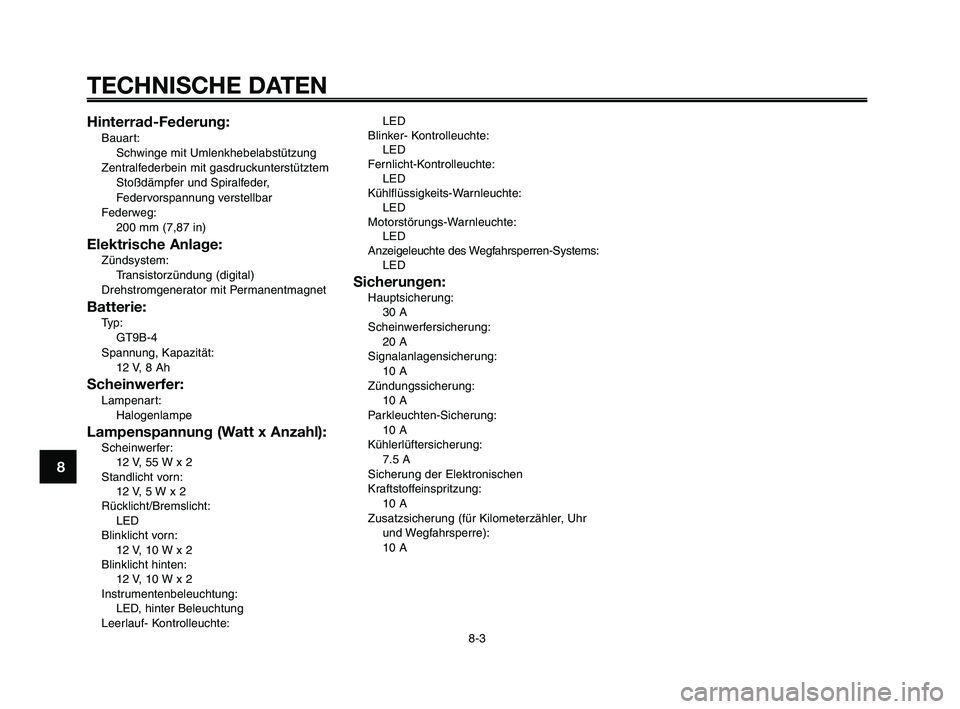

Hinterrad-Federung:
Bauart: Schwinge mit Umlenkhebelabstützung
Zentralfederbein mit gasdruckunterstütztem Stoßdämpfer und Spiralfeder,
Federvorspannung verstellbar
Federweg: 200 mm (7,87 in)
Elektrische Anlage:
Zündsystem:Transistorzündung (digital)
Drehstromgenerator mit Permanentmagnet
Batterie:
Typ: GT9B-4
Spannung, Kapazität: 12 V, 8 Ah
Scheinwerfer:
Lampenart:Halogenlampe
Lampenspannung (Watt x Anzahl):Scheinwerfer:12 V, 55 W x 2
Standlicht vorn: 12 V, 5 W x 2
Rücklicht/Bremslicht: LED
Blinklicht vorn: 12 V, 10 W x 2
Blinklicht hinten: 12 V, 10 W x 2
Instrumentenbeleuchtung: LED, hinter Beleuchtung
Leerlauf- Kontrolleuchte: LED
Blinker- Kontrolleuchte: LED
Fernlicht-Kontrolleuchte: LED
Kühlflüssigkeits-Warnleuchte: LED
Motorstörungs-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-Systems: LED
Sicherungen:Hauptsicherung:
30 A
Scheinwerfersicherung: 20 A
Signalanlagensicherung: 10 A
Zündungssicherung: 10 A
Parkleuchten-Sicherung: 10 A
Kühlerlüftersicherung: 7.5 A
Sicherung der Elektronischen
Kraftstoffeinspritzung: 10 A
Zusatzsicherung (für Kilometerzähler, Uhr und Wegfahrsperre):
10 A

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 8

1
2
3
4
5
6
7
8
9
10
KUNDENINFORMATION
9-1
GAU26351

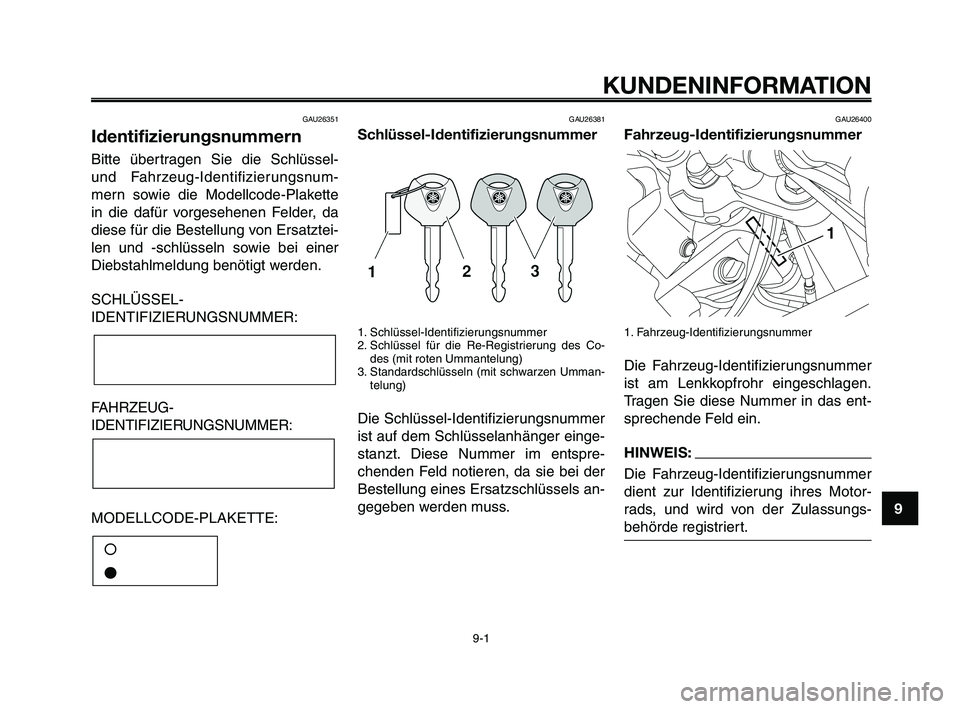

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:å
ç
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co- des (mit roten Ummantelung)
3. Standardschlüsseln (mit schwarzen Umman- telung)
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger einge-
stanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels an-
gegeben werden muss.

GAU26400
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
ist am Lenkkopfrohr eingeschlagen.
Tragen Sie diese Nummer in das ent-
sprechende Feld ein.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Motor-
rads, und wird von der Zulassungs-
behörde registriert.

1

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9
10
GAU26520

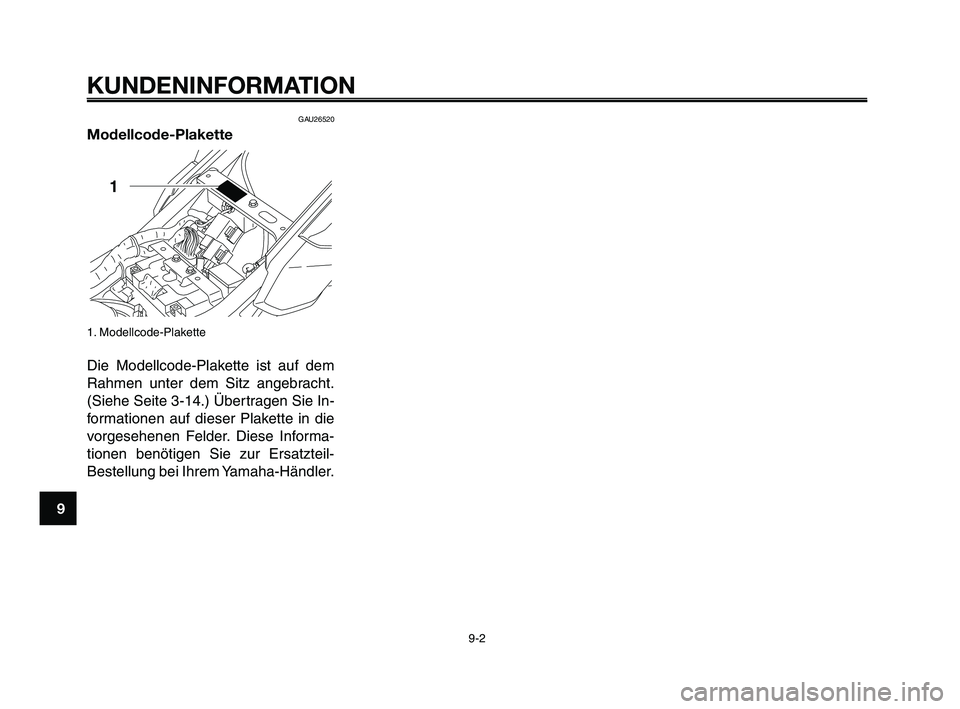

Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist auf dem
Rahmen unter dem Sitz angebracht.
(Siehe Seite 3-14.) Übertragen Sie In-
formationen auf dieser Plakette in die
vorgesehenen Felder. Diese Informa-
tionen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 2

1
2
3
4
5
6
7
8
9
10

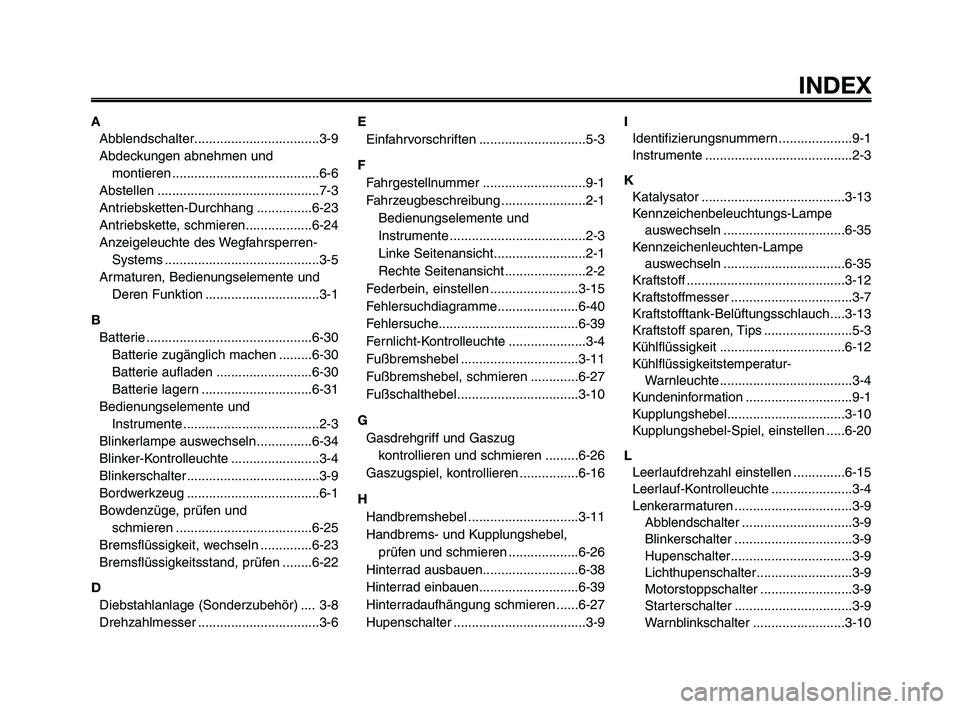

INDEX
AAbblendschalter..................................3-9
Abdeckungen abnehmen und montieren ........................................6-6
Abstellen ............................................7-3
Antriebsketten-Durchhang ...............6-23
Antriebskette, schmieren..................6-24
Anzeigeleuchte des Wegfahrsperren- Systems ..........................................3-5
Armaturen, Bedienungselemente und Deren Funktion ...............................3-1
B Batterie .............................................6-30 Batterie zugänglich machen .........6-30
Batterie aufladen ..........................6-30
Batterie lagern ..............................6-31
Bedienungselemente und Instrumente .....................................2-3
Blinkerlampe auswechseln ...............6-34
Blinker-Kontrolleuchte ........................3-4
Blinkerschalter ....................................3-9
Bordwerkzeug ....................................6-1
Bowdenzüge, prüfen und schmieren .....................................6-25
Bremsflüssigkeit, wechseln ..............6-23
Bremsflüssigkeitsstand, prüfen ........6-22
D Diebstahlanlage (Sonderzubehör) .... 3-8
Drehzahlmesser .................................3-6 E
Einfahrvorschriften .............................5-3
F Fahrgestellnummer ............................9-1
Fahrzeugbeschreibung .......................2-1 Bedienungselemente und
Instrumente .....................................2-3
Linke Seitenansicht.........................2-1
Rechte Seitenansicht ......................2-2
Federbein, einstellen ........................3-15
Fehlersuchdiagramme......................6-40
Fehlersuche......................................6-39
Fernlicht-Kontrolleuchte .....................3-4
Fußbremshebel ................................3-11
Fußbremshebel, schmieren .............6-27
Fußschalthebel.................................3-10
G Gasdrehgriff und Gaszug kontrollieren und schmieren .........6-26
Gaszugspiel, kontrollieren ................6-16
H Handbremshebel ..............................3-11
Handbrems- und Kupplungshebel, prüfen und schmieren ...................6-26
Hinterrad ausbauen..........................6-38
Hinterrad einbauen...........................6-39
Hinterradaufhängung schmieren ......6-27
Hupenschalter ....................................3-9 I
Identifizierungsnummern ....................9-1
Instrumente ........................................2-3
K Katalysator .......................................3-13
Kennzeichenbeleuchtungs-Lampe auswechseln .................................6-35
Kennzeichenleuchten-Lampe auswechseln .................................6-35
Kraftstoff ...........................................3-12
Kraftstoffmesser .................................3-7
Kraftstofftank-Belüftungsschlauch....3-13
Kraftstoff sparen, Tips ........................5-3
Kühlflüssigkeit ..................................6-12
Kühlflüssigkeitstemperatur- Warnleuchte....................................3-4
Kundeninformation .............................9-1
Kupplungshebel................................3-10
Kupplungshebel-Spiel, einstellen .....6-20
L Leerlaufdrehzahl einstellen ..............6-15
Leerlauf-Kontrolleuchte ......................3-4
Lenkerarmaturen ................................3-9 Abblendschalter ..............................3-9
Blinkerschalter ................................3-9
Hupenschalter.................................3-9
Lichthupenschalter..........................3-9
Motorstoppschalter .........................3-9
Starterschalter ................................3-9
Warnblinkschalter .........................3-10

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 1

INDEX
1
2
3
4
5
6
7
8
9
10
Lenkschloß .........................................3-2
Lenkung, prüfen ...............................6-29
Lichthupenschalter .............................3-9
Luftfiltereinsatz ersetzen ..................6-14
Luftfiltereinsatz wechseln und Ablaßschläuch reinigen ................6-14
M Modellcode-Plakette ...........................9-2
Motor anlassen...................................5-1
Motoröl und Ölfiltereinsatz .................6-9
Motorrad aufbocken .........................6-36
Motorstoppschalter.............................3-9
Motorstörungs-Warnleuchte ...............3-4
Multifunktionsanzeige.........................3-5 Drehzahlmesser..............................3-6
Kraftstoffmesser..............................3-7
Stromkreis-Prüfeinrichtungen .........3-7
Tageskilometerzähler und
Drehzahlmesser-Betriebsarten .......3-6
Uhranzeige......................................3-6
P Parken ................................................5-4
Pflege und Stilllegung des Motorrads ..7-1
R Radlager, prüfen...............................6-29
Regelmässige Wartung und kleinere Reparaturen ....................................6-1
Reifen ...............................................6-16 Reifenausführung .........................6-18
Reifenkontrolle ..............................6-18 Reifenluftdruck ..............................6-16
Routinekontrolle vor Fahrtbeginn .......4-2
S Schalten .............................................5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ..................6-20
Scheinwerferlampe, auswechseln ....6-33
Schlüssel ............................................3-1
Schlüssel-Identifizierungsnummer .....9-1
Schwingen-Drehpunkte schmieren ..6-28
Seitenständer ...................................3-16
Seitenständer, prüfen und schmieren .....................................6-27
Sicherheitsinformationen....................1-1
Sicherungen, wechseln ....................6-31
Sitzbank ...........................................3-14
Speichenräder ..................................6-19
Standlichtlampe, auswechseln .........6-35
Starterschalter....................................3-9
Stromkreis-Prüfeinrichtungen.............3-7
System der Wegfahrsperre ................3-1
T Tageskilometerzähler und Drehzahlmesser-Betriebsarten .......3-6
Tankverschluss .................................3-11
Technische Daten...............................8-1
Teleskopgabel ..................................3-15 Einstellen ......................................3-15
Prüfen ...........................................6-28 U
Uhranzeige .........................................3-6
V Ventilspiel .........................................6-16
Vorderrad ausbauen.........................6-36
Vorderrad einbauen..........................6-37
W Warnblinkschalter .............................3-10
Warn- und Kontrolleuchten ................3-4
Wartungsintervalle und Schmierdienst .................................6-2
Wichtige Fahr- und Bedienungshinweise .......................5-1
Z Zündkerze, prüfen ..............................6-8
Zünd-/Lenkschloß ..............................3-2
Zündunterbrechungs- u. Anlaßsperrschalter-System ..........3-17

XT660Z 07-10 TED 13-03-2008 11:48 Pagina 2

1
2
3
4
5
6
7
8
9
10

MY03 07-10 ING 5-10-2005 17:09 Pagina 4

PRINTED IN ITALY
YAMAHA MOTOR ITALIA S.P.A.

Quarta cop. GB colori 6-10-2005 11:21 Pagina 2
