2009 YAMAHA XMAX 250 Betriebsanleitungen (in German)

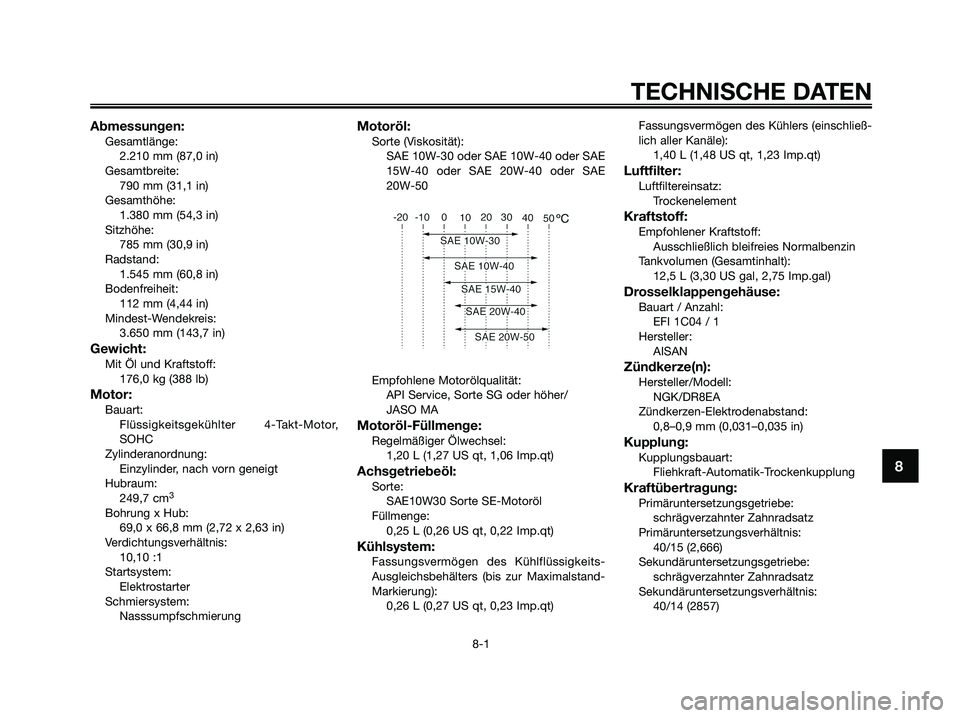

Abmessungen:Gesamtlänge:
2.210 mm (87,0 in)
Gesamtbreite:
790 mm (31,1 in)
Gesamthöhe:
1.380 mm (54,3 in)
Sitzhöhe:
785 mm (30,9 in)
Radstand:
1.545 mm (60,8 in)
Bodenfreiheit:
112 mm (4,44 in)
Mindest-Wendekreis:
3.650 mm (143,7 in)
Gewicht:Mit Öl und Kraftstoff:
176,0 kg (388 lb)
Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor,
SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
249,7 cm
3
Bohrung x Hub:
69,0 x 66,8 mm (2,72 x 2,63 in)
Verdichtungsverhältnis:
10,10 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE
20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/
JASO MA
Motoröl-Füllmenge:Regelmäßiger Ölwechsel:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Achsgetriebeöl:Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0,26 L (0,27 US qt, 0,23 Imp.qt)Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1,40 L (1,48 US qt, 1,23 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Trockenelement
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
12,5 L (3,30 US gal, 2,75 Imp.gal)
Drosselklappengehäuse:Bauart / Anzahl:
EFI 1C04 / 1
Hersteller:
AISAN
Zündkerze(n):Hersteller/Modell:
NGK/DR8EA
Zündkerzen-Elektrodenabstand:
0,8–0,9 mm (0,031–0,035 in)
Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
40/15 (2,666)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
40/14 (2857)
TECHNISCHE DATEN
8-1
8
1C0-F8199-G5.QXD 3/10/08 06:39 Página 81

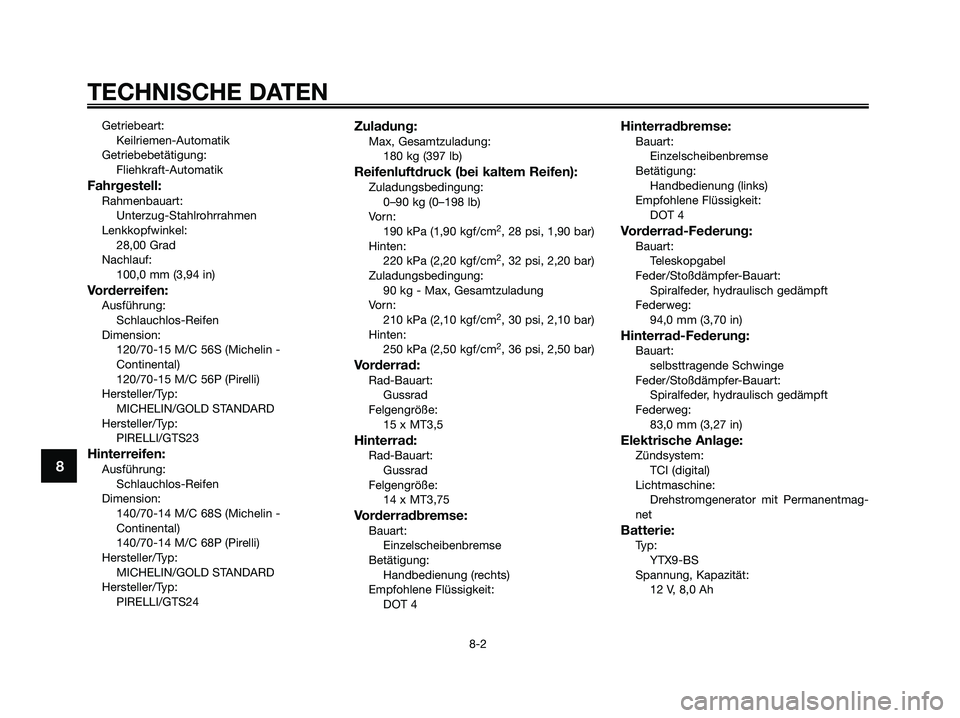

Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
28,00 Grad
Nachlauf:
100,0 mm (3,94 in)
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56S (Michelin -
Continental)
120/70-15 M/C 56P (Pirelli)
Hersteller/Typ:
MICHELIN/GOLD STANDARD
Hersteller/Typ:
PIRELLI/GTS23
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68S (Michelin -
Continental)
140/70-14 M/C 68P (Pirelli)
Hersteller/Typ:
MICHELIN/GOLD STANDARD
Hersteller/Typ:
PIRELLI/GTS24
Zuladung:Max, Gesamtzuladung:
180 kg (397 lb)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vo r n :
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Zuladungsbedingung:
90 kg - Max, Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Hinten:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3,5
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3,75
Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
94,0 mm (3,70 in)
Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
83,0 mm (3,27 in)
Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:Typ:
YTX9-BS
Spannung, Kapazität:
12 V, 8,0 Ah
TECHNISCHE DATEN
8-2
8
1C0-F8199-G5.QXD 3/10/08 06:39 Página 82

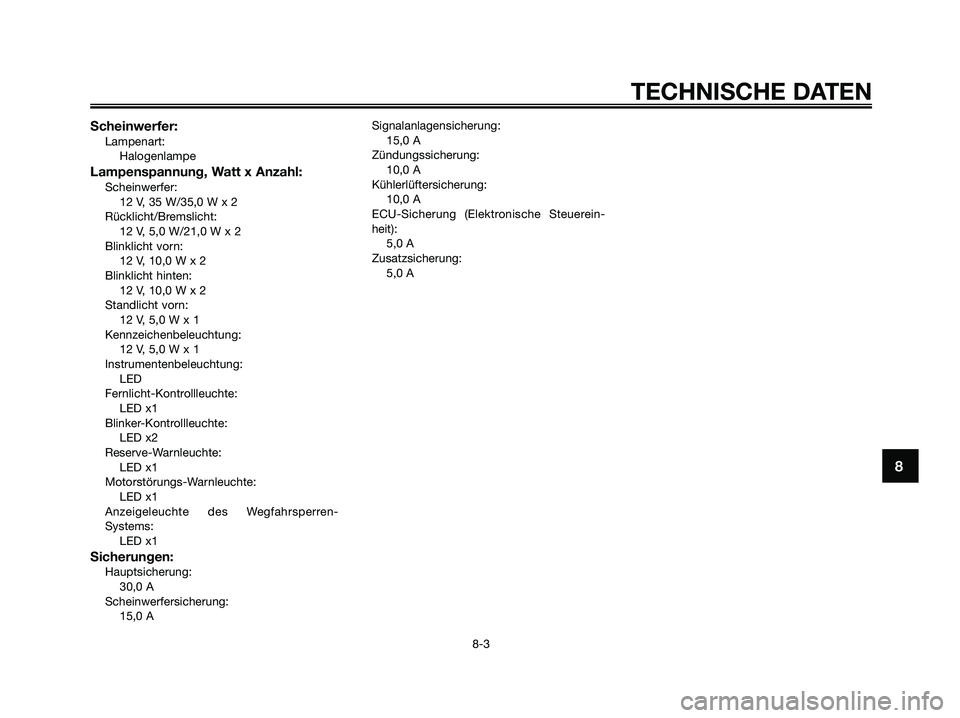

Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:Scheinwerfer:
12 V, 35 W/35,0 W x 2
Rücklicht/Bremslicht:
12 V, 5,0 W/21,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 1
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED x1
Blinker-Kontrollleuchte:
LED x2
Reserve-Warnleuchte:
LED x1
Motorstörungs-Warnleuchte:
LED x1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED x1
Sicherungen:Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 ASignalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische Steuerein-
heit):
5,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
1C0-F8199-G5.QXD 3/10/08 06:39 Página 83

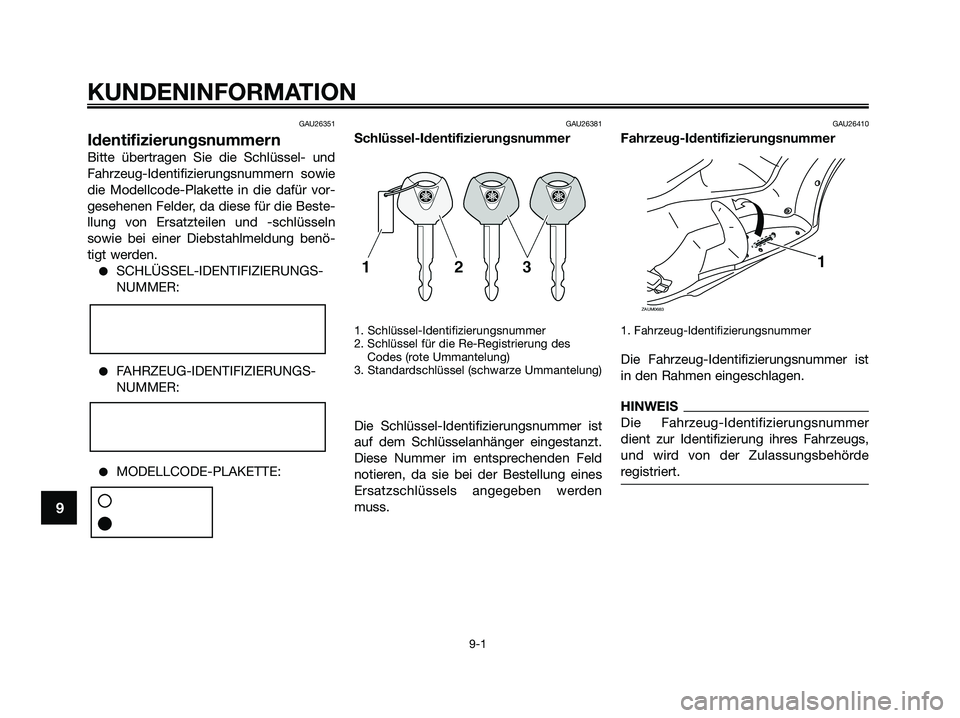

GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vor-
gesehenen Felder, da diese für die Beste-
llung von Ersatzteilen und -schlüsseln
sowie bei einer Diebstahlmeldung benö-
tigt werden.
●SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
●FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
●MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld
notieren, da sie bei der Bestellung eines
Ersatzschlüssels angegeben werden
muss.
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
in den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahrzeugs,
und wird von der Zulassungsbehörde
registriert.
ZAUM0683
1
KUNDENINFORMATION
9-1
9
1C0-F8199-G5.QXD 3/10/08 06:39 Página 84

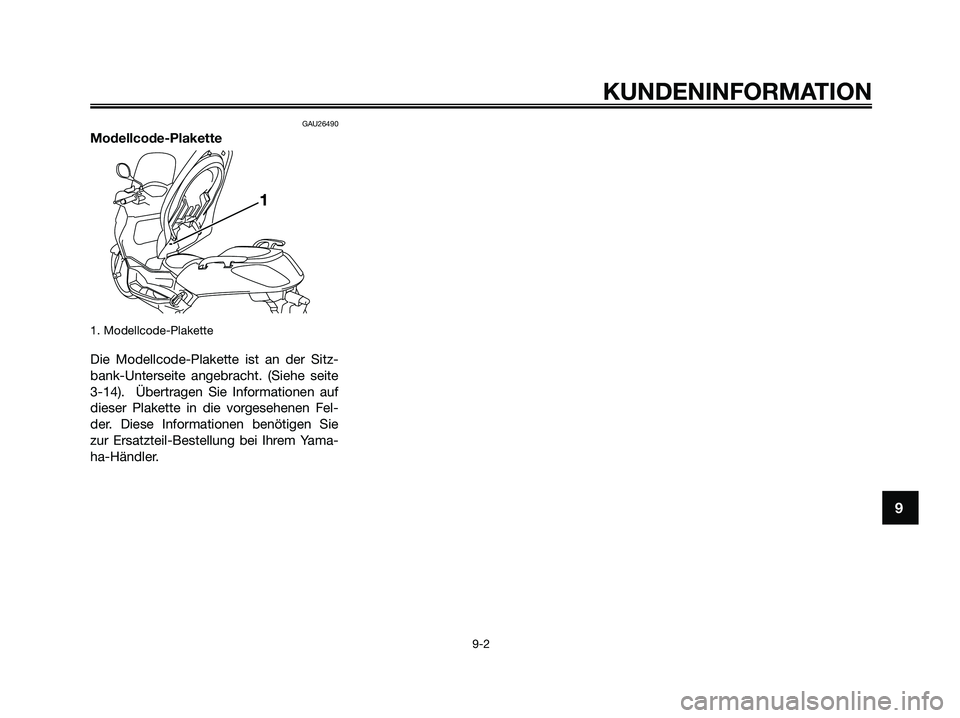

GAU26490
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe seite
3-14). Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem Yama-
ha-Händler.

KUNDENINFORMATION
9-2
9
1C0-F8199-G5.QXD 3/10/08 06:39 Página 85

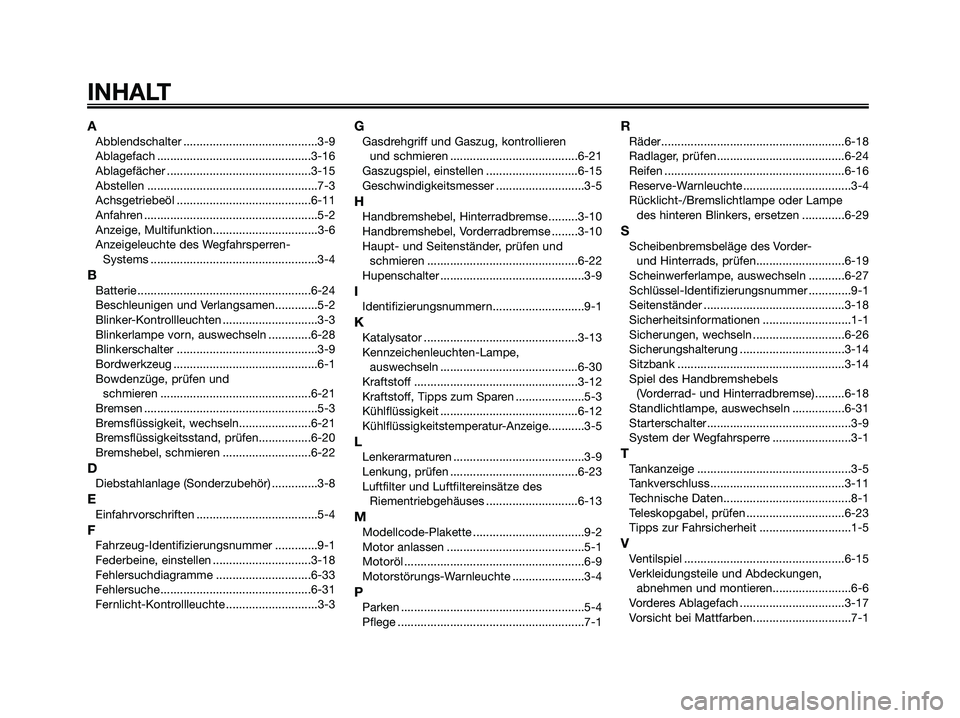

AAbblendschalter .........................................3-9
Ablagefach ...............................................3-16
Ablagefächer ............................................3-15
Abstellen ....................................................7-3
Achsgetriebeöl .........................................6-11
Anfahren .....................................................5-2
Anzeige, Multifunktion................................3-6
Anzeigeleuchte des Wegfahrsperren-
Systems ...................................................3-4
BBatterie .....................................................6-24
Beschleunigen und Verlangsamen.............5-2
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe vorn, auswechseln .............6-28
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und
schmieren ..............................................6-21
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-21
Bremsflüssigkeitsstand, prüfen................6-20
Bremshebel, schmieren ...........................6-22
DDiebstahlanlage (Sonderzubehör) ..............3-8
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-18
Fehlersuchdiagramme .............................6-33
Fehlersuche..............................................6-31
Fernlicht-Kontrollleuchte ............................3-3
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-21
Gaszugspiel, einstellen ............................6-15
Geschwindigkeitsmesser ...........................3-5
HHandbremshebel, Hinterradbremse.........3-10
Handbremshebel, Vorderradbremse ........3-10
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-22
Hupenschalter ............................................3-9
IIdentifizierungsnummern............................9-1
KKatalysator ...............................................3-13
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-30
Kraftstoff ..................................................3-12
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ..........................................6-12
Kühlflüssigkeitstemperatur-Anzeige...........3-5
LLenkerarmaturen ........................................3-9
Lenkung, prüfen .......................................6-23
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-13
MModellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1
Motoröl .......................................................6-9
Motorstörungs-Warnleuchte ......................3-4
PParken ........................................................5-4
Pflege .........................................................7-1
RRäder........................................................6-18
Radlager, prüfen.......................................6-24
Reifen .......................................................6-16
Reserve-Warnleuchte.................................3-4
Rücklicht-/Bremslichtlampe oder Lampe
des hinteren Blinkers, ersetzen .............6-29
SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen...........................6-19
Scheinwerferlampe, auswechseln ...........6-27
Schlüssel-Identifizierungsnummer .............9-1
Seitenständer ...........................................3-18
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-26
Sicherungshalterung ................................3-14
Sitzbank ...................................................3-14
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse).........6-18
Standlichtlampe, auswechseln ................6-31
Starterschalter............................................3-9
System der Wegfahrsperre ........................3-1
TTankanzeige ...............................................3-5
Tankverschluss .........................................3-11
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-23
Tipps zur Fahrsicherheit ............................1-5
VVentilspiel .................................................6-15
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-6
Vorderes Ablagefach ................................3-17
Vorsicht bei Mattfarben..............................7-1
INHALT
1C0-F8199-G5.QXD 3/10/08 06:39 Página 86

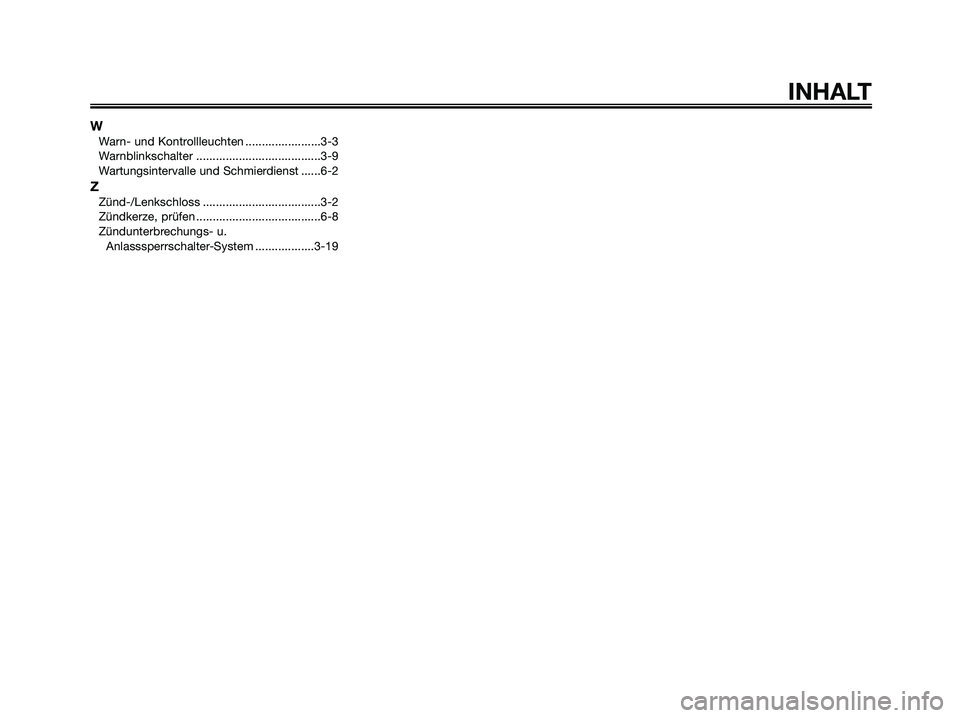

WWarn- und Kontrollleuchten .......................3-3
Warnblinkschalter ......................................3-9
Wartungsintervalle und Schmierdienst ......6-2
ZZünd-/Lenkschloss ....................................3-2
Zündkerze, prüfen ......................................6-8
Zündunterbrechungs- u. Anlasssperrschalter-System ..................3-19
INHALT
1C0-F8199-G5.QXD 23/10/08 15:41 Página 87

1C0-F8199-G5.QXD 3/10/08 06:39 Página 88
