SICHERHEITSINFORMATIONEN
1-2
1
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
●
Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.
●
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
●
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über den Motor-
roller zu haben.
●
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den
Fußrasten halten können.
●
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
●
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
●
Tragen Sie immer einen sicherheits-
geprüften Helm.
●
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.
●
Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
●
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
●
Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
●
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Sym-
ptom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
●
Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel





SICHERHEITSINFORMATIONEN
1-3
1
erreichen.
●
Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.
●
Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und das Fahrverhalten Ihres
Motorrollers beeinträchtigen, wenn die Ge-
wichtsverteilung des Motorrollers verändert
wird. Um die Möglichkeit eines Unfalls zu
vermeiden, gehen Sie beim Hinzufügen von
Gepäck oder Zubehör zu Ihrem Motorroller
äußerst vorsichtig vor. Fahren Sie beson-
ders vorsichtig, wenn Sie Ihren Motorroller
zusätzlich beladen oder Zubehör hinzuge-
fügt haben. Im Folgenden einige allgemei-
ne Richtlinien für das Beladen Ihres
Motorrollers sowie Informationen über Zu-
behör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht überschrei-
ten.
Das Fahren mit einem überladenen
Fahrzeug kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:

●
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrollers
verteilt ist.
●
Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, dass Zubehör und
Gepäck sicher am Motorroller befe-
stigt ist, bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig kon-
trollieren.
●
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
●
Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-skopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können insta-
bilen Umgang oder langsame Len-
kerreaktion bewirken.
●
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung.
Yamaha-Originalzubehör, das Sie nur bei
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen
Zubehörmarkt hergestellten Produkte zu te-
sten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
Max. Gesamtzuladung:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)





SICHERHEITSINFORMATIONEN
1-4
1
eingebaut wurde.

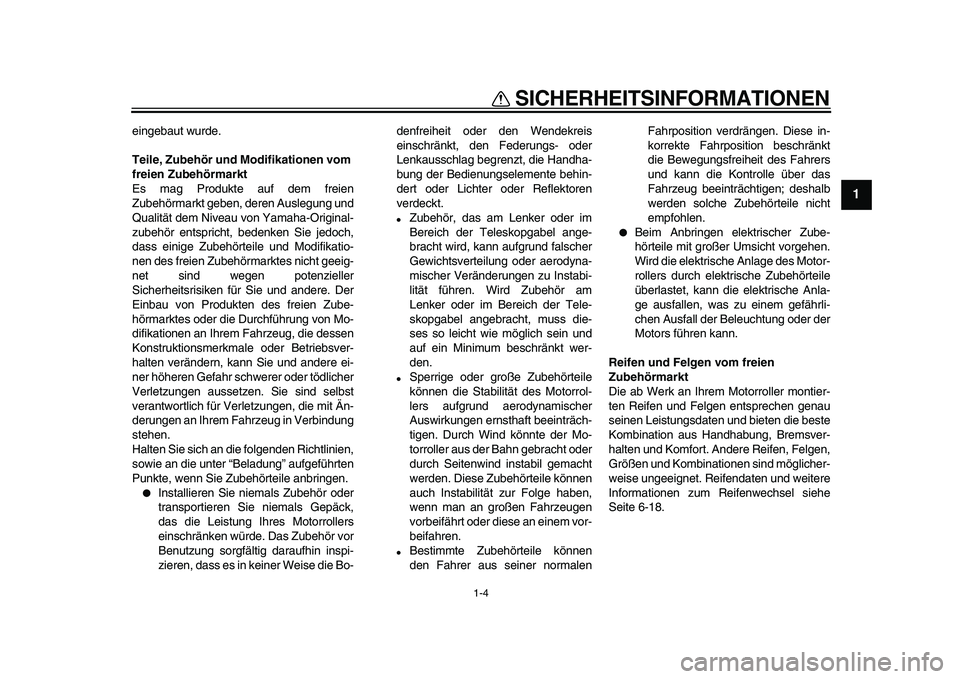

Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien
Zubehörmarkt geben, deren Auslegung und
Qualität dem Niveau von Yamaha-Original-
zubehör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht geeig-
net sind wegen potenzieller
Sicherheitsrisiken für Sie und andere. Der
Einbau von Produkten des freien Zube-
hörmarktes oder die Durchführung von Mo-
difikationen an Ihrem Fahrzeug, die dessen
Konstruktionsmerkmale oder Betriebsver-
halten verändern, kann Sie und andere ei-
ner höheren Gefahr schwerer oder tödlicher
Verletzungen aussetzen. Sie sind selbst
verantwortlich für Verletzungen, die mit Än-
derungen an Ihrem Fahrzeug in Verbindung
stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
●
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.
●
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Tele-
skopgabel angebracht, muss die-
ses so leicht wie möglich sein und
auf ein Minimum beschränkt wer-
den.
●
Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beeinträch-
tigen. Durch Wind könnte der Mo-
torroller aus der Bahn gebracht oder
durch Seitenwind instabil gemacht
werden. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
●
Bestimmte Zubehörteile können
den Fahrer aus seiner normalenFahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
●
Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die elektrische Anlage des Motor-
rollers durch elektrische Zubehörteile
überlastet, kann die elektrische Anla-
ge ausfallen, was zu einem gefährli-
chen Ausfall der Beleuchtung oder der
Motors führen kann.
Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-18.





SICHERHEITSINFORMATIONEN
1-5
1
GAU10372

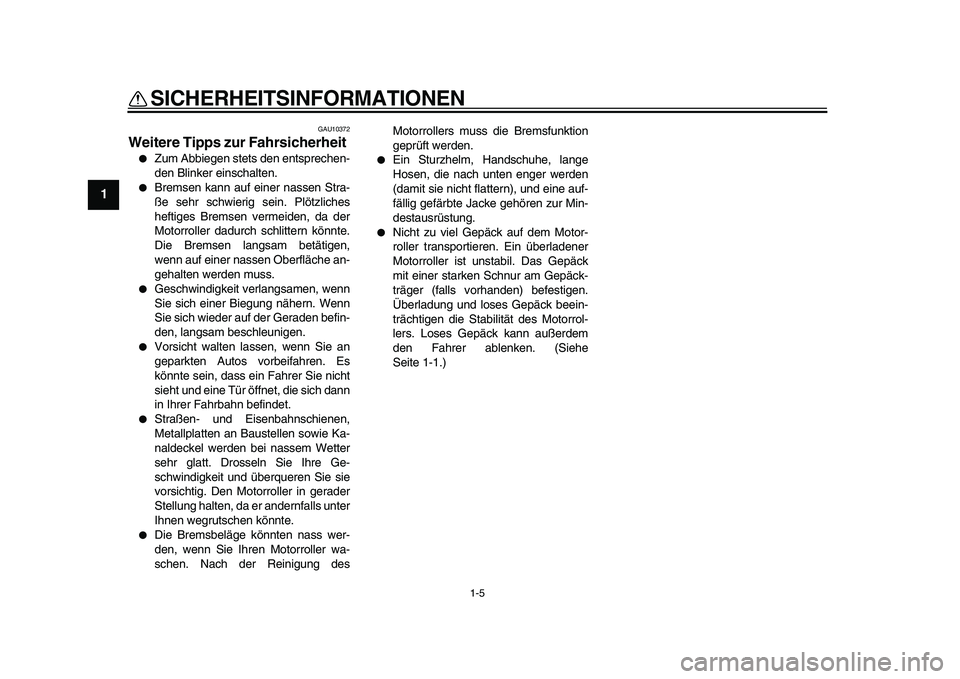

Weitere Tipps zur Fahrsicherheit
●
Zum Abbiegen stets den entsprechen-
den Blinker einschalten.
●
Bremsen kann auf einer nassen Stra-
ße sehr schwierig sein. Plötzliches
heftiges Bremsen vermeiden, da der
Motorroller dadurch schlittern könnte.
Die Bremsen langsam betätigen,
wenn auf einer nassen Oberfläche an-
gehalten werden muss.
●
Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.
●
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.
●
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.
●
Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Reinigung desMotorrollers muss die Bremsfunktion
geprüft werden.
●
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.
●
Nicht zu viel Gepäck auf dem Motor-
roller transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am Gepäck-
träger (falls vorhanden) befestigen.
Überladung und loses Gepäck beein-
trächtigen die Stabilität des Motorrol-
lers. Loses Gepäck kann außerdem
den Fahrer ablenken. (Siehe
Seite 1-1.)





2-1
2
3
4
5
6
7
8
9

BESCHREIBUNG
GAU10410

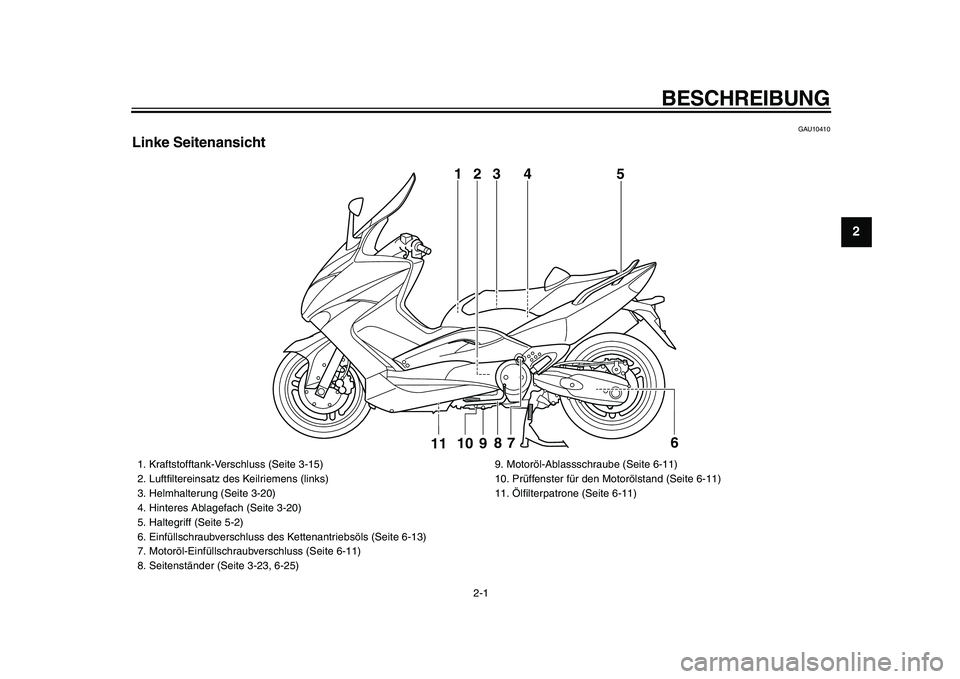

Linke Seitenansicht
3
5
109
8
76
11
1
4
2

1. Kraftstofftank-Verschluss (Seite 3-15)
2. Luftfiltereinsatz des Keilriemens (links)
3. Helmhalterung (Seite 3-20)
4. Hinteres Ablagefach (Seite 3-20)
5. Haltegriff (Seite 5-2)
6. Einfüllschraubverschluss des Kettenantriebsöls (Seite 6-13)
7. Motoröl-Einfüllschraubverschluss (Seite 6-11)
8. Seitenständer (Seite 3-23, 6-25)9. Motoröl-Ablassschraube (Seite 6-11)
10. Prüffenster für den Motorölstand (Seite 6-11)
11. Ölfilterpatrone (Seite 6-11)





BESCHREIBUNG
2-2
1
2
3
4
5
6
7
8
9

GAU10420

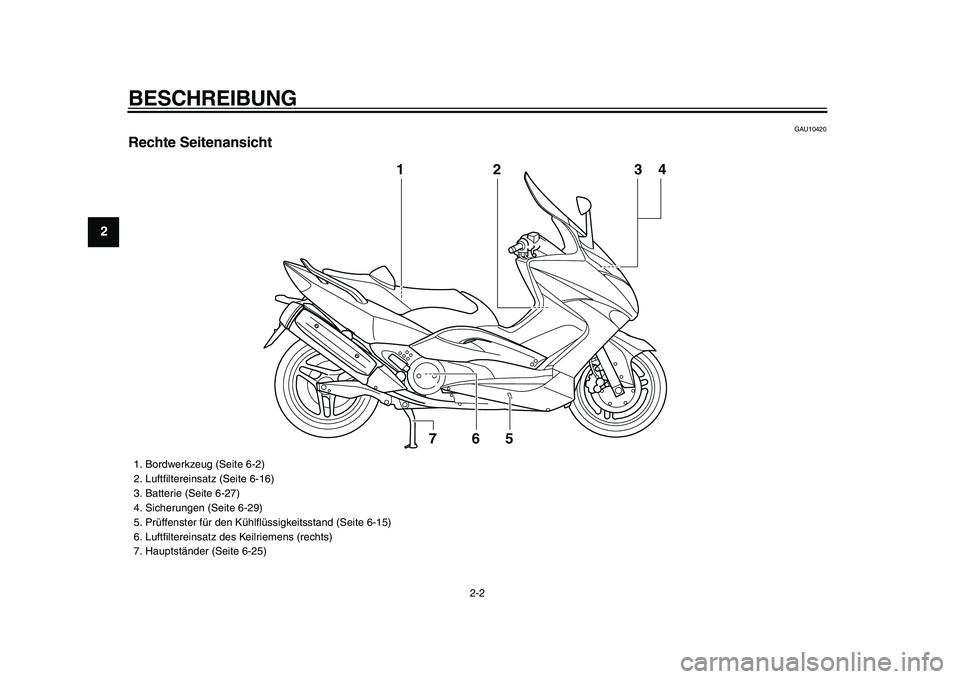

Rechte Seitenansicht
2
6
5
7
1
34

1. Bordwerkzeug (Seite 6-2)
2. Luftfiltereinsatz (Seite 6-16)
3. Batterie (Seite 6-27)
4. Sicherungen (Seite 6-29)
5. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-15)
6. Luftfiltereinsatz des Keilriemens (rechts)
7. Hauptständer (Seite 6-25)





BESCHREIBUNG
2-3
2
3
4
5
6
7
8
9

GAU10430
Bedienungselemente und Instrumente
5
4
2
3
7
8
9
1
12
10
6
11
13

1. Handbremshebel (Hinterradbremse) (Seite 3-13)
2. Linke Lenkerschalter (Seite 3-11)
3. Feststellbremshebel (Hinterradbremse) (Seite 3-14)
4. Kühlflüssigkeitstemperaturmesser (Seite 3-5)
5. Geschwindigkeitsmesser (Seite 3-5)
6. Multifunktionsanzeige (Seite 3-6)
7. Tankanzeige (Seite 3-5)
8. Rechte Lenkerschalter (Seite 3-11)9. Handbremshebel (Vorderradbremse) (Seite 3-12)
10. Gasdrehgriff (Seite 6-18)
11. Vorderes Ablagefach B (Seite 3-20)
12. Zündschloss/Lenkschloss (Seite 3-2)
13. Vorderes Ablagefach A (Seite 3-20)





3-1
1
2
3
4
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10974

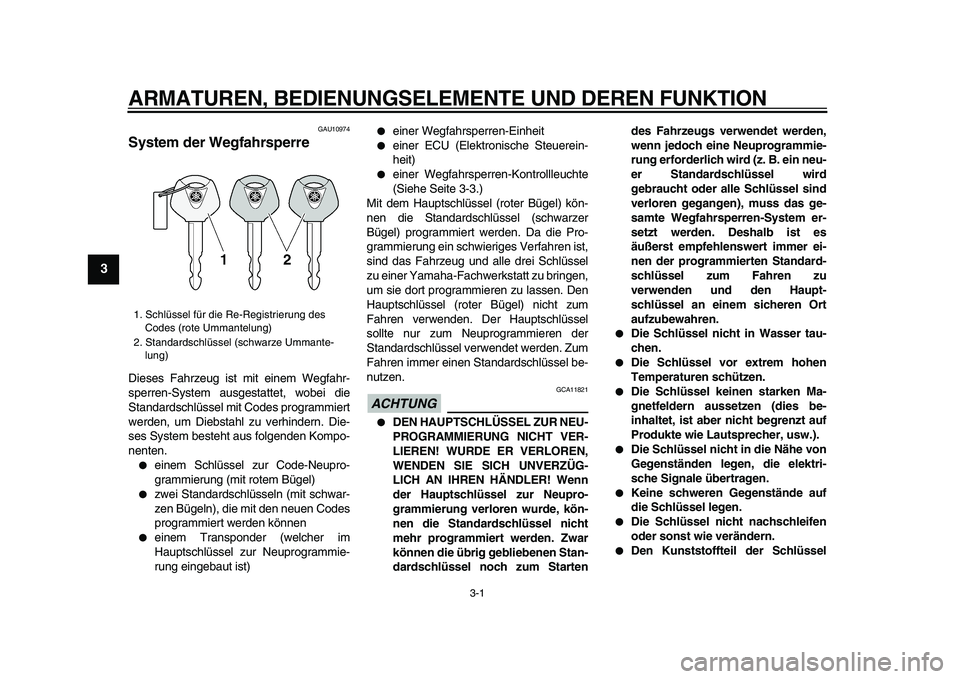

System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.
●
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)
●
zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können
●
einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)
●
einer Wegfahrsperren-Einheit
●
einer ECU (Elektronische Steuerein-
heit)
●
einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-3.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer
Bügel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren ist,
sind das Fahrzeug und alle drei Schlüssel
zu einer Yamaha-Fachwerkstatt zu bringen,
um sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG

GCA11821
●
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Startendes Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Haupt-
schlüssel an einem sicheren Ort
aufzubewahren.
●
Die Schlüssel nicht in Wasser tau-
chen.
●
Die Schlüssel vor extrem hohen
Temperaturen schützen.
●
Die Schlüssel keinen starken Ma-
gnetfeldern aussetzen (dies be-
inhaltet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).
●
Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.
●
Keine schweren Gegenstände auf
die Schlüssel legen.
●
Die Schlüssel nicht nachschleifen
oder sonst wie verändern.
●
Den Kunststoffteil der Schlüssel
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummante-
lung)
