2009 YAMAHA TMAX Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Nachlauf:
92.0 mm (3.62 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R15 M/C 56H
Hersteller/Typ:
DUNLOP/GPR-100F
Hersteller/Typ:
BRIDGESTONE/BT011F
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ:
DUNLOP/GPR-100L
Hersteller/Typ:
BRIDGESTONE/BT012R
Zuladung:
Max. Gesamtzuladung:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
*(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)Zuladungsbedingung:
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
280 kPa (2.80 kgf/cm
2

, 41 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
15M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
TeleskopgabelFeder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
116.0 mm (4.57 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Scheinwerfer:
12 V, 55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:




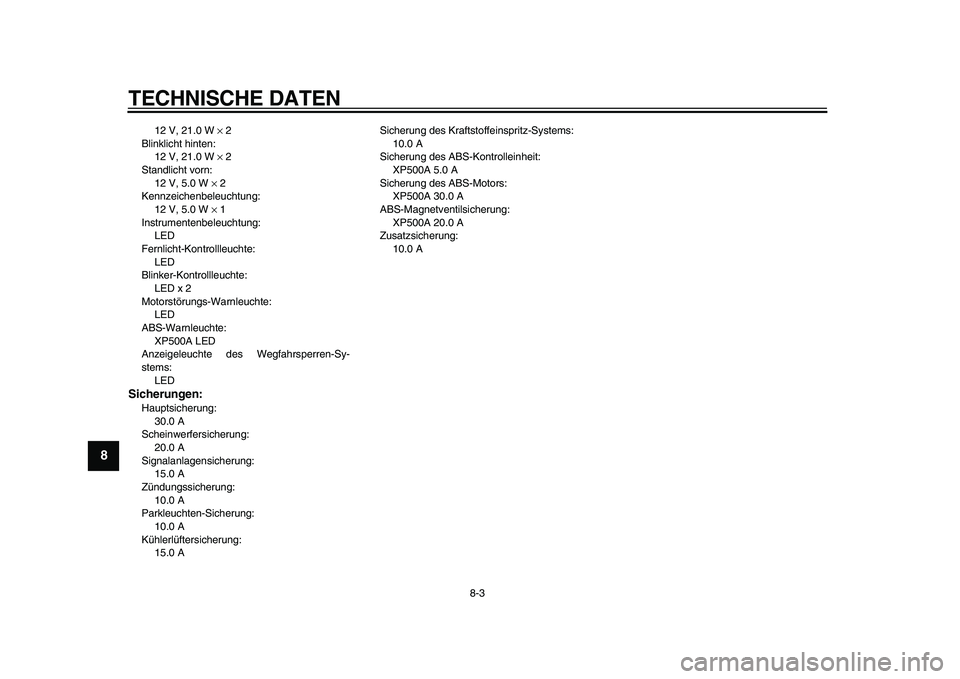

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
XP500A LED
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 ASicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
ABS-Magnetventilsicherung:
XP500A 20.0 A
Zusatzsicherung:
10.0 A





9-1
2
3
4
5
6
7
8
9

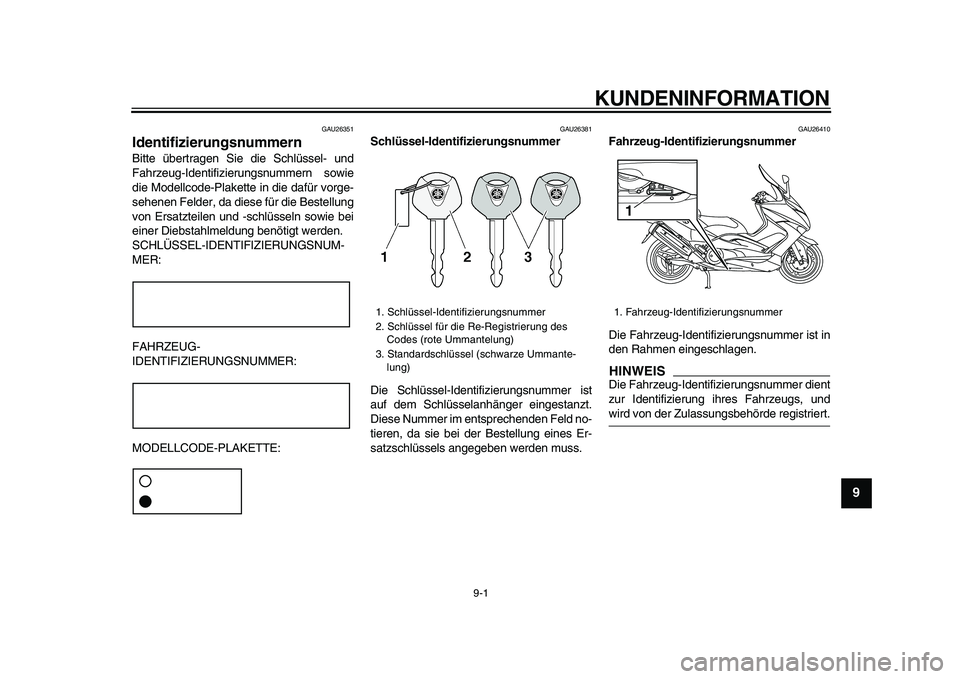

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummante-
lung)
1. Fahrzeug-Identifizierungsnummer
1





KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500

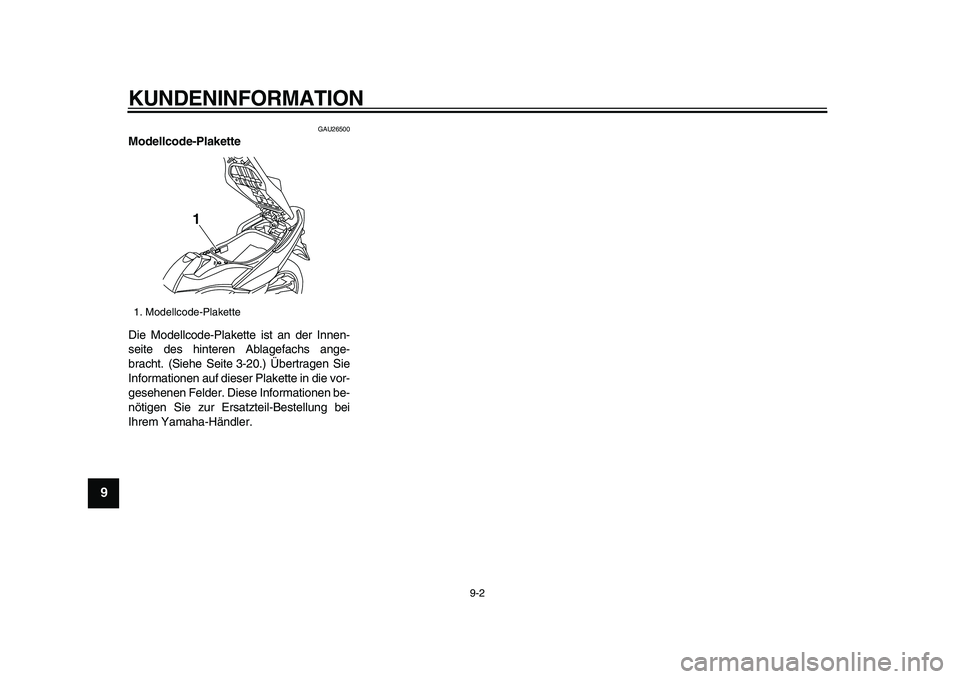

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs ange-
bracht. (Siehe Seite 3-20.) Übertragen Sie
Informationen auf dieser Plakette in die vor-
gesehenen Felder. Diese Informationen be-
nötigen Sie zur Ersatzteil-Bestellung bei
Ihrem Yamaha-Händler.
1. Modellcode-Plakette
1




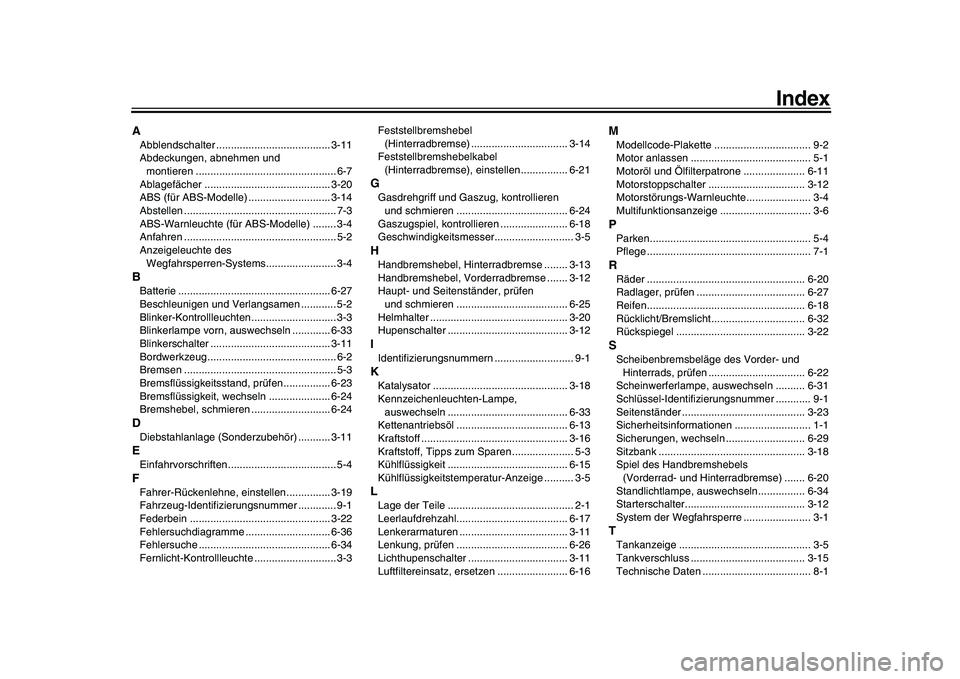

Index
A
Abblendschalter ....................................... 3-11
Abdeckungen, abnehmen und
montieren ................................................ 6-7
Ablagefächer ........................................... 3-20
ABS (für ABS-Modelle) ............................ 3-14
Abstellen .................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Anfahren .................................................... 5-2
Anzeigeleuchte des
Wegfahrsperren-Systems........................ 3-4
B
Batterie .................................................... 6-27
Beschleunigen und Verlangsamen ............ 5-2
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe vorn, auswechseln ............. 6-33
Blinkerschalter ......................................... 3-11
Bordwerkzeug............................................ 6-2
Bremsen .................................................... 5-3
Bremsflüssigkeitsstand, prüfen................ 6-23
Bremsflüssigkeit, wechseln ..................... 6-24
Bremshebel, schmieren ........................... 6-24
D
Diebstahlanlage (Sonderzubehör) ........... 3-11
E
Einfahrvorschriften..................................... 5-4
F
Fahrer-Rückenlehne, einstellen............... 3-19
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbein ................................................ 3-22
Fehlersuchdiagramme ............................. 6-36
Fehlersuche ............................................. 6-34
Fernlicht-Kontrollleuchte ............................ 3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-14
Feststellbremshebelkabel
(Hinterradbremse), einstellen................ 6-21
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ...................................... 6-24
Gaszugspiel, kontrollieren ....................... 6-18
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-13
Handbremshebel, Vorderradbremse ....... 3-12
Haupt- und Seitenständer, prüfen
und schmieren ...................................... 6-25
Helmhalter ............................................... 3-20
Hupenschalter ......................................... 3-12
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-18
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-33
Kettenantriebsöl ...................................... 6-13
Kraftstoff .................................................. 3-16
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-15
Kühlflüssigkeitstemperatur-Anzeige .......... 3-5
L
Lage der Teile ........................................... 2-1
Leerlaufdrehzahl...................................... 6-17
Lenkerarmaturen ..................................... 3-11
Lenkung, prüfen ...................................... 6-26
Lichthupenschalter .................................. 3-11
Luftfiltereinsatz, ersetzen ........................ 6-16
M
Modellcode-Plakette ................................. 9-2
Motor anlassen ......................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-11
Motorstoppschalter ................................. 3-12
Motorstörungs-Warnleuchte...................... 3-4
Multifunktionsanzeige ............................... 3-6
P
Parken....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-20
Radlager, prüfen ..................................... 6-27
Reifen...................................................... 6-18
Rücklicht/Bremslicht................................ 6-32
Rückspiegel ............................................ 3-22
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-22
Scheinwerferlampe, auswechseln .......... 6-31
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-23
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-29
Sitzbank .................................................. 3-18
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse) ....... 6-20
Standlichtlampe, auswechseln................ 6-34
Starterschalter......................................... 3-12
System der Wegfahrsperre ....................... 3-1
T
Tankanzeige ............................................. 3-5
Tankverschluss ....................................... 3-15
Technische Daten ..................................... 8-1





Index
Teleskopgabel, prüfen ............................ 6-26
Tipps zur Fahrsicherheit ........................... 1-5
V
Ventilspiel................................................ 6-18
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-12
Warn- und Kontrollleuchten ...................... 3-3
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerzen, prüfen ................................. 6-10
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-23



