2009 YAMAHA TMAX Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
2
3
4
5
67
8
9

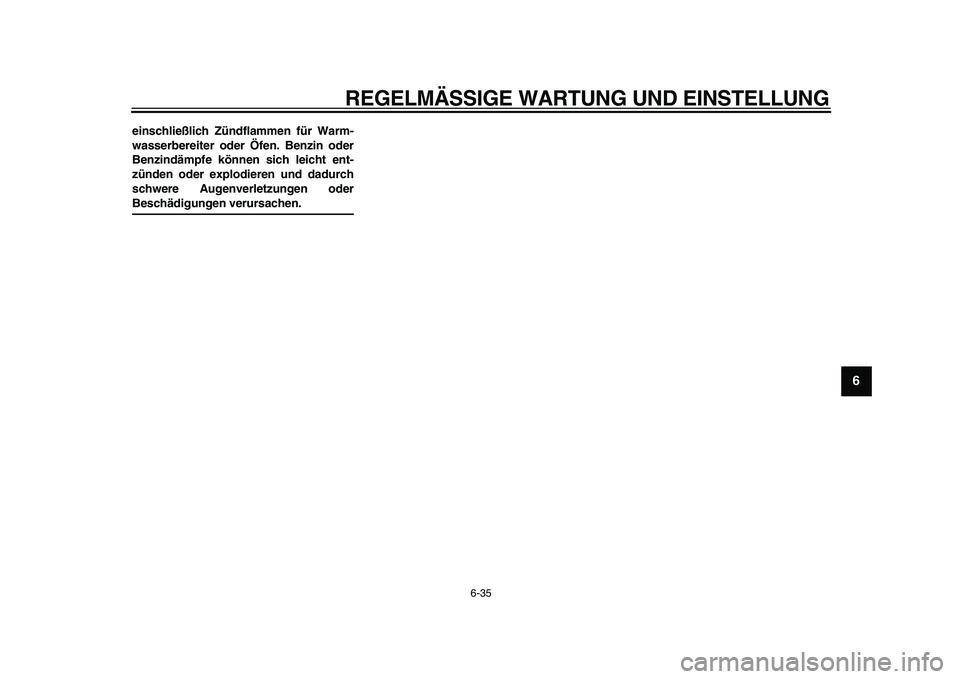

einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.





REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
1
2
3
4
5
6
7
8
9

GAU42501

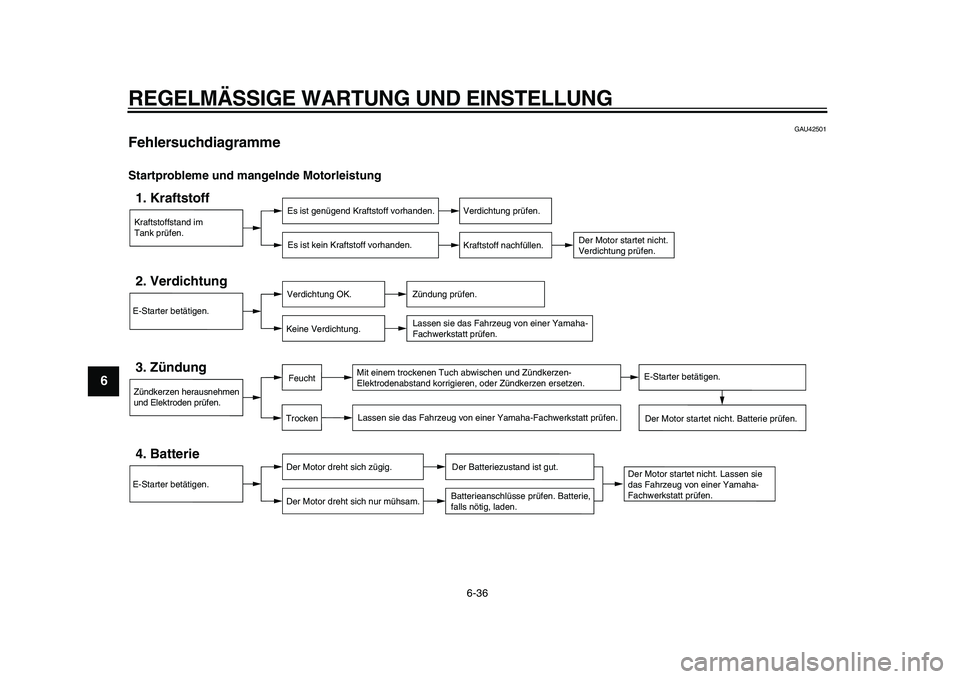

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.





REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
2
3
4
5
67
8
9

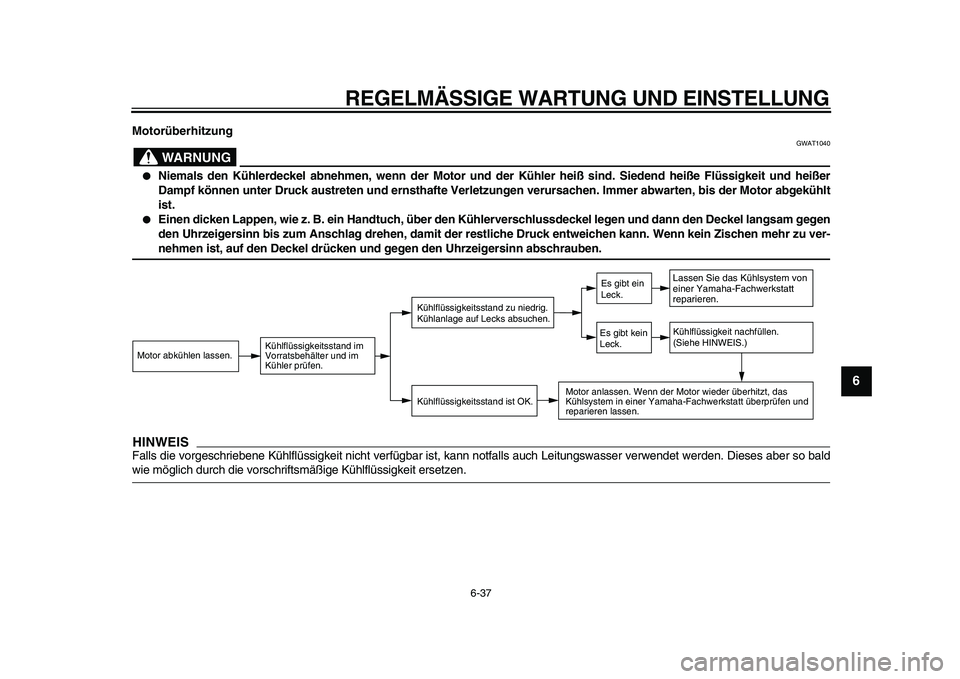

Motorüberhitzung
WARNUNG

GWAT1040
●
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
●
Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS

Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.





7-1
1
2
3
4
5
6
7
8
9

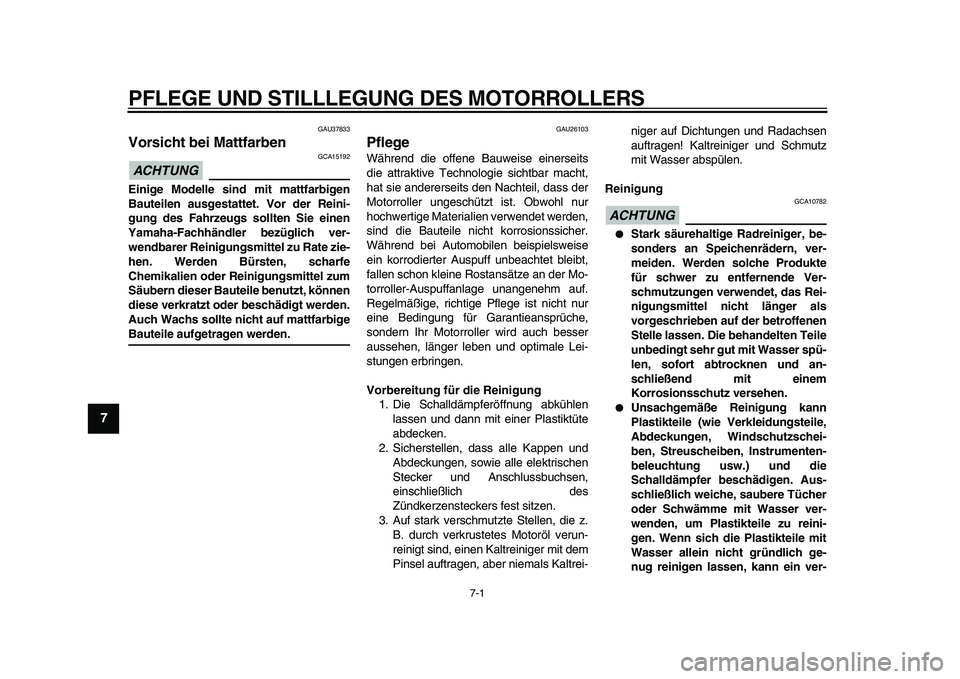

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
GAU37833
Vorsicht bei Mattfarben
ACHTUNG

GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAU26103
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Lei-
stungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG

GCA10782
●
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.
●
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere Tücher
oder Schwämme mit Wasser ver-
wenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-





PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
2
3
4
5
6
78
9

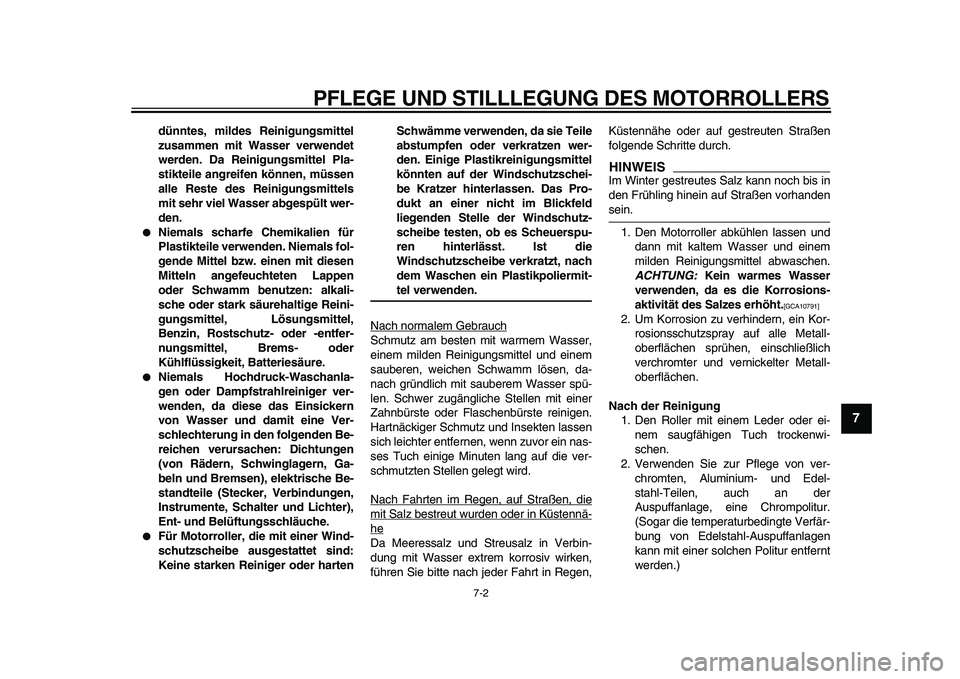

dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Pla-
stikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.
●
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
●
Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.
●
Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder hartenSchwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS

Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]

2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)





PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
1
2
3
4
5
6
7
8
9

3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG

GWA10941
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
●
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit warmem Wasser und ei-
nem milden Reinigungsmittel ab-
waschen.
●
Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG

GCA10800
●
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
●
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
●
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS

●
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
●
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU36551
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
ACHTUNG

GCA10820
●
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.
●
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-





PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
6
78
9

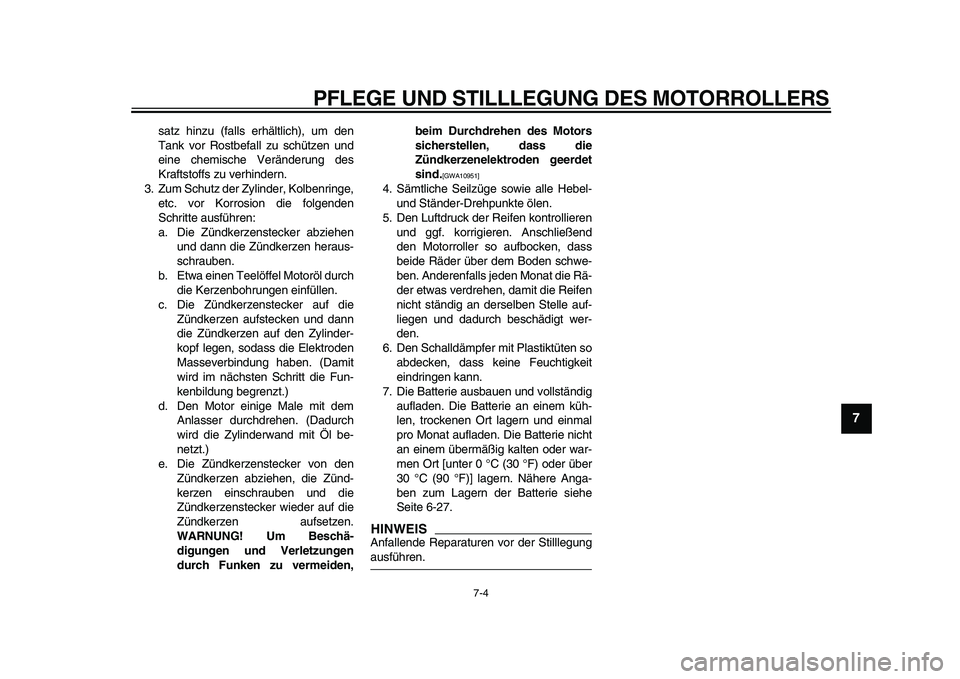

satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfüllen.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,beim Durchdrehen des Motors
sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]

4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-27.
HINWEIS

Anfallende Reparaturen vor der Stilllegung
ausführen.





8-1
1
2
3
4
5
6
7
8
9

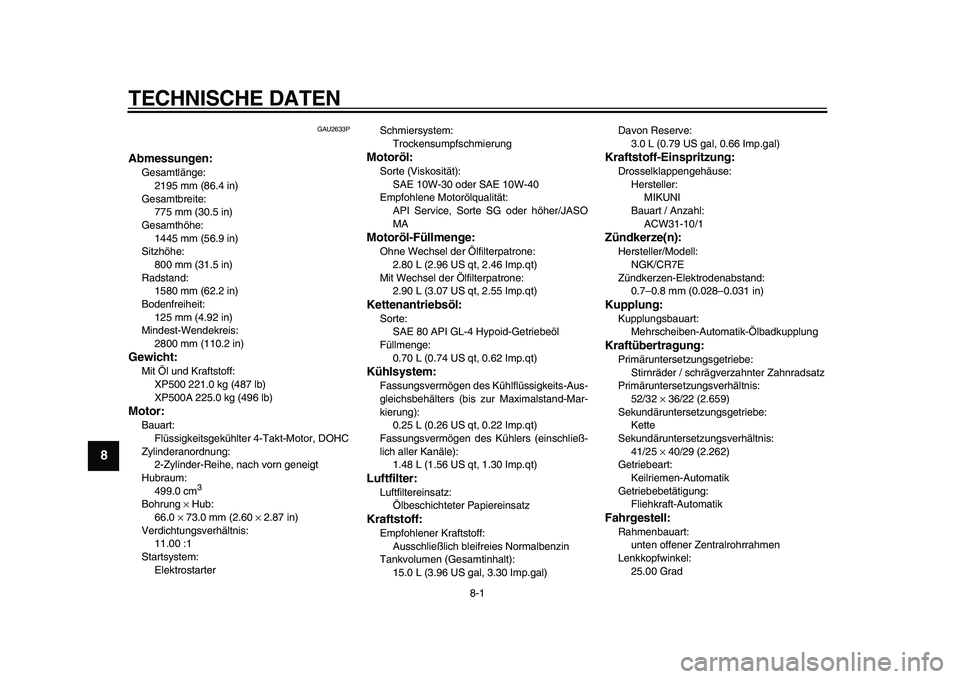

TECHNISCHE DATEN
GAU2633P
Abmessungen:
Gesamtlänge:
2195 mm (86.4 in)
Gesamtbreite:
775 mm (30.5 in)
Gesamthöhe:
1445 mm (56.9 in)
Sitzhöhe:
800 mm (31.5 in)
Radstand:
1580 mm (62.2 in)
Bodenfreiheit:
125 mm (4.92 in)
Mindest-Wendekreis:
2800 mm (110.2 in)
Gewicht:
Mit Öl und Kraftstoff:
XP500 221.0 kg (487 lb)
XP500A 225.0 kg (496 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
2-Zylinder-Reihe, nach vorn geneigt
Hubraum:
499.0 cm
3

Bohrung
×
Hub:
66.0
×
73.0 mm (2.60
×
2.87 in)
Verdichtungsverhältnis:
11.00 :1
Startsystem:
ElektrostarterSchmiersystem:
Trockensumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Kettenantriebsöl:
Sorte:
SAE 80 API GL-4 Hypoid-Getriebeöl
Füllmenge:
0.70 L (0.74 US qt, 0.62 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.48 L (1.56 US qt, 1.30 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)Davon Reserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
ACW31-10/1
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Automatik-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder / schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
52/32
×
36/22 (2.659)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
41/25
×
40/29 (2.262)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
