2009 YAMAHA MT-01 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6

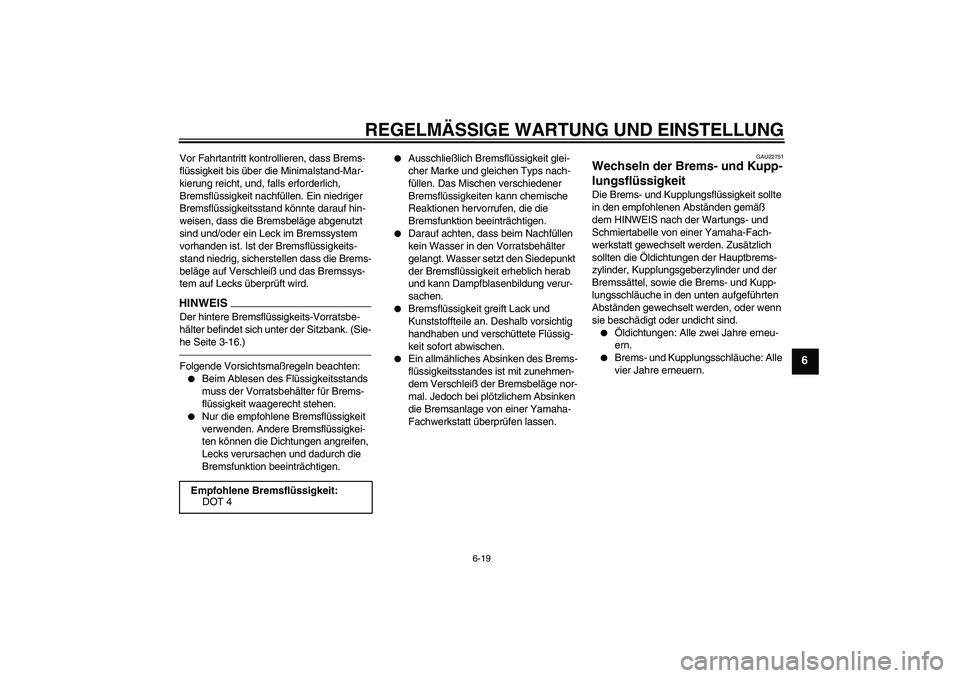

Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.HINWEI
S
Der hintere Bremsflüssigkeits-Vorratsbe-
hälter befindet sich unter der Sitzbank. (Sie-
he Seite 3-16.)Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22751
Wechseln der Brems- und Kupp-
lungsflüssigkeit Die Brems- und Kupplungsflüssigkeit sollte
in den empfohlenen Abständen gemäß
dem HINWEIS nach der Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder, Kupplungsgeberzylinder und der
Bremssättel, sowie die Brems- und Kupp-
lungsschläuche in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Brems- und Kupplungsschläuche: Alle
vier Jahre erneuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U5YUG5G0.book Page 19 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU22760

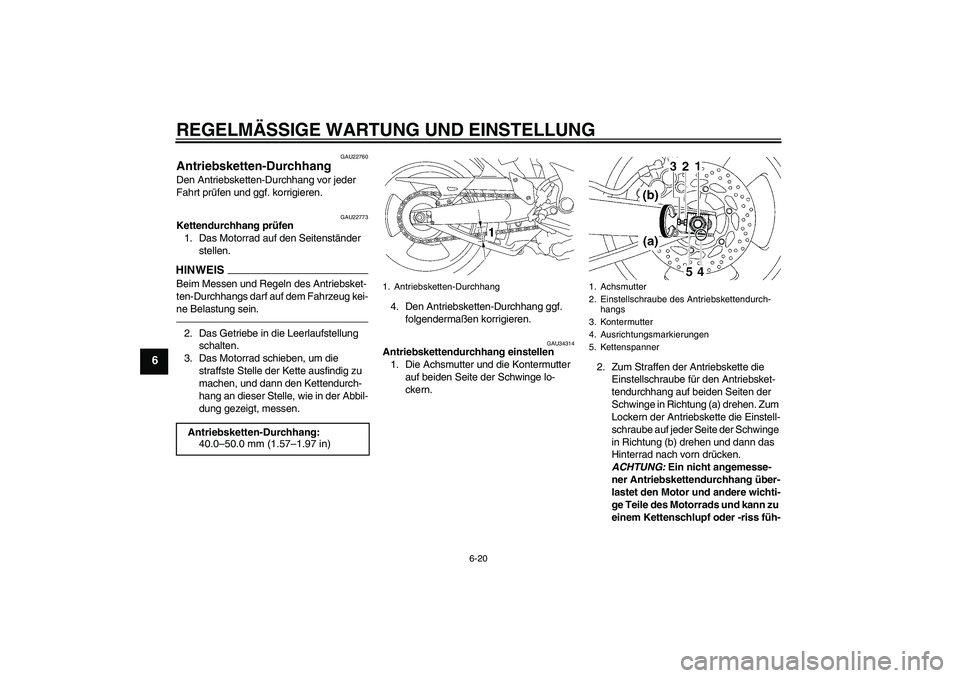

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-
ne Belastung sein.2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34314
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh- Antriebsketten-Durchhang:
40.0–50.0 mm (1.57–1.97 in)1. Antriebsketten-Durchhang
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Ausrichtungsmarkierungen
5. Kettenspanner
U5YUG5G0.book Page 20 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6

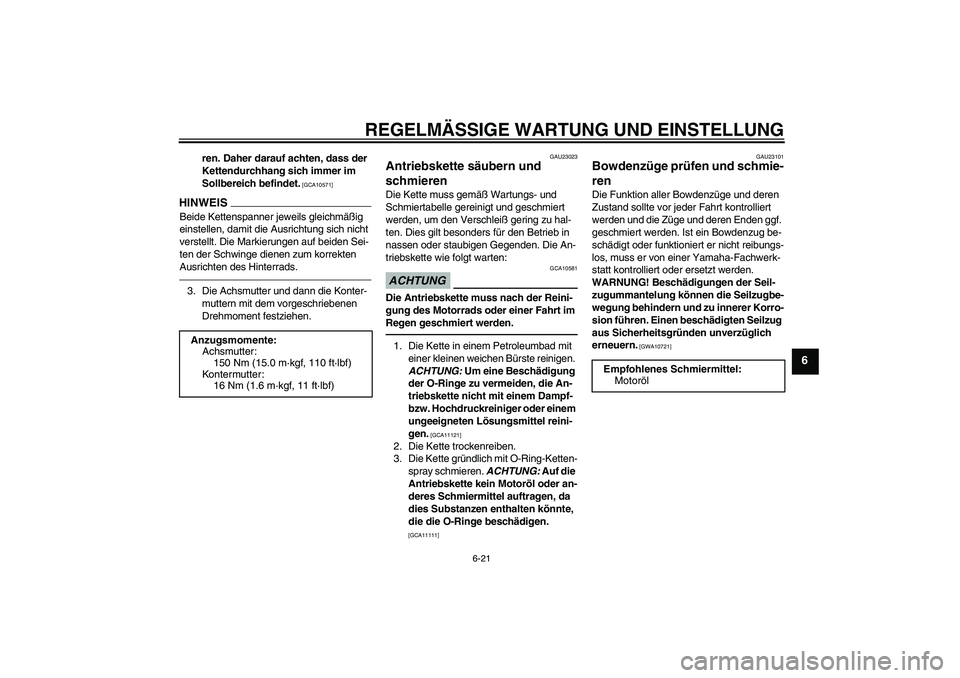

ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads.3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
GAU23023
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im
Regen geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]GAU23101
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]
Anzugsmomente:
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Empfohlenes Schmiermittel:
Motoröl
U5YUG5G0.book Page 21 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU23111

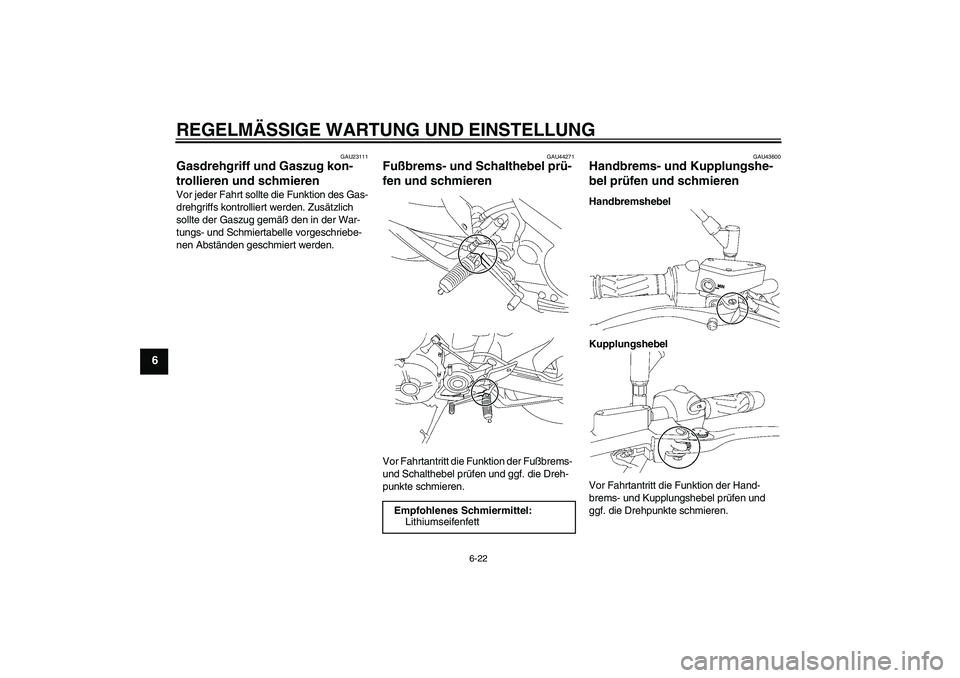

Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU44271
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU43600
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett
U5YUG5G0.book Page 22 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU23202

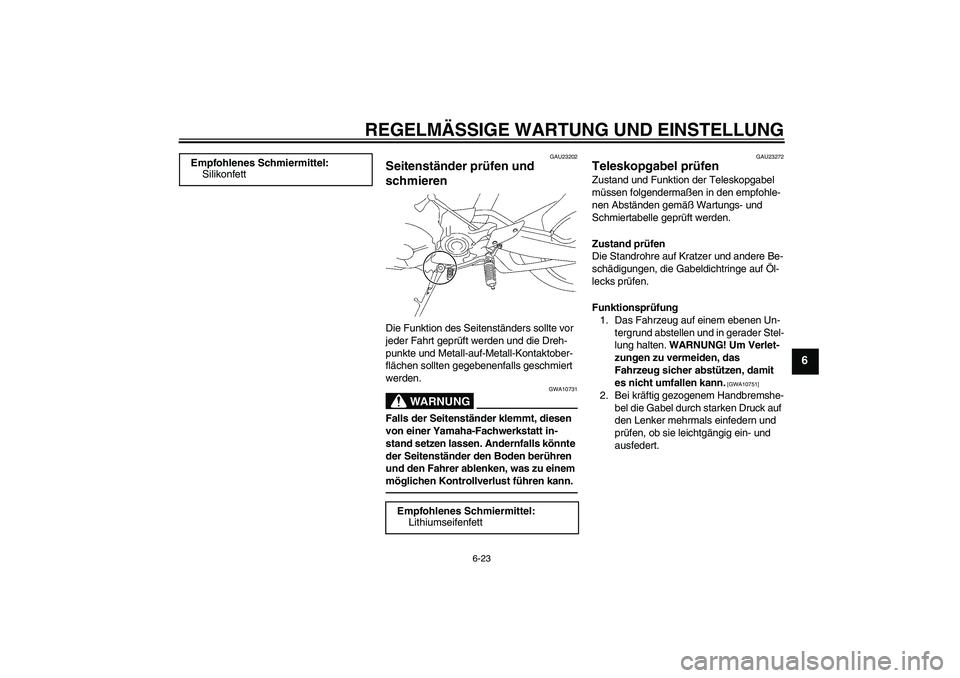

Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert. Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5YUG5G0.book Page 23 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6

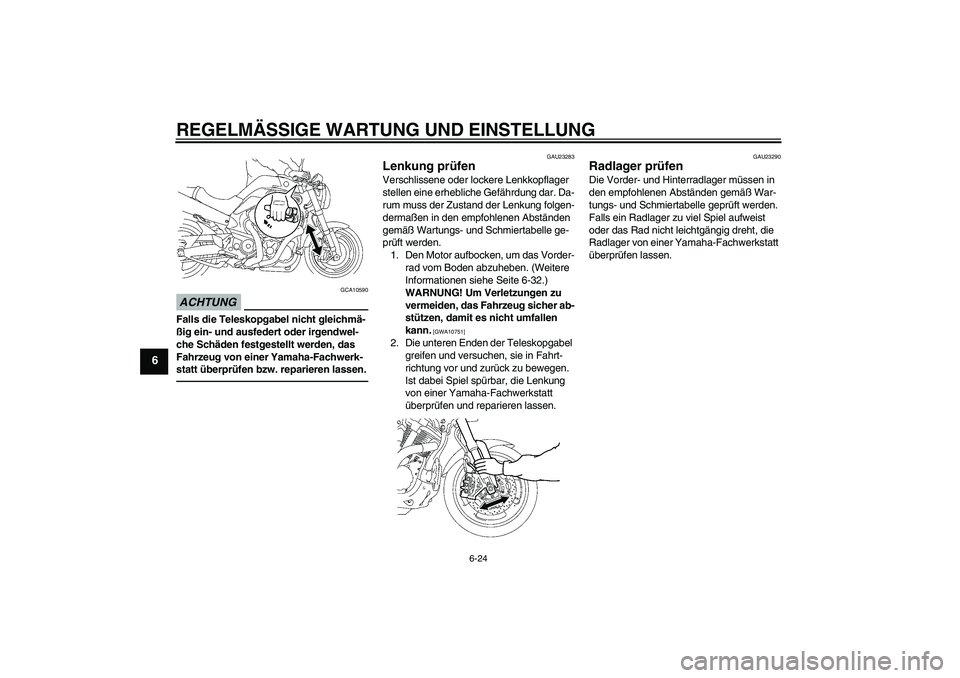

ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-32.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U5YUG5G0.book Page 24 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU23444

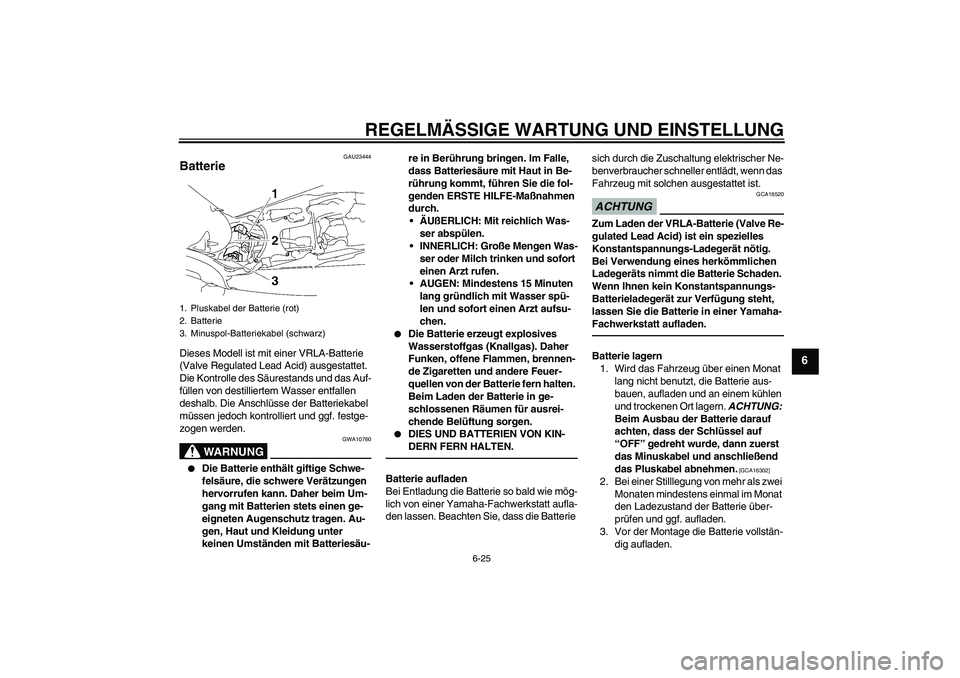

Batterie Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
U5YUG5G0.book Page 25 Monday, March 16, 2009 9:48 AM

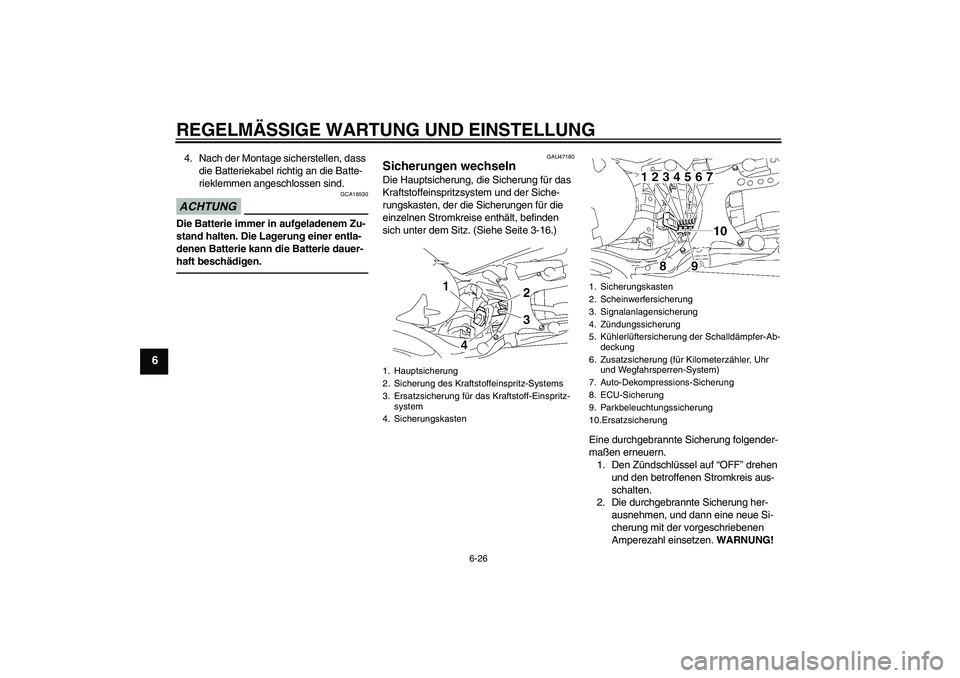

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU47180
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Sitz. (Siehe Seite 3-16.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG! 1. Hauptsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
4. Sicherungskasten
1. Sicherungskasten
2. Scheinwerfersicherung
3. Signalanlagensicherung
4. Zündungssicherung
5. Kühlerlüftersicherung der Schalldämpfer-Ab-
deckung
6. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
7. Auto-Dekompressions-Sicherung
8. ECU-Sicherung
9. Parkbeleuchtungssicherung
10.Ersatzsicherung
U5YUG5G0.book Page 26 Monday, March 16, 2009 9:48 AM
