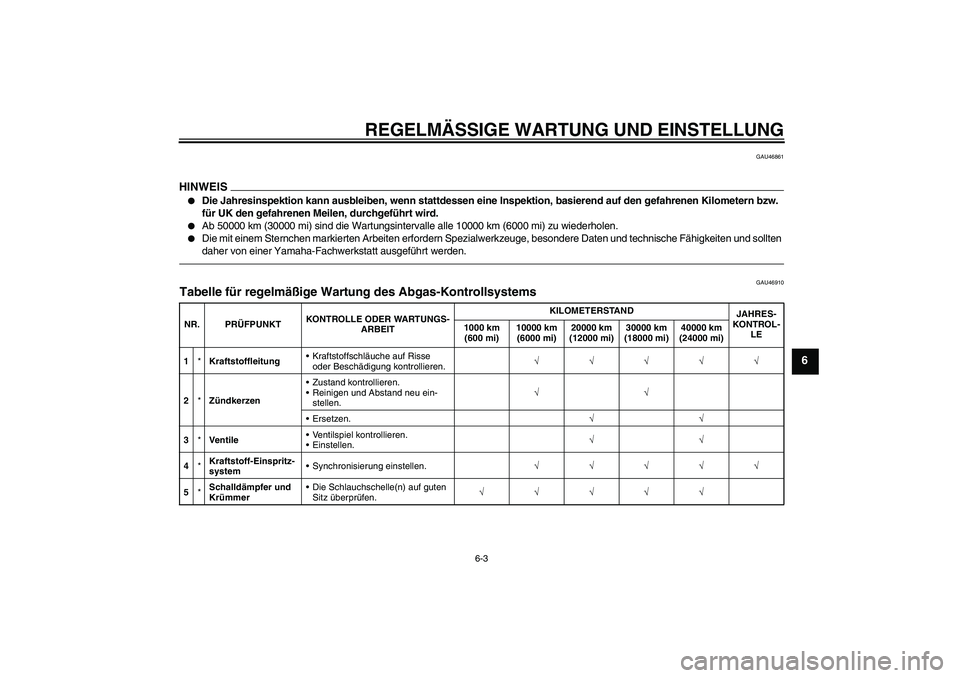

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√
4*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U5YUG5G0.book Page 3 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1770C
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*LuftfiltereinsatzErsetzen.√
2*KupplungDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U5YUG5G0.book Page 4 Monday, March 16, 2009 9:48 AM

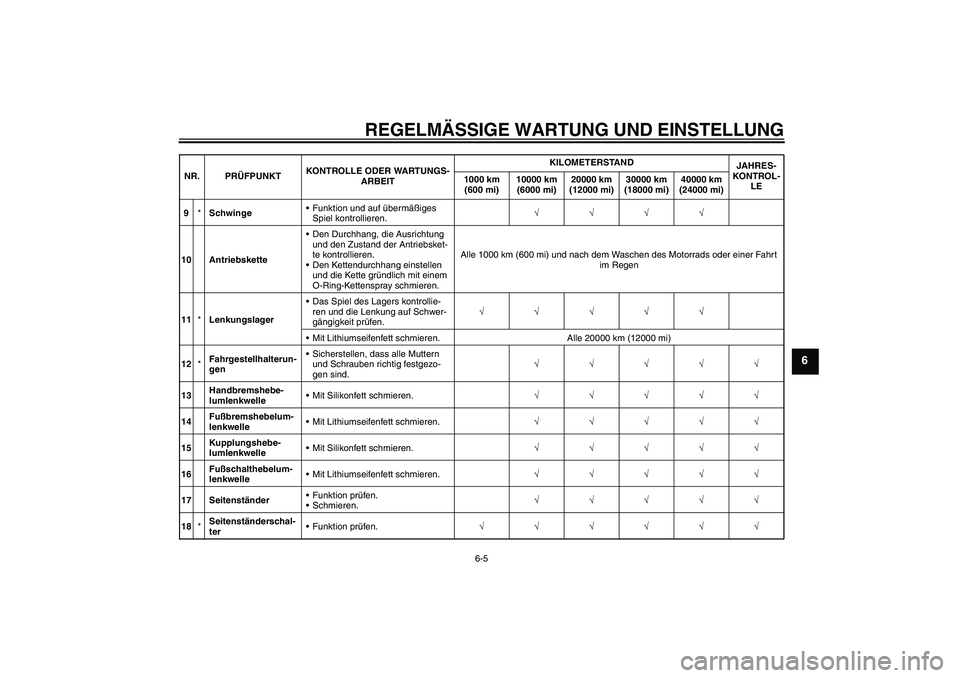

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads oder einer Fahrt
im Regen
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
14Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
15Kupplungshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
16Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
17 SeitenständerFunktion prüfen.
Schmieren.√√√√√
18*Seitenständerschal-
terFunktion prüfen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5YUG5G0.book Page 5 Monday, March 16, 2009 9:48 AM

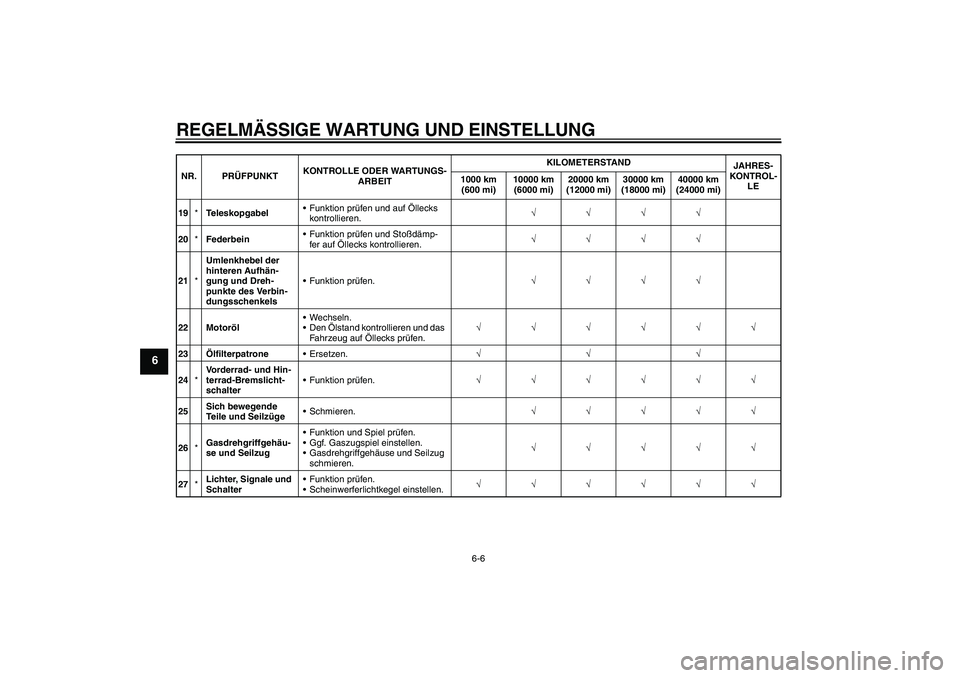

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
19*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
20*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
21*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
22 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
23ÖlfilterpatroneErsetzen.√√√
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
25Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
26*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
27*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5YUG5G0.book Page 6 Monday, March 16, 2009 9:48 AM

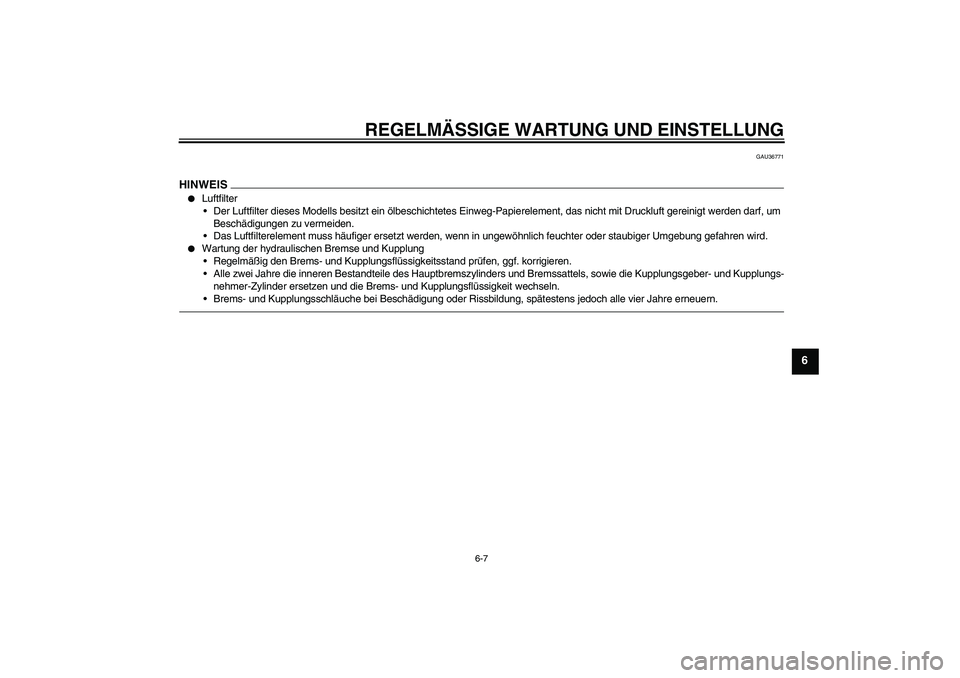

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU36771
HINWEIS

Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5YUG5G0.book Page 7 Monday, March 16, 2009 9:48 AM

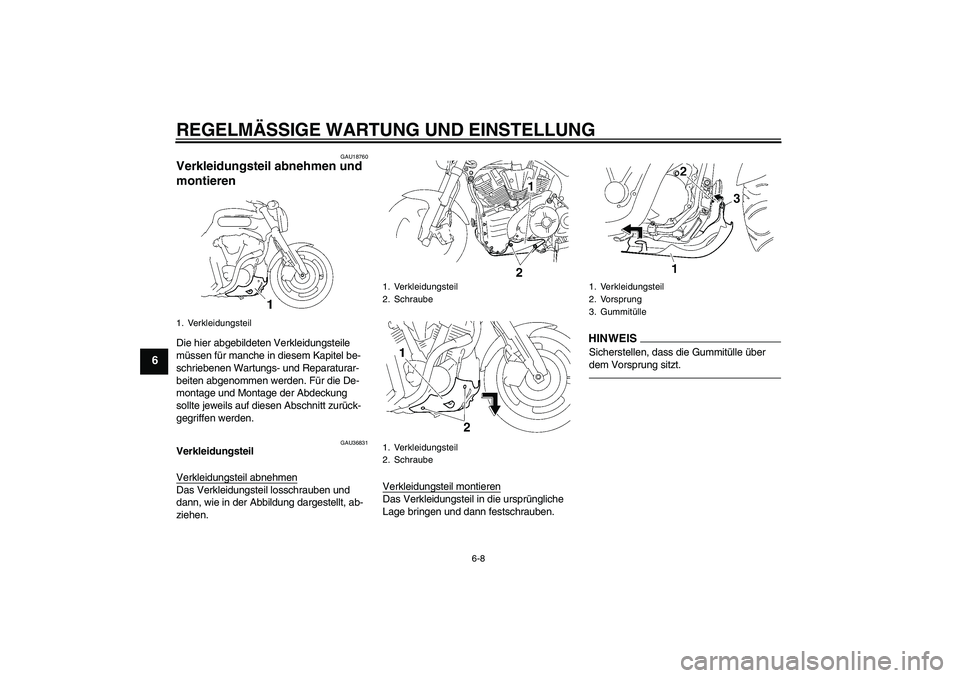

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18760
Verkleidungsteil abnehmen und
montieren Die hier abgebildeten Verkleidungsteile
müssen für manche in diesem Kapitel be-
schriebenen Wartungs- und Reparaturar-
beiten abgenommen werden. Für die De-
montage und Montage der Abdeckung
sollte jeweils auf diesen Abschnitt zurück-
gegriffen werden.
GAU36831
Verkleidungsteil
Verkleidungsteil abnehmenDas Verkleidungsteil losschrauben und
dann, wie in der Abbildung dargestellt, ab-
ziehen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
HINWEISSicherstellen, dass die Gummitülle über
dem Vorsprung sitzt.
1. Verkleidungsteil
1. Verkleidungsteil
2. Schraube
1. Verkleidungsteil
2. Schraube
1. Verkleidungsteil
2. Vorsprung
3. Gummitülle
U5YUG5G0.book Page 8 Monday, March 16, 2009 9:48 AM

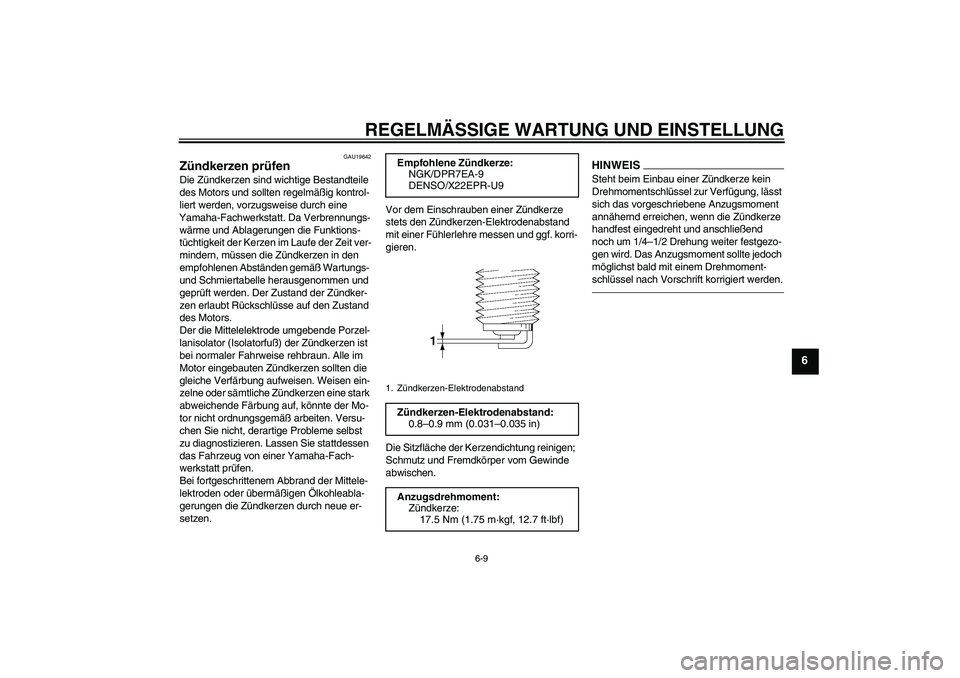

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU19642
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zündkerze:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YUG5G0.book Page 9 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
GAU36809
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen und einige Minu-
ten lang warmlaufen lassen, bis das Öl
seine normale Betriebstemperatur von
60 °C (140 °F) erreicht; anschließend
den Motor weitere zehn Sekunden im
Leerlauf betreiben und dann abstellen.HINWEISEine genaue Ölstandkontrolle wird bei rich-
tiger Temperatur des Motoröls erreicht.
Dazu muss der Motor erst vollständig abge-
kühlt sein und dann einige Minuten lang
warm gelaufen werden, um die normale Be-
triebstemperatur zu erzielen.3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.HINWEI
S
Nur allmählich Öl nachfüllen, um ein Über-
füllen zu vermeiden. Auf halbem Weg zwi-
schen Minimal- und Maximalstand-Markie-
rung steigt der Ölstand plötzlich schneller
an.5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
1. Motoröl-Einfüllschraubverschluss
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Motoröl-Messstab
