ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

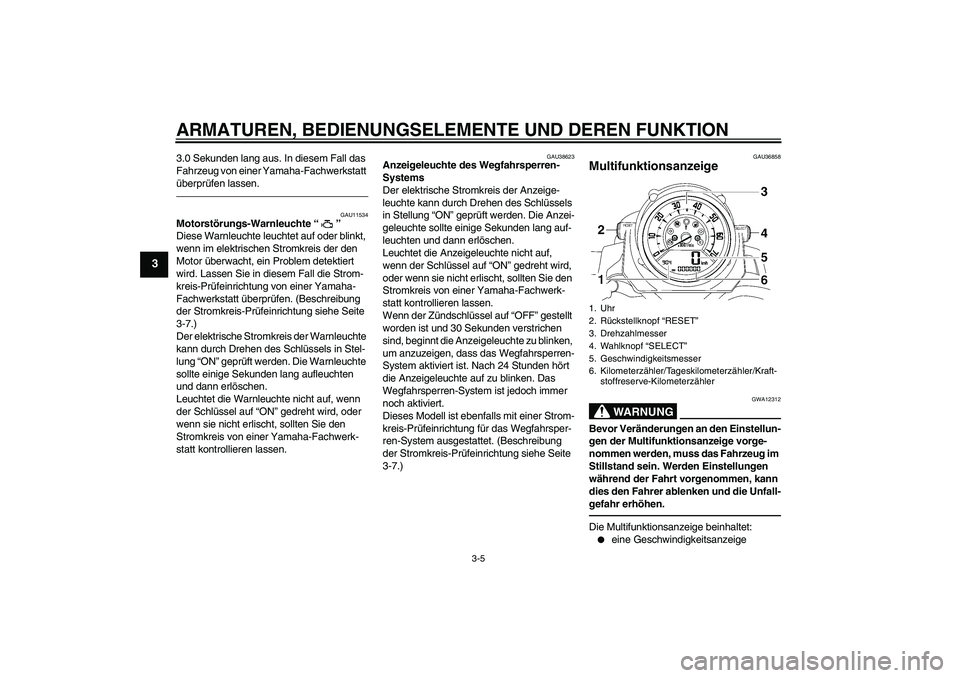

3-5
3
3.0 Sekunden lang aus. In diesem Fall das
Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU11534
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-7.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU38623
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-7.)
GAU36858
Multifunktionsanzeige
WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.Die Multifunktionsanzeige beinhaltet:

eine Geschwindigkeitsanzeige
1. Uhr
2. Rückstellknopf “RESET”
3. Drehzahlmesser
4. Wahlknopf “SELECT”
5. Geschwindigkeitsmesser
6. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5YUG5G0.book Page 5 Monday, March 16, 2009 9:48 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

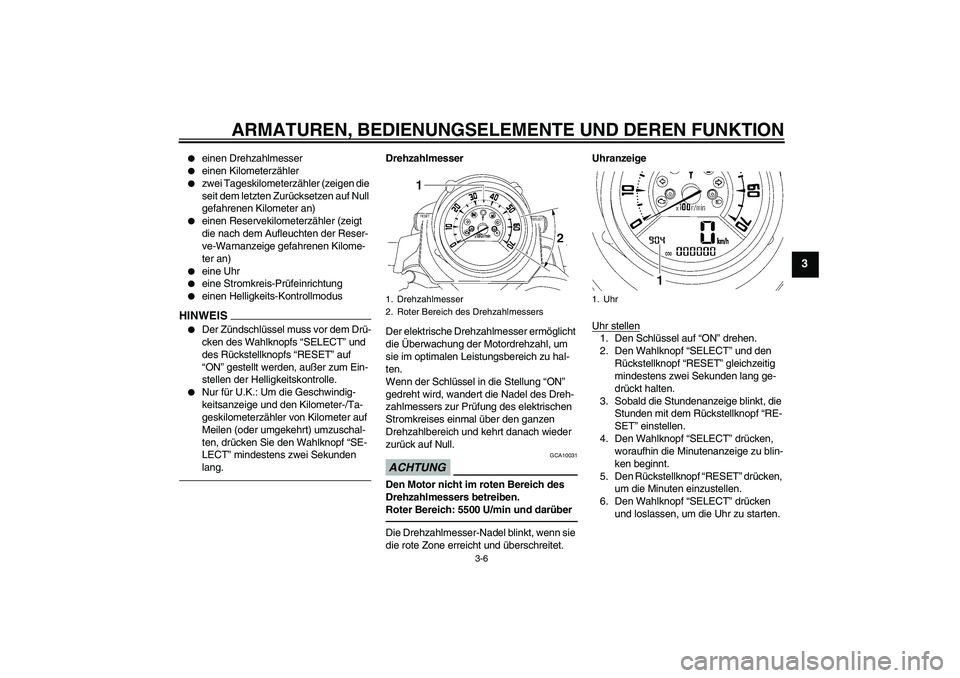

3-6
3


einen Drehzahlmesser


einen Kilometerzähler


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


eine Stromkreis-Prüfeinrichtung


einen Helligkeits-Kontrollmodus
HINWEIS

Der Zündschlüssel muss vor dem Drü-
cken des Wahlknopfs “SELECT” und
des Rückstellknopfs “RESET” auf
“ON” gestellt werden, außer zum Ein-
stellen der Helligkeitskontrolle.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens zwei Sekunden
lang.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 5500 U/min und darüberDie Drehzahlmesser-Nadel blinkt, wenn sie
die rote Zone erreicht und überschreitet.Uhranzeige
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Uhr
U5YUG5G0.book Page 6 Monday, March 16, 2009 9:48 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

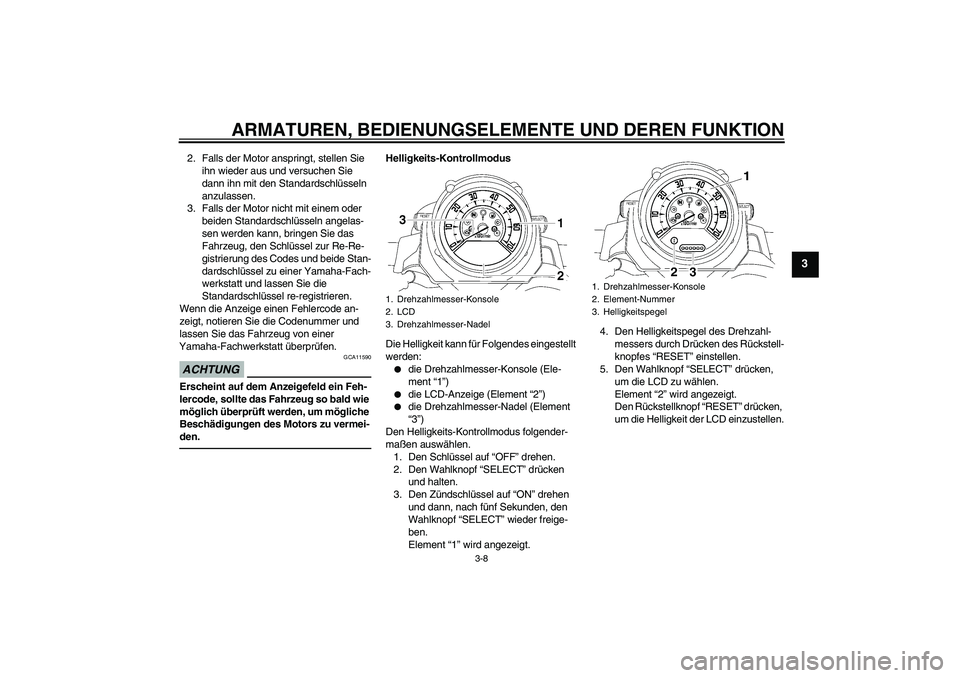

3-8
3
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Helligkeits-Kontrollmodus
Die Helligkeit kann für Folgendes eingestellt
werden:

die Drehzahlmesser-Konsole (Ele-
ment “1”)


die LCD-Anzeige (Element “2”)


die Drehzahlmesser-Nadel (Element
“3”)
Den Helligkeits-Kontrollmodus folgender-
maßen auswählen.
1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und dann, nach fünf Sekunden, den
Wahlknopf “SELECT” wieder freige-
ben.
Element “1” wird angezeigt.4. Den Helligkeitspegel des Drehzahl-
messers durch Drücken des Rückstell-
knopfes “RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die LCD zu wählen.
Element “2” wird angezeigt.
Den Rückstellknopf “RESET” drücken,
um die Helligkeit der LCD einzustellen.
1. Drehzahlmesser-Konsole
2. LCD
3. Drehzahlmesser-Nadel
1. Drehzahlmesser-Konsole
2. Element-Nummer
3. Helligkeitspegel
U5YUG5G0.book Page 8 Monday, March 16, 2009 9:48 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

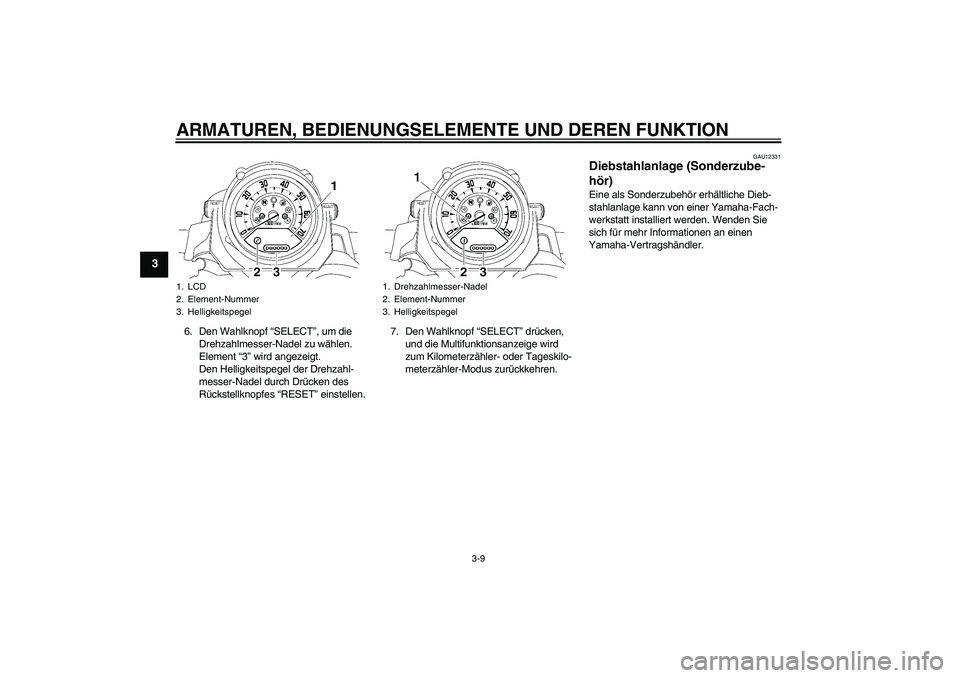

3-9
3
6. Den Wahlknopf “SELECT”, um die
Drehzahlmesser-Nadel zu wählen.
Element “3” wird angezeigt.
Den Helligkeitspegel der Drehzahl-
messer-Nadel durch Drücken des
Rückstellknopfes “RESET” einstellen.7. Den Wahlknopf “SELECT” drücken,
und die Multifunktionsanzeige wird
zum Kilometerzähler- oder Tageskilo-
meterzähler-Modus zurückkehren.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
1. LCD
2. Element-Nummer
3. Helligkeitspegel
1. Drehzahlmesser-Nadel
2. Element-Nummer
3. Helligkeitspegel
