2009 YAMAHA MT-01 Betriebsanleitungen (in German)

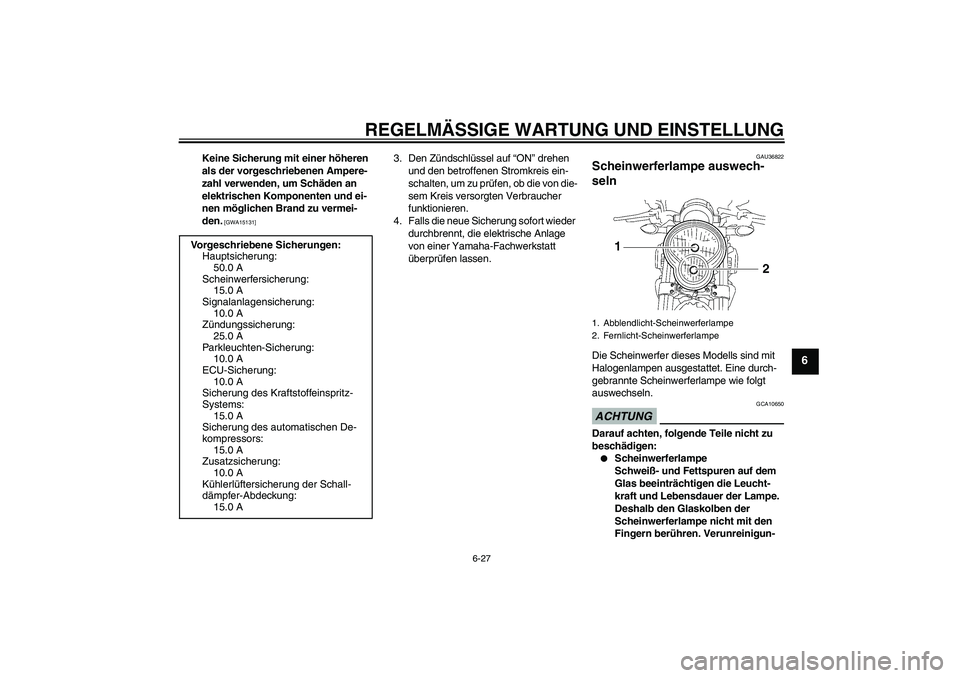

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU36822
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun- Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Parkleuchten-Sicherung:
10.0 A
ECU-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Sicherung des automatischen De-
kompressors:
15.0 A
Zusatzsicherung:
10.0 A
Kühlerlüftersicherung der Schall-
dämpfer-Abdeckung:
15.0 A
1. Abblendlicht-Scheinwerferlampe
2. Fernlicht-Scheinwerferlampe
U5YUG5G0.book Page 27 Monday, March 16, 2009 9:48 AM

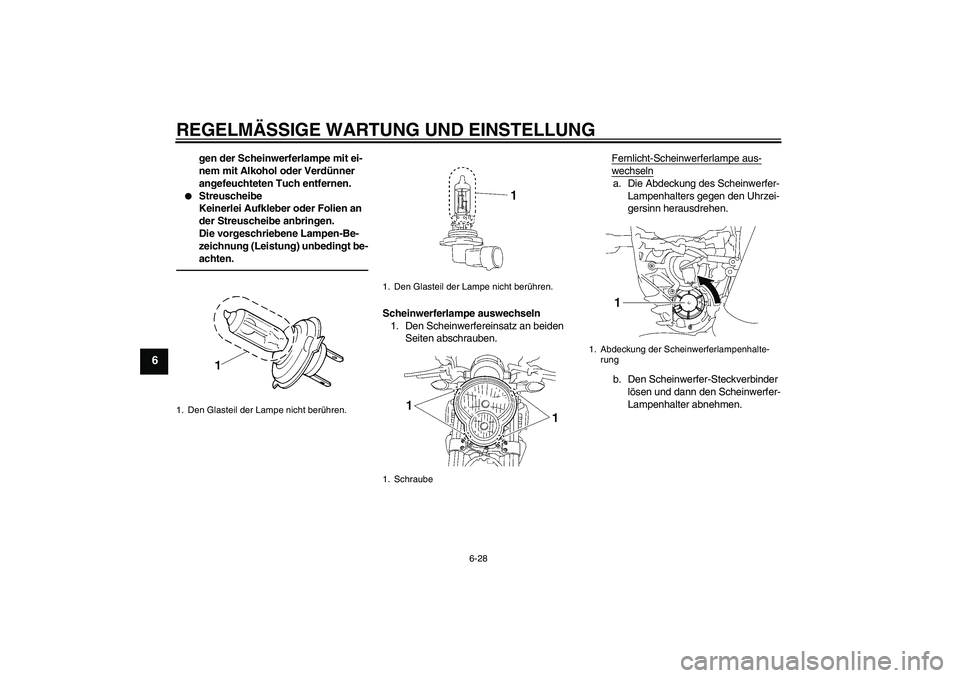

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
Scheinwerferlampe auswechseln
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.Fernlicht-Scheinwerferlampe aus-
wechselna. Die Abdeckung des Scheinwerfer-
Lampenhalters gegen den Uhrzei-
gersinn herausdrehen.
b. Den Scheinwerfer-Steckverbinder
lösen und dann den Scheinwerfer-
Lampenhalter abnehmen.
1. Den Glasteil der Lampe nicht berühren.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Abdeckung der Scheinwerferlampenhalte-
rung
U5YUG5G0.book Page 28 Monday, March 16, 2009 9:48 AM

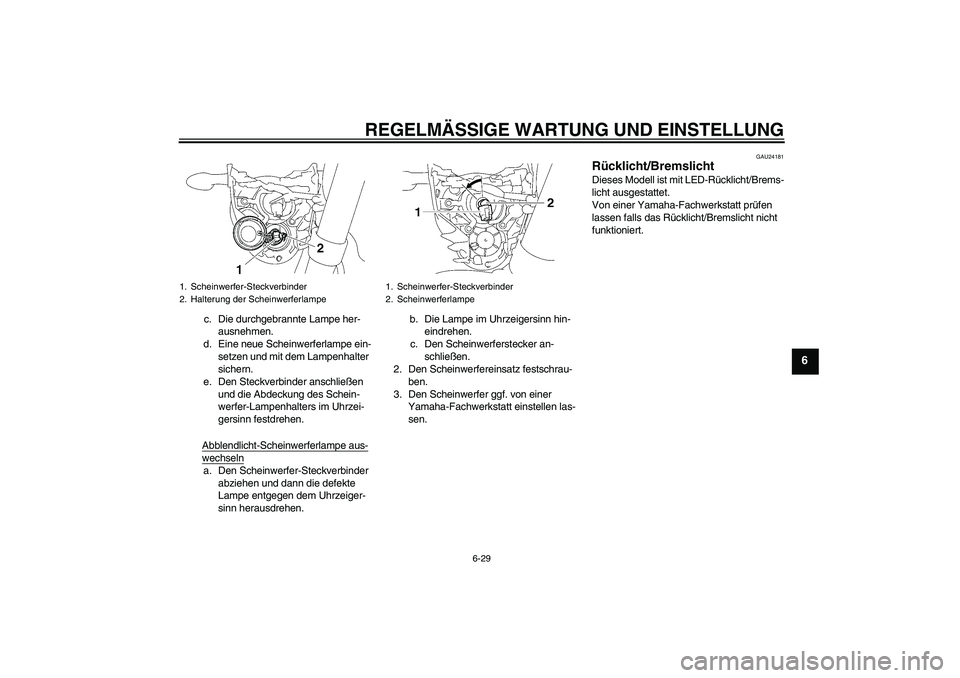

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
c. Die durchgebrannte Lampe her-
ausnehmen.
d. Eine neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
e. Den Steckverbinder anschließen
und die Abdeckung des Schein-
werfer-Lampenhalters im Uhrzei-
gersinn festdrehen.
Abblendlicht-Scheinwerferlampe aus-wechselna. Den Scheinwerfer-Steckverbinder
abziehen und dann die defekte
Lampe entgegen dem Uhrzeiger-
sinn herausdrehen.b. Die Lampe im Uhrzeigersinn hin-
eindrehen.
c. Den Scheinwerferstecker an-
schließen.
2. Den Scheinwerfereinsatz festschrau-
ben.
3. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
2. Scheinwerferlampe
U5YUG5G0.book Page 29 Monday, March 16, 2009 9:48 AM

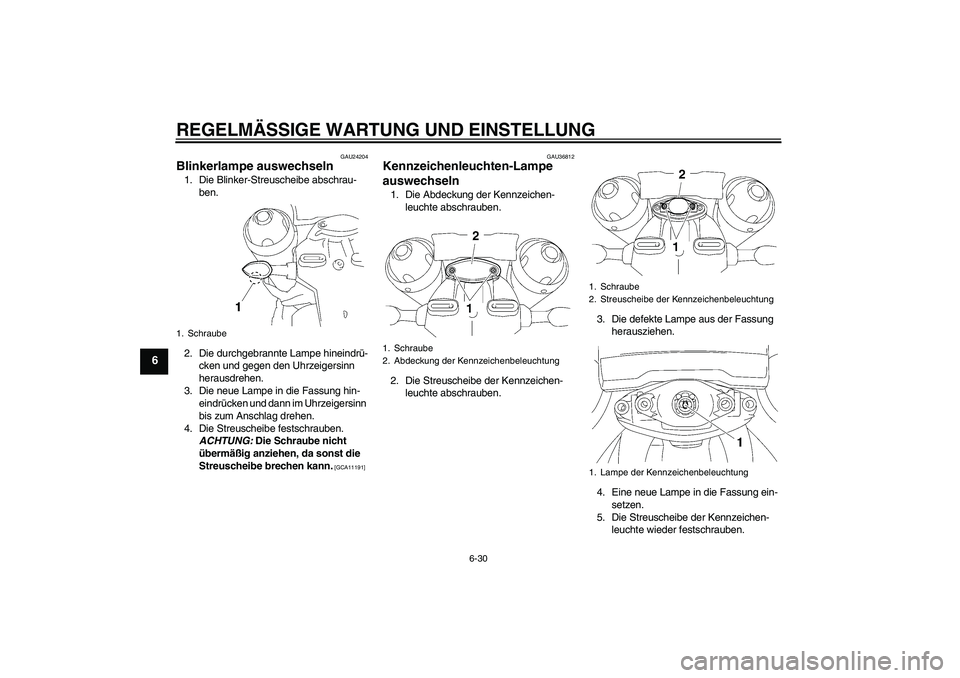

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU36812
Kennzeichenleuchten-Lampe
auswechseln 1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
2. Die Streuscheibe der Kennzeichen-
leuchte abschrauben.3. Die defekte Lampe aus der Fassung
herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Streuscheibe der Kennzeichen-
leuchte wieder festschrauben.
1. Schraube
1. Schraube
2. Abdeckung der Kennzeichenbeleuchtung
1. Schraube
2. Streuscheibe der Kennzeichenbeleuchtung
1. Lampe der Kennzeichenbeleuchtung
U5YUG5G0.book Page 30 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
6. Die Abdeckung der Kennzeichen-
leuchte wieder festschrauben.
GAU36842
Standlichtlampe auswechseln Dieses Modell ist mit drei Standlichtern aus-
gestattet. Eine durchgebrannte Standlicht-
lampe kann folgendermaßen ausgewech-
selt werden.
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
HINWEI
S
Die Schritte 2 und 7 überspringen, wenn die
Standlichtlampe A ersetzt wird.2. Um die Standlichtlampe B oder C zu
ersetzen, die Seitenabdeckungshalte-
rung und die Seitenabdeckung des
entsprechenden Scheinwerfereinsat-
zes abschrauben.
1. Standlichtlampe A
2. Standlichtlampe B
3. Standlichtlampe C
1. Schraube
U5YUG5G0.book Page 31 Monday, March 16, 2009 9:48 AM

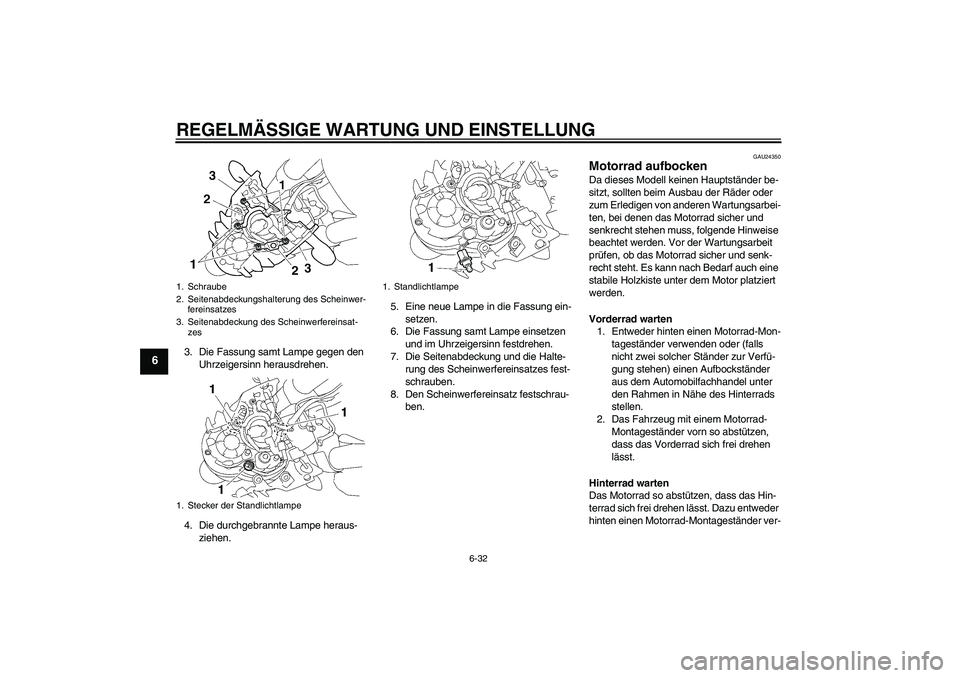

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die durchgebrannte Lampe heraus-
ziehen.5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Die Seitenabdeckung und die Halte-
rung des Scheinwerfereinsatzes fest-
schrauben.
8. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
1. Schraube
2. Seitenabdeckungshalterung des Scheinwer-
fereinsatzes
3. Seitenabdeckung des Scheinwerfereinsat-
zes
1. Stecker der Standlichtlampe
1. Standlichtlampe
U5YUG5G0.book Page 32 Monday, March 16, 2009 9:48 AM

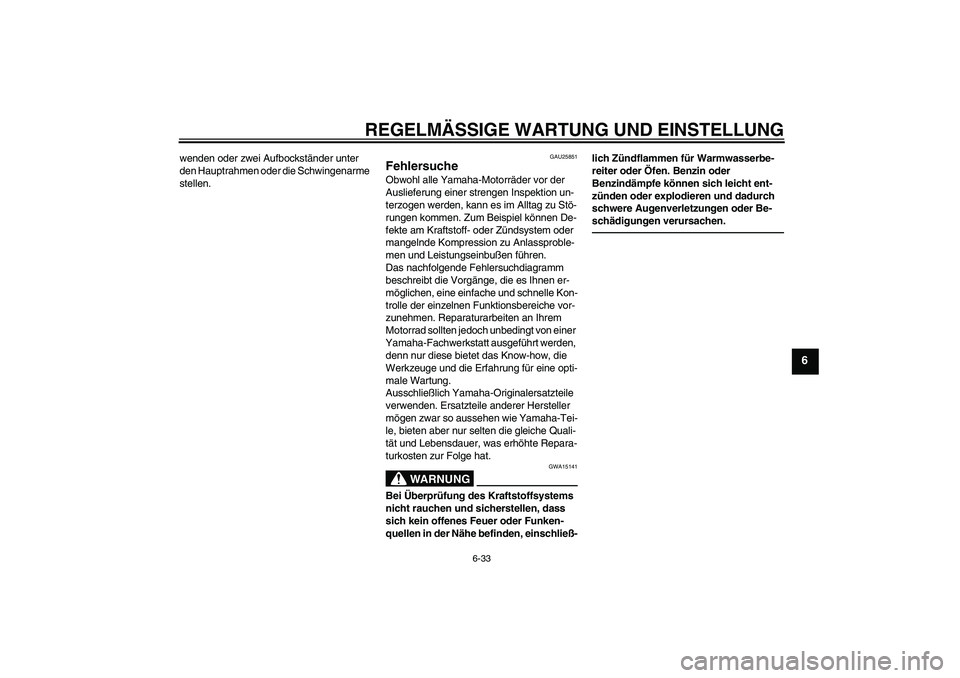

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U5YUG5G0.book Page 33 Monday, March 16, 2009 9:48 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU42601

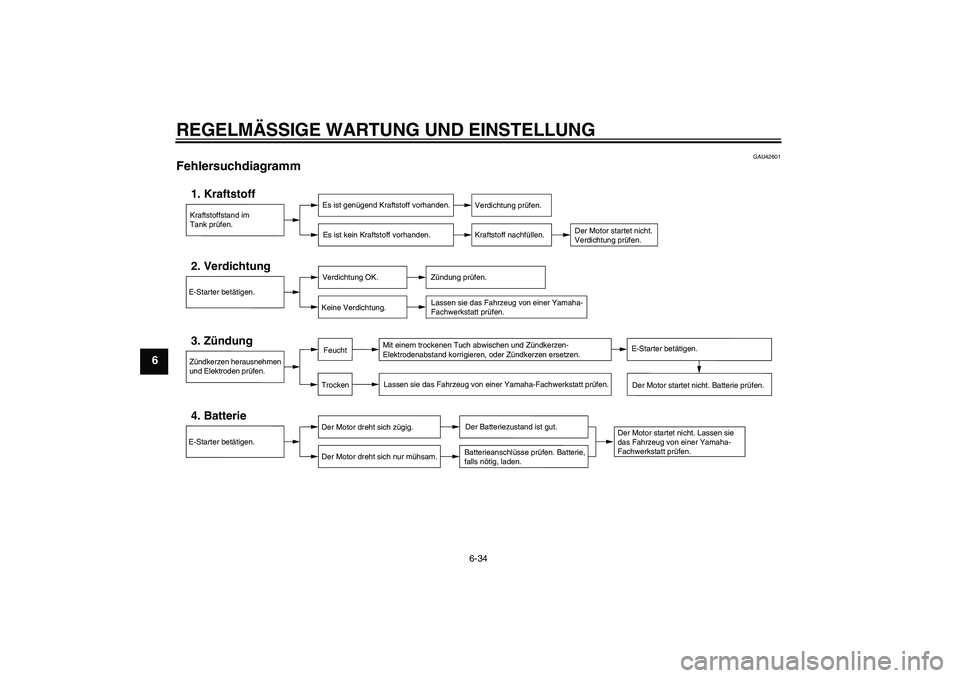

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U5YUG5G0.book Page 34 Monday, March 16, 2009 9:48 AM
