Luz de instrumentos:
12 V, 1,2 W x 2
Testigo de luz de carretera:
12 V, 1,2 W x 1
Luz de aviso del nivel de aceite:
LED x 1
Luz indicadora de intermitencia:
12 V, 1,2 W x 2
Luz de aviso de la temperatura del líquido
refrigerante (CS50Z):
LED x 1
Fusible:Fusible principal:
7,5 A
ESPECIFICACIONES
8-3
8
49D-F8199-S0 12/1/09 17:09 Página 73

SAU26351
Números de identificación
Anote el número de identificación de la
llave, el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o
en caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio previsto
y utilícelo como referencia cuando solicite
una nueva llave.
SAU26410
Número de identificación del
vehículo
1. Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.
1
1
ZAUM0070
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
49D-F8199-S0 12/1/09 17:09 Página 74

SAU26490

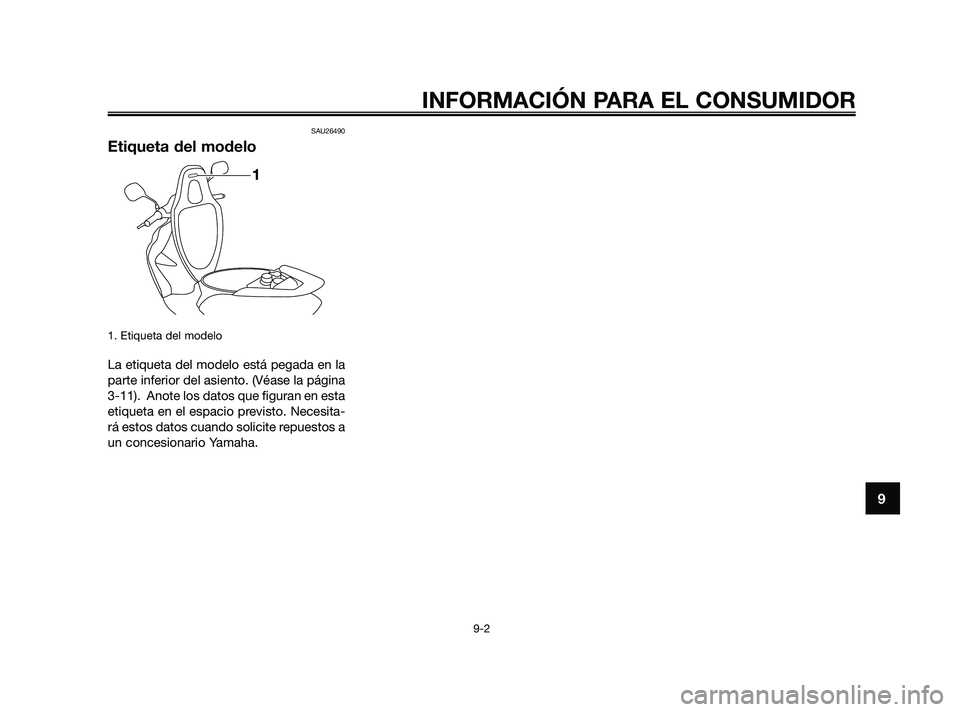

Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-11). Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesita-
rá estos datos cuando solicite repuestos a
un concesionario Yamaha.
1
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
49D-F8199-S0 12/1/09 17:09 Página 75
