2009 YAMAHA JOG50R Betriebsanleitungen (in German)

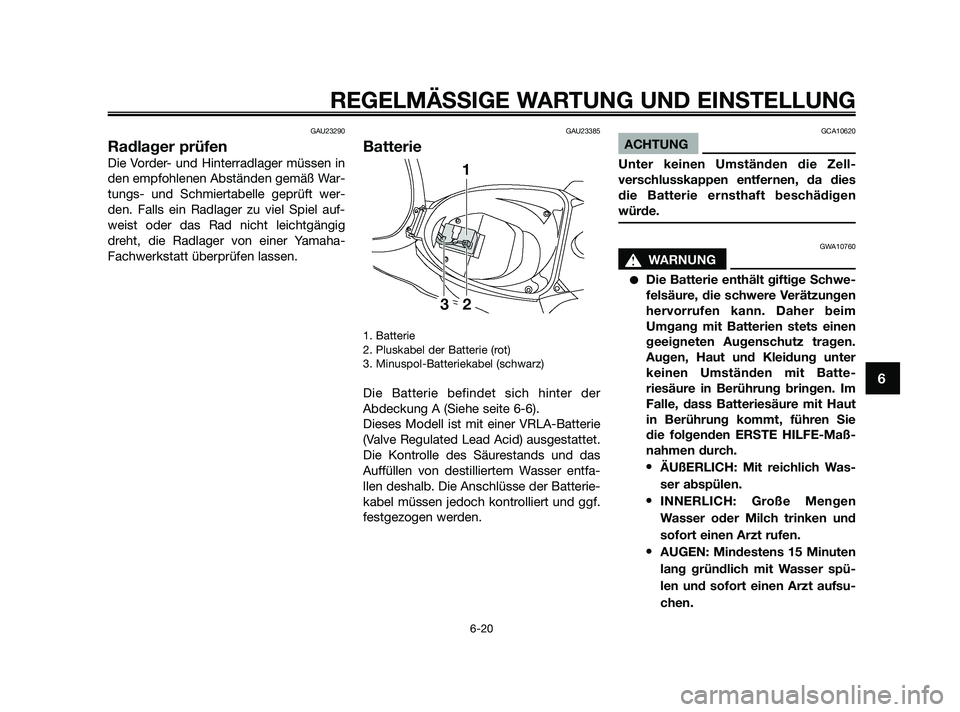

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU23385
Batterie
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
Die Batterie befindet sich hinter der
Abdeckung A (Siehe seite 6-6).
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfa-
llen deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GCA10620
ACHTUNG
Unter keinen Umständen die Zell-
verschlusskappen entfernen, da dies
die Batterie ernsthaft beschädigen
würde.
GWA10760
s s
WARNUNG
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batte-
riesäure in Berührung bringen. Im
Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
49D-F8199-G0 12/1/09 15:50 Página 57

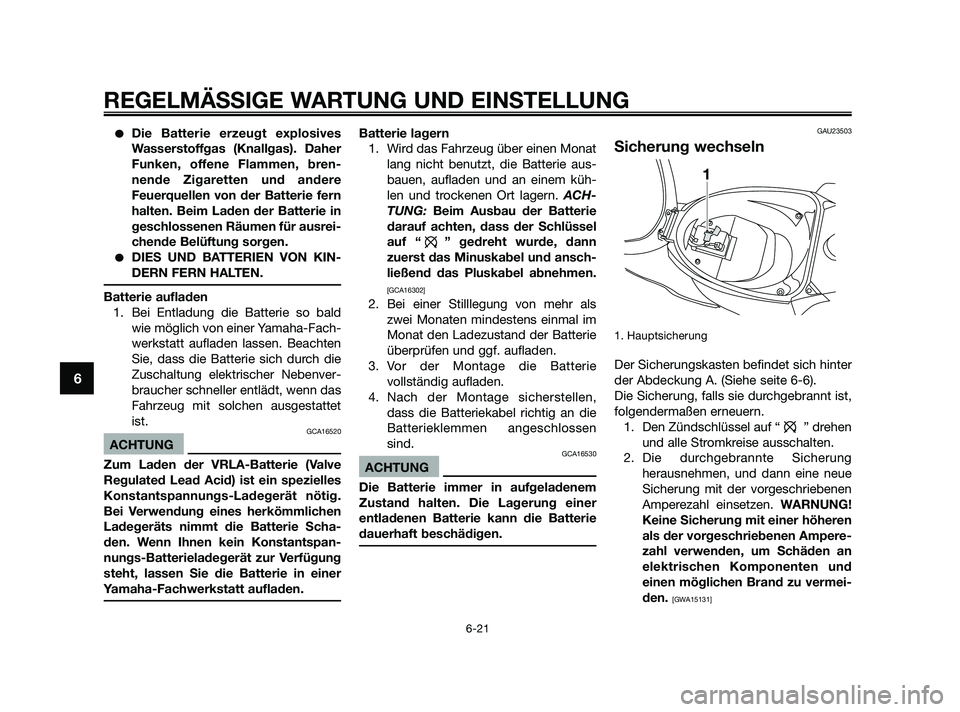

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
1. Bei Entladung die Batterie so bald
wie möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet
ist.
GCA16520
ACHTUNG
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den. Wenn Ihnen kein Konstantspan-
nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem küh-
len und trockenen Ort lagern. ACH-
TUNG: Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
auf “ ” gedreht wurde, dann
zuerst das Minuskabel und ansch-
ließend das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCA16530
ACHTUNG
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
GAU23503
Sicherung wechseln
1. Hauptsicherung
Der Sicherungskasten befindet sich hinter
der Abdeckung A. (Siehe seite 6-6).
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “ ” drehen
und alle Stromkreise ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131]
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
49D-F8199-G0 12/1/09 15:50 Página 58

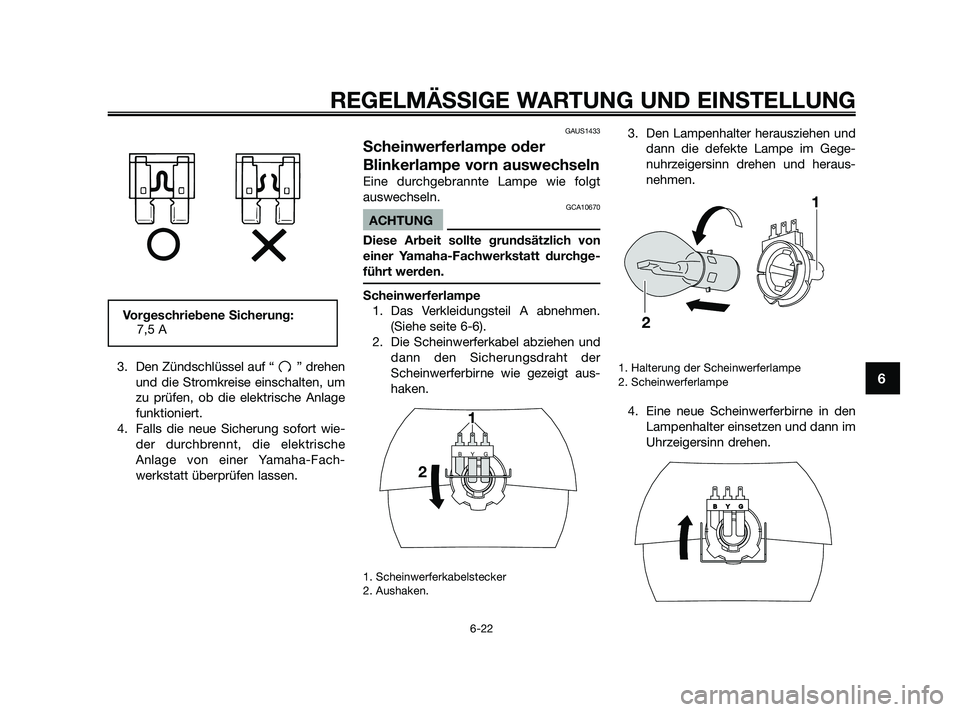

3. Den Zündschlüssel auf “ ” drehen
und die Stromkreise einschalten, um
zu prüfen, ob die elektrische Anlage
funktioniert.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAUS1433
Scheinwerferlampe oder
Blinkerlampe vorn auswechseln
Eine durchgebrannte Lampe wie folgt
auswechseln.
GCA10670
ACHTUNG
Diese Arbeit sollte grundsätzlich von
einer Yamaha-Fachwerkstatt durchge-
führt werden.
Scheinwerferlampe
1. Das Verkleidungsteil A abnehmen.
(Siehe seite 6-6).
2. Die Scheinwerferkabel abziehen und
dann den Sicherungsdraht der
Scheinwerferbirne wie gezeigt aus-
haken.
1. Scheinwerferkabelstecker
2. Aushaken.
3. Den Lampenhalter herausziehen und
dann die defekte Lampe im Gege-
nuhrzeigersinn drehen und heraus-
nehmen.
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
4. Eine neue Scheinwerferbirne in den
Lampenhalter einsetzen und dann im
Uhrzeigersinn drehen.
GGYYBB
1
2
GYB
1
2
Vorgeschriebene Sicherung:
7,5 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
49D-F8199-G0 12/1/09 15:50 Página 59

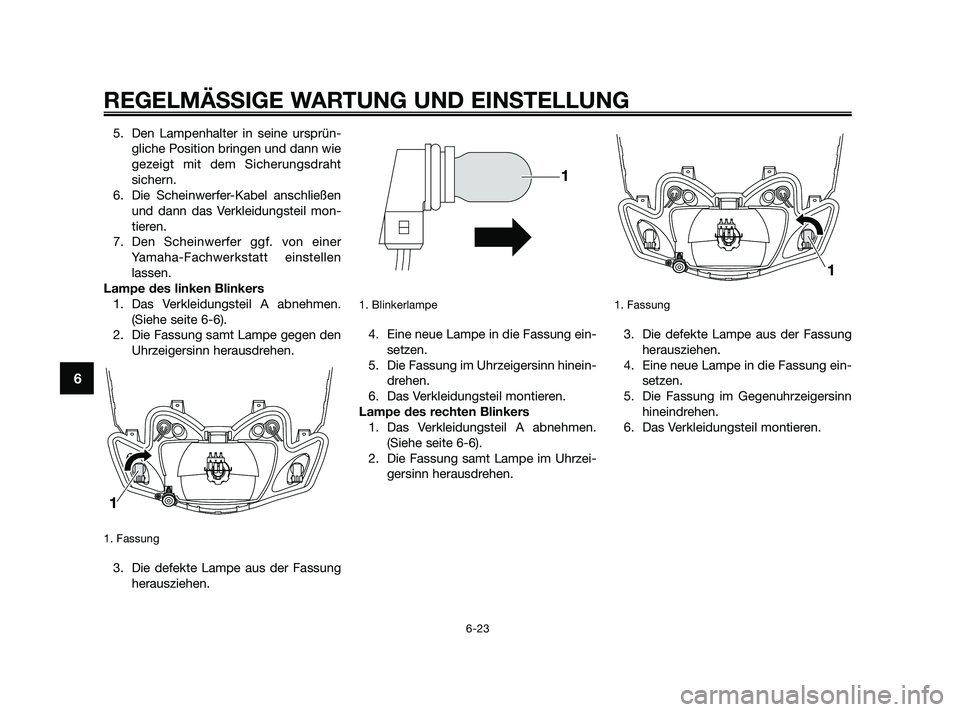

5. Den Lampenhalter in seine ursprün-
gliche Position bringen und dann wie
gezeigt mit dem Sicherungsdraht
sichern.
6. Die Scheinwerfer-Kabel anschließen
und dann das Verkleidungsteil mon-
tieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
Lampe des linken Blinkers
1. Das Verkleidungsteil A abnehmen.
(Siehe seite 6-6).
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Fassung
3. Die defekte Lampe aus der Fassung
herausziehen.
1. Blinkerlampe
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung im Uhrzeigersinn hinein-
drehen.
6. Das Verkleidungsteil montieren.
Lampe des rechten Blinkers
1. Das Verkleidungsteil A abnehmen.
(Siehe seite 6-6).
2. Die Fassung samt Lampe im Uhrzei-
gersinn herausdrehen.
1. Fassung
3. Die defekte Lampe aus der Fassung
herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung im Gegenuhrzeigersinn
hineindrehen.
6. Das Verkleidungsteil montieren.
GGYYBB
1
1
GGYYBB
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
49D-F8199-G0 12/1/09 15:50 Página 60

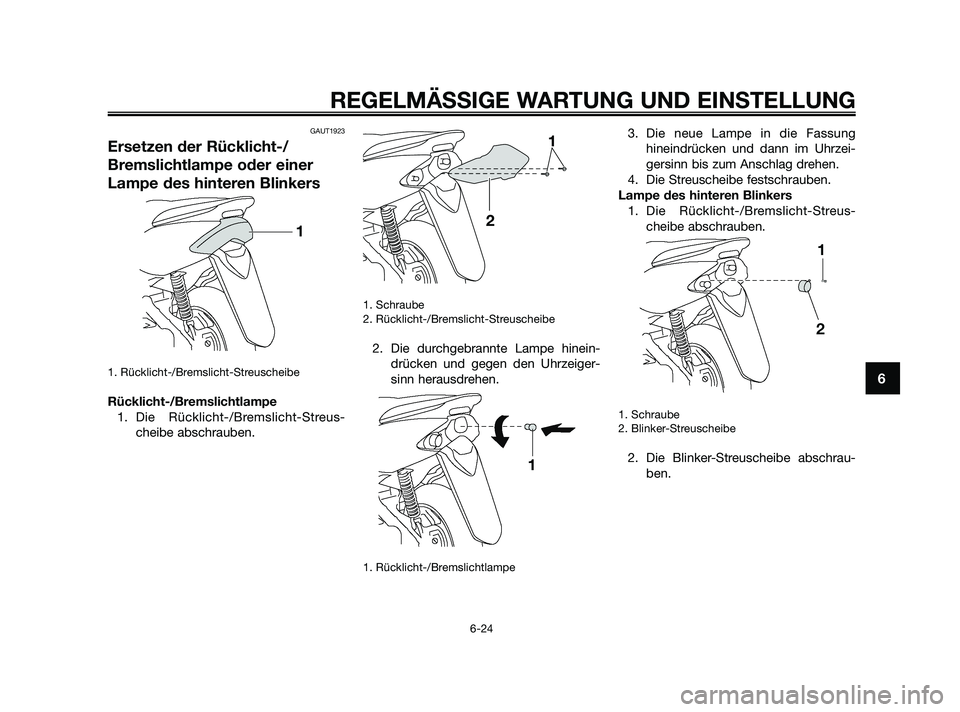

GAUT1923
Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Rücklicht-/Bremslicht-Streuscheibe
Rücklicht-/Bremslichtlampe
1. Die Rücklicht-/Bremslicht-Streus-
cheibe abschrauben.
1. Schraube
2. Rücklicht-/Bremslicht-Streuscheibe
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
1. Rücklicht-/Bremslichtlampe
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-Streus-
cheibe abschrauben.
1. Schraube
2. Blinker-Streuscheibe
2. Die Blinker-Streuscheibe abschrau-
ben.
1
2
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
49D-F8199-G0 12/1/09 15:50 Página 61

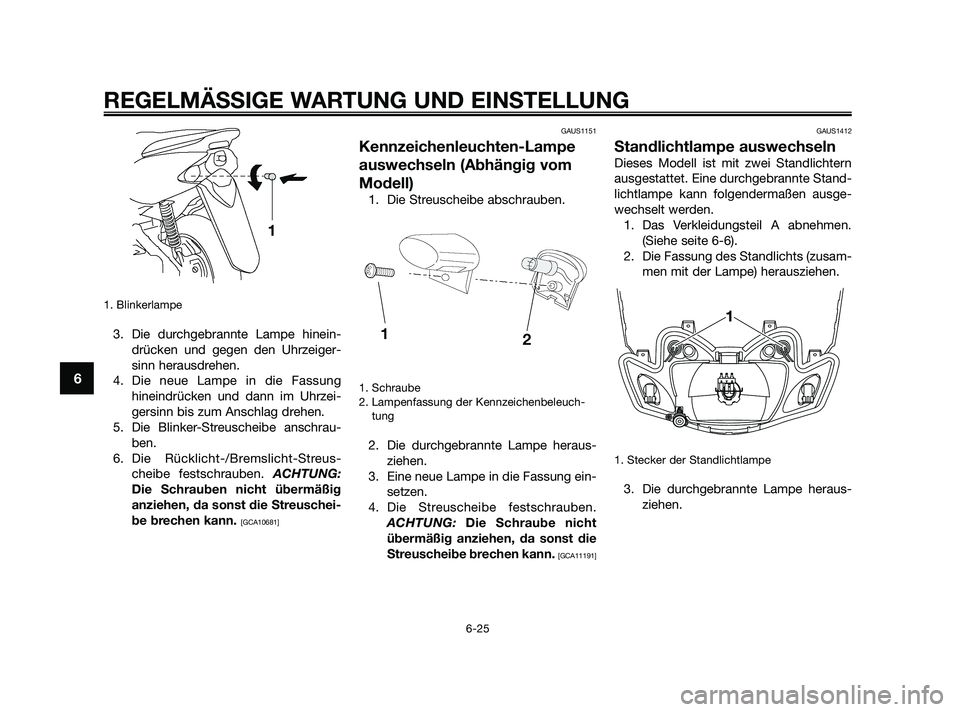

1. Blinkerlampe
3. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
5. Die Blinker-Streuscheibe anschrau-
ben.
6. Die Rücklicht-/Bremslicht-Streus-
cheibe festschrauben. ACHTUNG:
Die Schrauben nicht übermäßig
anziehen, da sonst die Streuschei-
be brechen kann.
[GCA10681]GAUS1151
Kennzeichenleuchten-Lampe
auswechseln (Abhängig vom
Modell)
1. Die Streuscheibe abschrauben.
1. Schraube
2. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAUS1412
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A abnehmen.
(Siehe seite 6-6).
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
1. Stecker der Standlichtlampe
3. Die durchgebrannte Lampe heraus-
ziehen.
GGYYBB
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
49D-F8199-G0 12/1/09 15:50 Página 62

1. Standlichtlampe
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Das Verkleidungsteil montieren.
GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
s s
WARNUNG
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
49D-F8199-G0 12/1/09 15:50 Página 63

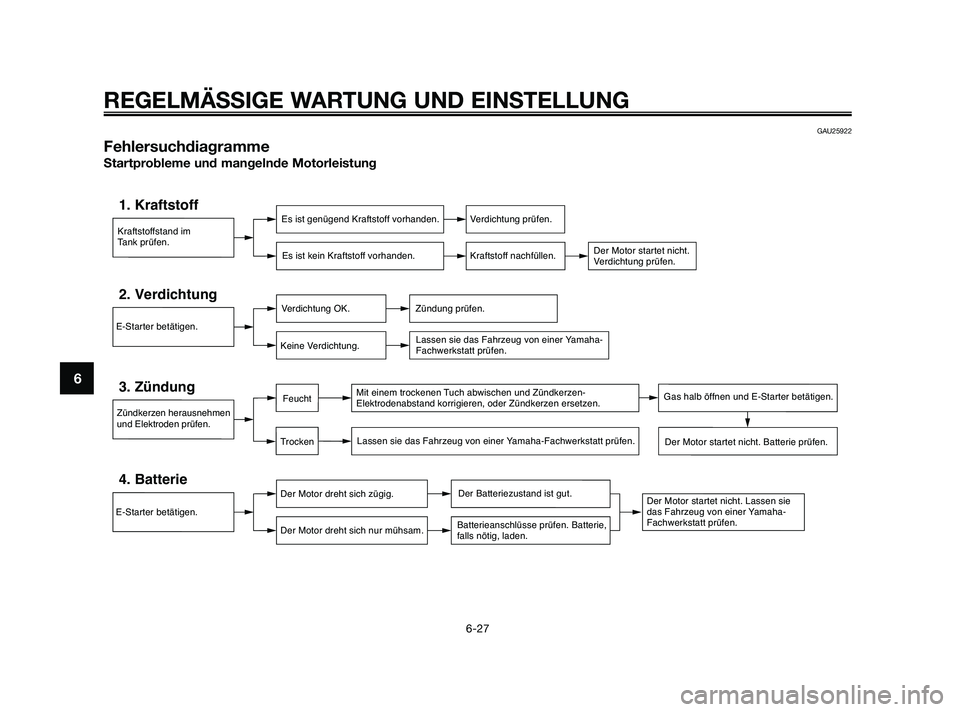

GAU25922
Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtGas halb öffnen und E-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
49D-F8199-G0 12/1/09 15:50 Página 64
