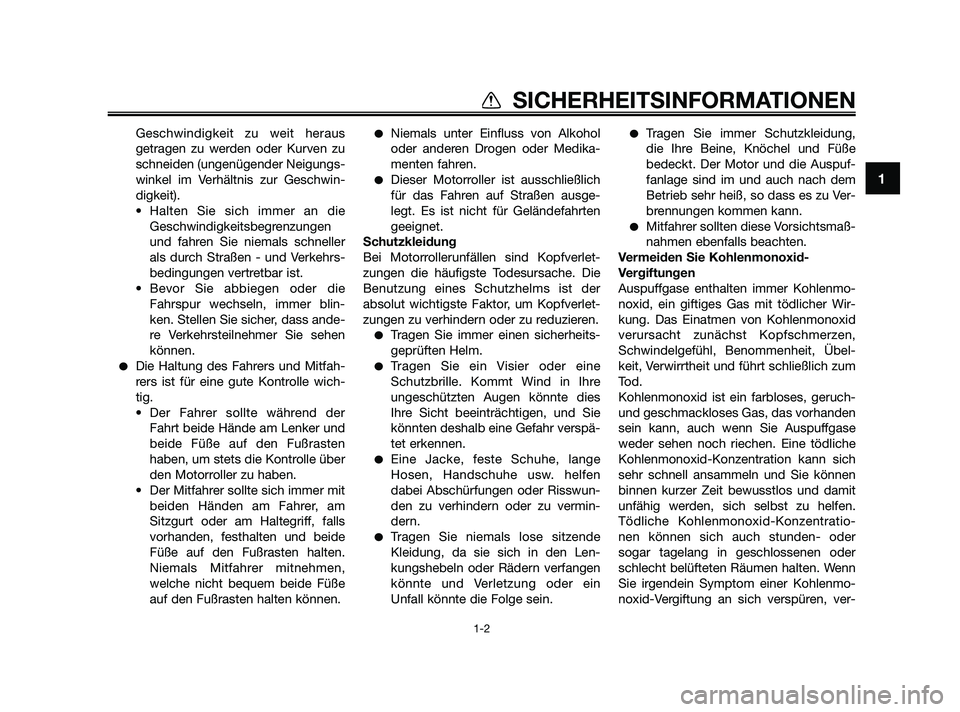

Geschwindigkeit zu weit heraus
getragen zu werden oder Kurven zu
schneiden (ungenügender Neigungs-
winkel im Verhältnis zur Geschwin-
digkeit).
• Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals schneller
als durch Straßen - und Verkehrs-
bedingungen vertretbar ist.
• Bevor Sie abbiegen oder die
Fahrspur wechseln, immer blin-
ken. Stellen Sie sicher, dass ande-
re Verkehrsteilnehmer Sie sehen
können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wich-
tig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten
haben, um stets die Kontrolle über
den Motorroller zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen,
welche nicht bequem beide Füße
auf den Fußrasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausge-
legt. Es ist nicht für Geländefahrten
geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Todesursache. Die
Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen, und Sie
könnten deshalb eine Gefahr verspä-
tet erkennen.
Eine Jacke, feste Schuhe, lange
Hosen, Handschuhe usw. helfen
dabei Abschürfungen oder Risswun-
den zu verhindern oder zu vermin-
dern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfangen
könnte und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
bedeckt. Der Motor und die Auspuf-
fanlage sind im und auch nach dem
Betrieb sehr heiß, so dass es zu Ver-
brennungen kommen kann.
Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-
Vergiftungen
Auspuffgase enthalten immer Kohlenmo-
noxid, ein giftiges Gas mit tödlicher Wir-
kung. Das Einatmen von Kohlenmonoxid
verursacht zunächst Kopfschmerzen,
Schwindelgefühl, Benommenheit, Übel-
keit, Verwirrtheit und führt schließlich zum
Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen.
Tödliche Kohlenmonoxid-Konzentratio-
nen können sich auch stunden- oder
sogar tagelang in geschlossenen oder
schlecht belüfteten Räumen halten. Wenn
Sie irgendein Symptom einer Kohlenmo-
noxid-Vergiftung an sich verspüren, ver-
1
SICHERHEITSINFORMATIONEN
1-2
49D-F8199-G0 12/1/09 15:50 Página 9

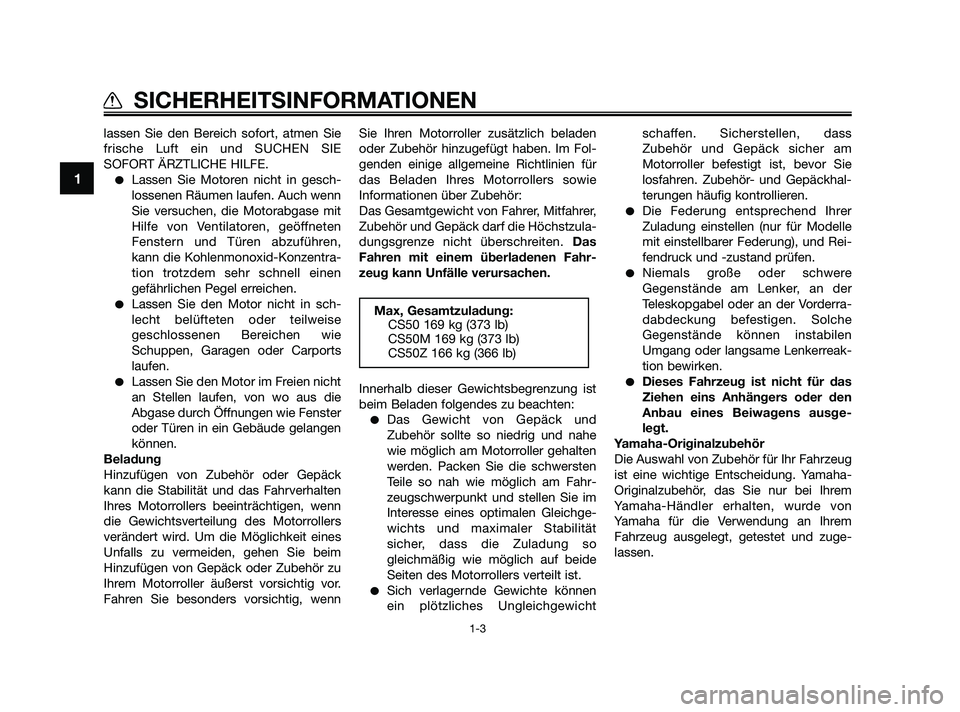

lassen Sie den Bereich sofort, atmen Sie
frische Luft ein und SUCHEN SIE
SOFORT ÄRZTLICHE HILFE.
Lassen Sie Motoren nicht in gesch-
lossenen Räumen laufen. Auch wenn
Sie versuchen, die Motorabgase mit
Hilfe von Ventilatoren, geöffneten
Fenstern und Türen abzuführen,
kann die Kohlenmonoxid-Konzentra-
tion trotzdem sehr schnell einen
gefährlichen Pegel erreichen.
Lassen Sie den Motor nicht in sch-
lecht belüfteten oder teilweise
geschlossenen Bereichen wie
Schuppen, Garagen oder Carports
laufen.
Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die
Abgase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim
Hinzufügen von Gepäck oder Zubehör zu
Ihrem Motorroller äußerst vorsichtig vor.
Fahren Sie besonders vorsichtig, wennSie Ihren Motorroller zusätzlich beladen
oder Zubehör hinzugefügt haben. Im Fol-
genden einige allgemeine Richtlinien für
das Beladen Ihres Motorrollers sowie
Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
Das Gewicht von Gepäck und
Zubehör sollte so niedrig und nahe
wie möglich am Motorroller gehalten
werden. Packen Sie die schwersten
Teile so nah wie möglich am Fahr-
zeugschwerpunkt und stellen Sie im
Interesse eines optimalen Gleichge-
wichts und maximaler Stabilität
sicher, dass die Zuladung so
gleichmäßig wie möglich auf beide
Seiten des Motorrollers verteilt ist.
Sich verlagernde Gewichte können
ein plötzliches Ungleichgewichtschaffen. Sicherstellen, dass
Zubehör und Gepäck sicher am
Motorroller befestigt ist, bevor Sie
losfahren. Zubehör- und Gepäckhal-
terungen häufig kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und Rei-
fendruck und -zustand prüfen.
Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der Vorderra-
dabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerreak-
tion bewirken.
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausge-
legt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zuge-
lassen.
Max, Gesamtzuladung:
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
SICHERHEITSINFORMATIONEN
1-3
49D-F8199-G0 12/1/09 15:50 Página 10

1
SICHERHEITSINFORMATIONEN
1-4

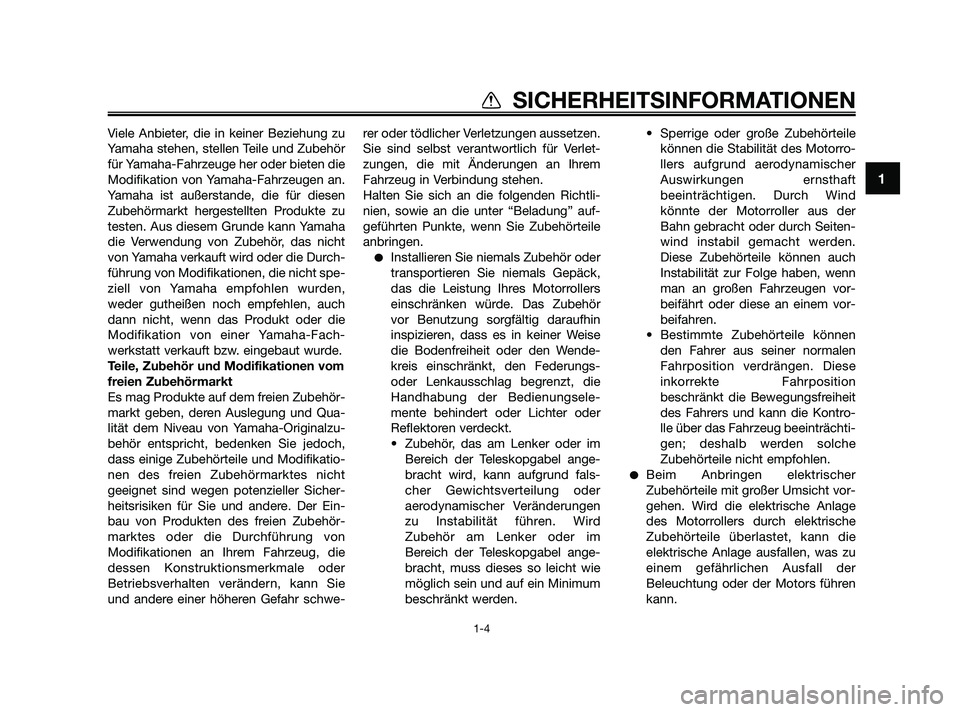

Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen
Zubehörmarkt hergestellten Produkte zu
testen. Aus diesem Grunde kann Yamaha
die Verwendung von Zubehör, das nicht
von Yamaha verkauft wird oder die Durch-
führung von Modifikationen, die nicht spe-
ziell von Yamaha empfohlen wurden,
weder gutheißen noch empfehlen, auch
dann nicht, wenn das Produkt oder die
Modifikation von einer Yamaha-Fach-
werkstatt verkauft bzw. eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qua-
lität dem Niveau von Yamaha-Originalzu-
behör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht
geeignet sind wegen potenzieller Sicher-
heitsrisiken für Sie und andere. Der Ein-
bau von Produkten des freien Zubehör-
marktes oder die Durchführung von
Modifikationen an Ihrem Fahrzeug, die
dessen Konstruktionsmerkmale oder
Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwe-rer oder tödlicher Verletzungen aussetzen.
Sie sind selbst verantwortlich für Verlet-
zungen, die mit Änderungen an Ihrem
Fahrzeug in Verbindung stehen.
Halten Sie sich an die folgenden Richtli-
nien, sowie an die unter “Beladung” auf-
geführten Punkte, wenn Sie Zubehörteile
anbringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör
vor Benutzung sorgfältig daraufhin
inspizieren, dass es in keiner Weise
die Bodenfreiheit oder den Wende-
kreis einschränkt, den Federungs-
oder Lenkausschlag begrenzt, die
Handhabung der Bedienungsele-
mente behindert oder Lichter oder
Reflektoren verdeckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund fals-
cher Gewichtsverteilung oder
aerodynamischer Veränderungen
zu Instabilität führen. Wird
Zubehör am Lenker oder im
Bereich der Teleskopgabel ange-
bracht, muss dieses so leicht wie
möglich sein und auf ein Minimum
beschränkt werden.• Sperrige oder große Zubehörteile
können die Stabilität des Motorro-
llers aufgrund aerodynamischer
Auswirkungen ernsthaft
beeinträchtigen. Durch Wind
könnte der Motorroller aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.
Diese Zubehörteile können auch
Instabilität zur Folge haben, wenn
man an großen Fahrzeugen vor-
beifährt oder diese an einem vor-
beifahren.
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese
inkorrekte Fahrposition
beschränkt die Bewegungsfreiheit
des Fahrers und kann die Kontro-
lle über das Fahrzeug beeinträchti-
gen; deshalb werden solche
Zubehörteile nicht empfohlen.
Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht vor-
gehen. Wird die elektrische Anlage
des Motorrollers durch elektrische
Zubehörteile überlastet, kann die
elektrische Anlage ausfallen, was zu
einem gefährlichen Ausfall der
Beleuchtung oder der Motors führen
kann.
49D-F8199-G0 12/1/09 15:50 Página 11

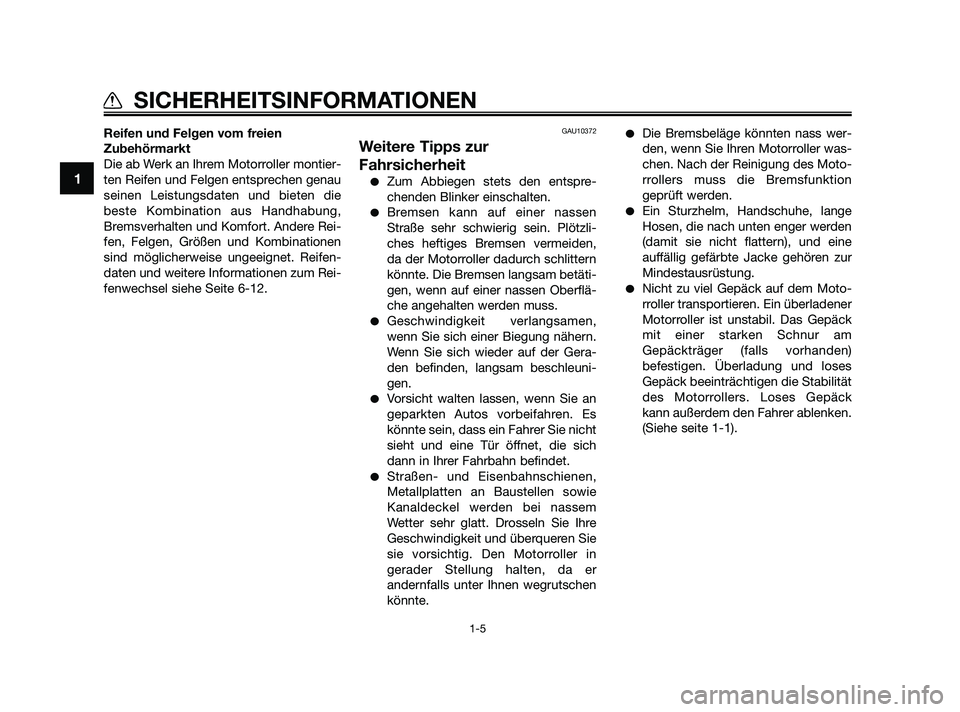

Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die
beste Kombination aus Handhabung,
Bremsverhalten und Komfort. Andere Rei-
fen, Felgen, Größen und Kombinationen
sind möglicherweise ungeeignet. Reifen-
daten und weitere Informationen zum Rei-
fenwechsel siehe Seite 6-12.GAU10372
Weitere Tipps zur
Fahrsicherheit
Zum Abbiegen stets den entspre-
chenden Blinker einschalten.
Bremsen kann auf einer nassen
Straße sehr schwierig sein. Plötzli-
ches heftiges Bremsen vermeiden,
da der Motorroller dadurch schlittern
könnte. Die Bremsen langsam betäti-
gen, wenn auf einer nassen Oberflä-
che angehalten werden muss.
Geschwindigkeit verlangsamen,
wenn Sie sich einer Biegung nähern.
Wenn Sie sich wieder auf der Gera-
den befinden, langsam beschleuni-
gen.
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich
dann in Ihrer Fahrbahn befindet.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Drosseln Sie Ihre
Geschwindigkeit und überqueren Sie
sie vorsichtig. Den Motorroller in
gerader Stellung halten, da er
andernfalls unter Ihnen wegrutschen
könnte.
Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller was-
chen. Nach der Reinigung des Moto-
rrollers muss die Bremsfunktion
geprüft werden.
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine
auffällig gefärbte Jacke gehören zur
Mindestausrüstung.
Nicht zu viel Gepäck auf dem Moto-
rroller transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am
Gepäckträger (falls vorhanden)
befestigen. Überladung und loses
Gepäck beeinträchtigen die Stabilität
des Motorrollers. Loses Gepäck
kann außerdem den Fahrer ablenken.
(Siehe seite 1-1).
1
SICHERHEITSINFORMATIONEN
1-5
49D-F8199-G0 12/1/09 15:50 Página 12

GAU32220
Linke Seitenansicht
CS50/CS50M
1
2
3
4
5
6 7
8
BESCHREIBUNG
2-1
2
1. Ablagefach (Seite 3-11)
2. Federbein (Seite 3-12)
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-8)
4. Einstellmutter (Seite 6-14)5. Achsgetriebeöl-Ablassschraube (Seite 6-8)
6. Kickstarter (Seite 3-10)
7. Luftfiltereinsatz (Seite 6-10)
8. Scheibenbremsbelag (Vorderradbremse) (Seite 6-15)
49D-F8199-G0 12/1/09 15:50 Página 13

CS50Z
1
2
3
4
5
6 7
9
8
BESCHREIBUNG
2-2
2
1. Ablagefach (Seite 3-11)
2. Federbein (Seite 3-12)
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-8)
4. Einstellmutter (Seite 6-14)
5. Achsgetriebeöl-Ablassschraube (Seite 6-8)6. Kickstarter (Seite 3-10)
7. Luftfiltereinsatz (Seite 6-10)
8. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-9)
9. Scheibenbremsbelag (Vorderradbremse) (Seite 6-15)
49D-F8199-G0 12/1/09 15:50 Página 14

GAU32230
Rechte Seitenansicht
CS50/CS50M
1
3 24
67
9
85
BESCHREIBUNG
2-3
2
1. Haltegriff (Seite 5-2)
2. Öltankverschluss (Seite 3-7, 3-9)
3. Kraftstofftank-Verschluss (Seite 3-7)
4. Sitzbank (Seite 3-10)
5. Batterie (Seite 6-20)6. Sicherung (Seite 6-21)
7. Gepäckhaken (Seite 3-13)
8. Hauptständer (Seite 6-18)
9. Beifahrer-Fußraste
49D-F8199-G0 12/1/09 15:50 Página 15

CS50Z
13 24
678
1095
BESCHREIBUNG
2-4
2
1. Haltegriff (Seite 5-2)
2. Öltankverschluss (Seite 3-7, 3-9)
3. Kraftstofftank-Verschluss (Seite 3-7)
4. Sitzbank (Seite 3-10)
5. Batterie (Seite 6-20)6. Sicherung (Seite 6-21)
7. Gepäckhaken (Seite 3-13)
8. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-9)
9. Hauptständer (Seite 6-18)
10. Beifahrer-Fußraste
49D-F8199-G0 12/1/09 15:50 Página 16
