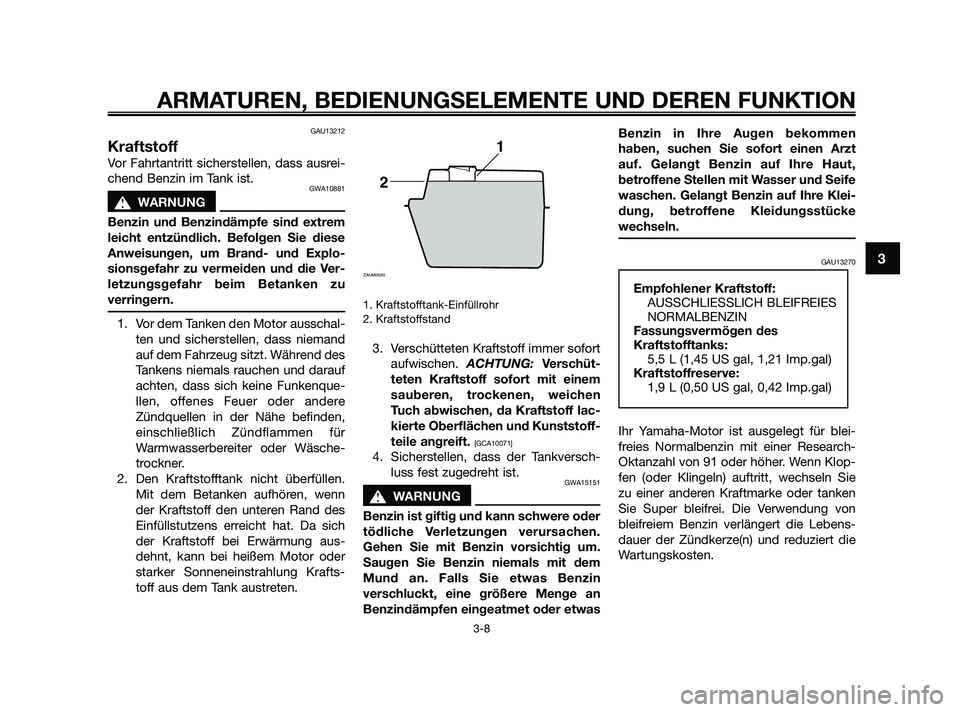

GAU13212
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
GWA10881
s s
WARNUNG
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explo-
sionsgefahr zu vermeiden und die Ver-
letzungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenque-
llen, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Mit dem Betanken aufhören, wenn
der Kraftstoff den unteren Rand des
Einfüllstutzens erreicht hat. Da sich
der Kraftstoff bei Erwärmung aus-
dehnt, kann bei heißem Motor oder
starker Sonneneinstrahlung Krafts-
toff aus dem Tank austreten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschüt-
teten Kraftstoff sofort mit einem
sauberen, trockenen, weichen
Tuch abwischen, da Kraftstoff lac-
kierte Oberflächen und Kunststoff-
teile angreift.
[GCA10071]
4. Sicherstellen, dass der Tankversch-
luss fest zugedreht ist.
GWA15151
s s
WARNUNG
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen.
Gehen Sie mit Benzin vorsichtig um.
Saugen Sie Benzin niemals mit dem
Mund an. Falls Sie etwas Benzin
verschluckt, eine größere Menge an
Benzindämpfen eingeatmet oder etwasBenzin in Ihre Augen bekommen
haben, suchen Sie sofort einen Arzt
auf. Gelangt Benzin auf Ihre Haut,
betroffene Stellen mit Wasser und Seife
waschen. Gelangt Benzin auf Ihre Klei-
dung, betroffene Kleidungsstücke
wechseln.
GAU13270
Ihr Yamaha-Motor ist ausgelegt für blei-
freies Normalbenzin mit einer Research-
Oktanzahl von 91 oder höher. Wenn Klop-
fen (oder Klingeln) auftritt, wechseln Sie
zu einer anderen Kraftmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des
Kraftstofftanks:
5,5 L (1,45 US gal, 1,21 Imp.gal)
Kraftstoffreserve:
1,9 L (0,50 US gal, 0,42 Imp.gal)
1
2
ZAUM0020
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
49D-F8199-G0 12/1/09 15:50 Página 25

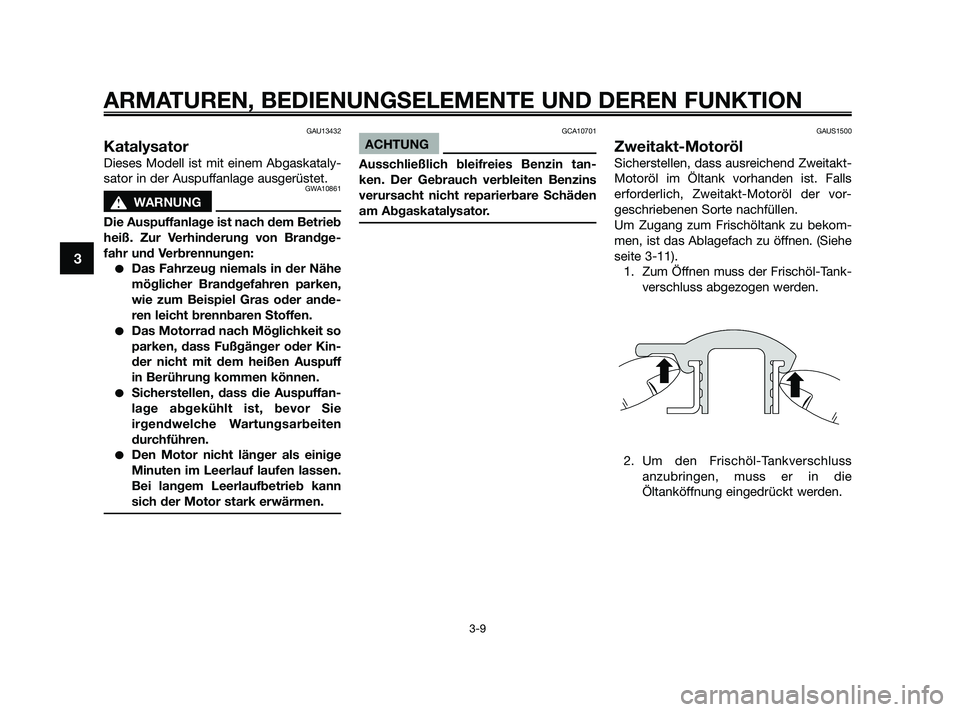

GAU13432
Katalysator
Dieses Modell ist mit einem Abgaskataly-
sator in der Auspuffanlage ausgerüstet.
GWA10861
s s
WARNUNG
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandge-
fahr und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.
Das Motorrad nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff
in Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie
irgendwelche Wartungsarbeiten
durchführen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GCA10701
ACHTUNG
Ausschließlich bleifreies Benzin tan-
ken. Der Gebrauch verbleiten Benzins
verursacht nicht reparierbare Schäden
am Abgaskatalysator.
GAUS1500
Zweitakt-Motoröl
Sicherstellen, dass ausreichend Zweitakt-
Motoröl im Öltank vorhanden ist. Falls
erforderlich, Zweitakt-Motoröl der vor-
geschriebenen Sorte nachfüllen.
Um Zugang zum Frischöltank zu bekom-
men, ist das Ablagefach zu öffnen. (Siehe
seite 3-11).
1. Zum Öffnen muss der Frischöl-Tank-
verschluss abgezogen werden.
2. Um den Frischöl-Tankverschluss
anzubringen, muss er in die
Öltanköffnung eingedrückt werden.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
49D-F8199-G0 12/1/09 15:50 Página 26

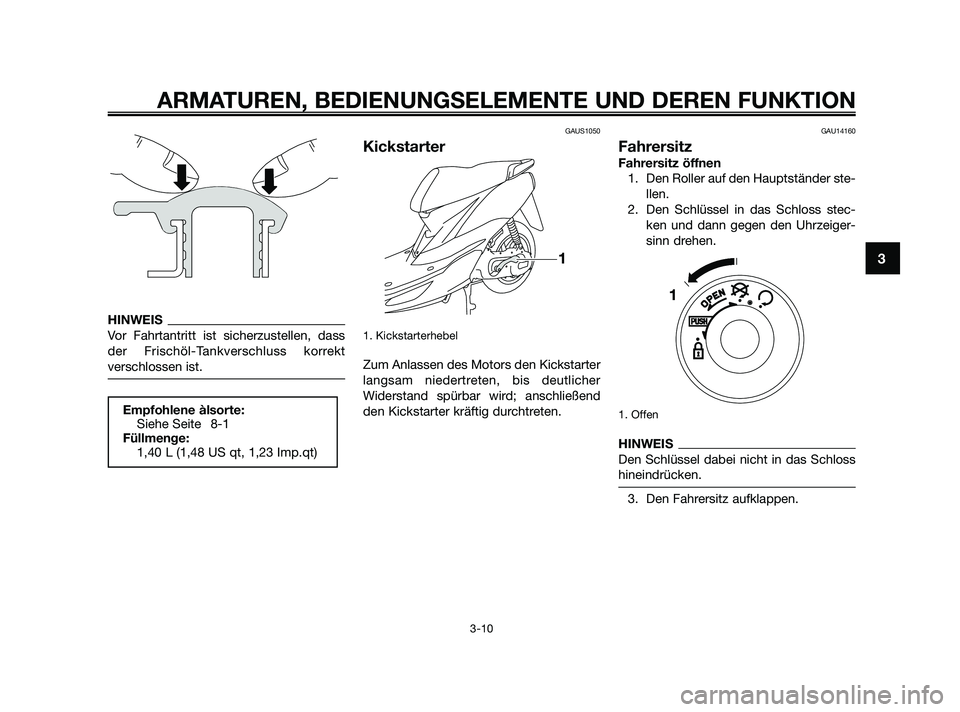

HINWEIS
Vor Fahrtantritt ist sicherzustellen, dass
der Frischöl-Tankverschluss korrekt
verschlossen ist.
GAUS1050
Kickstarter
1. Kickstarterhebel
Zum Anlassen des Motors den Kickstarter
langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend
den Kickstarter kräftig durchtreten.
GAU14160
Fahrersitz
Fahrersitz öffnen
1. Den Roller auf den Hauptständer ste-
llen.
2. Den Schlüssel in das Schloss stec-
ken und dann gegen den Uhrzeiger-
sinn drehen.
1. Offen
HINWEIS
Den Schlüssel dabei nicht in das Schloss
hineindrücken.
3. Den Fahrersitz aufklappen.
1
1
Empfohlene àlsorte:
Siehe Seite 8-1
Füllmenge:
1,40 L (1,48 US qt, 1,23 Imp.qt)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
49D-F8199-G0 12/1/09 15:50 Página 27

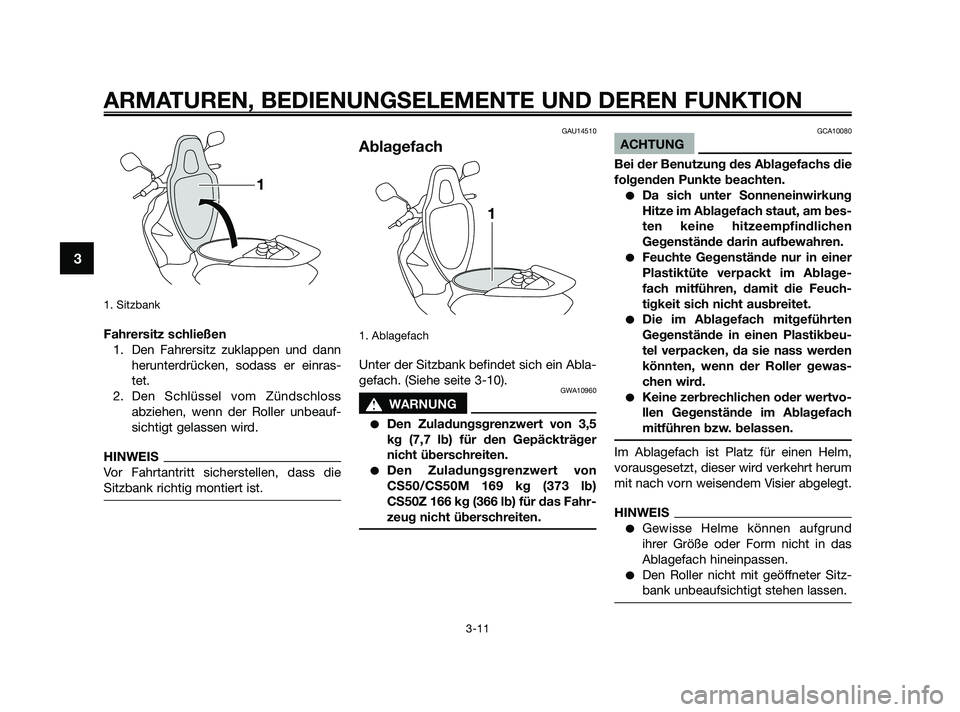

1. Sitzbank
Fahrersitz schließen
1. Den Fahrersitz zuklappen und dann
herunterdrücken, sodass er einras-
tet.
2. Den Schlüssel vom Zündschloss
abziehen, wenn der Roller unbeauf-
sichtigt gelassen wird.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAU14510
Ablagefach
1. Ablagefach
Unter der Sitzbank befindet sich ein Abla-
gefach. (Siehe seite 3-10).
GWA10960
s s
WARNUNG
Den Zuladungsgrenzwert von 3,5
kg (7,7 lb) für den Gepäckträger
nicht überschreiten.
Den Zuladungsgrenzwert von
CS50/CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb) für das Fahr-
zeug nicht überschreiten.
GCA10080
ACHTUNG
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen
Gegenstände darin aufbewahren.
Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablage-
fach mitführen, damit die Feuch-
tigkeit sich nicht ausbreitet.
Die im Ablagefach mitgeführten
Gegenstände in einen Plastikbeu-
tel verpacken, da sie nass werden
könnten, wenn der Roller gewas-
chen wird.
Keine zerbrechlichen oder wertvo-
llen Gegenstände im Ablagefach
mitführen bzw. belassen.
Im Ablagefach ist Platz für einen Helm,
vorausgesetzt, dieser wird verkehrt herum
mit nach vorn weisendem Visier abgelegt.
HINWEIS
Gewisse Helme können aufgrund
ihrer Größe oder Form nicht in das
Ablagefach hineinpassen.
Den Roller nicht mit geöffneter Sitz-
bank unbeaufsichtigt stehen lassen.
1
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
49D-F8199-G0 12/1/09 15:50 Página 28

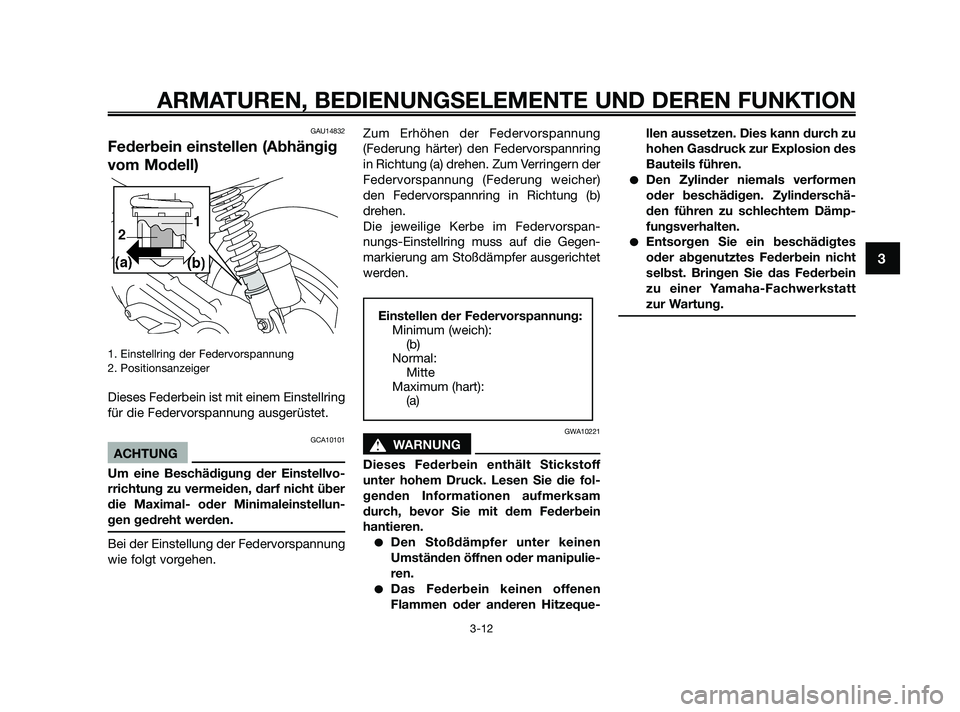

GAU14832
Federbein einstellen (Abhängig
vom Modell)
1. Einstellring der Federvorspannung
2. Positionsanzeiger
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
GCA10101
ACHTUNG
Um eine Beschädigung der Einstellvo-
rrichtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellun-
gen gedreht werden.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspannring
in Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring in Richtung (b)
drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegen-
markierung am Stoßdämpfer ausgerichtet
werden.
GWA10221
s s
WARNUNG
Dieses Federbein enthält Stickstoff
unter hohem Druck. Lesen Sie die fol-
genden Informationen aufmerksam
durch, bevor Sie mit dem Federbein
hantieren.
Den Stoßdämpfer unter keinen
Umständen öffnen oder manipulie-
ren.
Das Federbein keinen offenen
Flammen oder anderen Hitzeque-llen aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt
zur Wartung.
Einstellen der Federvorspannung:
Minimum (weich):
(b)
Normal:
Mitte
Maximum (hart):
(a)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
49D-F8199-G0 12/1/09 15:50 Página 29

GAUT1072
GepäckhakenGWAT1031
s s
WARNUNG
Den Zuladungsgrenzwert von 1,5
kg (3,3 lb) für den Gepäckhaken
nicht überschreiten.
Den Belastungsgrenzwert von
CS50/CS50M 169 kg (373 lb)
CS50Z 166 (366 lb) für dieses Fahr-
zeug nicht überschreiten.
1. Gepäckhaken
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
49D-F8199-G0 12/1/09 15:50 Página 30

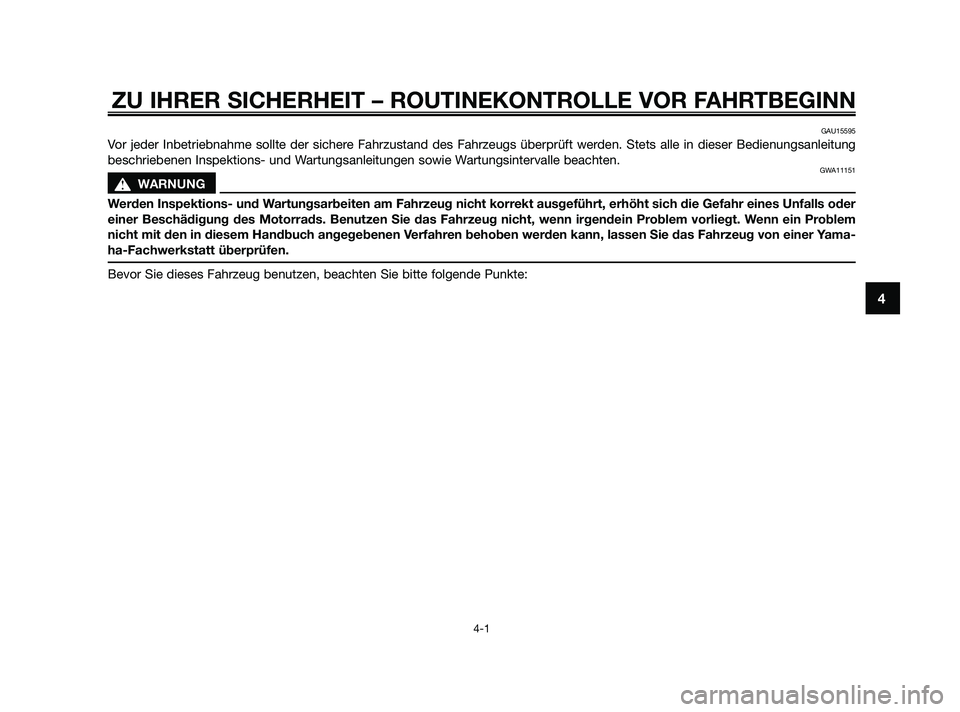

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15595
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
s s
WARNUNG
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Motorrads. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
49D-F8199-G0 12/1/09 15:50 Página 31

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4

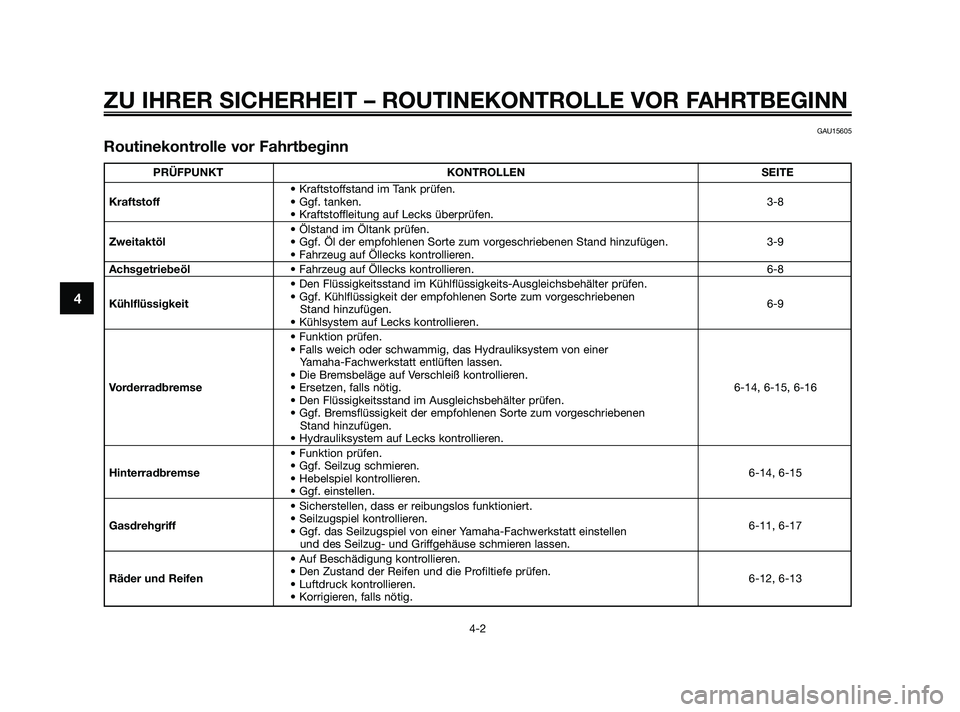

GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-8
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-9
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-8
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
6-9
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 6-14, 6-15, 6-16
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Hinterradbremse• Ggf. Seilzug schmieren.
6-14, 6-15
• Hebelspiel kontrollieren.
• Ggf. einstellen.
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
6-11, 6-17
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-12, 6-13
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
