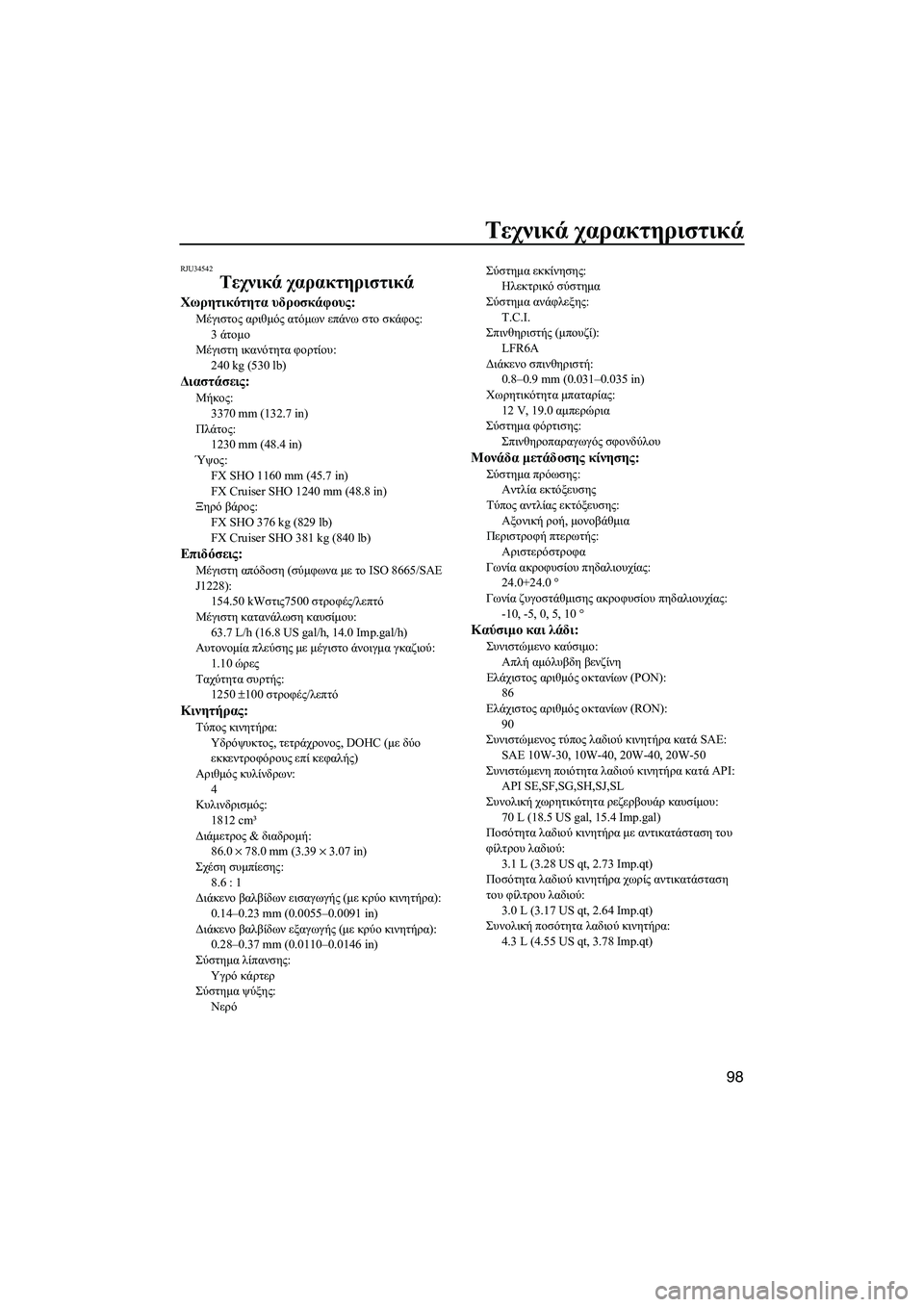

Τεχνικά χαρακτηριστικά
98
RJU34542
Τεχνικά χαρακτηριστικά
Χωρητικότητα υδροσκάφους:
Μέγιστος αριθµός ατόµων επάνω στο σκάφος:
3 άτοµο
Μέγιστη ικανότητα φορτίου:
240 kg (530 lb)
∆ιαστάσεις:
Μήκος:
3370 mm (132.7 in)
Πλάτος:
1230 mm (48.4 in)
Ύψος:
FX SHO 1160 mm (45.7 in)
FX Cruiser SHO 1240 mm (48.8 in)
Ξηρό βάρος:
FX SHO 376 kg (829 lb)
FX Cruiser SHO 381 kg (840 lb)
Επιδόσεις:
Μέγιστη απόδοση (σύµφωνα µε το ISO 8665/SAE
J1228):
154.50 kWστις7500 στροφές/λεπτό
Μέγιστη κατανάλωση καυσίµου:
63.7 L/h (16.8 US gal/h, 14.0 Imp.gal/h)
Αυτονοµία πλεύσης µε µέγιστο άνοιγµα γκαζιού:
1.10 ώρες
Ταχύτητα συρτής:
1250 ±100 στροφές/λεπτό
Κινητήρας:
Τύπος κινητήρα:
Υδρόψυκτος, τετράχρονος, DOHC (µε δύο
εκκεντροφόρους επί κεφαλής)
Αριθµός κυλίνδρων:
4
Κυλινδρισµός:
1812 cm³
∆ιάµετρος & διαδροµή:
86.0 × 78.0 mm (3.39 × 3.07 in)
Σχέση συµπίεσης:
8.6 : 1
∆ιάκενο βαλβίδων εισαγωγής (µε κρύο κινητήρα):
0.14–0.23 mm (0.0055–0.0091 in)
∆ιάκενο βαλβίδων εξαγωγής (µε κρύο κινητήρα):
0.28–0.37 mm (0.0110–0.0146 in)
Σύστηµα λίπανσης:
Υγρό κάρτερ
Σύστηµα ψύξης:
ΝερόΣύστηµα εκκίνησης:
Ηλεκτρικό σύστηµα
Σύστηµα ανάφλεξης:
T.C.I.
Σπινθηριστής (µπουζί):
LFR6A
∆ιάκενο σπινθηριστή:
0.8–0.9 mm (0.031–0.035 in)
Χωρητικότητα µπαταρίας:
12 V, 19.0 αµπερώρια
Σύστηµα φόρτισης:
Σπινθηροπαραγωγός σφονδύλου
Μονάδα µετάδοσης κίνησης:
Σύστηµα πρόωσης:
Αντλία εκτόξευσης
Τύπος αντλίας εκτόξευσης:
Αξονική ροή, µονοβάθµια
Περιστροφή πτερωτής:
Αριστερόστροφα
Γωνία ακροφυσίου πηδαλιουχίας:
24.0+24.0 °
Γωνία ζυγοστάθµισης ακροφυσίου πηδαλιουχίας:
-10, -5, 0, 5, 10 °
Καύσιµο και λάδι:
Συνιστώµενο καύσιµο:
Απλή αµόλυβδη βενζίνη
Ελάχιστος αριθµός οκτανίων (PON):
86
Ελάχιστος αριθµός οκτανίων (RON):
90
Συνιστώµενος τύπος λαδιού κινητήρα κατά SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Συνιστώµενη ποιότητα λαδιού κινητήρα κατά API:
API SE,SF,SG,SH,SJ,SL
Συνολική χωρητικότητα ρεζερβουάρ καυσίµου:
70 L (18.5 US gal, 15.4 Imp.gal)
Ποσότητα λαδιού κινητήρα µε αντικατάσταση του
φίλτρου λαδιού:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Ποσότητα λαδιού κινητήρα χωρίς αντικατάσταση
του φίλτρου λαδιού:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Συνολική ποσότητα λαδιού κινητήρα:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF1W71R0.book Page 98 Monday, June 30, 2008 3:02 PM

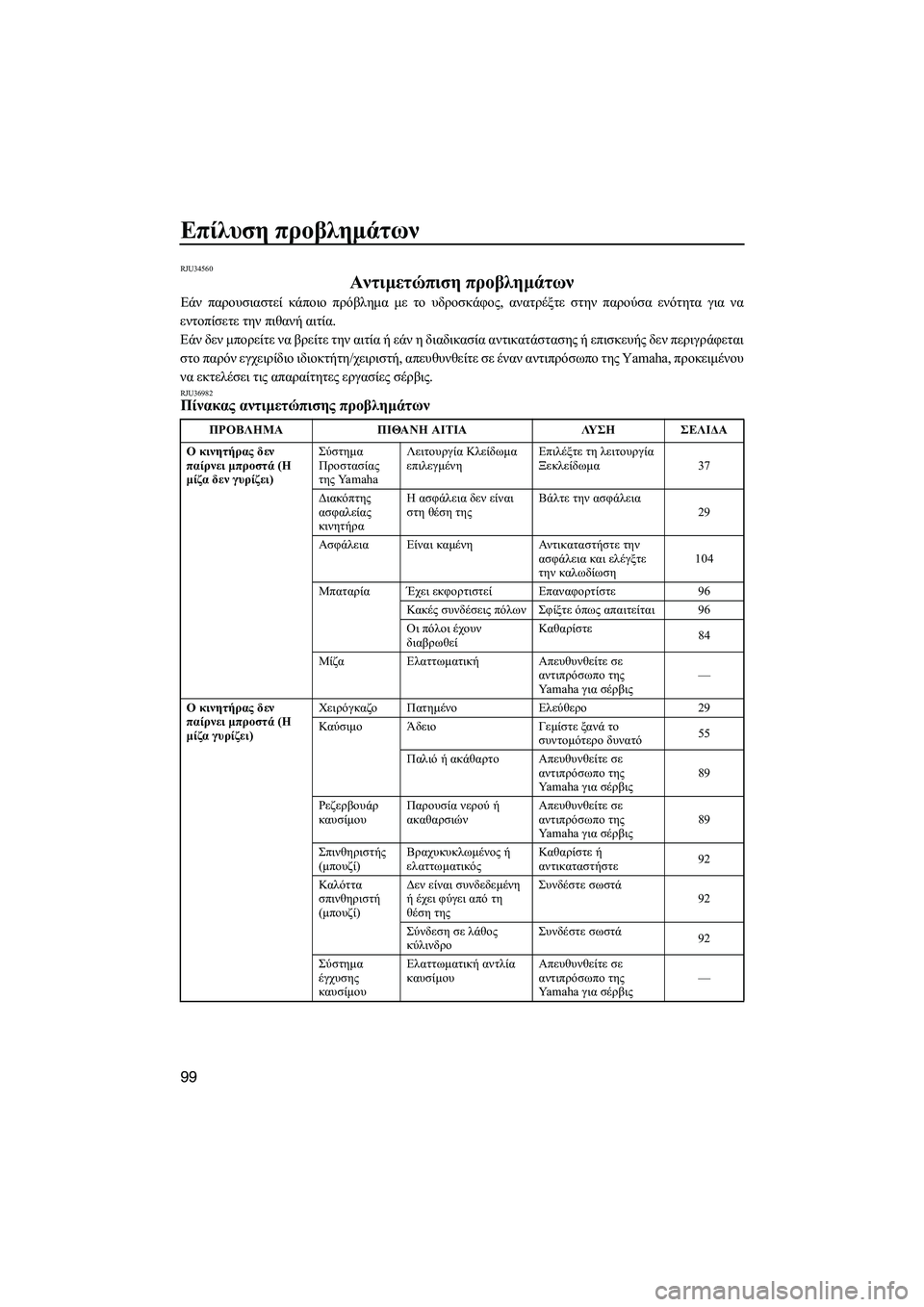

Επίλυση προβληµάτων
99
RJU34560
Αντιµετώπιση προβληµάτων
Εάν παρουσιαστεί κάποιο πρόβληµα µε το υδροσκάφος, ανατρέξτε στην παρούσα ενότητα για να
εντοπίσετε την πιθανή αιτία.
Εάν δεν µπορείτε να βρείτε την αιτία ή εάν η διαδικασία αντικατάστασης ή επισκευής δεν περιγράφεται
στο παρόν εγχειρίδιο ιδιοκτήτη/χειριστή, απευθυνθείτε σε έναν αντιπρόσωπο της Yamaha, προκειµένου
να εκτελέσει τις απαραίτητες εργασίες σέρβις.
RJU36982Πίνακας αντιµετώπισης προβληµάτων
ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΣΕΛΙ∆Α
Ο κινητήρας δεν
παίρνει µπροστά (Η
µίζα δεν γυρίζει)Σύστηµα
Προστασίας
της Ya m a h aΛειτουργία Κλείδωµα
επιλεγµένηΕπιλέξτε τη λειτουργία
Ξεκλείδωµα37
∆ιακόπτης
ασφαλείας
κινητήραΗ ασφάλεια δεν είναι
στη θέση τηςΒάλτε την ασφάλεια
29
Ασφάλεια Είναι καµένη Αντικαταστήστε την
ασφάλεια και ελέγξτε
την καλωδίωση104
Μπαταρία Έχει εκφορτιστεί Επαναφορτίστε96
Κακές συνδέσεις πόλων Σφίξτε όπως απαιτείται96
Οι πόλοι έχουν
διαβρωθείΚαθαρίστε
84
Μίζα Ελαττωµατική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Ο κινητήρας δεν
παίρνει µπροστά (Η
µίζα γυρίζει)Χειρόγκαζο Πατηµένο Ελεύθερο29
ΚαύσιµοΆδειο Γεµίστε ξανά το
συντοµότερο δυνατό55
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις89
Ρεζερβουάρ
καυσίµουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις89
Σπινθηριστής
(µπουζί)Βραχυκυκλωµένος ή
ελαττωµατικόςΚαθαρίστε ή
αντικαταστήστε92
Καλόττα
σπινθηριστή
(µπουζί)∆εν είναι συνδεδεµένη
ή έχει φύγει από τη
θέση τηςΣυνδέστε σωστά
92
Σύνδεση σε λάθος
κύλινδροΣυνδέστε σωστά
92
Σύστηµα
έγχυσης
καυσίµουΕλαττωµατική αντλία
καυσίµουΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
UF1W71R0.book Page 99 Monday, June 30, 2008 3:02 PM

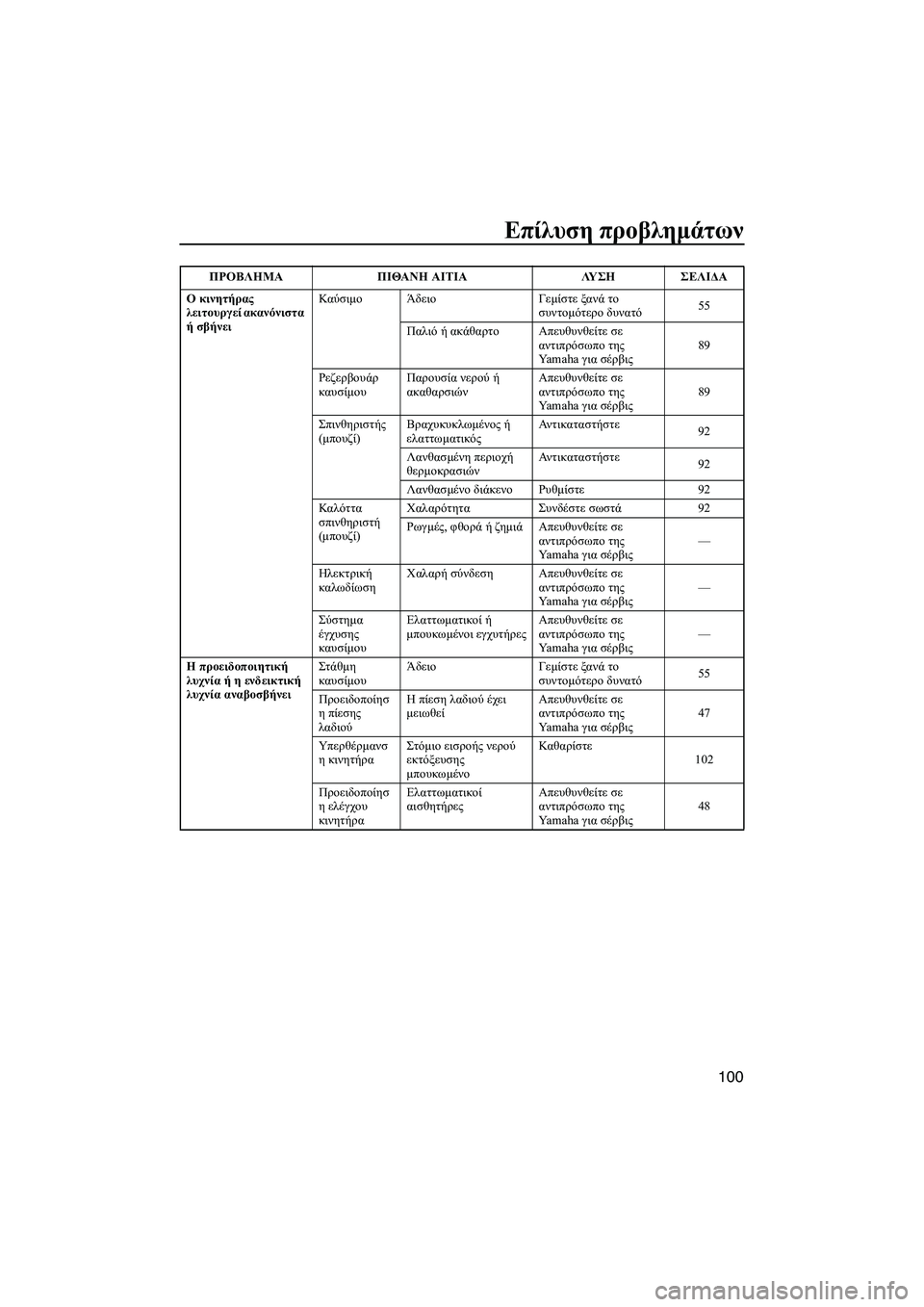

Επίλυση προβληµάτων
100
Ο κινητήρας
λειτουργεί ακανόνιστα
ή σβήνειΚαύσιµοΆδειο Γεµίστε ξανά το
συντοµότερο δυνατό55
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις89
Ρεζερβουάρ
καυσίµουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις89
Σπινθηριστής
(µπουζί)Βραχυκυκλωµένος ή
ελαττωµατικόςΑντικαταστήστε
92
Λανθασµένη περιοχή
θερµοκρασιώνΑντικαταστήστε
92
Λανθασµένο διάκενο Ρυθµίστε92
Καλόττα
σπινθηριστή
(µπουζί)Χαλαρότητα Συνδέστε σωστά92
Ρωγµές, φθορά ή ζηµιά Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Σύστηµα
έγχυσης
καυσίµουΕλαττωµατικοί ή
µπουκωµένοι εγχυτήρεςΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
Η προειδοποιητική
λυχνία ή η ενδεικτική
λυχνία αναβοσβήνειΣτάθµη
καυσίµουΆδειο Γεµίστε ξανά το
συντοµότερο δυνατό55
Προειδοποίησ
η πίεσης
λαδιούΗ πίεση λαδιού έχει
µειωθείΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις47
Υπερθέρµανσ
η κινητήραΣτόµιο εισροής νερού
εκτόξευσης
µπουκωµένοΚαθαρίστε
102
Προειδοποίησ
η ελέγχου
κινητήραΕλαττωµατικοί
αισθητήρεςΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις48 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΣΕΛΙ∆Α
UF1W71R0.book Page 100 Monday, June 30, 2008 3:02 PM

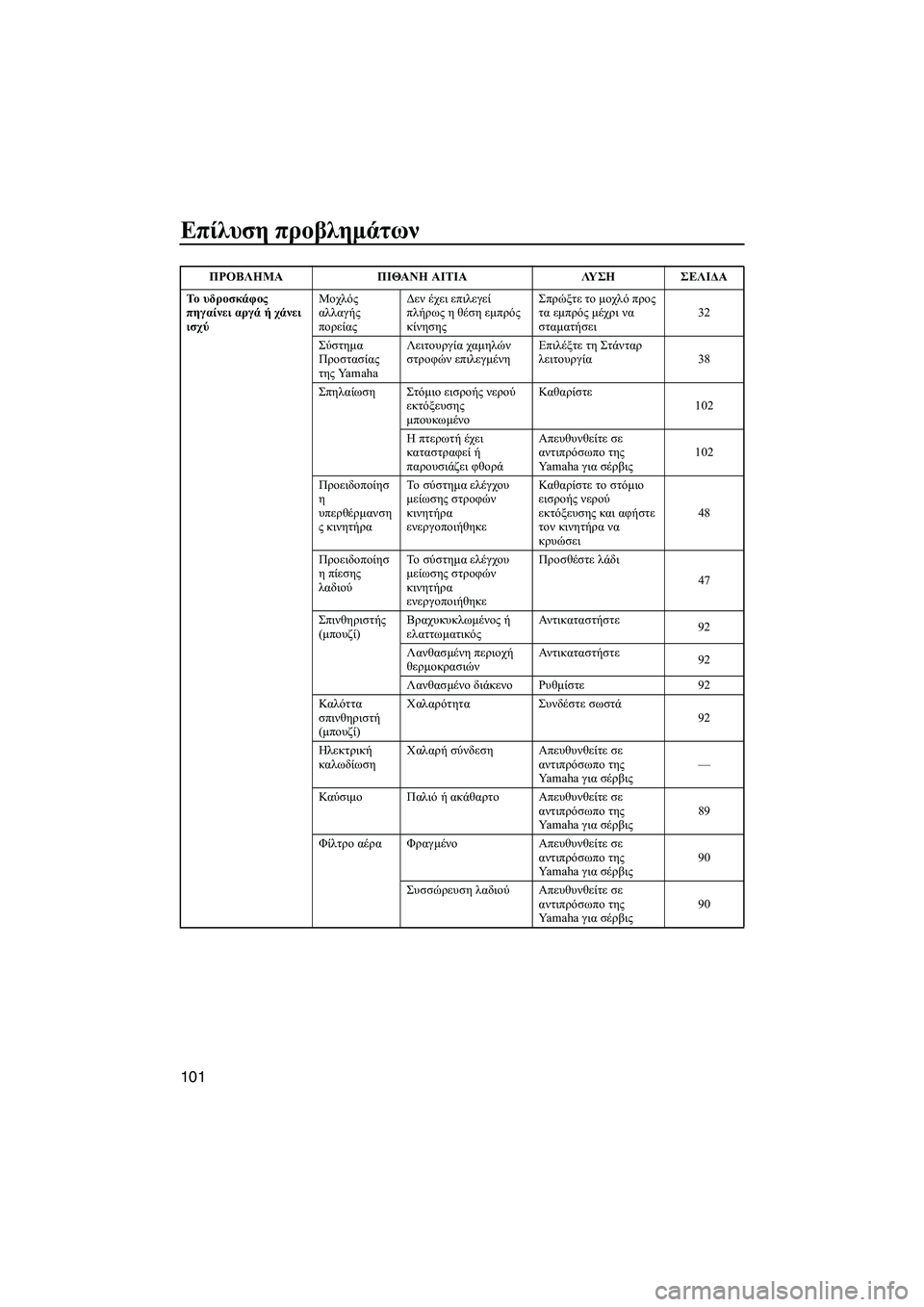

Επίλυση προβληµάτων
101
Το υδροσκάφος
πηγαίνει αργά ή χά νει
ισχύΜοχλός
αλλαγής
πορείας∆εν έχει επιλεγεί
πλήρως η θέση εµπρός
κίνησηςΣπρώξτε το µοχλό προς
τα εµπρός µέχρι να
σταµατήσει32
Σύστηµα
Προστασίας
της Ya m a h aΛειτουργία χαµηλών
στροφών επιλεγµένηΕπιλέξτε τη Στάνταρ
λειτουργία38
Σπηλαίωση Στόµιο εισροής νερού
εκτόξευσης
µπουκωµένοΚαθαρίστε
102
Η πτερωτή έχει
καταστραφεί ή
παρουσιάζει φθοράΑπευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις102
Προειδοποίησ
η
υπερθέρµανση
ς κινητήραΤο σύστηµα ελέγχου
µείωσης στροφών
κινητήρα
ενεργοποιήθηκεΚαθαρίστε το στόµιο
εισροής νερού
εκτόξευσης και αφήστε
τον κινητήρα να
κρυώσει48
Προειδοποίησ
η πίεσης
λαδιούΤο σύστηµα ελέγχου
µείωσης στροφών
κινητήρα
ενεργοποιήθηκεΠροσθέστε λάδι
47
Σπινθηριστής
(µπουζί)Βραχυκυκλωµένος ή
ελαττωµατικόςΑντικαταστήστε
92
Λανθασµένη περιοχή
θερµοκρασιώνΑντικαταστήστε
92
Λανθασµένο διάκενο Ρυθµίστε92
Καλόττα
σπινθηριστή
(µπουζί)Χαλαρότητα Συνδέστε σωστά
92
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις—
ΚαύσιµοΠαλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις89
Φίλτρο αέρα Φραγµένο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις90
Συσσώρευση λαδιού Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις90 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ ΣΕΛΙ∆Α
UF1W71R0.book Page 101 Monday, June 30, 2008 3:02 PM

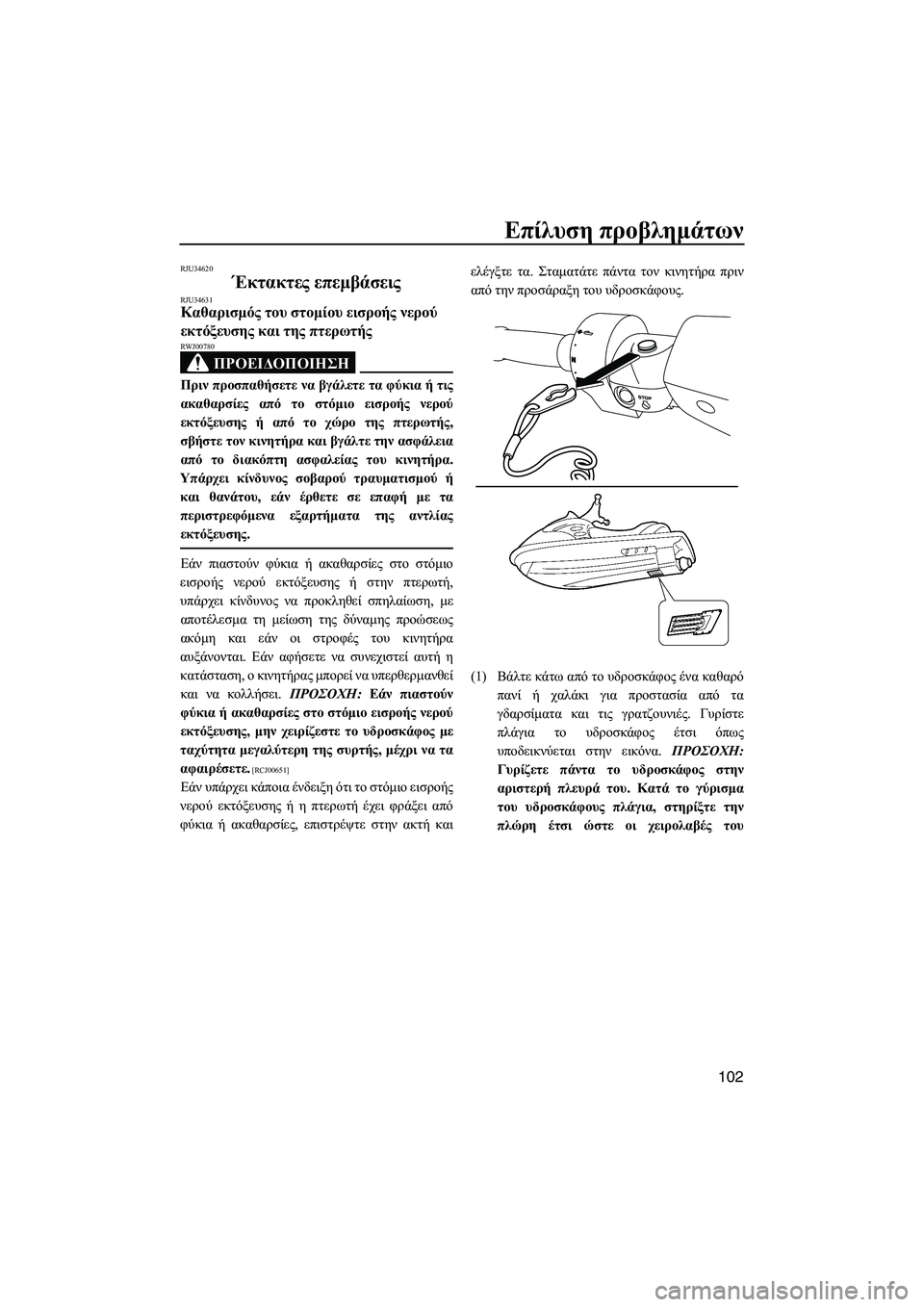

Επίλυση προβληµάτων
102
RJU34620
Έκτακτες επεµβάσεις RJU34631Καθαρισµός του στοµίου εισροής νερού
εκτόξευσης και της πτερωτής
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00780
Πριν προσπαθήσετε να βγάλετε τα φύκια ή τις
ακαθαρσίες από το στόµιο εισροής νερού
εκτόξευσης ή από το χώρο της πτερωτής,
σβήστε τον κινητήρα και βγάλτε την ασφάλεια
από το διακόπτη ασφαλείας του κινητήρα.
Υπάρχει κίνδυνος σοβαρού τραυµατισµού ή
και θανάτου, εάν έρθετε σε επαφή µε τα
περιστρεφόµενα εξαρτήµατα της αντλίας
εκτόξευσης.
Εάν πιαστούν φύκια ή ακαθαρσίες στο στόµιο
εισροής νερού εκτόξευσης ή στην πτερωτή,
υπάρχει κίνδυνος να προκληθεί σπηλαίωση, µε
αποτέλεσµα τη µείωση της δύναµης προώσεως
ακόµη και εάν οι στροφές του κινητήρα
αυξάνονται. Εάν αφήσετε να συνεχιστεί αυτή η
κατάσταση, ο κινητήρας µπορεί να υπερθερµανθεί
και να κολλήσει. ΠΡΟΣΟΧΗ: Εάν πιαστούν
φύκια ή ακαθαρσίες στο στόµιο εισροής νερού
εκτόξευσης, µην χειρίζεστε το υδροσκάφος µε
ταχύτητα µεγαλύτερη της συρτής, µέχρι να τα
αφαιρέσετε.
[RCJ00651]
Εάν υπάρχει κάποια ένδειξη ότι το στόµιο εισροής
νερού εκτόξευσης ή η πτερωτή έχει φράξει από
φύκια ή ακαθαρσίες, επιστρέψτε στην ακτή καιελέγξτε τα. Σταµατάτε πάντα τον κινητήρα πριν
από την προσάραξη του υδροσκάφους.
(1)Βάλτε κάτω από το υδροσκάφος ένα καθαρό
πανί ή χαλάκι για προστασία από τα
γδαρσίµατα και τις γρατζουνιές. Γυρίστε
πλάγια το υδροσκάφος έτσι όπως
υποδεικνύεται στην εικόνα. ΠΡΟΣΟΧΗ:
Γυρίζετε πάντα το υδροσκάφος στην
αριστερή πλευρά του. Κατά το γύρισµα
του υδροσκάφους πλάγια, στηρίξτε την
πλώρη έτσι ώστε οι χειρολαβές του
UF1W71R0.book Page 102 Monday, June 30, 2008 3:02 PM

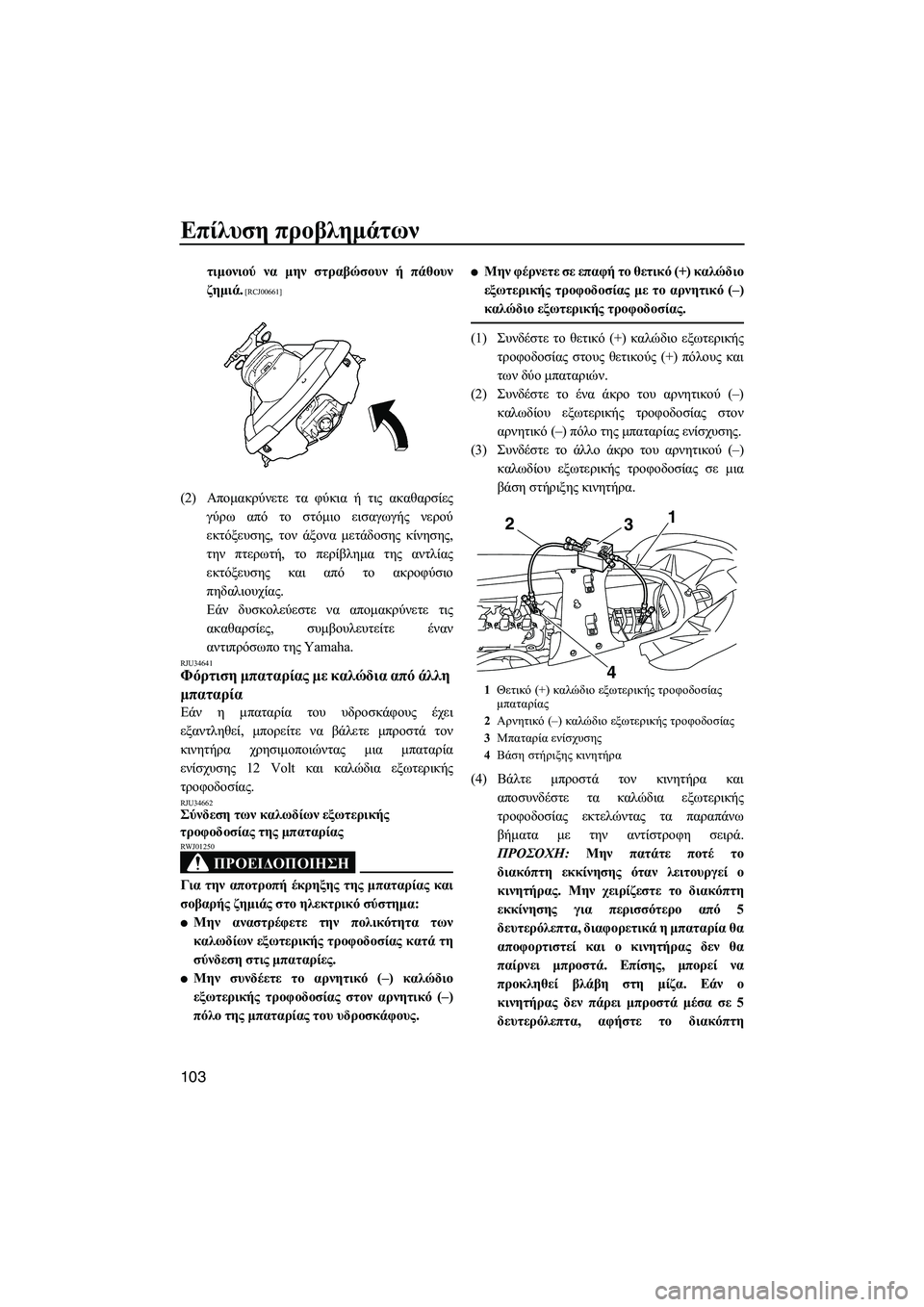

Επίλυση προβληµάτων
103
τιµονιού να µην στραβώσουν ή πάθουν
ζηµιά.
[RCJ00661]
(2)Αποµακρύνετε τα φύκια ή τις ακαθαρσίες
γύρω από το στόµιο εισαγωγής νερού
εκτόξευσης, τον άξονα µετάδοσης κίνησης,
την πτερωτή, το περίβληµα της αντλίας
εκτόξευσης και από το ακροφύσιο
πηδαλιουχίας.
Εάν δυσκολεύεστε να αποµακρύνετε τις
ακαθαρσίες, συµβουλευτείτε έναν
αντιπρόσωπο της Yamaha.
RJU34641Φόρτιση µπαταρίας µε καλώδια από άλλη
µπαταρία
Εάν η µπαταρία του υδροσκάφους έχει
εξαντληθεί, µπορείτε να βάλετε µπροστά τον
κινητήρα χρησιµοποιώντας µια µπαταρία
ενίσχυσης 12 Volt και καλώδια εξωτερικής
τροφοδοσίας.
RJU34662Σύνδεση των καλωδίων εξωτερικής
τροφοδοσίας της µπαταρίας
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ01250
Για την αποτροπή έκρηξης της µπαταρίας και
σοβαρής ζηµιάς στο ηλεκτρικό σύστηµα:

Μην αναστρέφετε την πολικότητα των
καλωδίων εξωτερικής τροφοδοσίας κατά τη
σύνδεση στις µπαταρίες.

Μην συνδέετε το αρνητικό (–) καλώδιο
εξωτερικής τροφοδοσίας στον αρνητικό (–)
πόλο της µπαταρίας του υδροσκάφους.

Μην φέρνετε σε επαφή το θετικό (+) καλώδιο
εξωτερικής τροφοδοσίας µε το αρνητικό (–)
καλώδιο εξωτερικής τροφοδοσίας.
(1)Συνδέστε το θετικό (+) καλώδιο εξωτερικής
τροφοδοσίας στους θετικούς (+) πόλους και
των δύο µπαταριών.
(2)Συνδέστε το ένα άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας στον
αρνητικό (–) πόλο της µπαταρίας ενίσχυσης.
(3)Συνδέστε το άλλο άκρο του αρνητικού (–)
καλωδίου εξωτερικής τροφοδοσίας σε µια
βάση στήριξης κινητήρα.
(4)Βάλτε µπροστά τον κινητήρα και
αποσυνδέστε τα καλώδια εξωτερικής
τροφοδοσίας εκτελώντας τα παραπάνω
βήµατα µε την αντίστροφη σειρά.
ΠΡΟΣΟΧΗ: Μην πατάτε ποτέ το
διακόπτη εκκίνησης όταν λειτουργεί ο
κινητήρας. Μην χειρίζεστε το διακόπτη
εκκίνησης για περισσότερο από 5
δευτερόλεπτα, διαφορετικά η µπαταρία θα
αποφορτιστεί και ο κινητήρας δεν θα
παίρνει µπροστά. Επίσης, µπορεί να
προκληθεί βλάβη στη µίζα. Εάν ο
κινητήρας δεν πάρει µπροστά µέσα σε 5
δευτερόλεπτα, αφήστε το διακόπτη
1Θετικό (+) καλώδιο εξωτερικής τροφοδοσίας
µπαταρίας
2Αρνητικό (–) καλώδιο εξωτερικής τροφοδοσίας
3Μπαταρία ενίσχυσης
4Βάση στήριξης κινητήρα
21
3
4
UF1W71R0.book Page 103 Monday, June 30, 2008 3:02 PM

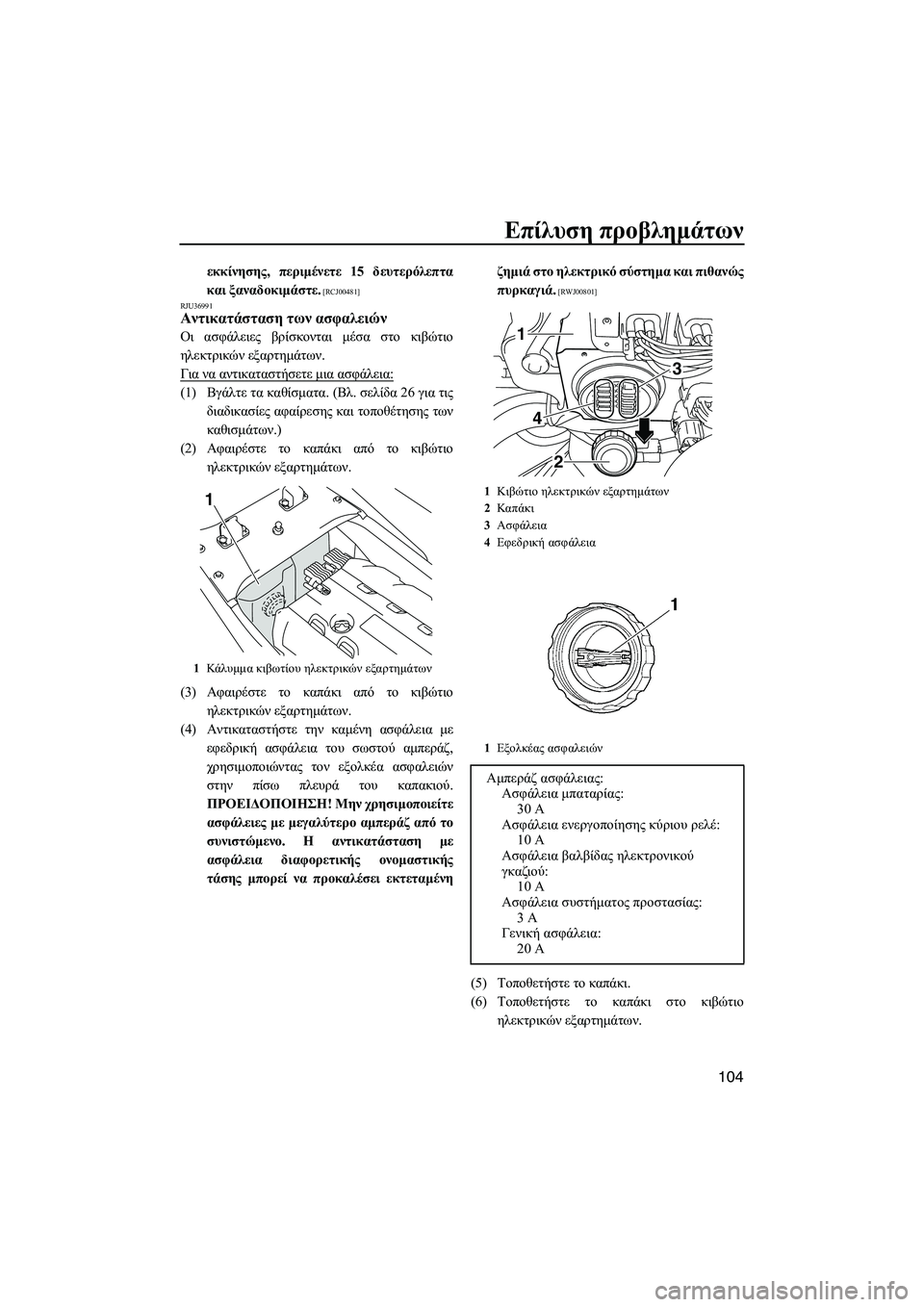

Επίλυση προβληµάτων
104
εκκίνησης, περιµένετε 15 δευτερόλεπτα
και ξαναδοκιµάστε.
[RCJ00481]
RJU36991
Αντικατάσταση των ασφαλειών
Οι ασφάλειες βρίσκονται µέσα στο κιβώτιο
ηλεκτρικών εξαρτηµάτων.
Για να αντικαταστήσετε µια ασφάλεια:
(1)Βγάλτε τα καθίσµατα. (Βλ. σελίδα 26 για τις
διαδικασίες αφαίρεσης και τοποθέτησης των
καθισµάτων.)
(2)Αφαιρέστε το καπάκι από το κιβώτιο
ηλεκτρικών εξαρτηµάτων.
(3)Αφαιρέστε το καπάκι από το κιβώτιο
ηλεκτρικών εξαρτηµάτων.
(4)Αντικαταστήστε την καµένη ασφάλεια µε
εφεδρική ασφάλεια του σωστού αµπεράζ,
χρησιµοποιώντας τον εξολκέα ασφαλειών
στην πίσω πλευρά του καπακιού.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην χρησιµοποιείτε
ασφάλειες µε µεγαλύτερο αµπεράζ από το
συνιστώµενο. Η αντικατάσταση µε
ασφάλεια διαφορετικής ονοµαστικής
τάσης µπορεί να προκαλέσει εκτεταµένηζηµιά στο ηλεκτρικό σύστηµα και πιθανώς
πυρκαγιά.
[RWJ00801]
(5)Τοποθετήστε το καπάκι.
(6)Τοποθετήστε το καπάκι στο κιβώτιο
ηλεκτρικών εξαρτηµάτων.
1Κάλυµµα κιβωτίου ηλεκτρικών εξαρτηµάτων
11Κιβώτιο ηλεκτρικών εξαρτηµάτων
2Καπ άκι
3Ασφάλεια
4Εφεδρική ασφάλεια
1Εξολκέας ασφαλειών
Αµπεράζ ασφάλειας:
Ασφάλεια µπαταρίας:
30 A
Ασφάλεια ενεργοποίησης κύριου ρελέ:
10 A
Ασφάλεια βαλβίδας ηλεκτρονικού
γκαζιού:
10 A
Ασφάλεια συστήµατος προστασίας:
3 A
Γενική ασφάλεια:
20 A
1
23
4
UF1W71R0.book Page 104 Monday, June 30, 2008 3:02 PM

Επίλυση προβληµάτων
105

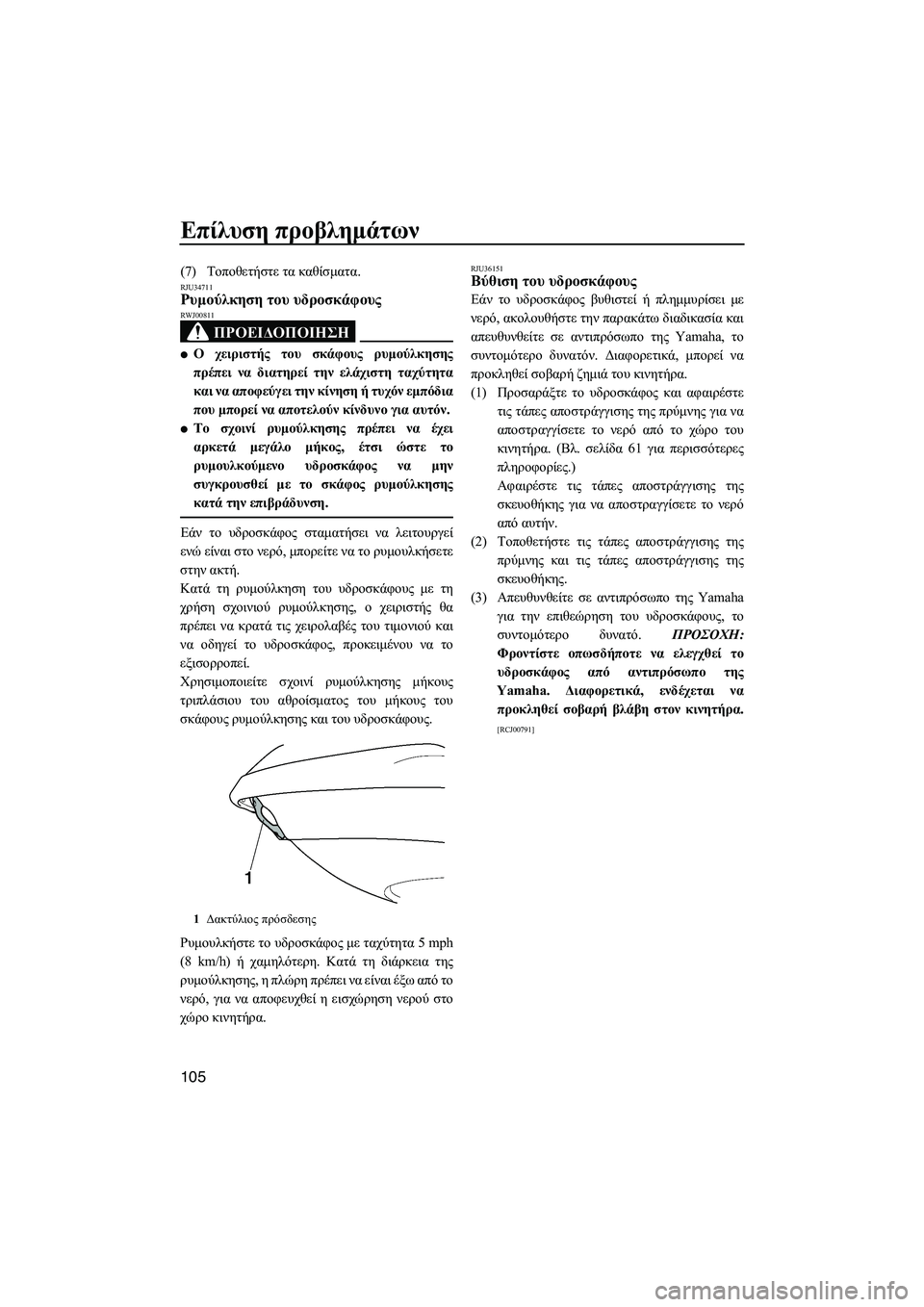

(7)Τοποθετήστε τα καθίσµατα.RJU34711Ρυµούλκηση του υδροσκάφους
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00811

Ο χειριστής του σκάφους ρυµούλκησης
πρέπει να διατηρεί την ελάχιστη ταχύτητα
και να αποφεύγει την κίνηση ή τυχόν εµπόδια
που µπορεί να αποτελούν κίνδυνο για αυτόν.

Το σχοινί ρυµούλκησης πρέπει να έχει
αρκετά µεγάλο µήκος, έτσι ώστε το
ρυµουλκούµενο υδροσκάφος να µην
συγκρουσθεί µε το σκάφος ρυµούλκησης
κατά την επιβράδυνση.
Εάν το υδροσκάφος σταµατήσει να λειτουργεί
ενώ είναι στο νερό, µπορείτε να το ρυµουλκήσετε
στην ακτή.
Κατά τη ρυµούλκηση του υδροσκάφους µε τη
χρήση σχοινιού ρυµούλκησης, ο χειριστής θα
πρέπει να κρατά τις χειρολαβές του τιµονιού και
να οδηγεί το υδροσκάφος, προκειµένου να το
εξισορροπεί.
Χρησιµοποιείτε σχοινί ρυµούλκησης µήκους
τριπλάσιου του αθροίσµατος του µήκους του
σκάφους ρυµούλκησης και του υδροσκάφους.
Ρυµουλκήστε το υδροσκάφος µε ταχύτητα 5 mph
(8 km/h) ή χαµηλότερη. Κατά τη διάρκεια της
ρυµούλκησης, η πλώρη πρέπει να είναι έξω από το
νερό, για να αποφευχθεί η εισχώρηση νερού στο
χώρο κινητήρα.
RJU36151Βύθιση του υδροσκάφους
Εάν το υδροσκάφος βυθιστεί ή πληµµυρίσει µε
νερό, ακολουθήστε την παρακάτω διαδικασία και
απευθυνθείτε σε αντιπρόσωπο της Yamaha, το
συντοµότερο δυνατόν. ∆ιαφορετικά, µπορεί να
προκληθεί σοβαρή ζηµιά του κινητήρα.
(1)Προσαράξτε το υδροσκάφος και αφαιρέστε
τις τάπες αποστράγγισης της πρύµνης για να
αποστραγγίσετε το νερό από το χώρο του
κινητήρα. (Βλ. σελίδα 61 για περισσότερες
πληροφορίες.)
Αφαιρέστε τις τάπες αποστράγγισης της
σκευοθήκης για να αποστραγγίσετε το νερό
από αυτήν.
(2)Τοποθετήστε τις τάπες αποστράγγισης της
πρύµνης και τις τάπες αποστράγγισης της
σκευοθήκης.
(3)Απευθυνθείτε σε αντιπρόσωπο της Yamaha
για την επιθεώρηση του υδροσκάφους, το
συντοµότερο δυνατό. ΠΡΟΣΟΧΗ:
Φροντίστε οπωσδήποτε να ελεγχθεί το
υδροσκάφος από αντιπρόσωπο της
Yamaha. ∆ιαφορετικά, ενδέχεται να
προκληθεί σοβαρή βλάβη στον κινητήρα.
[RCJ00791]
1∆ακτύλιος πρόσδεσης
UF1W71R0.book Page 105 Monday, June 30, 2008 3:02 PM
