2009 YAMAHA FX SHO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία
82
RJU33462

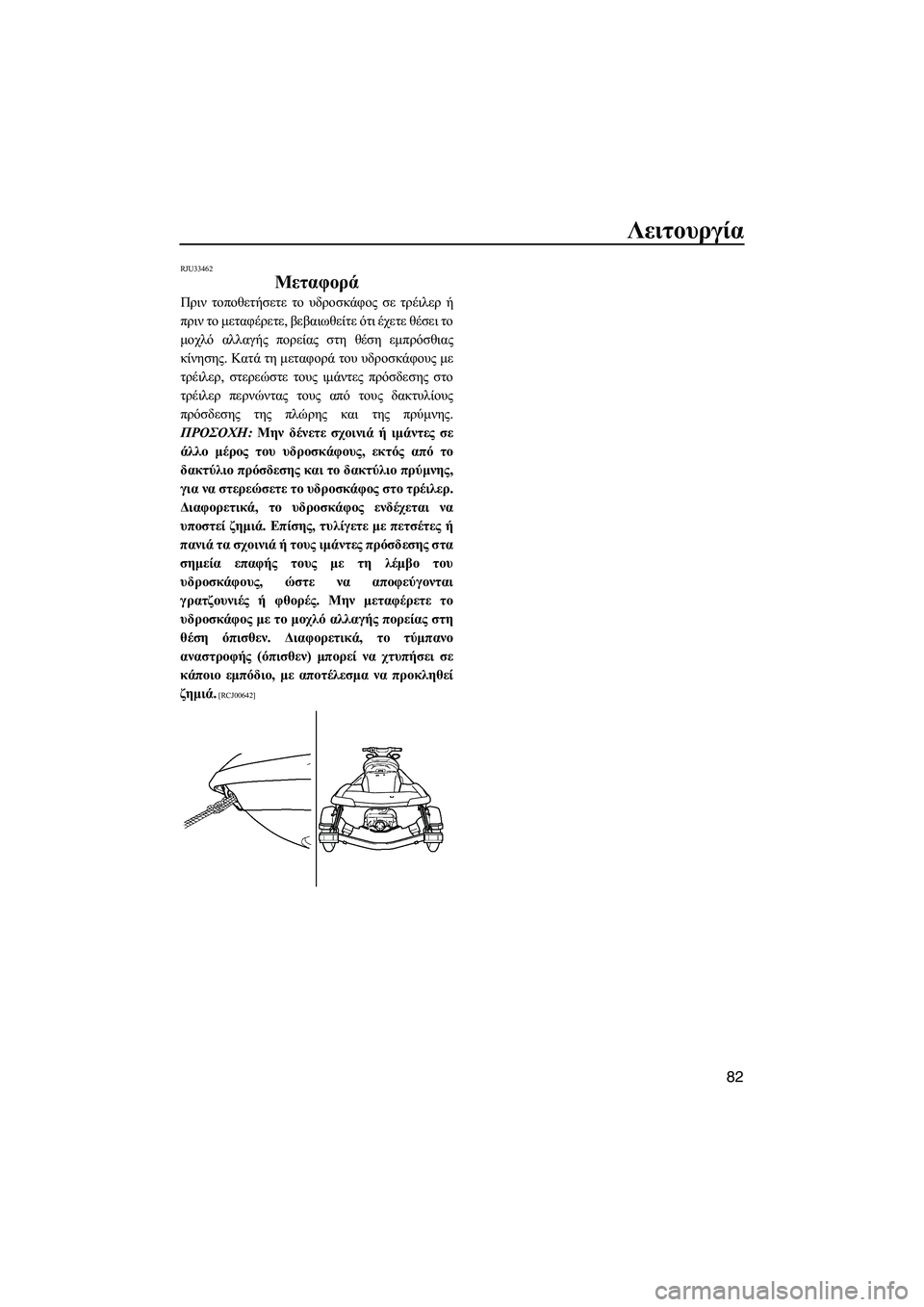

Μεταφορά
Πριν τοποθετήσετε το υδροσκάφος σε τρέιλερ ή
πριν το µεταφέρετε, βεβαιωθείτε ότι έχετε θέσει το
µοχλό αλλαγής πορείας στη θέση εµπρόσθιας
κίνησης. Κατά τη µεταφορά του υδροσκάφους µε
τρέιλερ, στερεώστε τους ιµάντες πρόσδεσης στο
τρέιλερ περνώντας τους από τους δακτυλίους
πρόσδεσης της πλώρης και της πρύµνης.
ΠΡΟΣΟΧΗ: Μην δένετε σχοινιά ή ιµάντες σε
άλλο µέρος του υδροσκάφους, εκτός από το
δακτύλιο πρόσδεσης και το δακτύλιο πρύµνης,
για να στερεώσετε το υδροσκάφος στο τρέιλερ.
∆ιαφορετικά, το υδροσκάφος ενδέχεται να
υποστεί ζηµιά. Επίσης, τυλίγετε µε πετσέτες ή
πανιά τα σχοινιά ή τους ιµάντες πρόσδεσης στα
σηµεία επαφής τους µε τη λέµβο του
υδροσκάφους, ώστε να αποφεύγονται
γρατζουνιές ή φθορές. Μην µεταφέρετε το
υδροσκάφος µε το µοχλό αλλαγής πορείας στη
θέση όπισθεν. ∆ιαφορετικά, το τύµπανο
αναστροφής (όπισθεν) µπορεί να χτυπήσει σε
κάποιο εµπόδιο, µε αποτέλεσµα να προκληθεί
ζηµιά.
[RCJ00642]
UF1W71R0.book Page 82 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
83
RJU33490

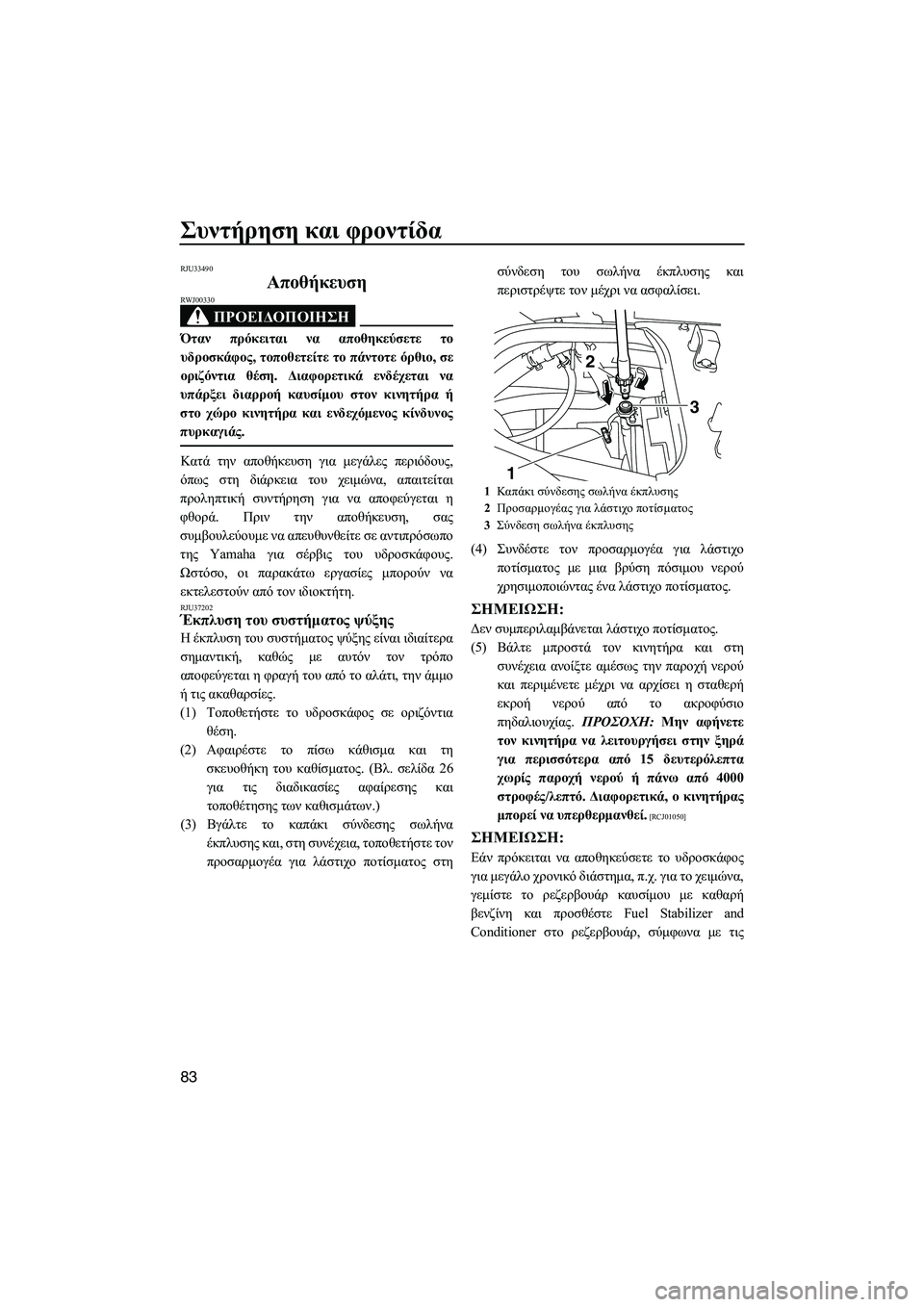

Αποθήκευση
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00330
Όταν πρόκειται να αποθηκεύσετε το
υδροσκάφος, τοποθετείτε το πάντοτε όρθιο, σε
οριζόντια θέση. ∆ιαφορετικά ενδέχεται να
υπάρξει διαρροή καυσίµου στον κινητήρα ή
στο χώρο κινητήρα και ενδεχόµενος κίνδυνος
πυρκαγιάς.
Κατά την αποθήκευση για µεγάλες περιόδους,
όπως στη διάρκεια του χειµώνα, απαιτείται
προληπτική συντήρηση για να αποφεύγεται η
φθορά. Πριν την αποθήκευση, σας
συµβουλεύουµε να απευθυνθείτε σε αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.
Ωστόσο, οι παρακάτω εργασίες µπορούν να
εκτελεστούν από τον ιδιοκτήτη.
RJU37202Έκπλυση του συστήµατος ψύξης
Η έκπλυση του συστήµατος ψύξης είναι ιδιαίτερα
σηµαντική, καθώς µε αυτόν τον τρόπο
αποφεύγεται η φραγή του από το αλάτι, την άµµο
ή τις ακαθαρσίες.
(1)Τοποθετήστε το υδροσκάφος σε οριζόντια
θέση.
(2)Αφαιρέστε το πίσω κάθισµα και τη
σκευοθήκη του καθίσµατος. (Βλ. σελίδα 26
για τις διαδικασίες αφαίρεσης και
τοποθέτησης των καθισµάτων.)
(3)Βγάλτε το καπάκι σύνδεσης σωλήνα
έκπλυσης και, στη συνέχεια, τοποθετήστε τον
προσαρµογέα για λάστιχο ποτίσµατος στησύνδεση του σωλήνα έκπλυσης και
περιστρέψτε τον µέχρι να ασφαλίσει.
(4)Συνδέστε τον προσαρµογέα για λάστιχο
ποτίσµατος µε µια βρύση πόσιµου νερού
χρησιµοποιώντας ένα λάστιχο ποτίσµατος.
ΣΗMΕΙΩΣΗ:
∆εν συµπεριλαµβάνεται λάστιχο ποτίσµατος.
(5)Βάλτε µπροστά τον κινητήρα και στη
συνέχεια ανοίξτε αµέσως την παροχή νερού
και περιµένετε µέχρι να αρχίσει η σταθερή
εκροή νερού από το ακροφύσιο
πηδαλιουχίας. ΠΡΟΣΟΧΗ: Μην αφήνετε
τον κινητήρα να λειτουργήσει στην ξηρά
για περισσότερα από 15 δευτερόλεπτα
χωρίς παροχή νερού ή πάνω από 4000
στροφές/λεπτό. ∆ιαφορετικά, ο κινητήρας
µπορεί να υπερθερµανθεί.
[RCJ01050]
ΣΗMΕΙΩΣΗ:
Εάν πρόκειται να αποθηκεύσετε το υδροσκάφος
για µεγάλο χρονικό διάστηµα, π.χ. για το χειµώνα,
γεµίστε το ρεζερβουάρ καυσίµου µε καθαρή
βενζίνη και προσθέστε Fuel Stabilizer and
Conditioner στο ρεζερβουάρ, σύµφωνα µε τις
1Καπ άκι σύνδεσης σωλήνα έκπλυσης
2Προσαρµογέας για λάστιχο ποτίσµατος
3Σύνδεση σωλήνα έκπλυσης
12
3
UF1W71R0.book Page 83 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
84

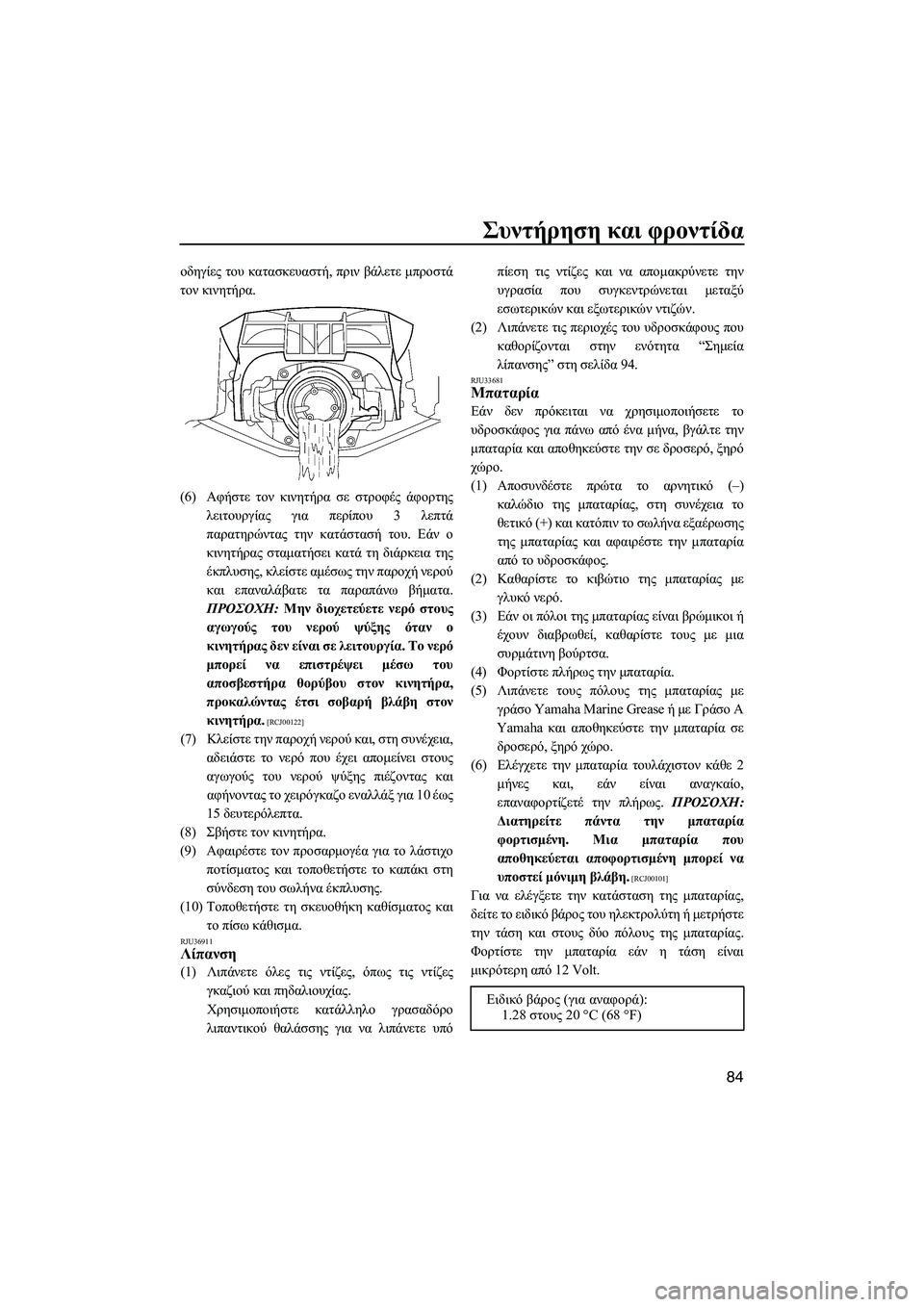

οδηγίες του κατασκευαστή, πριν βάλετε µπροστά
τον κινητήρα.
(6)Αφήστε τον κινητήρα σε στροφές άφορτης
λειτουργίας για περίπου 3 λεπτά
παρατηρώντας την κατάστασή του. Εάν ο
κινητήρας σταµατήσει κατά τη διάρκεια της
έκπλυσης, κλείστε αµέσως την παροχή νερού
και επαναλάβατε τα παραπάνω βήµατα.
ΠΡΟΣΟΧΗ: Μην διοχετεύετε νερό στους
αγωγούς του νερού ψύξης όταν ο
κινητήρας δεν είναι σε λειτουργία. Το νερό
µπορεί να επιστρέψει µέσω του
αποσβεστήρα θορύβου στον κινητήρα,
προκαλώντας έτσι σοβαρή βλάβη στον
κινητήρα.
[RCJ00122]
(7)Κλείστε την παροχή νερού και, στη συνέχεια,
αδειάστε το νερό που έχει αποµείνει στους
αγωγούς του νερού ψύξης πιέζοντας και
αφήνοντας το χειρόγκαζο εναλλάξ για 10 έως
15 δευτερόλεπτα.
(8)Σβήστε τον κινητήρα.
(9)Αφαιρέστε τον προσαρµογέα για το λάστιχο
ποτίσµατος και τοποθετήστε το καπάκι στη
σύνδεση του σωλήνα έκπλυσης.
(10)Τοποθετήστε τη σκευοθήκη καθίσµατος και
το πίσω κάθισµα.
RJU36911Λίπανση
(1)Λιπάνετε όλες τις ντίζες, όπως τις ντίζες
γκαζιού και πηδαλιουχίας.
Χρησιµοποιήστε κατάλληλο γρασαδόρο
λιπαντικού θαλάσσης για να λιπάνετε υπόπίεση τις ντίζες και να αποµακρύνετε την
υγρασία που συγκεντρώνεται µεταξύ
εσωτερικών και εξωτερικών ντιζών.
(2)Λιπάνετε τις περιοχές του υδροσκάφους που
καθορίζονται στην ενότητα “Σηµεία
λίπανσης” στη σελίδα 94.
RJU33681Μπαταρία
Εάν δεν πρόκειται να χρησιµοποιήσετε το
υδροσκάφος για πάνω από ένα µήνα, βγάλτε την
µπαταρία και αποθηκεύστε την σε δροσερό, ξηρό
χώρο.
(1)Αποσυνδέστε πρώτα το αρνητικό (–)
καλώδιο της µπαταρίας, στη συνέχεια το
θετικό (+) και κατόπιν το σωλήνα εξαέρωσης
της µπαταρίας και αφαιρέστε την µπαταρία
από το υδροσκάφος.
(2)Καθαρίστε το κιβώτιο της µπαταρίας µε
γλυκό νερό.
(3)Εάν οι πόλοι της µπαταρίας είναι βρώµικοι ή
έχουν διαβρωθεί, καθαρίστε τους µε µια
συρµάτινη βούρτσα.
(4)Φορτίστε πλήρως την µπαταρία.
(5)Λιπάνετε τους πόλους της µπαταρίας µε
γράσο Yamaha Marine Grease ή µε Γράσο Α
Yamaha και αποθηκεύστε την µπαταρία σε
δροσερό, ξηρό χώρο.
(6)Ελέγχετε την µπαταρία τουλάχιστον κάθε 2
µήνες και, εάν είναι αναγκαίο,
επαναφορτίζετέ την πλήρως. ΠΡΟΣΟΧΗ:
∆ιατηρείτε πάντα την µπαταρία
φορτισµένη. Μια µπαταρία που
αποθηκεύεται αποφορτισµένη µπορεί να
υποστεί µόνιµη βλάβη.
[RCJ00101]
Για να ελέγξετε την κατάσταση της µπαταρίας,
δείτε το ειδικό βάρος του ηλεκτρολύτη ή µετρήστε
την τάση και στους δύο πόλους της µπαταρίας.
Φορτίστε την µπαταρία εάν η τάση είναι
µικρότερη από 12 Volt.
Ειδικό βάρος (για αναφορά):
1.28 στους 20 °C (68 °F)
UF1W71R0.book Page 84 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
85

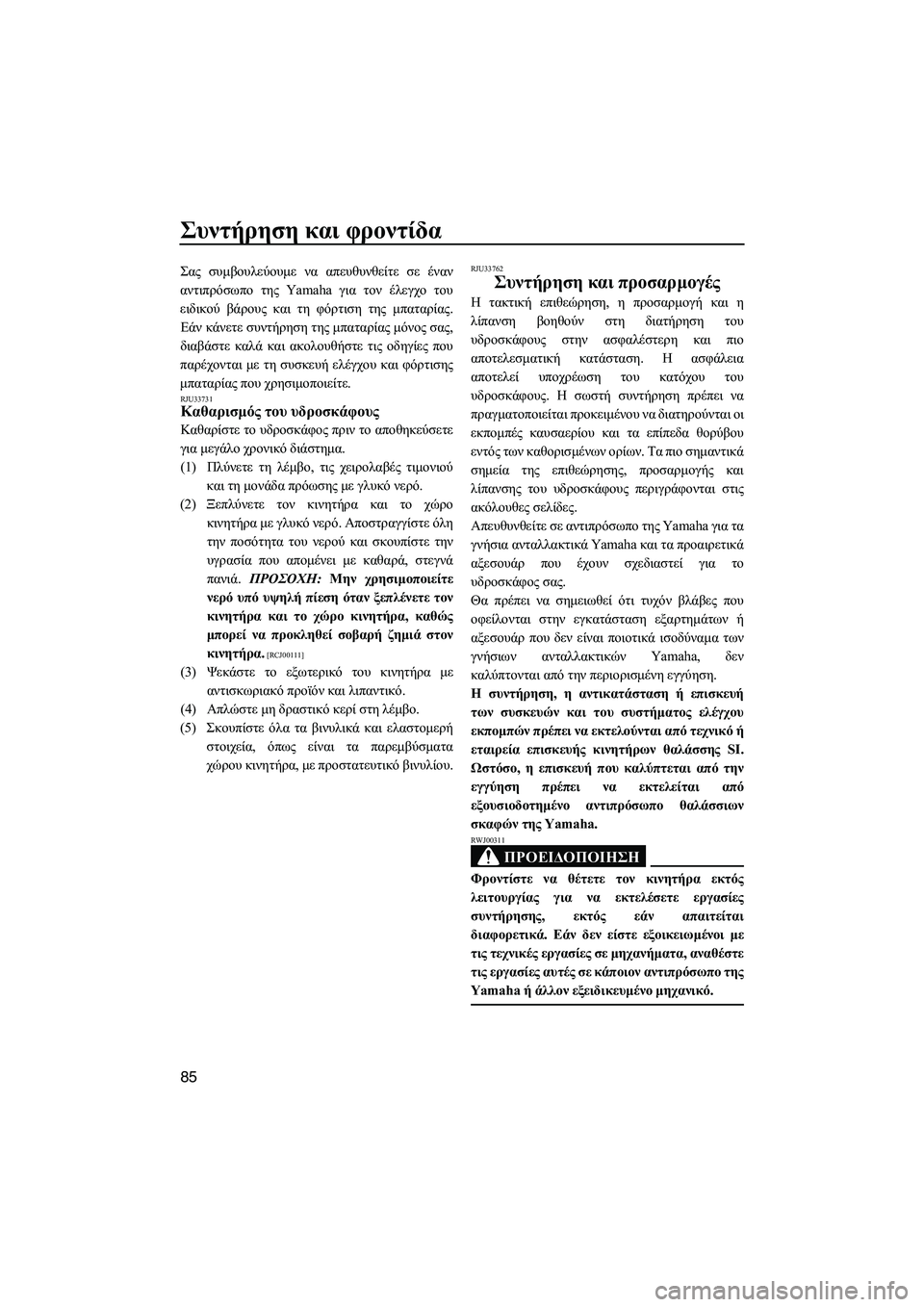

Σας συµβουλεύουµε να απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για τον έλεγχο του
ειδικού βάρους και τη φόρτιση της µπαταρίας.
Εάν κάνετε συντήρηση της µπαταρίας µόνος σας,
διαβάστε καλά και ακολουθήστε τις οδηγίες που
παρέχονται µε τη συσκευή ελέγχου και φόρτισης
µπαταρίας που χρησιµοποιείτε.
RJU33731Καθαρισµός του υδροσκάφους
Καθαρίστε το υδροσκάφος πριν το αποθηκεύσετε
για µεγάλο χρονικό διάστηµα.
(1)Πλύνετε τη λέµβο, τις χειρολαβές τιµονιού
και τη µονάδα πρόωσης µε γλυκό νερό.
(2)Ξεπλύνετε τον κινητήρα και το χώρο
κινητήρα µε γλυκό νερό. Αποστραγγίστε όλη
την ποσότητα του νερού και σκουπίστε την
υγρασία που αποµένει µε καθαρά, στεγνά
πανιά. ΠΡΟΣΟΧΗ: Μην χρησιµοποιείτε
νερό υπό υψηλή πίεση όταν ξεπλένετε τον
κινητήρα και το χώρο κινητήρα, καθώς
µπορεί να προκληθεί σοβαρή ζηµιά στον
κινητήρα.
[RCJ00111]
(3)Ψεκάστε το εξωτερικό του κινητήρα µε
αντισκωριακό προϊόν και λιπαντικό.
(4)Απλώστε µη δραστικό κερί στη λέµβο.
(5)Σκουπίστε όλα τα βινυλικά και ελαστοµερή
στοιχεία, όπως είναι τα παρεµβύσµατα
χώρου κινητήρα, µε προστατευτικό βινυλίου.
RJU33762
Συντήρηση και προσαρµογές
Η τακτική επιθεώρηση, η προσαρµογή και η
λίπανση βοηθούν στη διατήρηση του
υδροσκάφους στην ασφαλέστερη και πιο
αποτελεσµατική κατάσταση. Η ασφάλεια
αποτελεί υποχρέωση του κατόχου του
υδροσκάφους. Η σωστή συντήρηση πρέπει να
πραγµατοποιείται προκειµένου να διατηρούνται οι
εκποµπές καυσαερίου και τα επίπεδα θορύβου
εντός των καθορισµένων ορίων. Τα πιο σηµαντικά
σηµεία της επιθεώρησης, προσαρµογής και
λίπανσης του υδροσκάφους περιγράφονται στις
ακόλουθες σελίδες.
Απευθυνθείτε σε αντιπρόσωπο της Yamaha για τα
γνήσια ανταλλακτικά Yamaha και τα προαιρετικά
αξεσουάρ που έχουν σχεδιαστεί για το
υδροσκάφος σας.
Θα πρέπει να σηµειωθεί ότι τυχόν βλάβες που
οφείλονται στην εγκατάσταση εξαρτηµάτων ή
αξεσουάρ που δεν είναι ποιοτικά ισοδύναµα των
γνήσιων ανταλλακτικών Yamaha, δεν
καλύπτονται από την περιορισµένη εγγύηση.
Η συντήρηση, η αντικατάσταση ή επισκευή
των συσκευών και του συστήµατος ελέγχου
εκποµπών πρέπει να εκτελούνται από τεχνικό ή
εταιρεία επισκευής κινητήρων θαλάσσης SI.
Ωστόσο, η επισκευή που καλύπτεται από την
εγγύηση πρέπει να εκτελείται από
εξουσιοδοτηµένο αντιπρόσωπο θαλάσσιων
σκαφών της Yamaha.
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00311
Φροντίστε να θέτετε τον κινητήρα εκτός
λειτουργίας για να εκτελέσετε εργασίες
συντήρησης, εκτός εάν απαιτείται
διαφορετικά. Εάν δεν είστε εξοικειωµένοι µε
τις τεχνικές εργασίες σε µηχανήµατα, αναθέστε
τις εργασίες αυτές σε κάποιον αντιπρόσωπο της
Yamaha ή άλλον εξειδικευµένο µηχανικό.
UF1W71R0.book Page 85 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
86

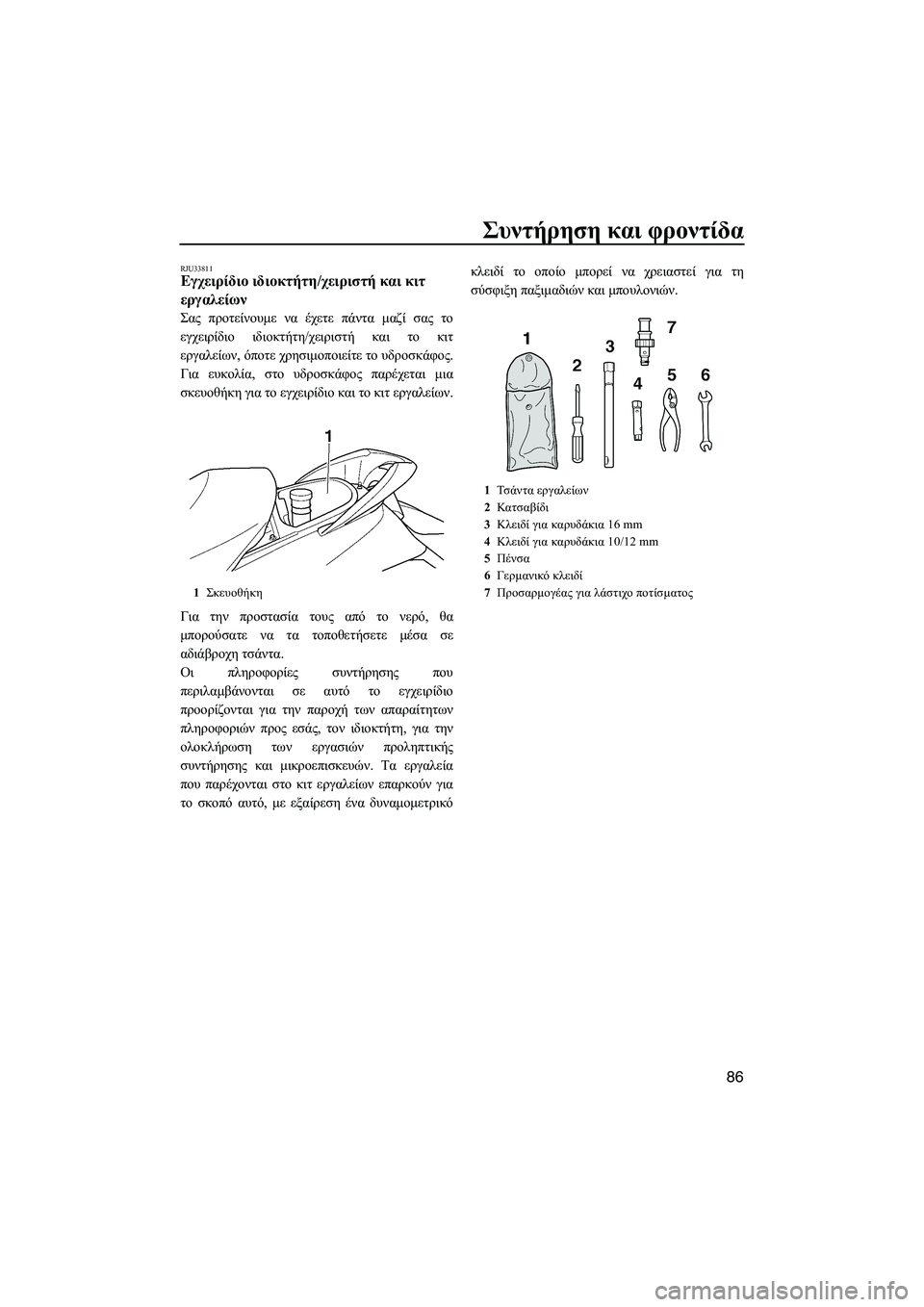

RJU33811Εγχειρίδιο ιδιοκτήτη/χειριστή και κιτ
εργαλείων
Σας προτείνουµε να έχετε πάντα µαζί σας το
εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων, όποτε χρησιµοποιείτε το υδροσκάφος.
Για ευκολία, στο υδροσκάφος παρέχεται µια
σκευοθήκη για το εγχειρίδιο και το κιτ εργαλείων.
Για την προστασία τους από το νερό, θα
µπορούσατε να τα τοποθετήσετε µέσα σε
αδιάβροχη τσάντα.
Οι πληροφορίες συντήρησης που
περιλαµβάνονται σε αυτό το εγχειρίδιο
προορίζονται για την παροχή των απαραίτητων
πληροφοριών προς εσάς, τον ιδιοκτήτη, για την
ολοκλήρωση των εργασιών προληπτικής
συντήρησης και µικροεπισκευών. Τα εργαλεία
που παρέχονται στο κιτ εργαλείων επαρκούν για
το σκοπό αυτό, µε εξαίρεση ένα δυναµοµετρικόκλειδί το οποίο µπορεί να χρειαστεί για τη
σύσφιξη παξιµαδιών και µπουλονιών.
1Σκευοθήκη
1Τσάντα εργαλείων
2Κατσαβίδι
3Κλειδί για καρυδάκια 16 mm
4Κλειδί για καρυδάκια 10/12 mm
5Πένσα
6Γερµανικό κλειδί
7Προσαρµογέας για λάστιχο ποτίσµατος
UF1W71R0.book Page 86 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
87

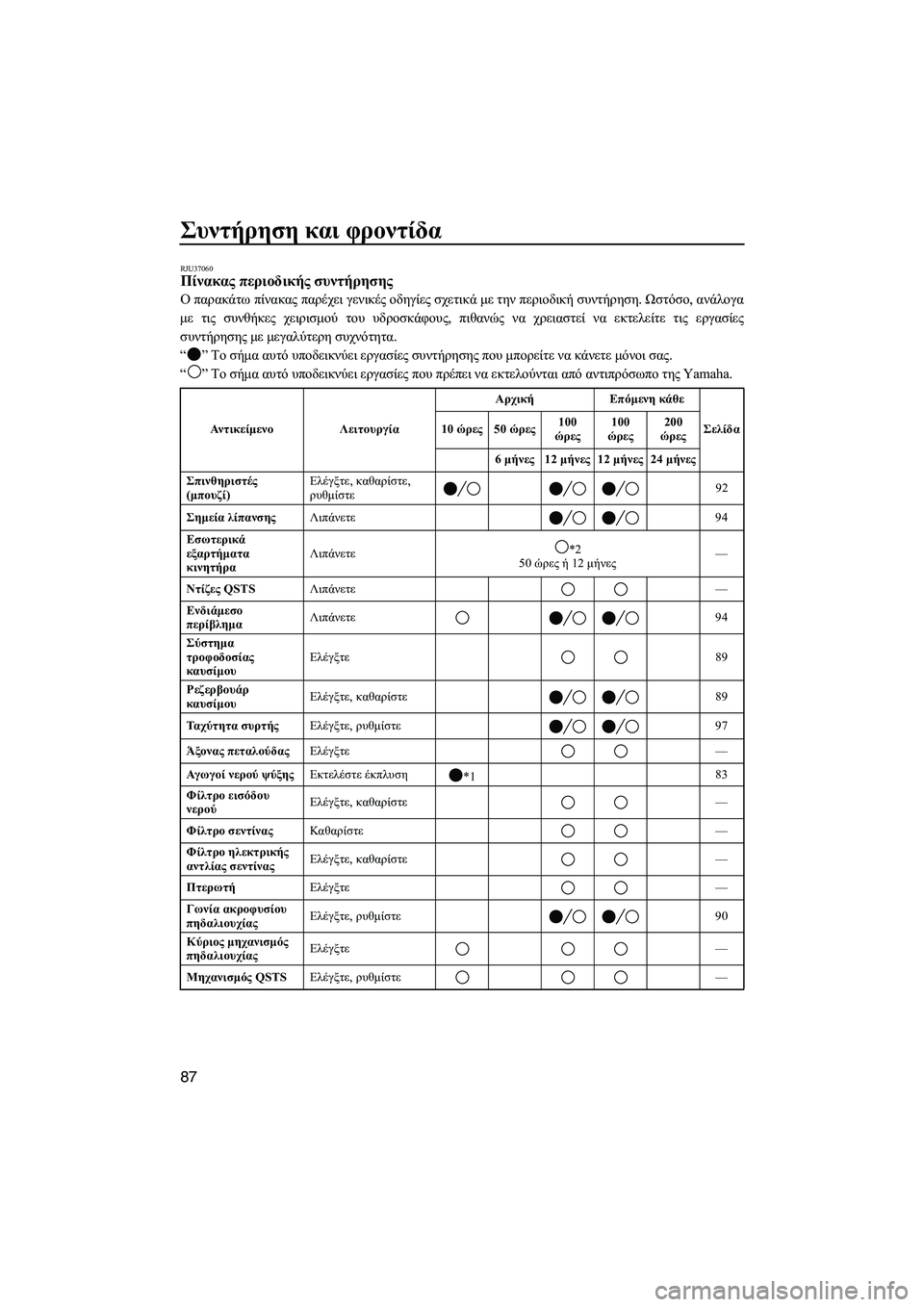

RJU37060Πίνακας περιοδικής συντήρησης
Ο παρακάτω πίνακας παρέχει γενικές οδηγίες σχετικά µε την περιοδική συντήρηση. Ωστόσο, ανάλογα
µε τις συνθήκες χειρισµού του υδροσκάφους, πιθανώς να χρειαστεί να εκτελείτε τις εργασίες
συντήρησης µε µεγαλύτερη συχνότητα.
“” Το σήµα αυτό υποδεικνύει εργασίες συντήρησης που µπορείτε να κάνετε µόνοι σας.
“” Το σήµα αυτό υποδεικνύει εργασίες που πρέπει να εκτελούνται από αντιπρόσωπο της Yamaha.
Αν τ ι κ ε ίµενο ΛειτουργίαΑρχική Επόµενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
6 µήνες 12 µήνες 12 µήνες24 µήνες
Σπινθηριστές
(µπουζί)Ελέγξτε, καθαρίστε,
ρυθµίστε92
Σηµεία λίπανσηςΛιπάνετε94
Εσωτερικά
εξαρτήµατα
κινητήραΛιπάνετε*2
50 ώρες ή 12 µήνες—
Ντίζες QSTSΛιπάνετε—
Ενδιάµεσο
περίβληµαΛιπάνετε94
Σύστηµα
τροφοδοσίας
καυσίµουΕλέγξτε89
Ρεζερβουάρ
καυσίµουΕλέγξτε, καθαρίστε89
Ταχύτητα συρτήςΕλέγξτε, ρυθµίστε97
Άξονας πεταλούδαςΕλέγξτε—
Αγ ω γ ο ί νερού ψύξηςΕκτελέστε έκπλυση
*183
Φίλτρο εισόδου
νερούΕλέγξτε, καθαρίστε—
Φίλτρο σεντίναςΚαθαρίστε—
Φίλτρο ηλεκτρικής
αντλίας σεντίναςΕλέγξτε, καθαρίστε—
ΠτερωτήΕλέγξτε—
Γωνία ακροφυσίου
πηδαλιουχίαςΕλέγξτε, ρυθµίστε90
Κύριος µηχανισµός
πηδαλιουχίαςΕλέγξτε—
Μηχανισµός QSTSΕλέγξτε, ρυθµίστε—
UF1W71R0.book Page 87 Monday, June 30, 2008 3:02 PM

Συντήρηση και φροντίδα
88

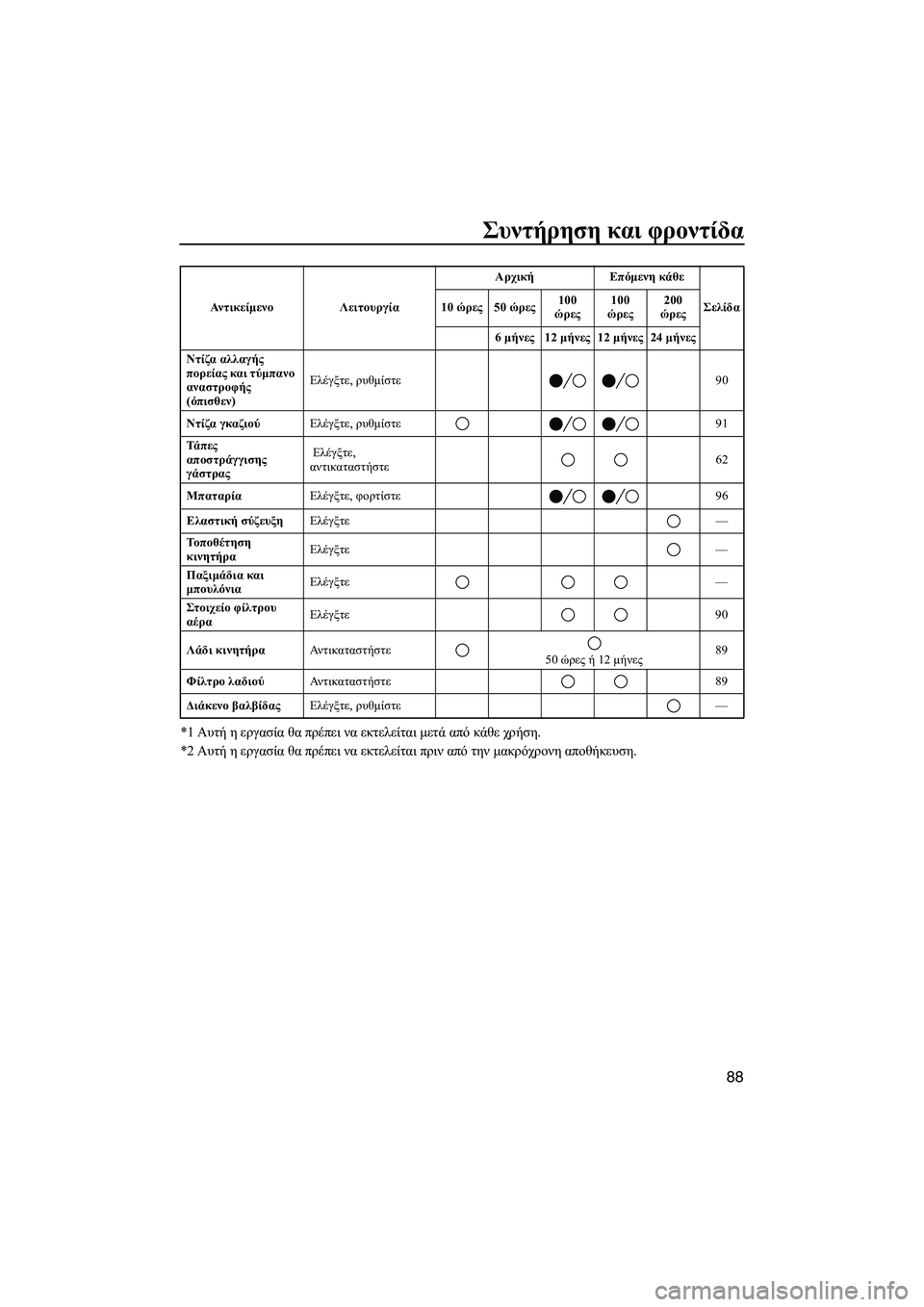

*1 Αυτή η εργασία θα πρέπει να εκτελείται µετά από κάθε χρήση.
*2 Αυτή η εργασία θα πρέπει να εκτελείται πριν από την µακρόχρονη αποθήκευση.
Ντίζα αλλαγής
πορείας και τύµπανο
αναστροφής
(όπισθεν)Ελέγξτε, ρυθµίστε90
Ντίζα γκαζιούΕλέγξτε, ρυθµίστε91
Τά π ε ς
αποστράγγισης
γάστρας Ελέγξτε,
αντικαταστήστε62
ΜπαταρίαΕλέγξτε, φορτίστε96
Ελαστική σύζευξηΕλέγξτε—
Το π ο θ έ τ η σ η
κινητήραΕλέγξτε—
Παξιµάδια και
µπουλόνιαΕλέγξτε—
Στοιχείο φίλτρου
αέραΕλέγξτε90
Λάδι κινητήραΑντικαταστήστε
50 ώρες ή 12 µήνες89
Φίλτρο λαδιούΑντικαταστήστε89
∆ιάκενο βαλβίδαςΕλέγξτε, ρυθµίστε— Αν τ ι κ ε ίµενο ΛειτουργίαΑρχική Επόµενη κάθε
Σελίδα 10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
6 µήνες 12 µήνες 12 µήνες24 µήνες
UF1W71R0.book Page 88 Monday, June 30, 2008 3:02 PM

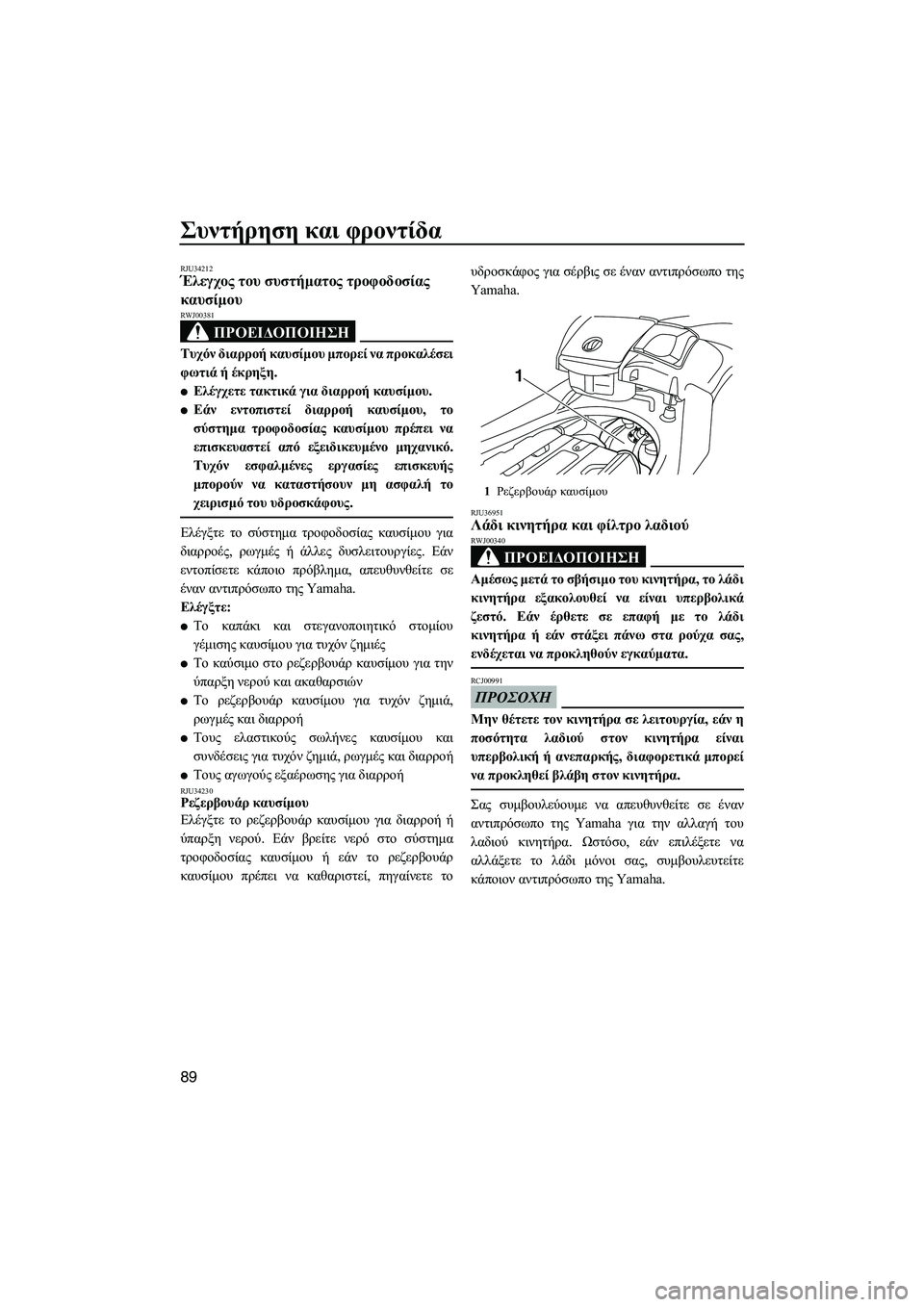

Συντήρηση και φροντίδα
89
RJU34212Έλεγχος του συστήµατος τροφοδοσίας
καυσίµου
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00381
Τυχόν διαρροή καυσίµου µπορεί να προκαλέσει
φωτιά ή έκρηξη.

Ελέγχετε τακτικά για διαρροή καυσίµου.

Εάν εντοπιστεί διαρροή καυσίµου, το
σύστηµα τροφοδοσίας καυσίµου πρέπει να
επισκευαστεί από εξειδικευµένο µηχανικό.
Τυχόν εσφαλµένες εργασίες επισκευής
µπορούν να καταστήσουν µη ασφαλή το
χειρισµό του υδροσκάφους.
Ελέγξτε το σύστηµα τροφοδοσίας καυσίµου για
διαρροές, ρωγµές ή άλλες δυσλειτουργίες. Εάν
εντοπίσετε κάποιο πρόβληµα, απευθυνθείτε σε
έναν αντιπρόσωπο της Yamaha.
Ελέγξτε:

Το καπάκι και στεγανοποιητικό στοµίου
γέµισης καυσίµου για τυχόν ζηµιές

Το καύσιµο στο ρεζερβουάρ καυσίµου για την
ύπαρξη νερού και ακαθαρσιών

Το ρεζερβουάρ καυσίµου για τυχόν ζηµιά,
ρωγµές και διαρροή

Τους ελαστικούς σωλήνες καυσίµου και
συνδέσεις για τυχόν ζηµιά, ρωγµές και διαρροή

Τους αγωγούς εξαέρωσης για διαρροήRJU34230Ρεζερβουάρ καυσίµου
Ελέγξτε το ρεζερβουάρ καυσίµου για διαρροή ή
ύπαρξη νερού. Εάν βρείτε νερό στο σύστηµα
τροφοδοσίας καυσίµου ή εάν το ρεζερβουάρ
καυσίµου πρέπει να καθαριστεί, πηγαίνετε τουδροσκάφος για σέρβις σε έναν αντιπρόσωπο της
Yamaha.
RJU36951Λάδι κινητήρα και φίλτρο λαδιού
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00340
Αµέσως µετά το σβήσιµο του κινητήρα, το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό. Εάν έρθετε σε επαφή µε το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας,
ενδέχεται να προκληθούν εγκαύµατα.
ΠΡΟΣΟΧΗ
RCJ00991
Μην θέτετε τον κινητήρα σε λειτουργία, εάν η
ποσότητα λαδιού στον κινητήρα είναι
υπερβολική ή ανεπαρκής, διαφορετικά µπορεί
να προκληθεί βλάβη στον κινητήρα.
Σας συµβουλεύουµε να απευθυνθείτε σε έναν
αντιπρόσωπο της Yamaha για την αλλαγή του
λαδιού κινητήρα. Ωστόσο, εάν επιλέξετε να
αλλάξετε το λάδι µόνοι σας, συµβουλευτείτε
κάποιον αντιπρόσωπο της Yamaha.
1Ρεζερβουάρ καυσίµου
1
UF1W71R0.book Page 89 Monday, June 30, 2008 3:02 PM
