2009 YAMAHA FX HO CRUISER Betriebsanleitungen (in German)

Ausstattungen und Funktionen

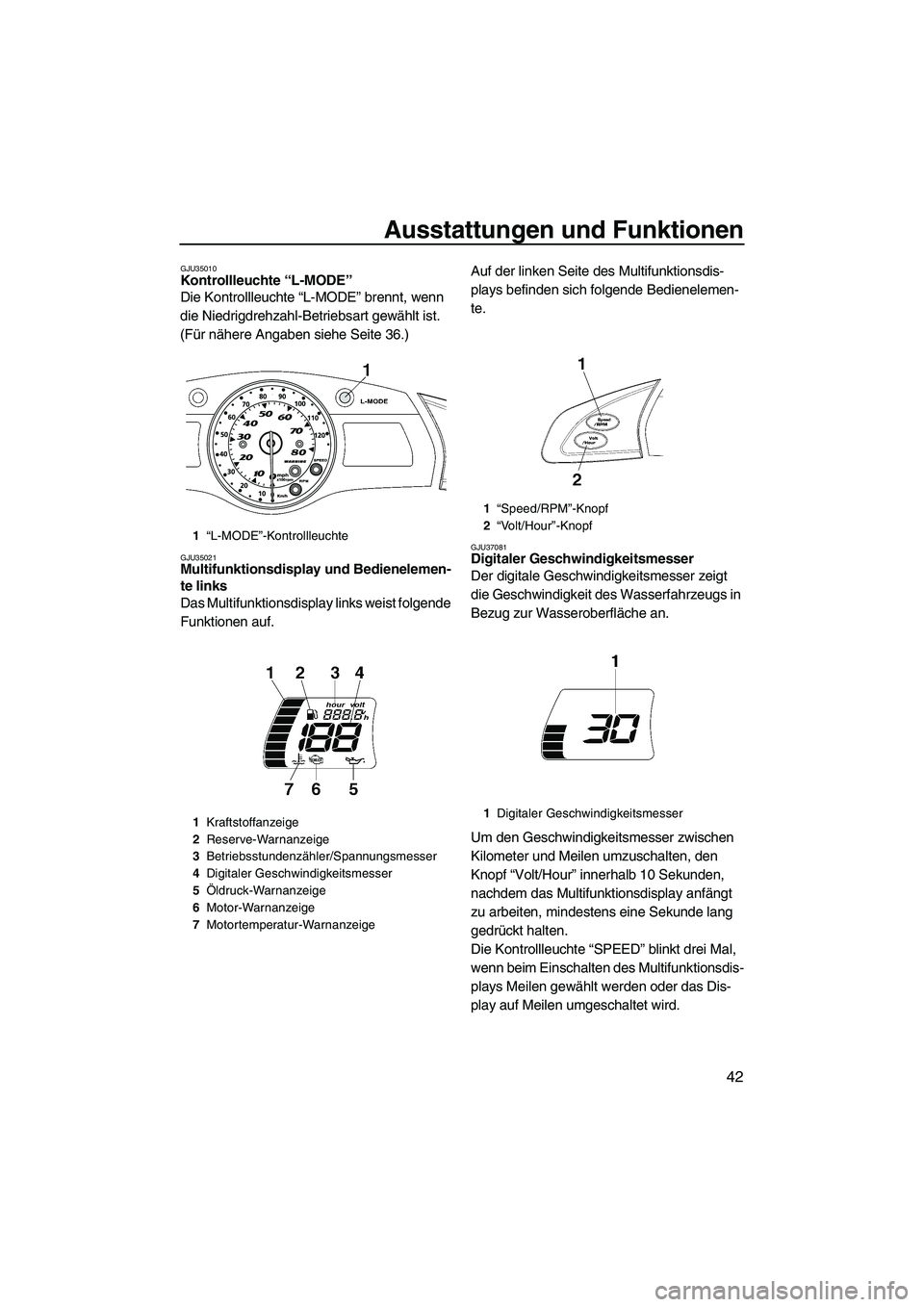

42
GJU35010Kontrollleuchte “L-MODE”
Die Kontrollleuchte “L-MODE” brennt, wenn
die Niedrigdrehzahl-Betriebsart gewählt ist.
(Für nähere Angaben siehe Seite 36.)
GJU35021Multifunktionsdisplay und Bedienelemen-
te links
Das Multifunktionsdisplay links weist folgende
Funktionen auf.Auf der linken Seite des Multifunktionsdis-
plays befinden sich folgende Bedienelemen-
te.
GJU37081Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Um den Geschwindigkeitsmesser zwischen
Kilometer und Meilen umzuschalten, den
Knopf “Volt/Hour” innerhalb 10 Sekunden,
nachdem das Multifunktionsdisplay anfängt
zu arbeiten, mindestens eine Sekunde lang
gedrückt halten.
Die Kontrollleuchte “SPEED” blinkt drei Mal,
wenn beim Einschalten des Multifunktionsdis-
plays Meilen gewählt werden oder das Dis-
play auf Meilen umgeschaltet wird.
1“L-MODE”-Kontrollleuchte
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Betriebsstundenzähler/Spannungsmesser
4Digitaler Geschwindigkeitsmesser
5Öldruck-Warnanzeige
6Motor-Warnanzeige
7Motortemperatur-Warnanzeige
1“Speed/RPM”-Knopf
2“Volt/Hour”-Knopf
1Digitaler Geschwindigkeitsmesser
UF2H70G0.book Page 42 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen

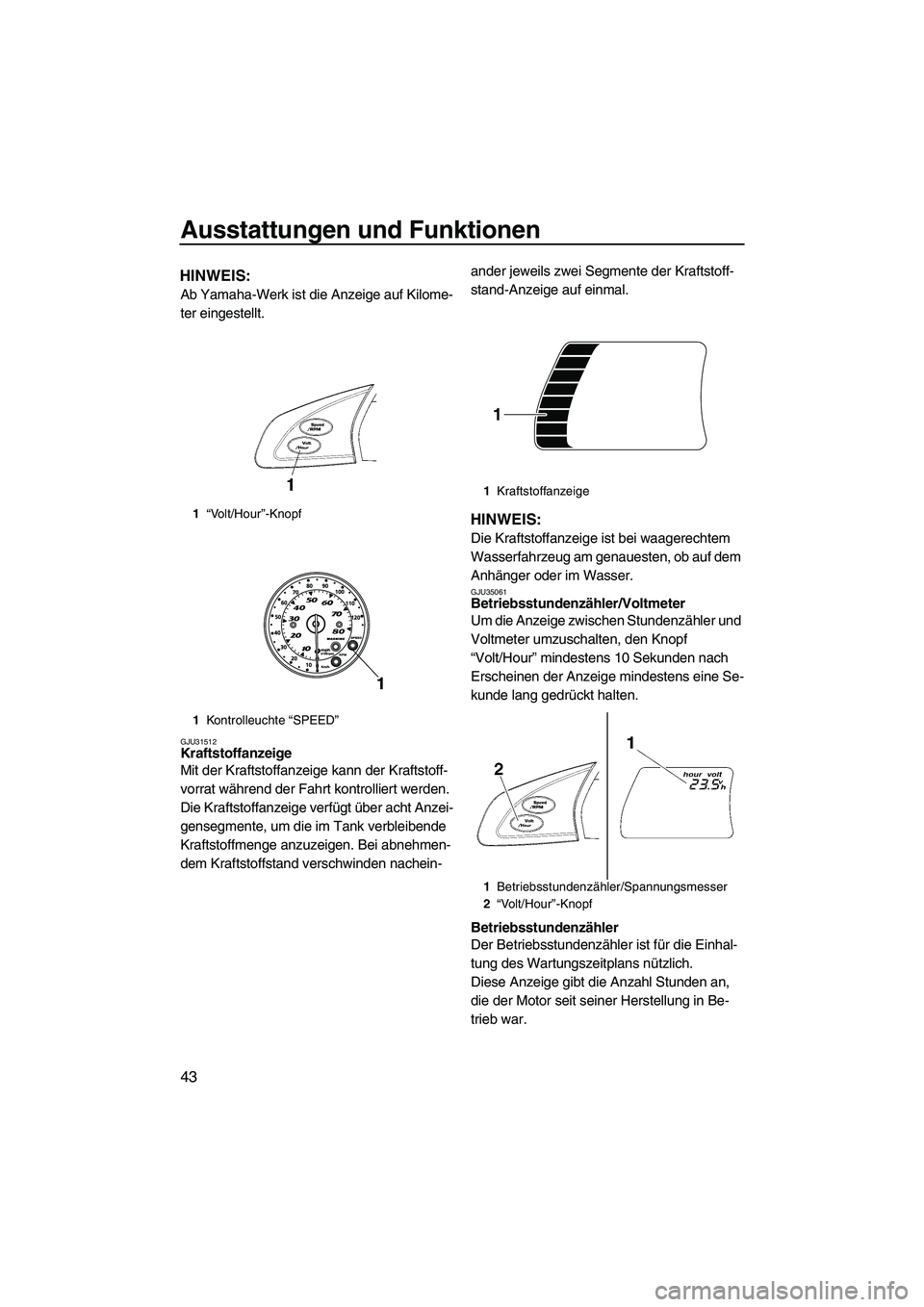

43
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Kilome-
ter eingestellt.
GJU31512Kraftstoffanzeige
Mit der Kraftstoffanzeige kann der Kraftstoff-
vorrat während der Fahrt kontrolliert werden.
Die Kraftstoffanzeige verfügt über acht Anzei-
gensegmente, um die im Tank verbleibende
Kraftstoffmenge anzuzeigen. Bei abnehmen-
dem Kraftstoffstand verschwinden nachein-ander jeweils zwei Segmente der Kraftstoff-
stand-Anzeige auf einmal.
HINWEIS:
Die Kraftstoffanzeige ist bei waagerechtem
Wasserfahrzeug am genauesten, ob auf dem
Anhänger oder im Wasser.
GJU35061Betriebsstundenzähler/Voltmeter
Um die Anzeige zwischen Stundenzähler und
Voltmeter umzuschalten, den Knopf
“Volt/Hour” mindestens 10 Sekunden nach
Erscheinen der Anzeige mindestens eine Se-
kunde lang gedrückt halten.
Betriebsstundenzähler
Der Betriebsstundenzähler ist für die Einhal-
tung des Wartungszeitplans nützlich.
Diese Anzeige gibt die Anzahl Stunden an,
die der Motor seit seiner Herstellung in Be-
trieb war.
1“Volt/Hour”-Knopf
1Kontrolleuchte “SPEED”
1Kraftstoffanzeige
1Betriebsstundenzähler/Spannungsmesser
2“Volt/Hour”-Knopf
1
UF2H70G0.book Page 43 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen

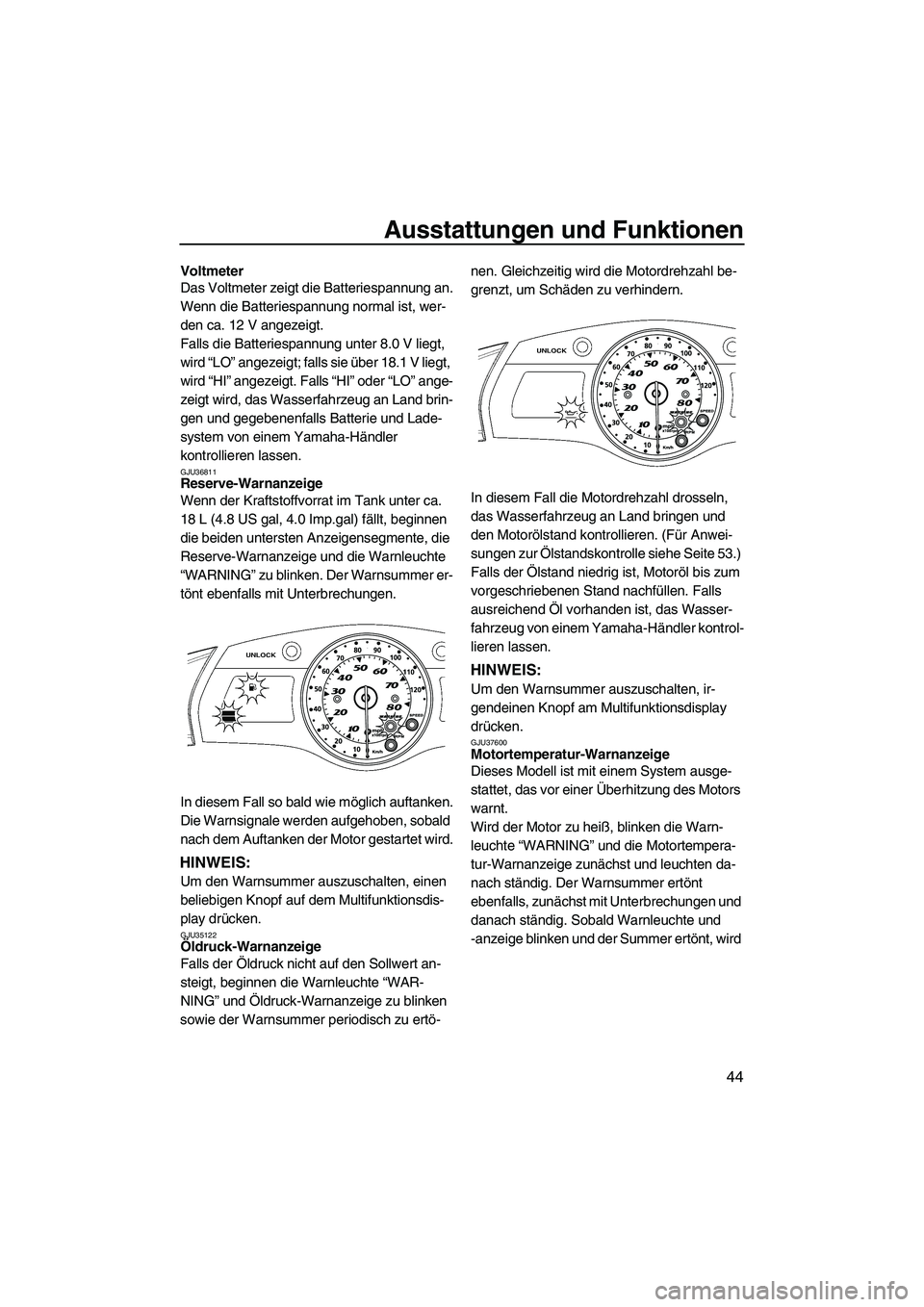

44
Voltmeter
Das Voltmeter zeigt die Batteriespannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung unter 8.0 V liegt,
wird “LO” angezeigt; falls sie über 18.1 V liegt,
wird “HI” angezeigt. Falls “HI” oder “LO” ange-
zeigt wird, das Wasserfahrzeug an Land brin-
gen und gegebenenfalls Batterie und Lade-
system von einem Yamaha-Händler
kontrollieren lassen.
GJU36811Reserve-Warnanzeige
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, beginnen
die beiden untersten Anzeigensegmente, die
Reserve-Warnanzeige und die Warnleuchte
“WARNING” zu blinken. Der Warnsummer er-
tönt ebenfalls mit Unterbrechungen.
In diesem Fall so bald wie möglich auftanken.
Die Warnsignale werden aufgehoben, sobald
nach dem Auftanken der Motor gestartet wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35122Öldruck-Warnanzeige
Falls der Öldruck nicht auf den Sollwert an-
steigt, beginnen die Warnleuchte “WAR-
NING” und Öldruck-Warnanzeige zu blinken
sowie der Warnsummer periodisch zu ertö-nen. Gleichzeitig wird die Motordrehzahl be-
grenzt, um Schäden zu verhindern.
In diesem Fall die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
den Motorölstand kontrollieren. (Für Anwei-
sungen zur Ölstandskontrolle siehe Seite 53.)
Falls der Ölstand niedrig ist, Motoröl bis zum
vorgeschriebenen Stand nachfüllen. Falls
ausreichend Öl vorhanden ist, das Wasser-
fahrzeug von einem Yamaha-Händler kontrol-
lieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, ir-
gendeinen Knopf am Multifunktionsdisplay
drücken.
GJU37600Motortemperatur-Warnanzeige
Dieses Modell ist mit einem System ausge-
stattet, das vor einer Überhitzung des Motors
warnt.
Wird der Motor zu heiß, blinken die Warn-
leuchte “WARNING” und die Motortempera-
tur-Warnanzeige zunächst und leuchten da-
nach ständig. Der Warnsummer ertönt
ebenfalls, zunächst mit Unterbrechungen und
danach ständig. Sobald Warnleuchte und
-anzeige blinken und der Summer ertönt, wird
UF2H70G0.book Page 44 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen

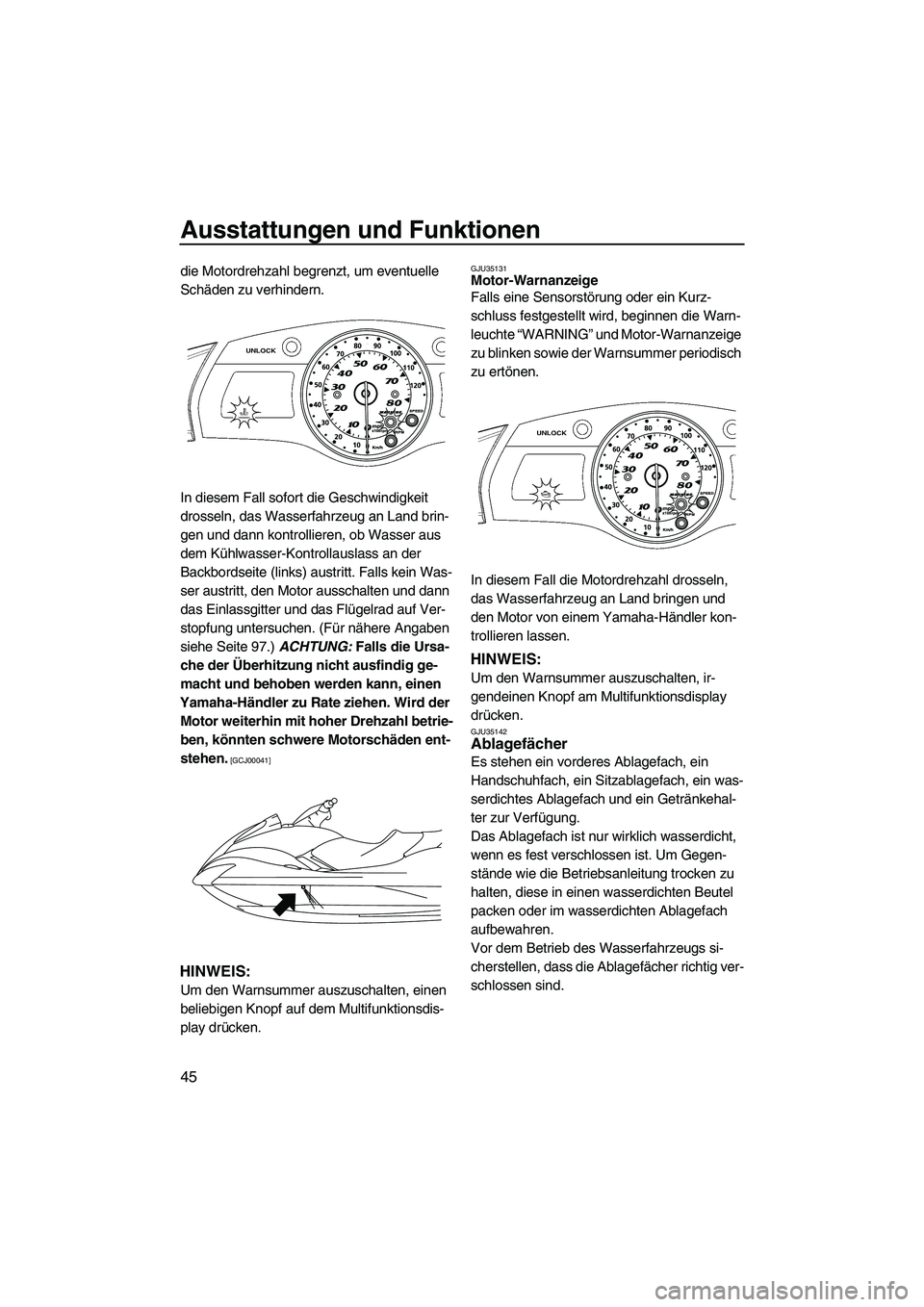

45
die Motordrehzahl begrenzt, um eventuelle
Schäden zu verhindern.
In diesem Fall sofort die Geschwindigkeit
drosseln, das Wasserfahrzeug an Land brin-
gen und dann kontrollieren, ob Wasser aus
dem Kühlwasser-Kontrollauslass an der
Backbordseite (links) austritt. Falls kein Was-
ser austritt, den Motor ausschalten und dann
das Einlassgitter und das Flügelrad auf Ver-
stopfung untersuchen. (Für nähere Angaben
siehe Seite 97.) ACHTUNG: Falls die Ursa-
che der Überhitzung nicht ausfindig ge-
macht und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der
Motor weiterhin mit hoher Drehzahl betrie-
ben, könnten schwere Motorschäden ent-
stehen.
[GCJ00041]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35131Motor-Warnanzeige
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, beginnen die Warn-
leuchte “WARNING” und Motor-Warnanzeige
zu blinken sowie der Warnsummer periodisch
zu ertönen.
In diesem Fall die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
den Motor von einem Yamaha-Händler kon-
trollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, ir-
gendeinen Knopf am Multifunktionsdisplay
drücken.
GJU35142Ablagefächer
Es stehen ein vorderes Ablagefach, ein
Handschuhfach, ein Sitzablagefach, ein was-
serdichtes Ablagefach und ein Getränkehal-
ter zur Verfügung.
Das Ablagefach ist nur wirklich wasserdicht,
wenn es fest verschlossen ist. Um Gegen-
stände wie die Betriebsanleitung trocken zu
halten, diese in einen wasserdichten Beutel
packen oder im wasserdichten Ablagefach
aufbewahren.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig ver-
schlossen sind.
UF2H70G0.book Page 45 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen

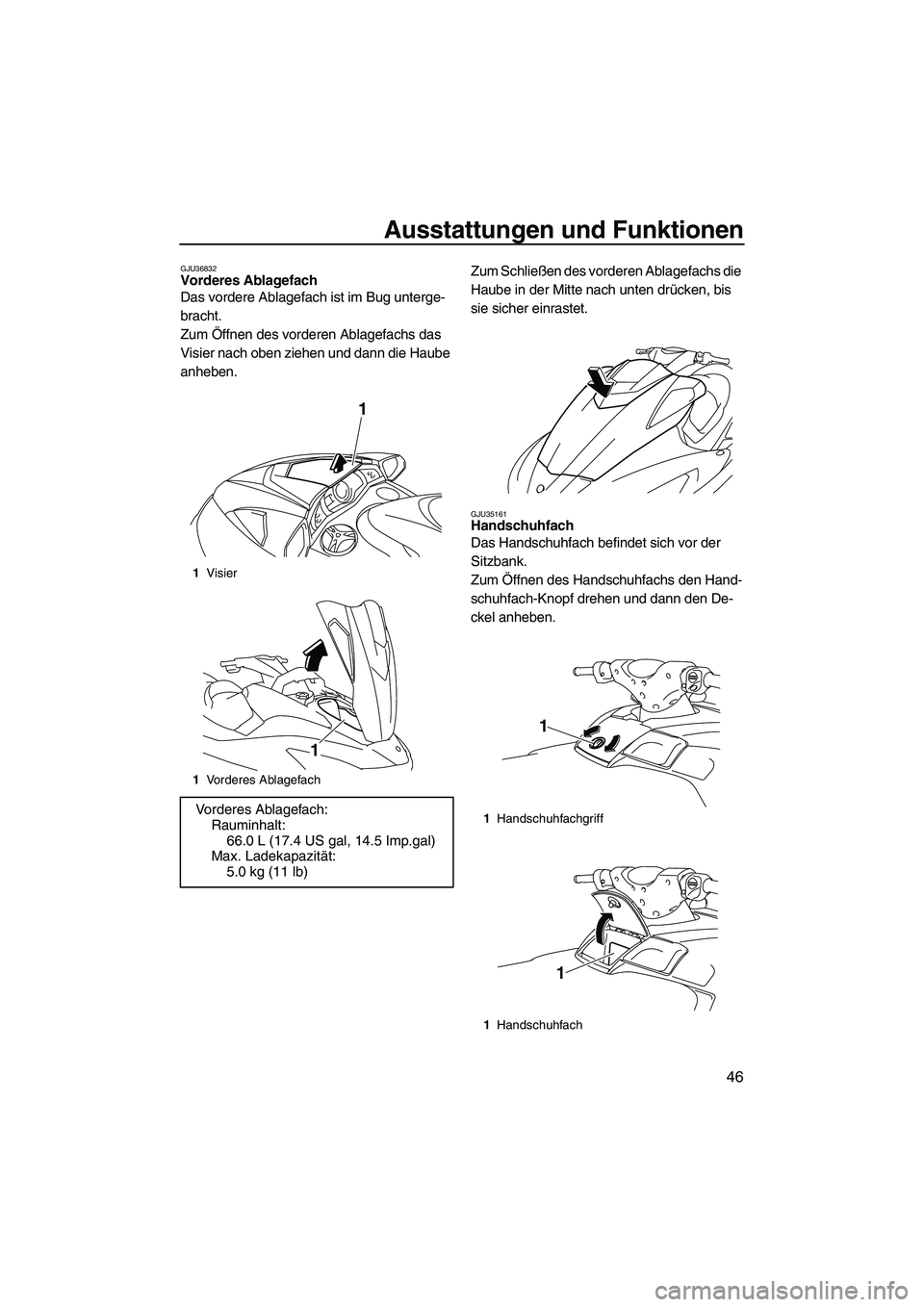

46
GJU36832Vorderes Ablagefach
Das vordere Ablagefach ist im Bug unterge-
bracht.
Zum Öffnen des vorderen Ablagefachs das
Visier nach oben ziehen und dann die Haube
anheben.Zum Schließen des vorderen Ablagefachs die
Haube in der Mitte nach unten drücken, bis
sie sicher einrastet.
GJU35161Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
Zum Öffnen des Handschuhfachs den Hand-
schuhfach-Knopf drehen und dann den De-
ckel anheben.
1Visier
1Vorderes Ablagefach
Vorderes Ablagefach:
Rauminhalt:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Max. Ladekapazität:
5.0 kg (11 lb)
1
1
1Handschuhfachgriff
1Handschuhfach
1
1
UF2H70G0.book Page 46 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen
47
Zum Schließen des Handschuhfachs den De-
ckel herablassen und dann den Handschuh-
fach-Knopf drehen.
GJU31760Sitzablagefach
Das Sitzablagefach befindet sich unter dem
Rücksitz.
Zum Öffnen des Sitzablagefachs den Rück-
sitz demontieren. (Für nähere Angaben zum
Demontieren und Montieren des Rücksitzes
siehe Seite 25.)
GJU35171Getränkehalter
Der Getränkehalter befindet sich an der Steu-
erbordseite (rechts) des Wasserfahrzeugs.
Während der Fahrt keine Getränke im Ge-
tränkehalter mitführen.
GJU35184Wasserdichtes Ablagefach
Das wasserdichte Ablagefach befindet sich
an der Backbordseite (links) des Wasserfahr-
zeugs.
Zum Öffnen des wasserdichten Ablagefachs
den Deckel im Gegenuhrzeigersinn drehen. Handschuhfach:
Rauminhalt:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Max. Ladekapazität:
1.0 kg (2 lb)
1Sitzablagefach
Sitzablagefach:
Rauminhalt:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Max. Ladekapazität:
9.0 kg (20 lb)
1Getränkehalter
1Abdeckung des wasserdichten Ablagefachs
2Wasserdichtes Ablagefach
1
1
2
UF2H70G0.book Page 47 Friday, January 16, 2009 9:58 AM

Ausstattungen und Funktionen

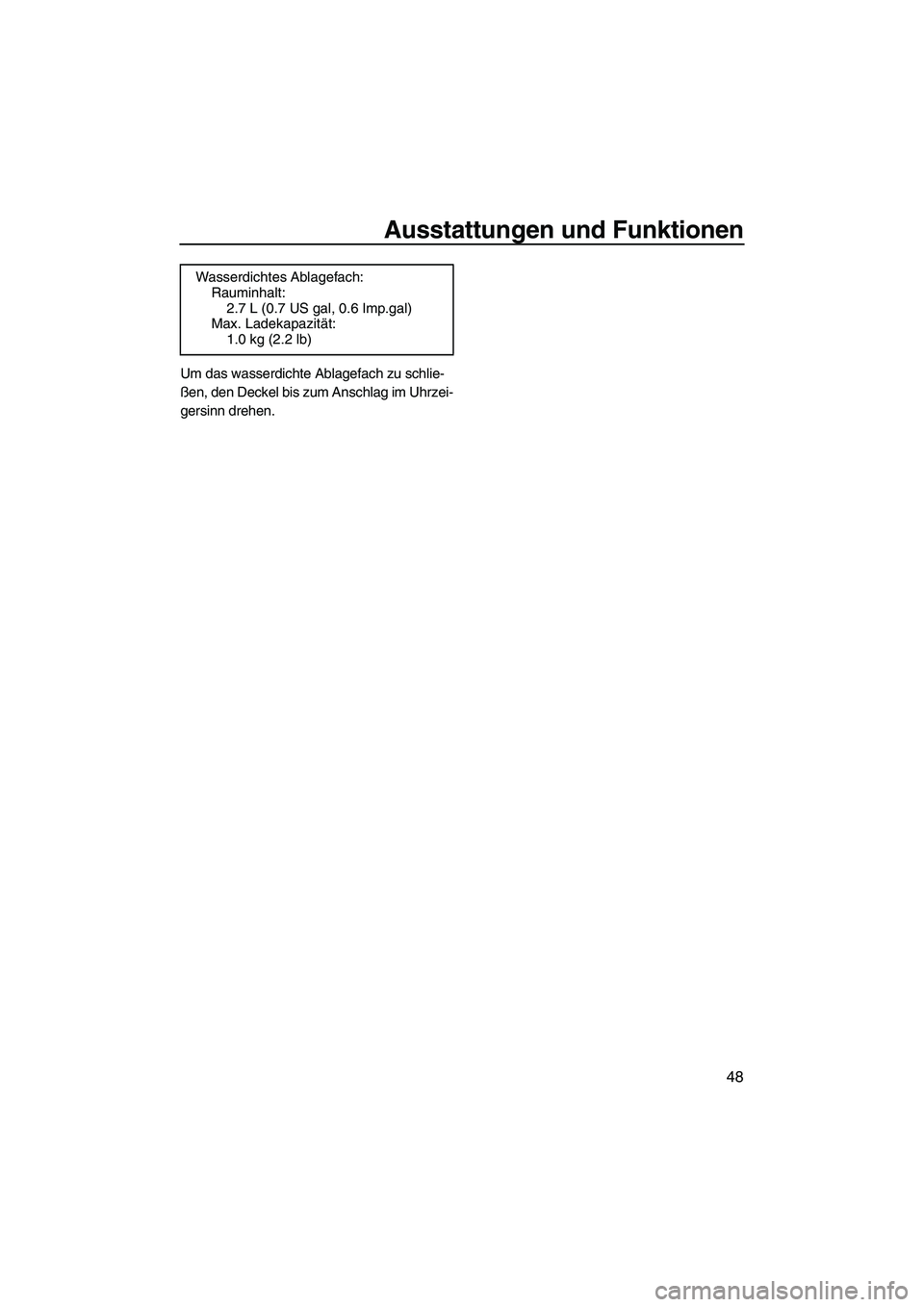

48
Um das wasserdichte Ablagefach zu schlie-
ßen, den Deckel bis zum Anschlag im Uhrzei-
gersinn drehen.Wasserdichtes Ablagefach:
Rauminhalt:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Max. Ladekapazität:
1.0 kg (2.2 lb)
UF2H70G0.book Page 48 Friday, January 16, 2009 9:58 AM

Betrieb

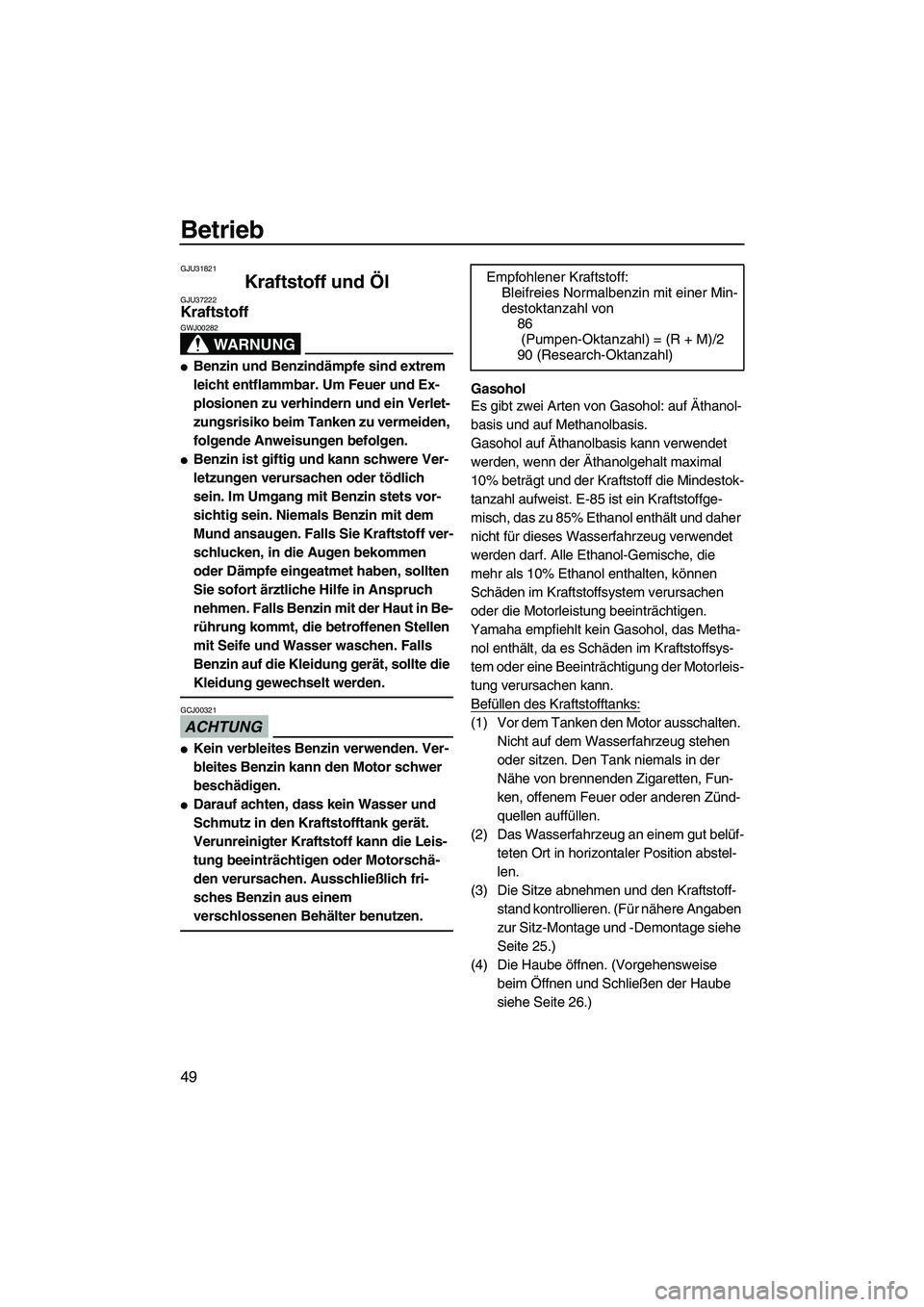

49
GJU31821
Kraftstoff und Öl GJU37222Kraftstoff
WARNUNG
GWJ00282

Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.

Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321

Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.

Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Sitze abnehmen und den Kraftstoff-
stand kontrollieren. (Für nähere Angaben
zur Sitz-Montage und -Demontage siehe
Seite 25.)
(4) Die Haube öffnen. (Vorgehensweise
beim Öffnen und Schließen der Haube
siehe Seite 26.) Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF2H70G0.book Page 49 Friday, January 16, 2009 9:58 AM
