2009 YAMAHA FX HO CRUISER Betriebsanleitungen (in German)

Fehlerbeseitigung
98
Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34662Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:

Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.

Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska-
bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. ACHTUNG: Niemals
den Startschalter drücken, während
der Motor läuft. Den Startschalter
nicht länger als fünf Sekunden betäti-
gen, da die Batterie sich sonst so
stark entlädt, dass der Motor nicht
mehr startet. Außerdem kann dadurch
der Starter beschädigt werden. Falls
der Motor nicht innerhalb von fünf Se-
kunden startet, den Startschalter los-
lassen, 15 Sekunden warten und dann
nochmals versuchen.
[GCJ00481]
GJU36991
Sicherungen wechseln
Die Sicherungen sind im Schaltkasten unter-
gebracht.
1Minus-Starthilfekabel (–)
2Plus-Starthilfekabel (+)
3Motorheberschlaufe
4Starthilfebatterie
1
342
UF2H70G0.book Page 98 Friday, January 16, 2009 9:58 AM

Fehlerbeseitigung
99

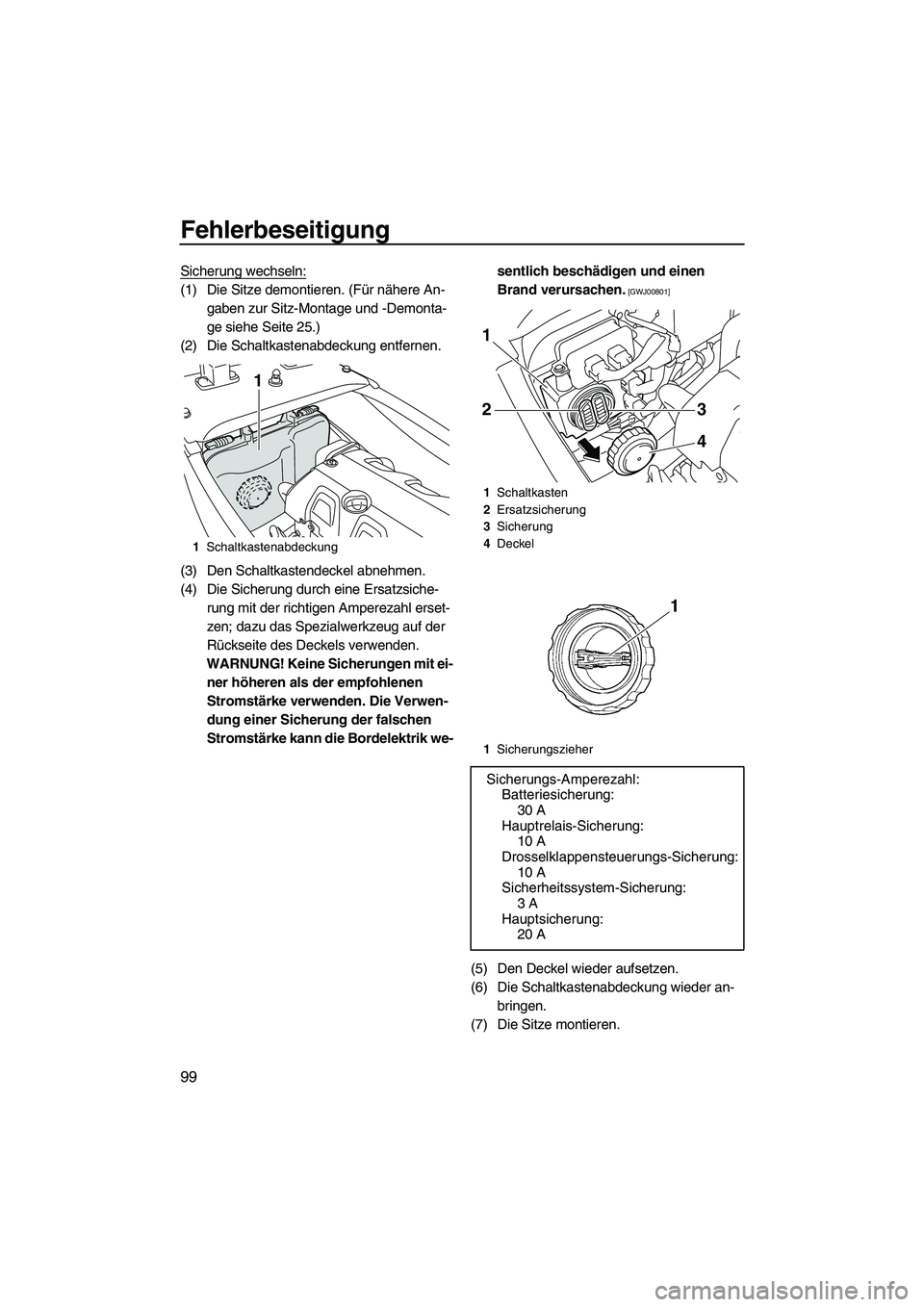

Sicherung wechseln:
(1) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel abnehmen.
(4) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei-
ner höheren als der empfohlenen
Stromstärke verwenden. Die Verwen-
dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-sentlich beschädigen und einen
Brand verursachen. [GWJ00801]
(5) Den Deckel wieder aufsetzen.
(6) Die Schaltkastenabdeckung wieder an-
bringen.
(7) Die Sitze montieren.
1Schaltkastenabdeckung
1
1Schaltkasten
2Ersatzsicherung
3Sicherung
4Deckel
1Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung:
30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Sicherung:
10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung:
20 A
1
2
4 3
UF2H70G0.book Page 99 Friday, January 16, 2009 9:58 AM

Fehlerbeseitigung
100

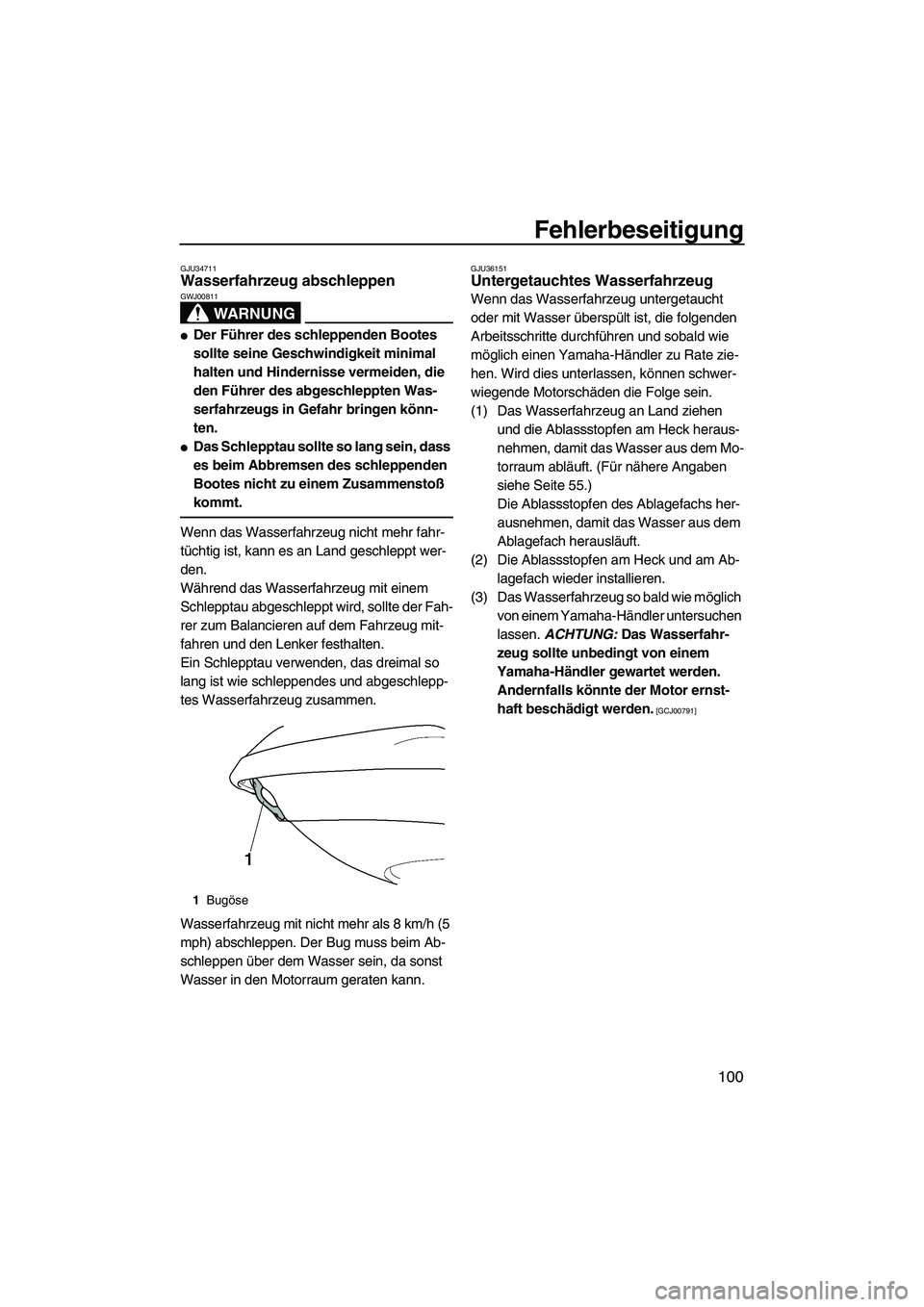

GJU34711Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Während das Wasserfahrzeug mit einem
Schlepptau abgeschleppt wird, sollte der Fah-
rer zum Balancieren auf dem Fahrzeug mit-
fahren und den Lenker festhalten.
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. Der Bug muss beim Ab-
schleppen über dem Wasser sein, da sonst
Wasser in den Motorraum geraten kann.
GJU36151Untergetauchtes Wasserfahrzeug
Wenn das Wasserfahrzeug untergetaucht
oder mit Wasser überspült ist, die folgenden
Arbeitsschritte durchführen und sobald wie
möglich einen Yamaha-Händler zu Rate zie-
hen. Wird dies unterlassen, können schwer-
wiegende Motorschäden die Folge sein.
(1) Das Wasserfahrzeug an Land ziehen
und die Ablassstopfen am Heck heraus-
nehmen, damit das Wasser aus dem Mo-
torraum abläuft. (Für nähere Angaben
siehe Seite 55.)
Die Ablassstopfen des Ablagefachs her-
ausnehmen, damit das Wasser aus dem
Ablagefach herausläuft.
(2) Die Ablassstopfen am Heck und am Ab-
lagefach wieder installieren.
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler untersuchen
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00791]
1Bugöse
UF2H70G0.book Page 100 Friday, January 16, 2009 9:58 AM

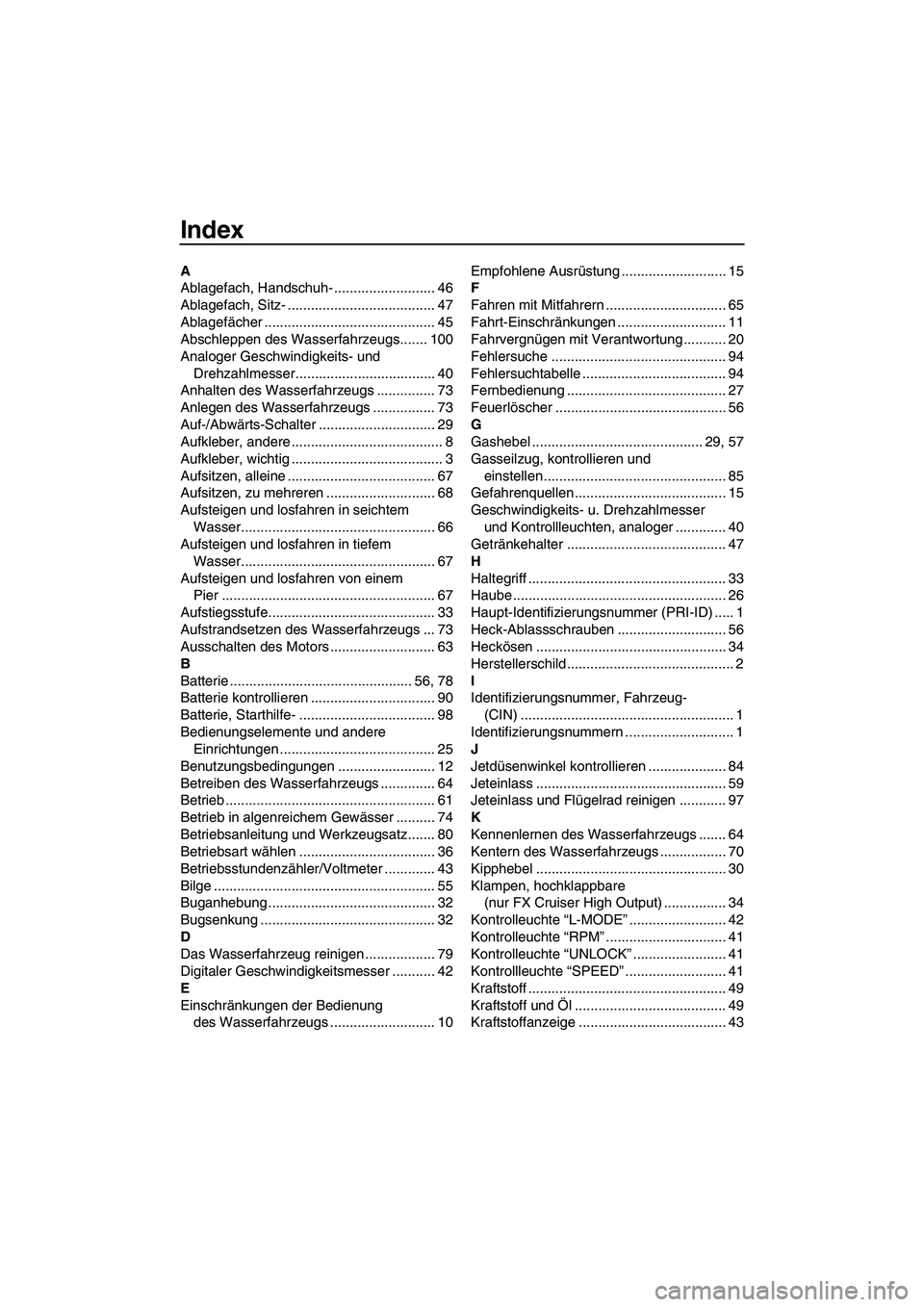

Index
A
Ablagefach, Handschuh- .......................... 46
Ablagefach, Sitz- ...................................... 47
Ablagefächer ............................................ 45
Abschleppen des Wasserfahrzeugs....... 100
Analoger Geschwindigkeits- und
Drehzahlmesser.................................... 40
Anhalten des Wasserfahrzeugs ............... 73
Anlegen des Wasserfahrzeugs ................ 73
Auf-/Abwärts-Schalter .............................. 29
Aufkleber, andere ....................................... 8
Aufkleber, wichtig ....................................... 3
Aufsitzen, alleine ...................................... 67
Aufsitzen, zu mehreren ............................ 68
Aufsteigen und losfahren in seichtem
Wasser.................................................. 66
Aufsteigen und losfahren in tiefem
Wasser.................................................. 67
Aufsteigen und losfahren von einem
Pier ....................................................... 67
Aufstiegsstufe........................................... 33
Aufstrandsetzen des Wasserfahrzeugs ... 73
Ausschalten des Motors ........................... 63
B
Batterie ............................................... 56, 78
Batterie kontrollieren ................................ 90
Batterie, Starthilfe- ................................... 98
Bedienungselemente und andere
Einrichtungen ........................................ 25
Benutzungsbedingungen ......................... 12
Betreiben des Wasserfahrzeugs .............. 64
Betrieb ...................................................... 61
Betrieb in algenreichem Gewässer .......... 74
Betriebsanleitung und Werkzeugsatz....... 80
Betriebsart wählen ................................... 36
Betriebsstundenzähler/Voltmeter ............. 43
Bilge ......................................................... 55
Buganhebung ........................................... 32
Bugsenkung ............................................. 32
D
Das Wasserfahrzeug reinigen .................. 79
Digitaler Geschwindigkeitsmesser ........... 42
E
Einschränkungen der Bedienung
des Wasserfahrzeugs ........................... 10Empfohlene Ausrüstung ........................... 15
F
Fahren mit Mitfahrern ............................... 65
Fahrt-Einschränkungen ............................ 11
Fahrvergnügen mit Verantwortung ........... 20
Fehlersuche ............................................. 94
Fehlersuchtabelle ..................................... 94
Fernbedienung ......................................... 27
Feuerlöscher ............................................ 56
G
Gashebel ............................................ 29, 57
Gasseilzug, kontrollieren und
einstellen............................................... 85
Gefahrenquellen ....................................... 15
Geschwindigkeits- u. Drehzahlmesser
und Kontrollleuchten, analoger ............. 40
Getränkehalter ......................................... 47
H
Haltegriff ................................................... 33
Haube ....................................................... 26
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Heck-Ablassschrauben ............................ 56
Heckösen ................................................. 34
Herstellerschild ........................................... 2
I
Identifizierungsnummer, Fahrzeug-
(CIN) ....................................................... 1
Identifizierungsnummern ............................ 1
J
Jetdüsenwinkel kontrollieren .................... 84
Jeteinlass ................................................. 59
Jeteinlass und Flügelrad reinigen ............ 97
K
Kennenlernen des Wasserfahrzeugs ....... 64
Kentern des Wasserfahrzeugs ................. 70
Kipphebel ................................................. 30
Klampen, hochklappbare
(nur FX Cruiser High Output) ................ 34
Kontrolleuchte “L-MODE”......................... 42
Kontrolleuchte “RPM”............................... 41
Kontrolleuchte “UNLOCK”........................ 41
Kontrollleuchte “SPEED”.......................... 41
Kraftstoff ................................................... 49
Kraftstoff und Öl ....................................... 49
Kraftstoffanzeige ...................................... 43
UF2H70G0.book Page 1 Friday, January 16, 2009 9:58 AM

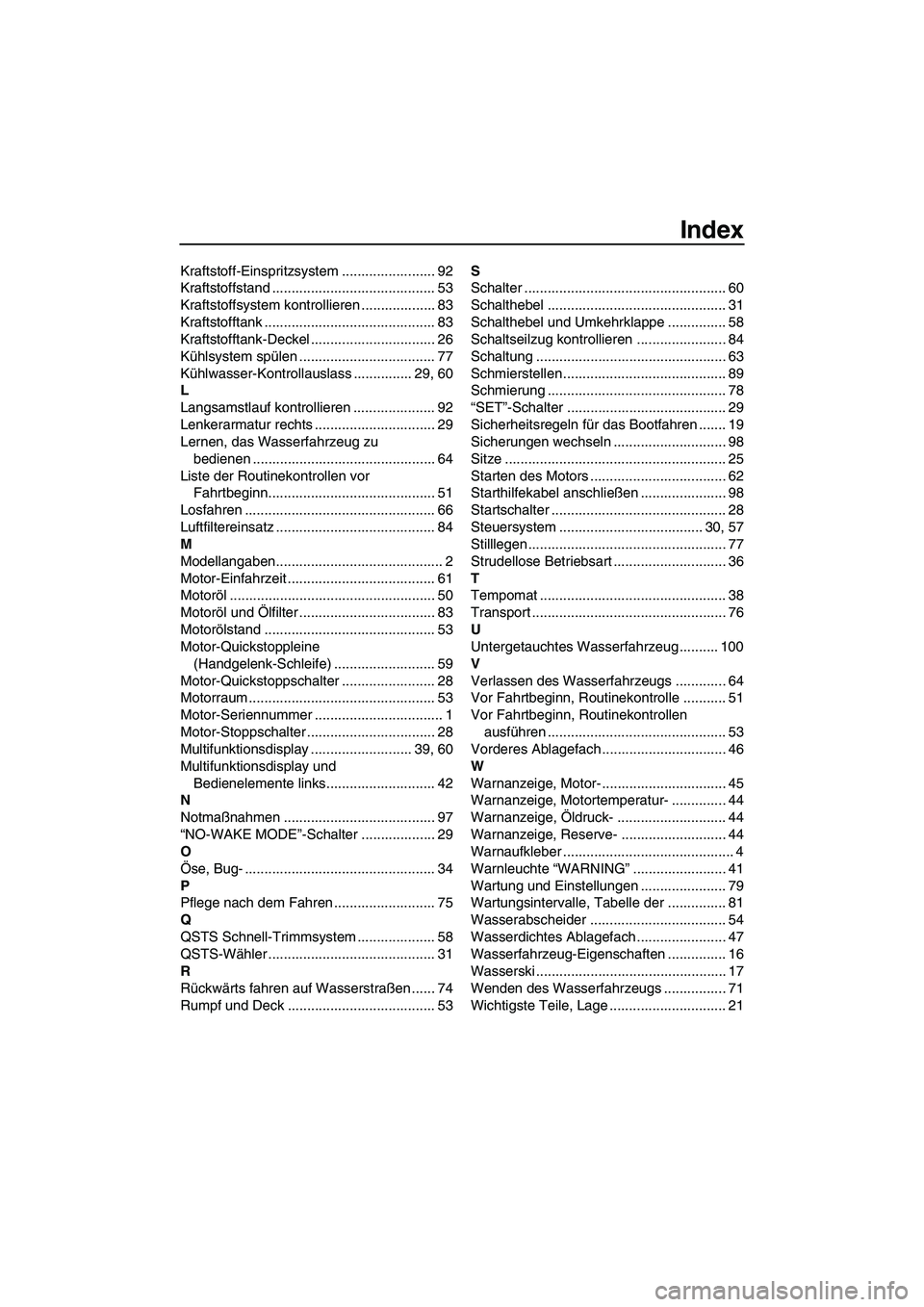

Index
Kraftstoff-Einspritzsystem ........................ 92
Kraftstoffstand .......................................... 53
Kraftstoffsystem kontrollieren ................... 83
Kraftstofftank ............................................ 83
Kraftstofftank-Deckel ................................ 26
Kühlsystem spülen ................................... 77
Kühlwasser-Kontrollauslass ............... 29, 60
L
Langsamstlauf kontrollieren ..................... 92
Lenkerarmatur rechts ............................... 29
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 64
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 51
Losfahren ................................................. 66
Luftfiltereinsatz ......................................... 84
M
Modellangaben........................................... 2
Motor-Einfahrzeit ...................................... 61
Motoröl ..................................................... 50
Motoröl und Ölfilter ................................... 83
Motorölstand ............................................ 53
Motor-Quickstoppleine
(Handgelenk-Schleife) .......................... 59
Motor-Quickstoppschalter ........................ 28
Motorraum ................................................ 53
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 28
Multifunktionsdisplay .......................... 39, 60
Multifunktionsdisplay und
Bedienelemente links............................ 42
N
Notmaßnahmen ....................................... 97
“NO-WAKE MODE”-Schalter ................... 29
O
Öse, Bug- ................................................. 34
P
Pflege nach dem Fahren .......................... 75
Q
QSTS Schnell-Trimmsystem .................... 58
QSTS-Wähler ........................................... 31
R
Rückwärts fahren auf Wasserstraßen ...... 74
Rumpf und Deck ...................................... 53S
Schalter .................................................... 60
Schalthebel .............................................. 31
Schalthebel und Umkehrklappe ............... 58
Schaltseilzug kontrollieren ....................... 84
Schaltung ................................................. 63
Schmierstellen.......................................... 89
Schmierung .............................................. 78
“SET”-Schalter ......................................... 29
Sicherheitsregeln für das Bootfahren ....... 19
Sicherungen wechseln ............................. 98
Sitze ......................................................... 25
Starten des Motors ................................... 62
Starthilfekabel anschließen ...................... 98
Startschalter ............................................. 28
Steuersystem ..................................... 30, 57
Stilllegen ................................................... 77
Strudellose Betriebsart ............................. 36
T
Tempomat ................................................ 38
Transport .................................................. 76
U
Untergetauchtes Wasserfahrzeug .......... 100
V
Verlassen des Wasserfahrzeugs ............. 64
Vor Fahrtbeginn, Routinekontrolle ........... 51
Vor Fahrtbeginn, Routinekontrollen
ausführen .............................................. 53
Vorderes Ablagefach ................................ 46
W
Warnanzeige, Motor- ................................ 45
Warnanzeige, Motortemperatur- .............. 44
Warnanzeige, Öldruck- ............................ 44
Warnanzeige, Reserve- ........................... 44
Warnaufkleber ............................................ 4
Warnleuchte “WARNING”........................ 41
Wartung und Einstellungen ...................... 79
Wartungsintervalle, Tabelle der ............... 81
Wasserabscheider ................................... 54
Wasserdichtes Ablagefach ....................... 47
Wasserfahrzeug-Eigenschaften ............... 16
Wasserski ................................................. 17
Wenden des Wasserfahrzeugs ................ 71
Wichtigste Teile, Lage .............................. 21
UF2H70G0.book Page 2 Friday, January 16, 2009 9:58 AM

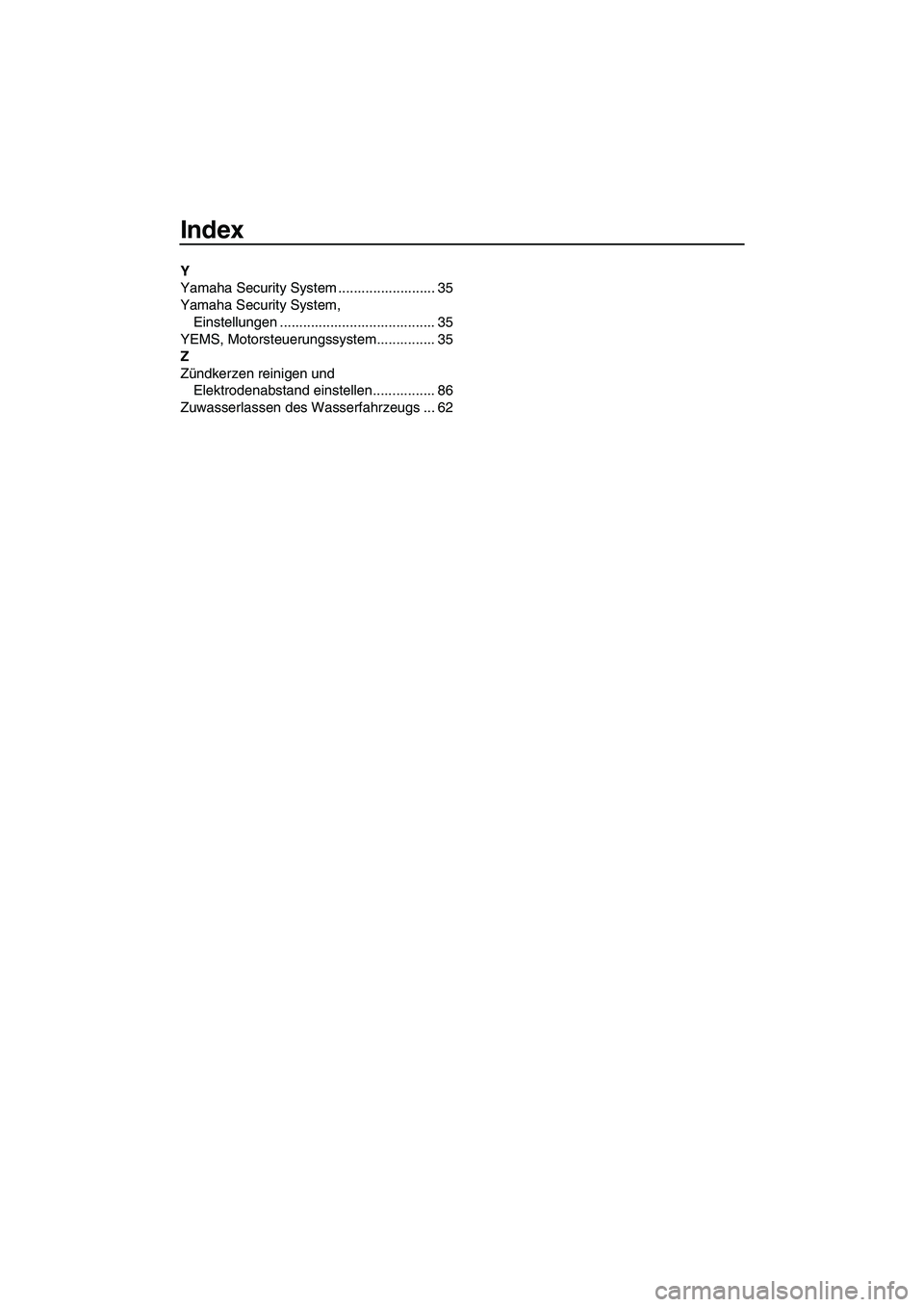

Index
Y
Yamaha Security System ......................... 35
Yamaha Security System,
Einstellungen ........................................ 35
YEMS, Motorsteuerungssystem............... 35
Z
Zündkerzen reinigen und
Elektrodenabstand einstellen................ 86
Zuwasserlassen des Wasserfahrzeugs ... 62
UF2H70G0.book Page 3 Friday, January 16, 2009 9:58 AM

UF2H70G0.book Page 4 Friday, January 16, 2009 9:58 AM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
März 2009–1.5 × 1 CR
UF2H70G0.book Page 1 Friday, January 16, 2009 9:58 AM
