2009 Seat Altea XL Betriebsanleitung (in German)

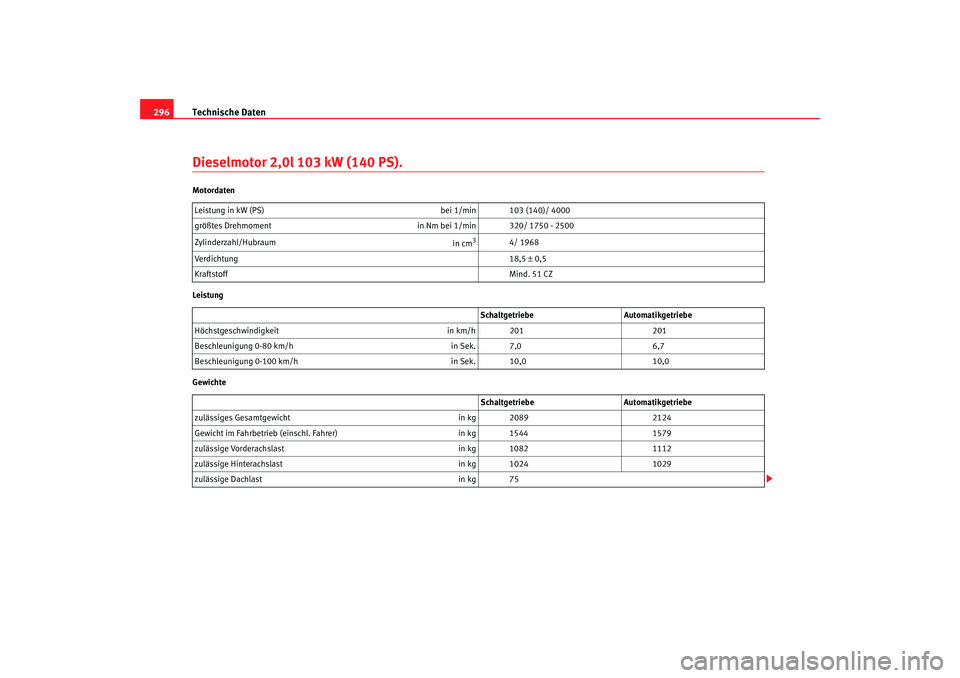

Technische Daten
296Dieselmotor 2,0l 103 kW (140 PS).Motordaten
Leistung
Gewichte Leistung in kW (PS)
bei 1/min 103 (140)/ 4000
größtes Drehmoment in Nm bei 1/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Schaltgetriebe Automatikgetriebe
Höchstgeschwindigkeit in km/h 201201
Beschleunigung 0-80 km/h in Sek. 7,06,7
Beschleunigung 0-100 km/h in Sek. 10,0 10,0
Schaltgetriebe Automatikgetriebe
zulässiges Gesamtgewicht in kg 20892124
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 15441579
zulässige Vorderachslast in kg 10821112
zulässige Hinterachslast in kg 10241029
zulässige Dachlast in kg 75
AlteaXL_DE.book Seite 296 Montag, 2. Februar 2009 10:36 10

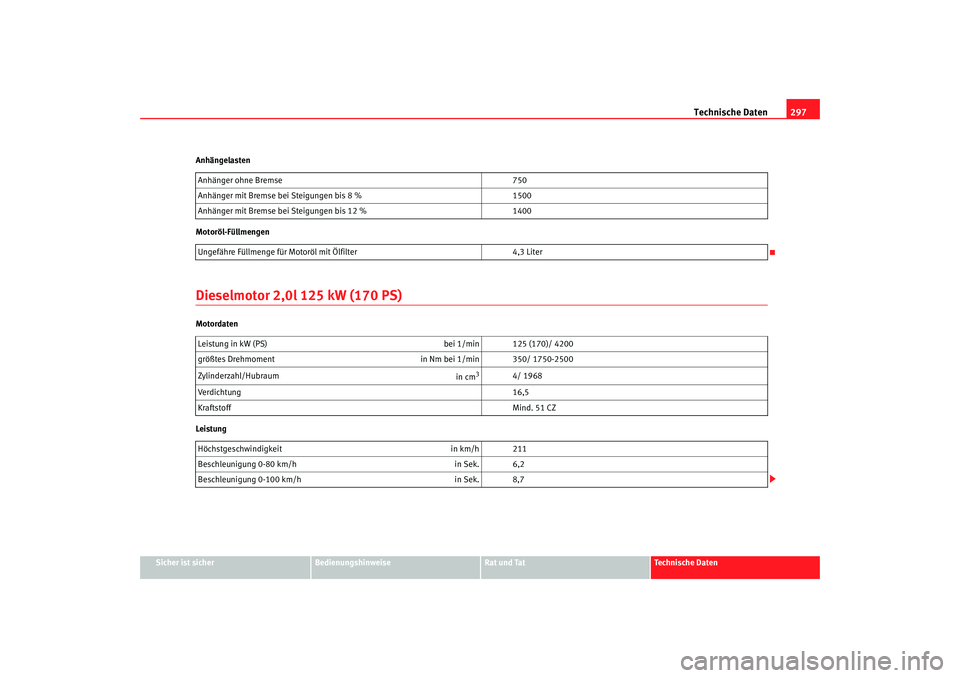

Technische Daten297
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängelasten
Motoröl-Füllmengen
Dieselmotor 2,0l 125 kW (170 PS)Motordaten
Leistung
Anhänger ohne Bremse
750
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1400
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,3 Liter
Leistung in kW (PS) bei 1/min 125 (170)/ 4200
größtes Drehmoment in Nm bei 1/min 350/ 1750-2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 16,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 211
Beschleunigung 0-80 km/h in Sek. 6,2
Beschleunigung 0-100 km/h in Sek. 8,7
AlteaXL_DE.book Seite 297 Montag, 2. Februar 2009 10:36 10

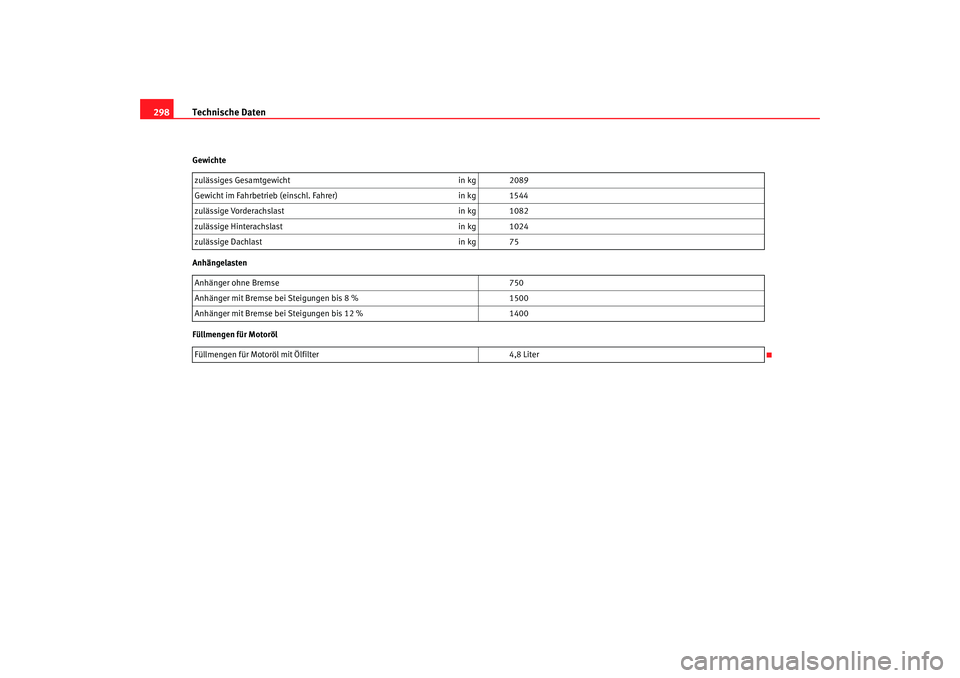

Technische Daten
298Gewichte
Anhängelasten
Füllmengen für Motoröl zulässiges Gesamtgewicht
in kg 2089
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1544
zulässige Vorderachslast in kg 1082
zulässige Hinterachslast in kg 1024
zulässige Dachlast in kg 75
Anhänger ohne Bremse 750
Anhänger mit Bremse bei Steigungen bis 8 % 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1400
Füllmengen für Motoröl mit Ölfilter 4,8 Liter
AlteaXL_DE.book Seite 298 Montag, 2. Februar 2009 10:36 10

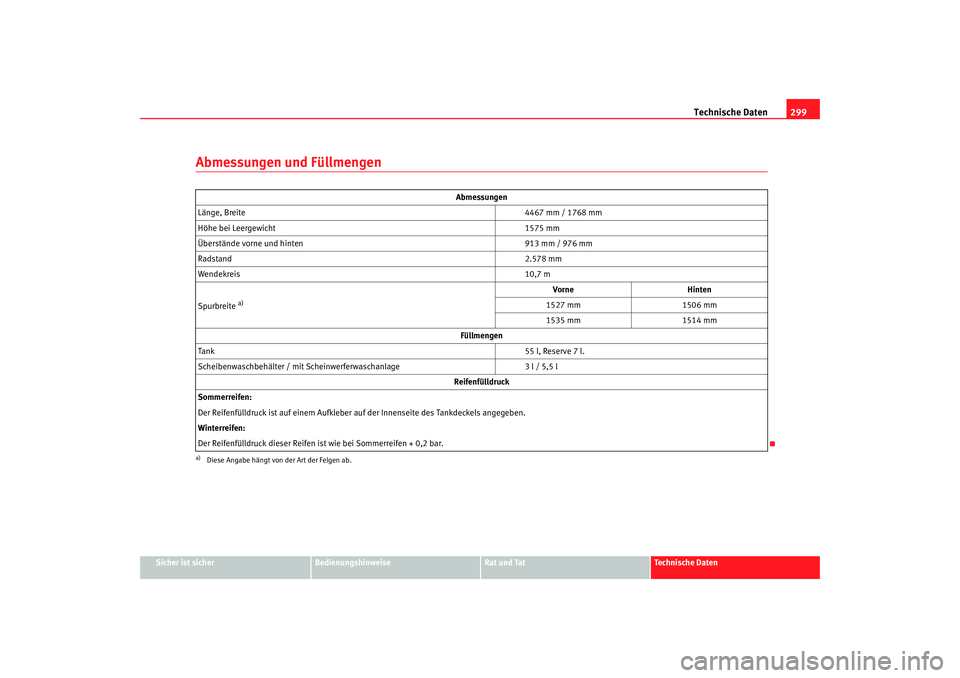

Technische Daten299
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Abmessungen und Füllmengen
Abmessungen
Länge, Breite 4467 mm / 1768 mm
Höhe bei Leergewicht 1575 mm
Überstände vorne und hinten 913 mm / 976 mm
Radstand 2.578 mm
Wendekreis 10,7 m
Spurbreite
a)
a)Diese Angabe hängt von der Art der Felgen ab.
Vorne Hinten
1527 mm 1506 mm
1535 mm 1514 mm
Füllmengen
Tank 55 l, Reserve 7 l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3 l / 5,5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber au f der Innenseite des Tankdeckels angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
AlteaXL_DE.book Seite 299 Montag, 2. Februar 2009 10:36 10

AlteaXL_DE.book Seite 300 Montag, 2. Februar 2009 10:36 10

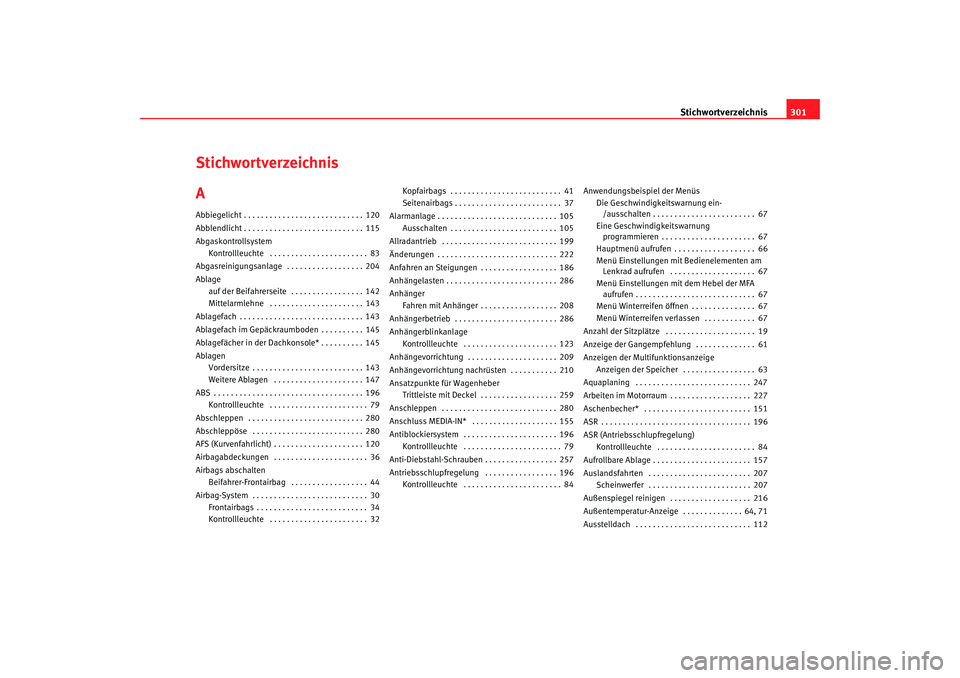

Stichwortverzeichnis301
Stichwortverzeichnis
AAbbiegelicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Abblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Abgaskontrollsystem
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 83
Abgasreinigungsanlage . . . . . . . . . . . . . . . . . . 204
Ablage auf der Beifahrerseite . . . . . . . . . . . . . . . . . 142
Mittelarmlehne . . . . . . . . . . . . . . . . . . . . . . 143
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Ablagefach im Gepäckraumboden . . . . . . . . . . 145
Ablagefächer in der Dachkonsole* . . . . . . . . . . 145
Ablagen Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Weitere Ablagen . . . . . . . . . . . . . . . . . . . . . 147
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Abschleppöse . . . . . . . . . . . . . . . . . . . . . . . . . . 280
AFS (Kurvenfahrlicht) . . . . . . . . . . . . . . . . . . . . . 120
Airbagabdeckungen . . . . . . . . . . . . . . . . . . . . . . 36
Airbags abschalten Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . 44
Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 32 Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . 37
Alarmanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 105
Allradantrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Änderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Anfahren an Steigungen . . . . . . . . . . . . . . . . . . 186
Anhängelasten . . . . . . . . . . . . . . . . . . . . . . . . . . 286
Anhänger Fahren mit Anhänger . . . . . . . . . . . . . . . . . . 208
Anhängerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 286
Anhängerblinkanlage Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . 123
Anhängevorrichtung . . . . . . . . . . . . . . . . . . . . . 209
Anhängevorrichtung nachrüsten . . . . . . . . . . . 210
Ansatzpunkte für Wagenheber Trittleiste mit Deckel . . . . . . . . . . . . . . . . . . 259
Anschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Anschluss MEDIA-IN* . . . . . . . . . . . . . . . . . . . . 155
Antiblockiersystem . . . . . . . . . . . . . . . . . . . . . . 196 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Anti-Diebstahl-Schrauben . . . . . . . . . . . . . . . . . 257
Antriebsschlupfregelung . . . . . . . . . . . . . . . . . 196 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 84 Anwendungsbeispiel der Menüs
Die Geschwindigkeitswarnung ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . 67
Eine Geschwindigkeitswarnung programmieren . . . . . . . . . . . . . . . . . . . . . . 67
Hauptmenü aufrufen . . . . . . . . . . . . . . . . . . . 66
Menü Einstellungen mit Bedienelementen am Lenkrad aufrufen . . . . . . . . . . . . . . . . . . . . 67
Menü Einstellungen mit dem Hebel der MFA aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Menü Winterreifen öffnen . . . . . . . . . . . . . . . 67
Menü Winterreifen verlassen . . . . . . . . . . . . 67
Anzahl der Sitzplätze . . . . . . . . . . . . . . . . . . . . . 19
Anzeige der Gangempfehlung . . . . . . . . . . . . . . 61
Anzeigen der Mult ifunktionsanzeige
Anzeigen der Speicher . . . . . . . . . . . . . . . . . 63
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 247
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . 227
Aschenbecher* . . . . . . . . . . . . . . . . . . . . . . . . . 151
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
ASR (Antriebss chlupfregelung)
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 84
Aufrollbare Ablage . . . . . . . . . . . . . . . . . . . . . . . 157
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . . . . 207 Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . 207
Außenspiegel reinigen . . . . . . . . . . . . . . . . . . . 216
Außentemperatur-Anzeige . . . . . . . . . . . . . . 64, 71
Ausstelldach . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
AlteaXL_DE.book Seite 301 Montag, 2. Februar 2009 10:36 10

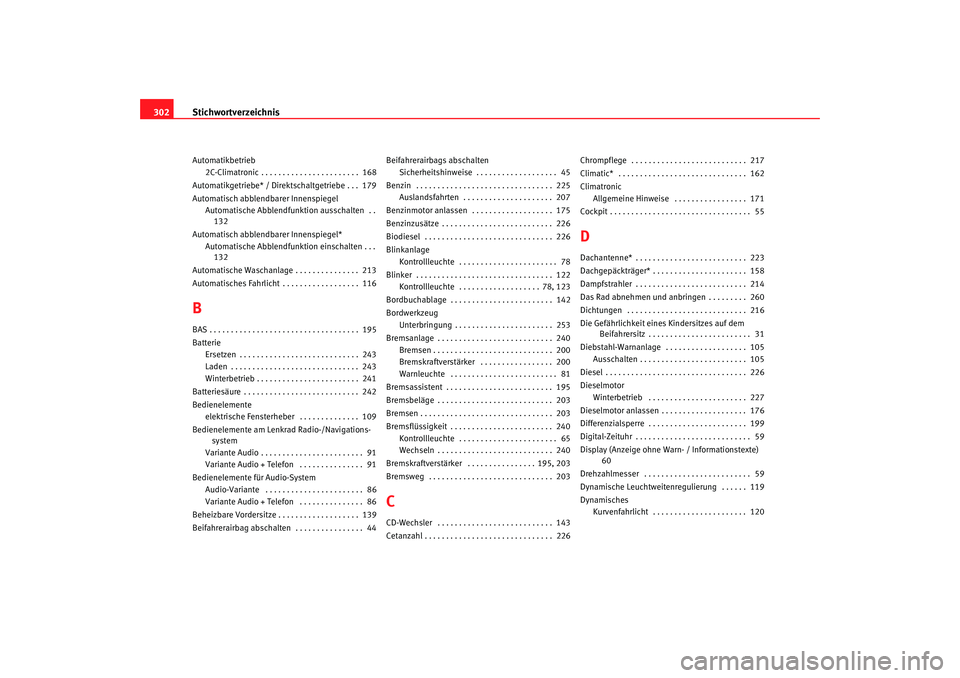

Stichwortverzeichnis
302Automatikbetrieb
2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . . 168
Automatikgetriebe* / Direktschaltgetriebe . . . 179
Automatisch abblendb arer Innenspiegel
Automatische Abblendfun ktion ausschalten . .
132
Automatisch abblendb arer Innenspiegel*
Automatische Abblendfun ktion einschalten . . .
132
Automatische Waschanlage . . . . . . . . . . . . . . . 213
Automatisches Fahrlicht . . . . . . . . . . . . . . . . . . 116BBAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Batterie Ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 241
Batteriesäure . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Bedienelemente elektrische Fensterheber . . . . . . . . . . . . . . 109
Bedienelemente am Lenk rad Radio-/Navigations-
system
Variante Audio . . . . . . . . . . . . . . . . . . . . . . . . 91
Variante Audio + Telefon . . . . . . . . . . . . . . . 91
Bedienelemente für Audio-System Audio-Variante . . . . . . . . . . . . . . . . . . . . . . . 86
Variante Audio + Telefon . . . . . . . . . . . . . . . 86
Beheizbare Vordersitze . . . . . . . . . . . . . . . . . . . 139
Beifahrerairbag abschalten . . . . . . . . . . . . . . . . 44 Beifahrerairbags abschalten
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 45
Benzin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225 Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 207
Benzinmotor anlassen . . . . . . . . . . . . . . . . . . . 175
Benzinzusätze . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Blinkanlage Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 78
Blinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 Kontrollleuchte . . . . . . . . . . . . . . . . . . . 78, 123
Bordbuchablage . . . . . . . . . . . . . . . . . . . . . . . . 142
Bordwerkzeug Unterbringung . . . . . . . . . . . . . . . . . . . . . . . 253
Bremsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . 240 Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Bremskraftverstärker . . . . . . . . . . . . . . . . . 200
Warnleuchte . . . . . . . . . . . . . . . . . . . . . . . . . 81
Bremsassistent . . . . . . . . . . . . . . . . . . . . . . . . . 195
Bremsbeläge . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . 240 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 65
Wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Bremskraftverstärker . . . . . . . . . . . . . . . . 195, 203
Bremsweg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
CCD-Wechsler . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Cetanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226 Chrompflege . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Climatronic
Allgemeine Hinweise . . . . . . . . . . . . . . . . . 171
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
DDachantenne* . . . . . . . . . . . . . . . . . . . . . . . . . . 223
Dachgepäckträger* . . . . . . . . . . . . . . . . . . . . . . 158
Dampfstrahler . . . . . . . . . . . . . . . . . . . . . . . . . . 214
Das Rad abnehmen und anbringen . . . . . . . . . 260
Dichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Die Gefährlichkeit eines Kindersitzes auf dem Beifahrersitz . . . . . . . . . . . . . . . . . . . . . . . . 31
Diebstahl-Warnanlage . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 105
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Dieselmotor Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . 227
Dieselmotor anlassen . . . . . . . . . . . . . . . . . . . . 176
Differenzialsperre . . . . . . . . . . . . . . . . . . . . . . . 199
Digital-Zeituhr . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Display (Anzeige ohne Wa rn- / Informationstexte)
60
Drehzahlmesser . . . . . . . . . . . . . . . . . . . . . . . . . 59
Dynamische Leuchtweitenregulierung . . . . . . 119
Dynamisches Kurvenfahrlicht . . . . . . . . . . . . . . . . . . . . . . 120
AlteaXL_DE.book Seite 302 Montag, 2. Februar 2009 10:36 10

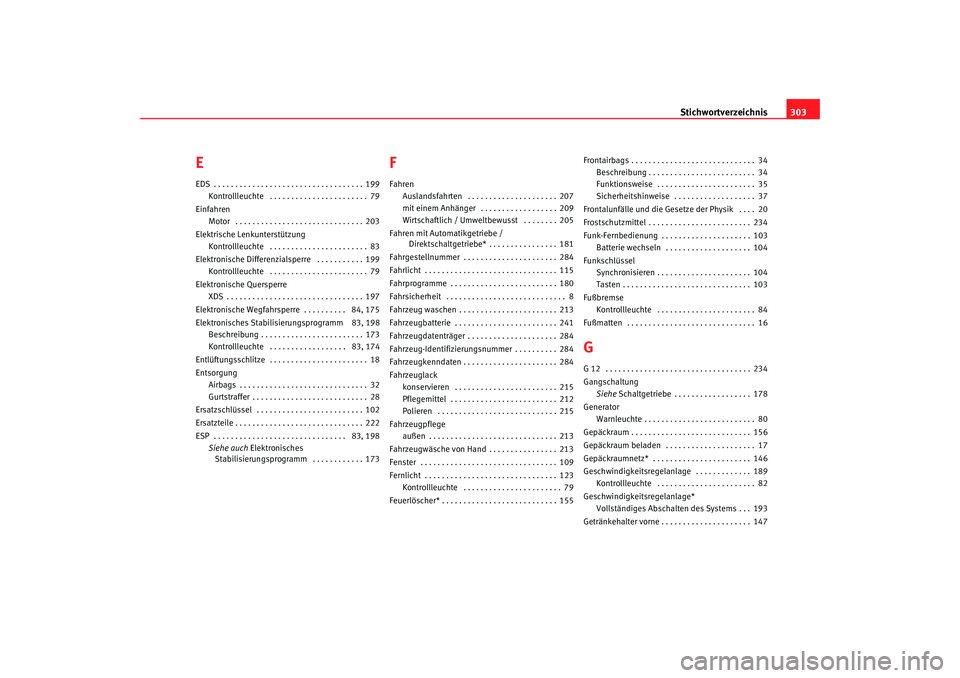

Stichwortverzeichnis303
EEDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Einfahren Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Elektrische Lenkunterstützung Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 83
Elektronische Differenzialsperre . . . . . . . . . . . 199 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Elektronische Quersperre XDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Elektronische Wegfahrsperre . . . . . . . . . . 84, 175
Elektronisches Stabilisierungsprogramm 83, 198 Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . 173
Kontrollleuchte . . . . . . . . . . . . . . . . . . 83, 174
Entlüftungsschlitze . . . . . . . . . . . . . . . . . . . . . . . 18
Entsorgung Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Ersatzschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . 102
Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83, 198 Siehe auch Elektronisches
Stabilisierungsprogramm . . . . . . . . . . . . 173
FFahren
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 207
mit einem Anhänger . . . . . . . . . . . . . . . . . . 209
Wirtschaftlich / Umweltbe wusst . . . . . . . . 205
Fahren mit Automatikgetriebe / Direktschaltgetriebe* . . . . . . . . . . . . . . . . 181
Fahrgestellnummer . . . . . . . . . . . . . . . . . . . . . . 284
Fahrlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Fahrprogramme . . . . . . . . . . . . . . . . . . . . . . . . . 180
Fahrsicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fahrzeug waschen . . . . . . . . . . . . . . . . . . . . . . . 213
Fahrzeugbatterie . . . . . . . . . . . . . . . . . . . . . . . . 241
Fahrzeugdatenträger . . . . . . . . . . . . . . . . . . . . . 284
Fahrzeug-Identifizierungsnummer . . . . . . . . . . 284
Fahrzeugkenndaten . . . . . . . . . . . . . . . . . . . . . . 284
Fahrzeuglack konservieren . . . . . . . . . . . . . . . . . . . . . . . . 215
Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . 212
Polieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Fahrzeugpflege außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Fahrzeugwäsche von Hand . . . . . . . . . . . . . . . . 213
Fenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Feuerlöscher* . . . . . . . . . . . . . . . . . . . . . . . . . . . 155 Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . 34
Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . 35
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 37
Frontalunfälle und die Gesetze der Physik . . . . 20
Frostschutzmittel . . . . . . . . . . . . . . . . . . . . . . . . 234
Funk-Fernbedienung . . . . . . . . . . . . . . . . . . . . . 103 Batterie wechseln . . . . . . . . . . . . . . . . . . . . 104
Funkschlüssel Synchronisieren . . . . . . . . . . . . . . . . . . . . . . 104
Tasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Fußbremse Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 84
Fußmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Gangschaltung Siehe Schaltgetriebe . . . . . . . . . . . . . . . . . . 178
Generator Warnleuchte . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Gepäckraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Gepäckraum beladen . . . . . . . . . . . . . . . . . . . . . 17
Gepäckraumnetz* . . . . . . . . . . . . . . . . . . . . . . . 146
Geschwindigkeitsregelanlage . . . . . . . . . . . . . 189 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 82
Geschwindigkeitsregelanlage* Vollständiges Abschalten des Systems . . . 193
Getränkehalter vorne . . . . . . . . . . . . . . . . . . . . . 147
AlteaXL_DE.book Seite 303 Montag, 2. Februar 2009 10:36 10
