2009 Seat Altea XL Betriebsanleitung (in German)

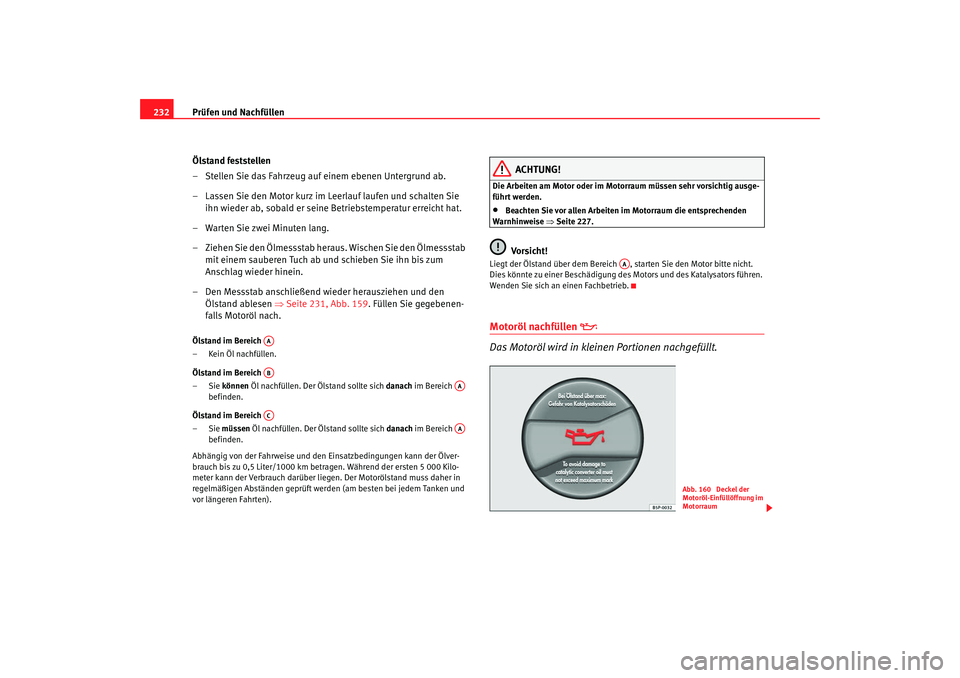

Prüfen und Nachfüllen
232
Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem ebenen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen und schalten Sie ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmessstab mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Ölstand ablesen ⇒ Seite 231, Abb. 159 . Füllen Sie gegebenen-
falls Motoröl nach.Ölstand im Bereich
– Kein Öl nachfüllen.
Ölstand im Bereich
–Sie können Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Ölstand im Bereich
–Sie müssen Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. Während der ersten 5 000 Kilo-
meter kann der Verbrauch darüber liegen. Der Motorölstand muss daher in
regelmäßigen Abständen geprüft werden (am besten bei jedem Tanken und
vor längeren Fahrten).
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 227.Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
AAAB
AA
AC
AA
AA
Abb. 160 Deckel der
Motoröl-Einfüllöffnung im
Motorraum
AlteaXL_DE.book Seite 232 Montag, 2. Februar 2009 10:36 10

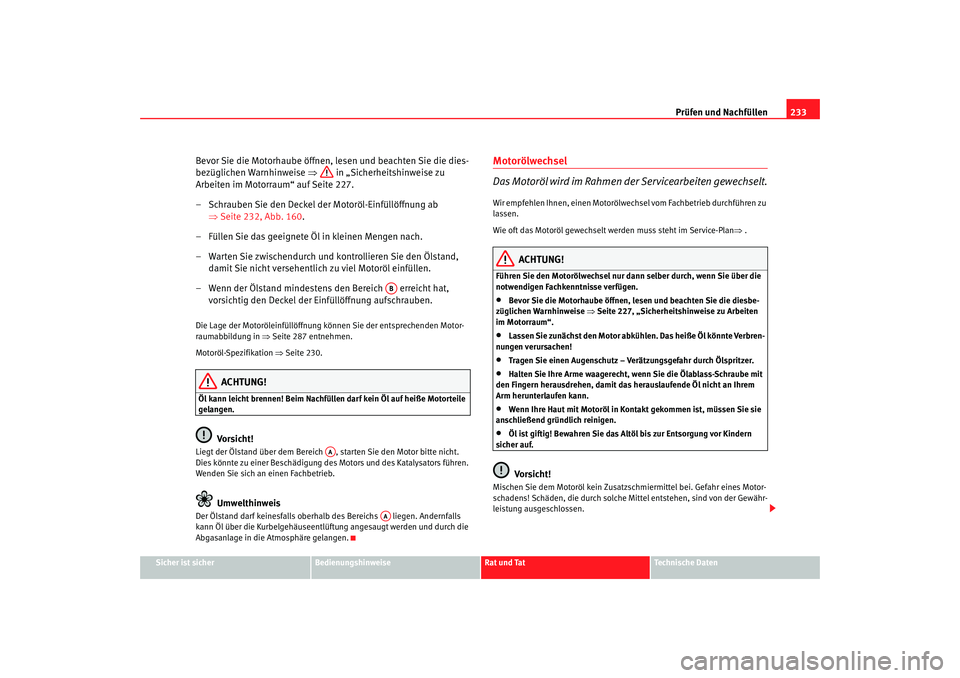

Prüfen und Nachfüllen233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 227.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Seite 232, Abb. 160 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand, damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 287 entnehmen.
Motoröl-Spezifikation ⇒Seite 230.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwechsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werden muss steht im Service-Plan ⇒.
ACHTUNG!
Führen Sie den Motorölwechsel nur d ann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 227, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Ko ntakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzsc hmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
AB
AA
AA
AlteaXL_DE.book Seite 233 Montag, 2. Februar 2009 10:36 10

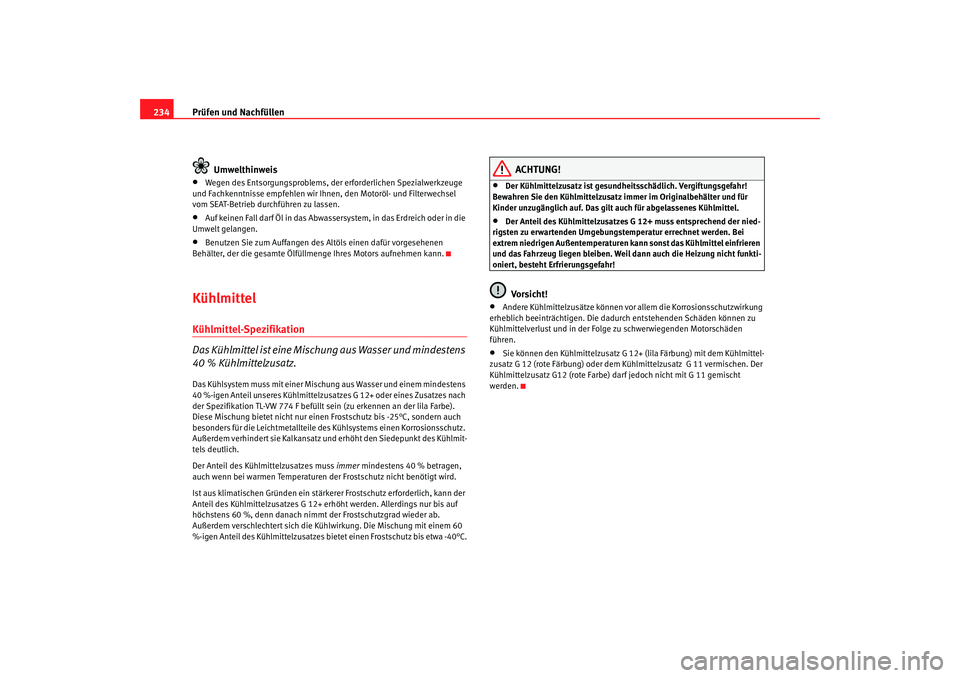

Prüfen und Nachfüllen
234
Umwelthinweis•
Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
•
Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in die
Umwelt gelangen.
•
Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen
Behälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann.
Kühlmittel Kühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40 % Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusa tzes G 12+ oder eines Zusatzes nach
der Spezifikation TL-VW 774 F befüllt sein (zu erkennen an der lila Farbe).
Diese Mischung bietet nicht nur einen Frostschutz bis -25°C, sondern auch
besonders für die Leichtmetallteile des Kühlsystems einen Korrosionsschutz.
Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des Kühlmit-
tels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40 % betragen,
auch wenn bei warmen Temperaturen de r Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12+ erhöht werden. Allerdings nur bis auf
höchstens 60 %, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem 60
%-igen Anteil des Kühlmittelzusatzes bietet einen Frostschutz bis etwa -40°C.
ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
•
Der Anteil des Kühlmittelzusatzes G 12+ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur errechnet werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert, besteht Erfrierungsgefahr!Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Sie können den Kühlmittelzusatz G 12+ (lila Färbung) mit dem Kühlmittel-
zusatz G 12 (rote Färbung) oder dem Kühlmittelzusatz G 11 vermischen. Der
Kühlmittelzusatz G12 (rote Farbe) darf jedoch nicht mit G 11 gemischt
werden.
AlteaXL_DE.book Seite 234 Montag, 2. Februar 2009 10:36 10

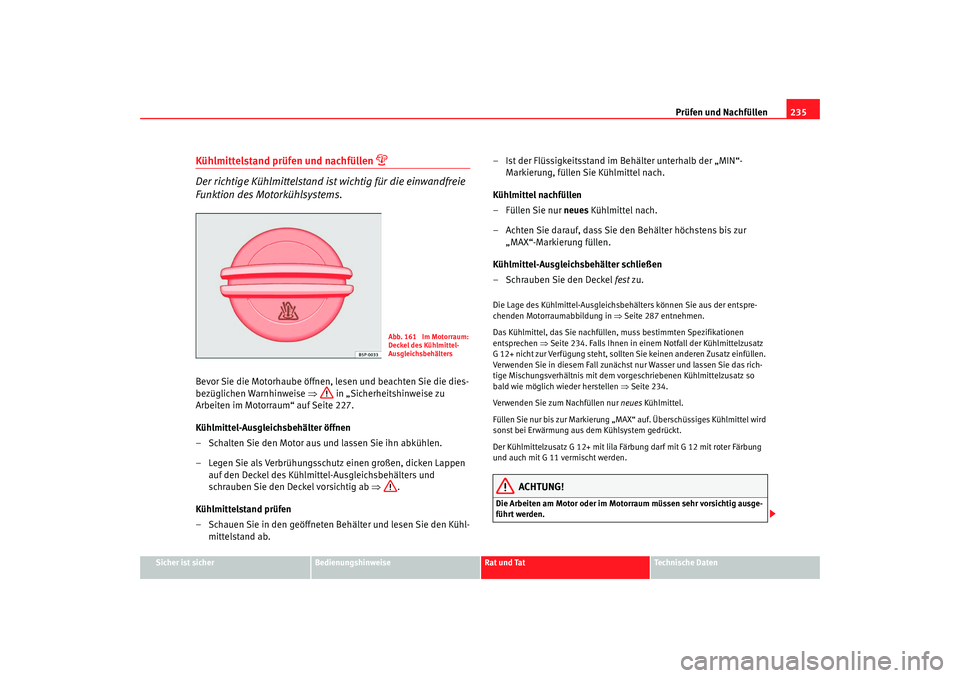

Prüfen und Nachfüllen235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 227.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab. – Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-
Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
–Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 287 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen ⇒Seite 234. Falls Ihnen in einem Notfall der Kühlmittelzusatz
G 12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen.
Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie das rich-
tige Mischungsverhältni s mit dem vorgeschriebenen Kühlmittelzusatz so
bald wie möglich wieder herstellen ⇒Seite 234.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G 12+ mit lila Färbung darf mit G 12 mit roter Färbung
und auch mit G 11 vermischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
Abb. 161 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
AlteaXL_DE.book Seite 235 Montag, 2. Februar 2009 10:36 10

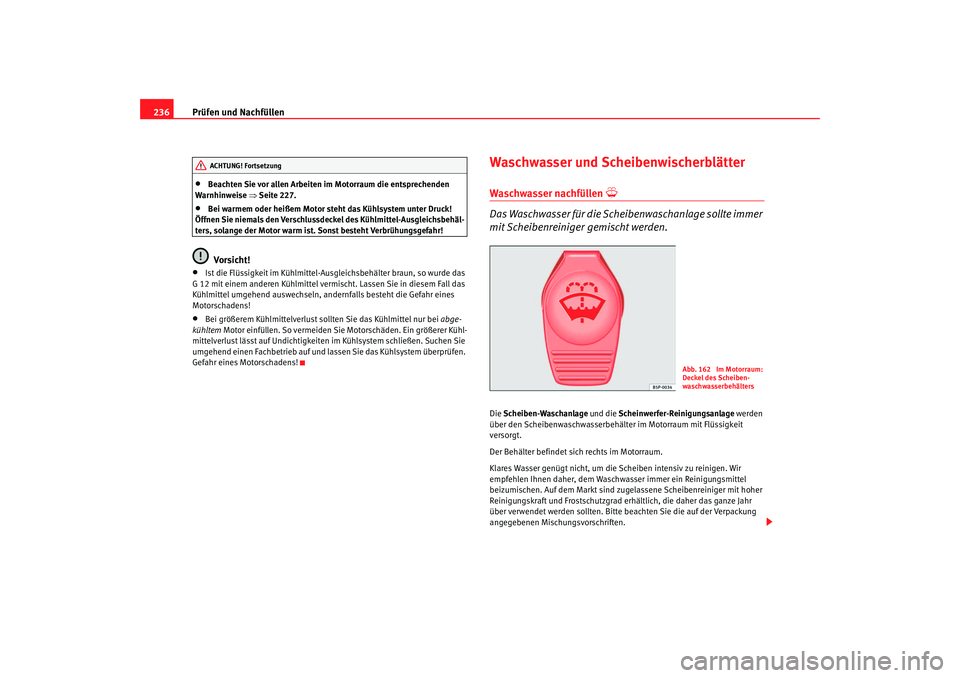

Prüfen und Nachfüllen
236•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 227.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G 12 mit einem anderen Kühlmittel vermis cht. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
•
Bei größerem Kühlmittelverlust so llten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So ve rmeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!
Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheib enwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälte r im Motorraum mit Flüssigkeit
versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zuge lassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die auf der Verpackung
angegebenen Mischungsvorschriften.
ACHTUNG! Fortsetzung
Abb. 162 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
AlteaXL_DE.book Seite 236 Montag, 2. Februar 2009 10:36 10

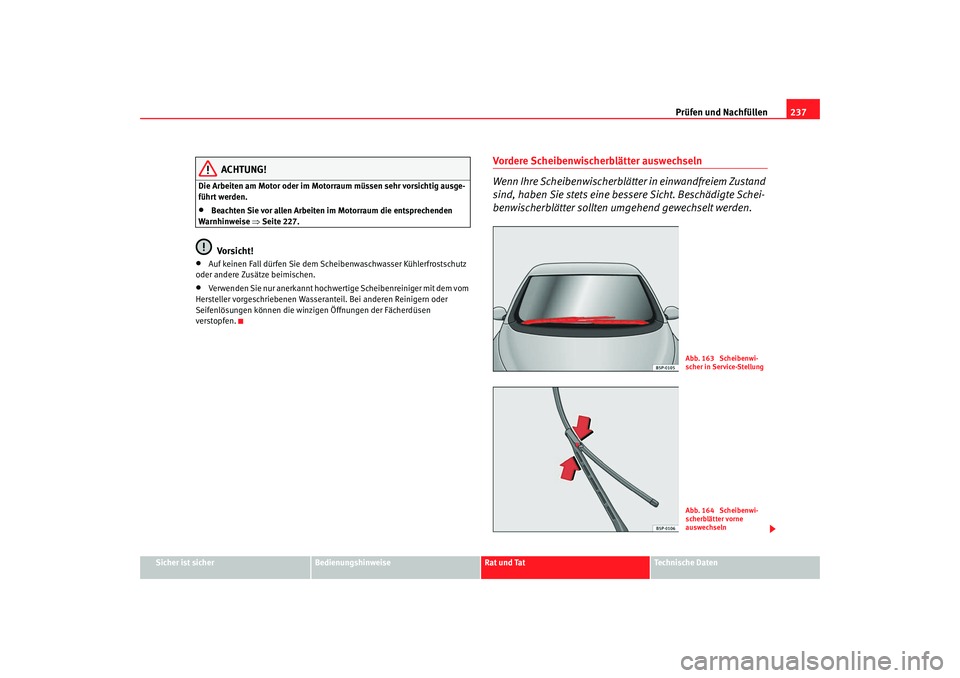

Prüfen und Nachfüllen237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Die Arbeiten am Motor oder im Moto rraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 227.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Vordere Scheibenwischerblätter auswechseln
Wenn Ihre Scheibenwischerblätter in einwandfreiem Zustand
sind, haben Sie stets eine bessere Sicht. Beschädigte Schei-
benwischerblätter sollten umgehend gewechselt werden.
Abb. 163 Scheibenwi-
scher in Service-StellungAbb. 164 Scheibenwi-
scherblätter vorne
auswechseln
AlteaXL_DE.book Seite 237 Montag, 2. Februar 2009 10:36 10

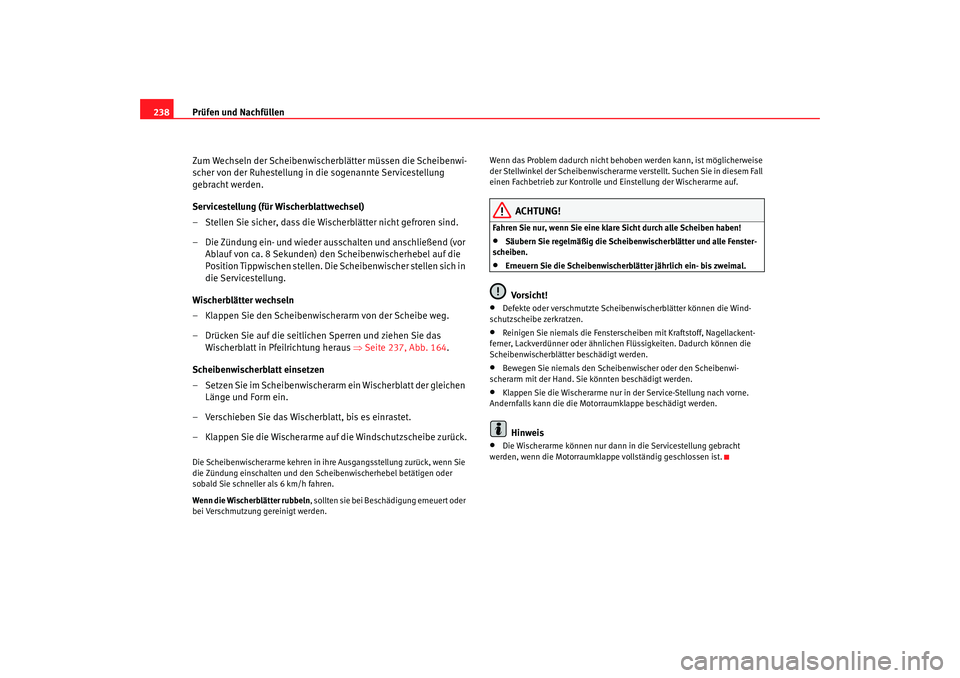

Prüfen und Nachfüllen
238
Zum Wechseln der Scheibenwischerblätter müssen die Scheibenwi-
scher von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
– Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend (vor Ablauf von ca. 8 Sekunden) den Scheibenwischerhebel auf die
Position Tippwischen stellen. Die Scheibenwischer stellen sich in
die Servicestellung.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und ziehen Sie das Wischerblatt in Pfeilrichtung heraus ⇒Seite 237, Abb. 164 .
Scheibenwischerblatt einsetzen
– Setzen Sie im Scheibenwischerarm ein Wischerblatt der gleichen Länge und Form ein.
– Verschieben Sie das Wischerblatt, bis es einrastet.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zurück.Die Scheibenwischerarme kehren in ihre Ausgangsstellung zurück, wenn Sie
die Zündung einschalten und den Scheibenwischerhebel betätigen oder
sobald Sie schneller als 6 km/h fahren.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden. Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnliche n Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder den Scheibenwi-
scherarm mit der Hand. Sie könnten beschädigt werden.
•
Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne.
Andernfalls kann die die Motorraumklappe beschädigt werden.Hinweis
•
Die Wischerarme können nur dann in die Servicestellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.
AlteaXL_DE.book Seite 238 Montag, 2. Februar 2009 10:36 10

Prüfen und Nachfüllen239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

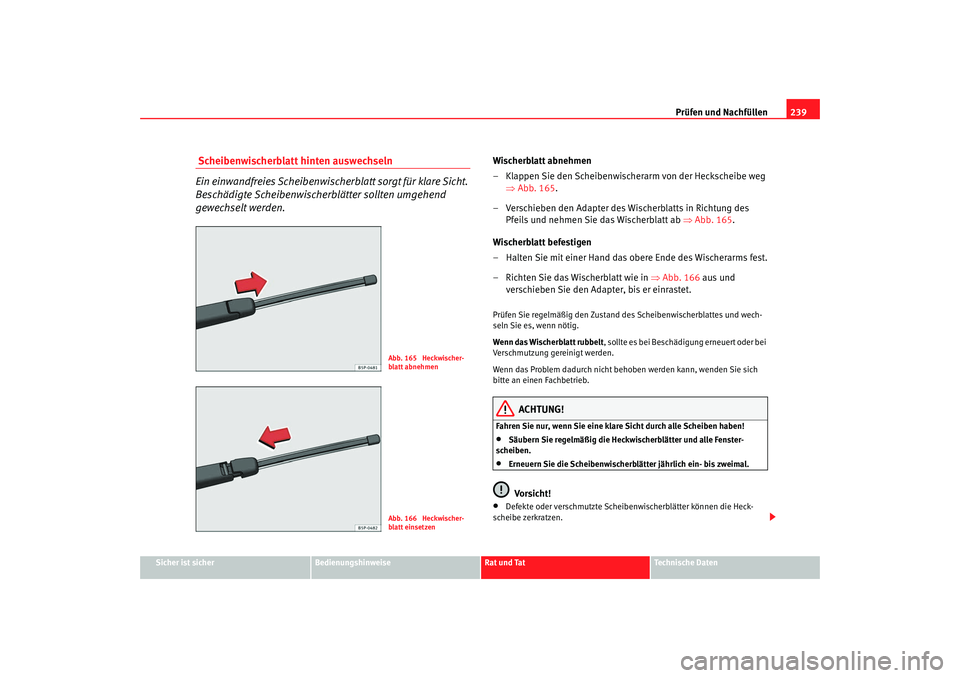

Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerb lätter sollten umgehend
gewechselt werden.
Wischerblatt abnehmen
– Klappen Sie den Scheibenwische rarm von der Heckscheibe weg
⇒ Abb. 165 .
– Verschieben den Adapter des Wischerblatts in Richtung des Pfeils und nehmen Sie das Wischerblatt ab ⇒Abb. 165 .
Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende des Wischerarms fest.
– Richten Sie das Wischerblatt wie in ⇒Abb. 166 aus und
verschieben Sie den Adapter, bis er einrastet.Prüfen Sie regelmäßig den Zustand de s Scheibenwischerblattes und wech-
seln Sie es, wenn nötig.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
Abb. 165 Heckwischer-
blatt abnehmenAbb. 166 Heckwischer-
blatt einsetzen
AlteaXL_DE.book Seite 239 Montag, 2. Februar 2009 10:36 10
