2009 Seat Altea XL Betriebsanleitung (in German)

Räder und Reifen

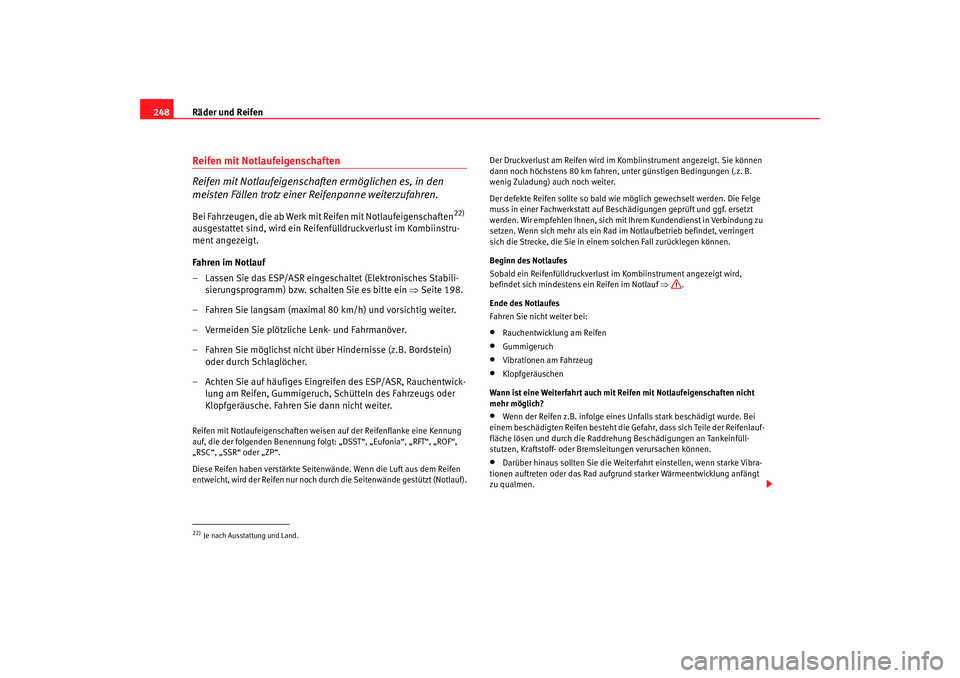

248Reifen mit Notlaufeigenschaften
Reifen mit Notlaufeigenschaften ermöglichen es, in den
meisten Fällen trotz einer Reifenpanne weiterzufahren.Bei Fahrzeugen, die ab Werk mit Reifen mit Notlaufeigenschaften
22)

ausgestattet sind, wird ein Reifenfülldruckverlust im Kombiinstru-
ment angezeigt.
Fahren im Notlauf
– Lassen Sie das ESP/ASR eingeschaltet (Elektronisches Stabili- sierungsprogramm) bzw. schalten Sie es bitte ein ⇒Seite 198.
– Fahren Sie langsam (maximal 80 km/h) und vorsichtig weiter.
– Vermeiden Sie plötzliche Lenk- und Fahrmanöver.
– Fahren Sie möglichst nicht über Hindernisse (z.B. Bordstein) oder durch Schlaglöcher.
– Achten Sie auf häufiges Eingreifen des ESP/ASR, Rauchentwick- lung am Reifen, Gummigeruch, Schütteln des Fahrzeugs oder
Klopfgeräusche. Fahren Sie dann nicht weiter.
Reifen mit Notlaufeigenschaften weisen auf der Reifenflanke eine Kennung
auf, die der folgenden Benennung folgt: „DSST“, „Eufonia“, „RFT“, „ROF“,
„RSC“, „SSR“ oder „ZP“.
Diese Reifen haben verstärkte Seitenwände. Wenn die Luft aus dem Reifen
entweicht, wird der Reifen nur noch du rch die Seitenwände gestützt (Notlauf). Der Druckverlust am Reifen wird im
Kombiinstrument angezeigt. Sie können
dann noch höchstens 80 km fahren, unter günstigen Bedingungen (.z. B.
wenig Zuladung) auch noch weiter.
Der defekte Reifen sollte so bald wie möglich gewechselt werden. Die Felge
muss in einer Fachwerkstatt auf Beschädigungen geprüft und ggf. ersetzt
werden. Wir empfehlen Ihnen, sich mit Ihrem Kundendienst in Verbindung zu
setzen. Wenn sich mehr als ein Rad im Notlaufbetrieb befindet, verringert
sich die Strecke, die Sie in eine m solchen Fall zurücklegen können.
Beginn des Notlaufes
Sobald ein Reifenfülldruckverlust im Kombiinstrument angezeigt wird,
befindet sich mindestens ein Reifen im Notlauf ⇒.
Ende des Notlaufes
Fahren Sie nicht weiter bei:
•
Rauchentwicklung am Reifen
•
Gummigeruch
•
Vibrationen am Fahrzeug
•
Klopfgeräuschen
Wann ist eine Weiterfahrt auch mit Reifen mit Notlaufeigenschaften nicht
mehr möglich?
•
Wenn der Reifen z.B. infolge eines Unfalls stark beschädigt wurde. Bei
einem beschädigten Reifen besteht die Gefahr, dass sich Teile der Reifenlauf-
fläche lösen und durch die Raddrehung Beschädigungen an Tankeinfüll-
stutzen, Kraftstoff- oder Br emsleitungen verursachen können.
•
Darüber hinaus sollten Sie die Weiterfahrt einstellen, wenn starke Vibra-
tionen auftreten oder das Rad aufgru nd starker Wärmeentwicklung anfängt
zu qualmen.
22)Je nach Ausstattung und Land.
AlteaXL_DE.book Seite 248 Montag, 2. Februar 2009 10:36 10

Räder und Reifen249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

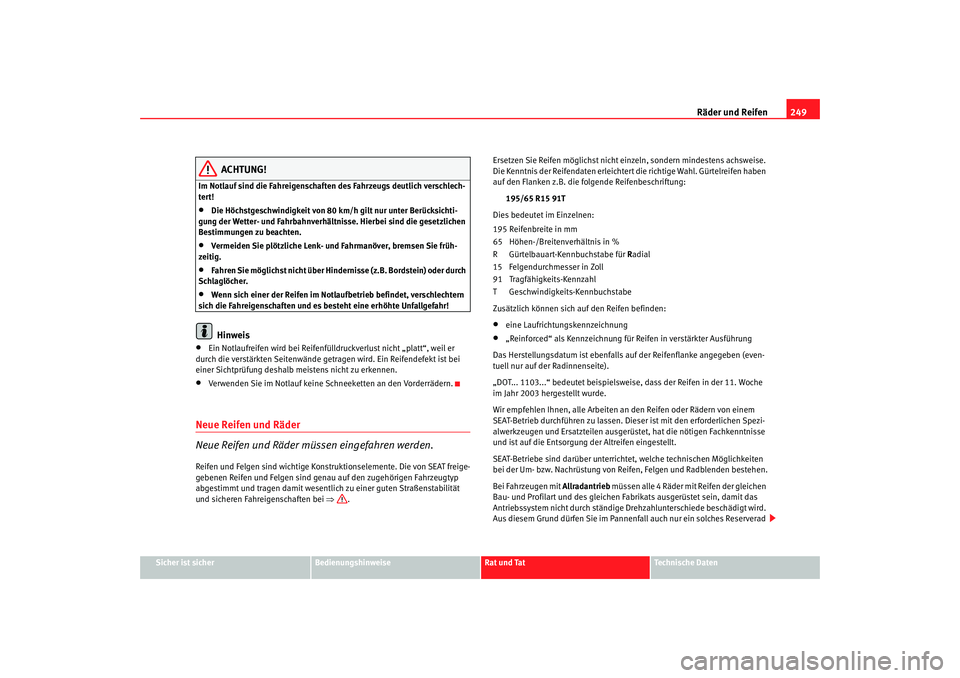

ACHTUNG!
Im Notlauf sind die Fahreigenschaften des Fahrzeugs deutlich verschlech-
tert!•
Die Höchstgeschwindigkeit von 80 km/h gilt nur unter Berücksichti-
gung der Wetter- und Fahrbahnverhältnisse. Hierbei sind die gesetzlichen
Bestimmungen zu beachten.
•
Vermeiden Sie plötzliche Lenk- un d Fahrmanöver, bremsen Sie früh-
zeitig.
•
Fahren Sie möglichst nicht über Hindernisse (z.B. Bordstein) oder durch
Schlaglöcher.
•
Wenn sich einer der Reifen im Notlaufbetrieb befindet, verschlechtern
sich die Fahreigenschaften und es besteht eine erhöhte Unfallgefahr!Hinweis
•
Ein Notlaufreifen wird bei Reifenfülldruckverlust nicht „platt“, weil er
durch die verstärkten Seitenwände getr agen wird. Ein Reifendefekt ist bei
einer Sichtprüfung deshalb meistens nicht zu erkennen.
•
Verwenden Sie im Notlauf keine Schneeketten an den Vorderrädern.
Neue Reifen und Räder
Neue Reifen und Räder müssen eingefahren werden.Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT freige-
gebenen Reifen und Felgen sind gena u auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlich zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒. Ersetzen Sie Reifen möglic
hst nicht einzeln, sondern mindestens achsweise.
Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Gürtelreifen haben
auf den Flanken z.B. die folgende Reifenbeschriftung:
195/65 R15 91T
Dies bedeutet im Einzelnen:
195 Reifenbreite in mm
65 Höhen-/Breitenverhältnis in %
R Gürtelbauart-Kennbuchstabe für Radial
15 Felgendurchmesser in Zoll
91 Tragfähigkeits-Kennzahl
T Geschwindigkeits-Kennbuchstabe
Zusätzlich können sich auf den Reifen befinden:
•
eine Laufrichtu ngskennzeichnung
•
„Reinforced“ als Kennzeichnung für Re ifen in verstärkter Ausführung
Das Herstellungsdatum ist ebenfalls auf der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT... 1103...“ bedeutet beispielswei se, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Rädern von einem
SEAT-Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezi-
alwerkzeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse
und ist auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterricht et, welche technischen Möglichkeiten
bei der Um- bzw. Nachrüstung von Reife n, Felgen und Radblenden bestehen.
Bei Fahrzeugen mit Allradantrieb müssen alle 4 Räder mit Reifen der gleichen
Bau- und Profilart und des gleichen Fabrikats ausgerüstet sein, damit das
Antriebssystem nicht durch ständige Drehzahlunterschiede beschädigt wird.
Aus diesem Grund dürfen Sie im Pannenfall auch nur ein solches Reserverad
AlteaXL_DE.book Seite 249 Montag, 2. Februar 2009 10:36 10

Räder und Reifen

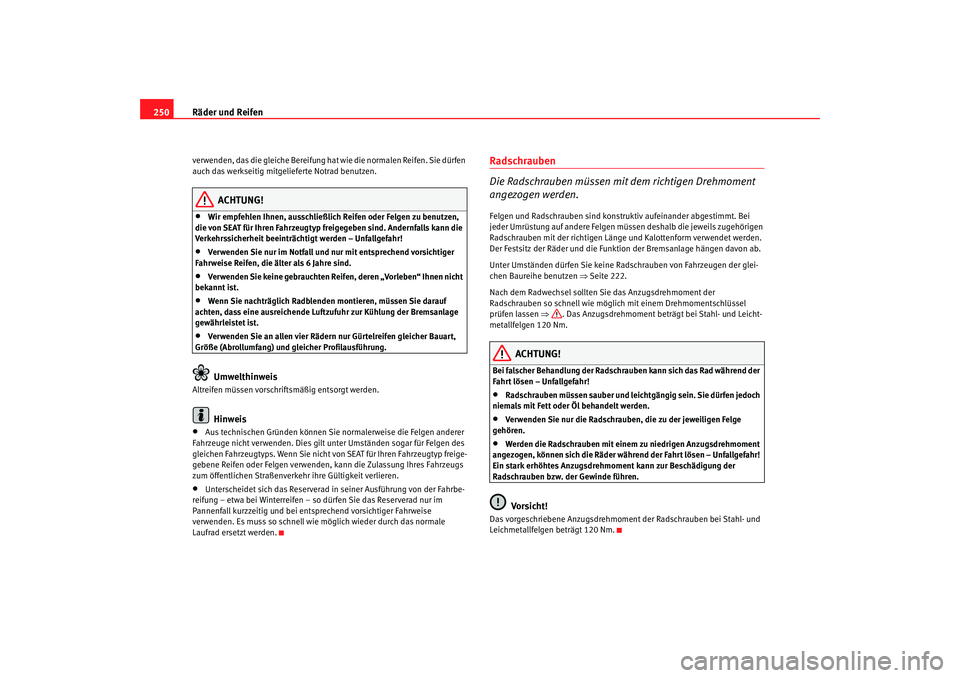

250verwenden, das die gleiche Bereifung hat wie die normalen Reifen. Sie dürfen
auch das werkseitig mitgelieferte Notrad benutzen.
ACHTUNG!
•
Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträc htigt werden – Unfallgefahr!
•
Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.
•
Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.
•
Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
•
Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwende n, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und bei ents prechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen mü ssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Läng e und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Rads chrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 222.
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen ⇒. Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.
AlteaXL_DE.book Seite 250 Montag, 2. Februar 2009 10:36 10

Räder und Reifen251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

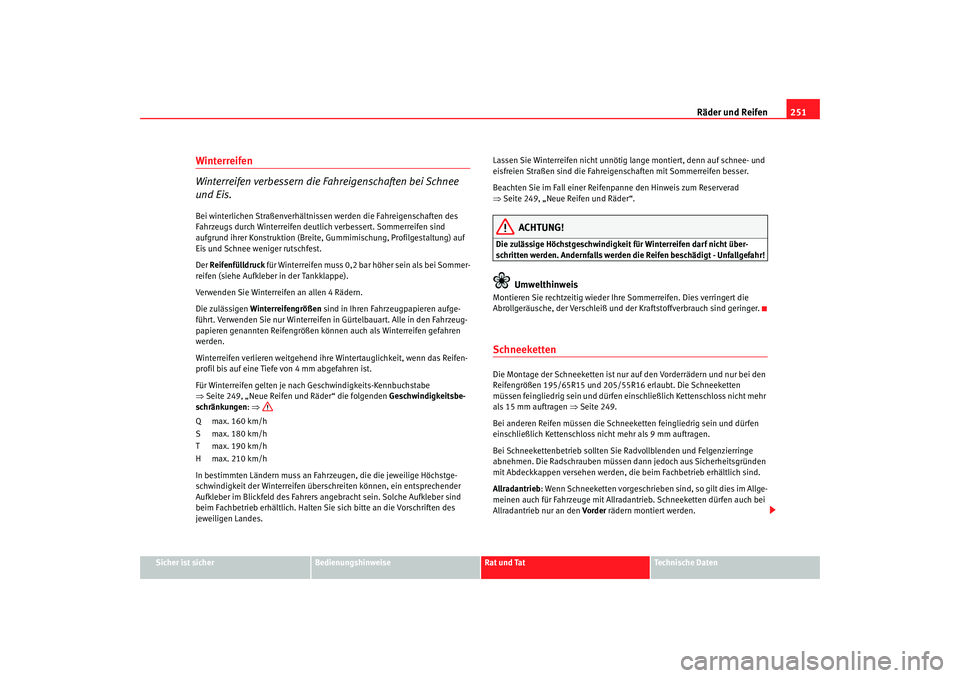

Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen 4 Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkeits-Kennbuchstabe
⇒ Seite 249, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern mu ss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes. Lassen Sie Winterreifen
nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 249, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.Schneeketten Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 195/65R15 und 205/55R16 erlaubt. Die Schneeketten
müssen feingliedrig sein und dürfen ei nschließlich Kettenschloss nicht mehr
als 15 mm auftragen ⇒Seite 249.
Bei anderen Reifen müssen die Schneek etten feingliedrig sein und dürfen
einschließlich Kettenschloss nicht mehr als 9 mm auftragen.
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
Allradantrieb : Wenn Schneeketten vorgeschrieben sind, so gilt dies im Allge-
meinen auch für Fahrzeuge mit Allradantrieb. Schneeketten dürfen auch bei
Allradantrieb nur an den Vorder rädern montiert werden.
AlteaXL_DE.book Seite 251 Montag, 2. Februar 2009 10:36 10

Räder und Reifen
252

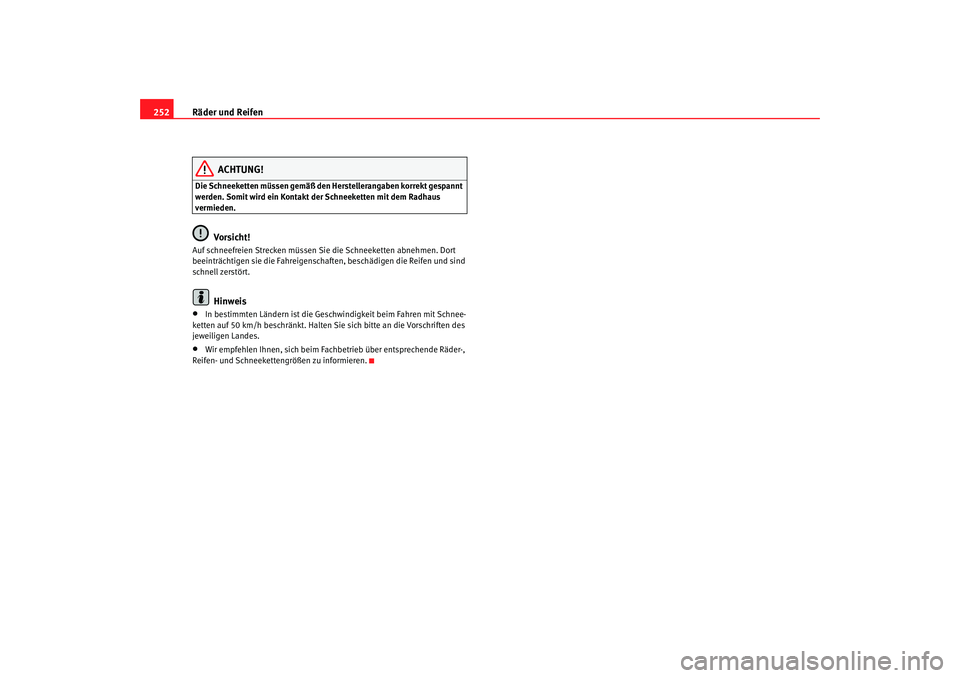

ACHTUNG!
Die Schneeketten müssen gemäß den Herstellerangaben korrekt gespannt
werden. Somit wird ein Kontakt der Schneeketten mit dem Radhaus
vermieden.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
•
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschrän kt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
•
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.
AlteaXL_DE.book Seite 252 Montag, 2. Februar 2009 10:36 10

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

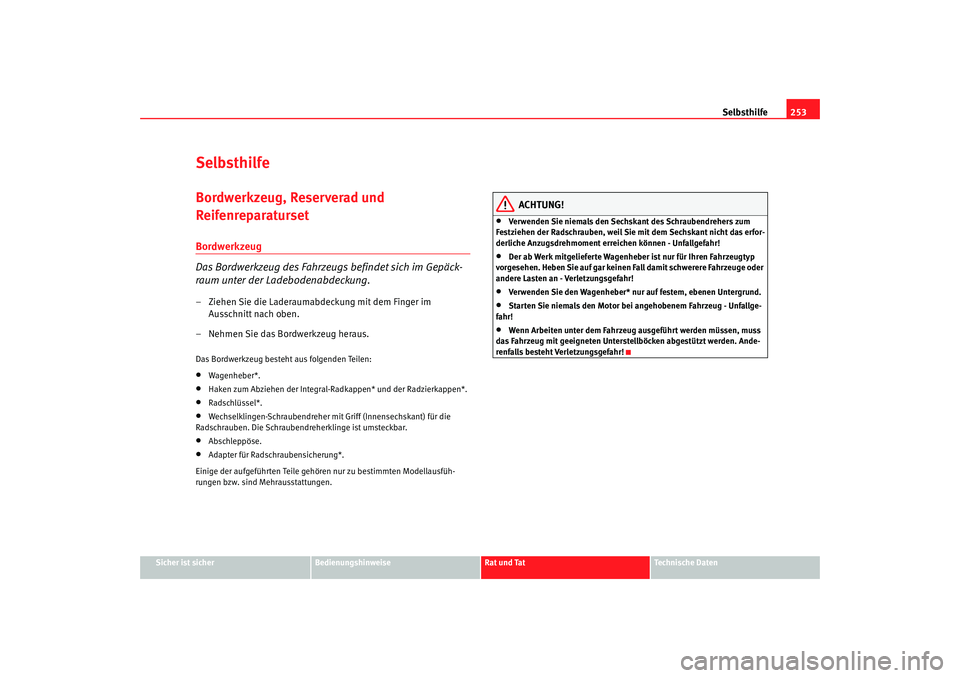

SelbsthilfeBordwerkzeug, Reserverad und
ReifenreparatursetBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ziehen Sie die Laderaumabdeckung mit dem Finger im
Ausschnitt nach oben.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen:•
Wagenheber*.
•
Haken zum Abziehen der Integral-Radkappen* und der Radzierkappen*.
•
Radschlüssel*.
•
Wechselklingen-Schraubendreher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse.
•
Adapter für Radschraubensicherung*.
Einige der aufgeführten Teile gehö ren nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber* nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Ande-
renfalls besteht Verletzungsgefahr!
AlteaXL_DE.book Seite 253 Montag, 2. Februar 2009 10:36 10

Selbsthilfe

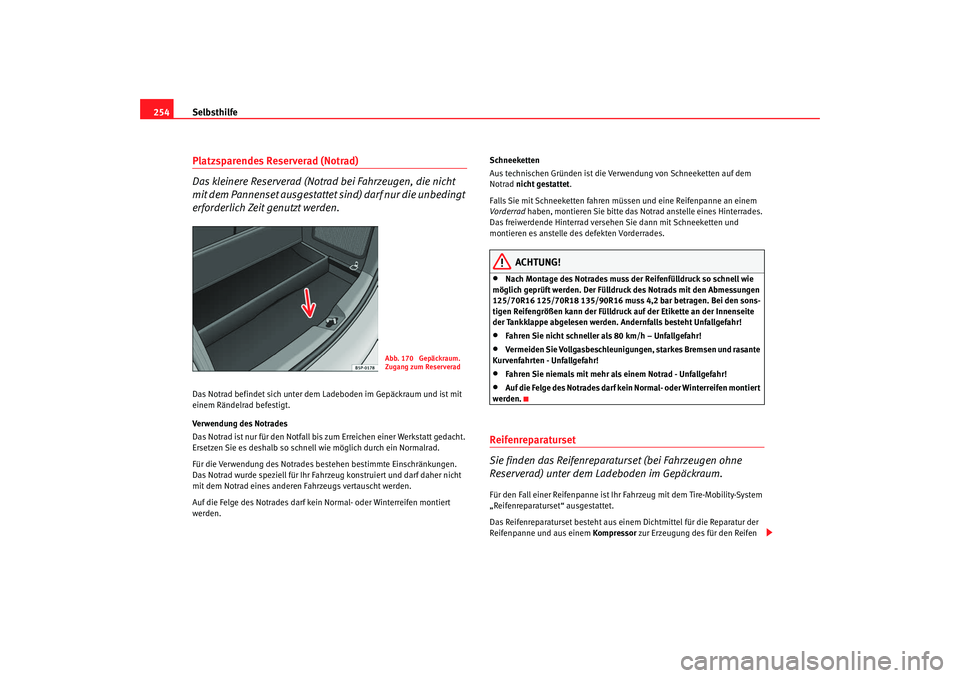

254Platzsparendes Reserverad (Notrad)
Das kleinere Reserverad (Notrad bei Fahrzeugen, die nicht
mit dem Pannenset ausgestattet sind) darf nur die unbedingt
erforderlich Zeit genutzt werden.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden. Schneeketten
Aus technischen Gründen ist die Ve
rwendung von Schneeketten auf dem
Notrad nicht gestattet .
Falls Sie mit Schneeketten fahren müs sen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden. Der Fülldruck des Notrads mit den Abmessungen
125/70R16 125/70R18 135/90R16 muss 4,2 bar betragen. Bei den sons-
tigen Reifengrößen kann der Fülldruck auf der Etikette an der Innenseite
der Tankklappe abgelesen werden. Andernfalls besteht Unfallgefahr!
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen
Abb. 170 Gepäckraum.
Zugang zum Reserverad
AlteaXL_DE.book Seite 254 Montag, 2. Februar 2009 10:36 10

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

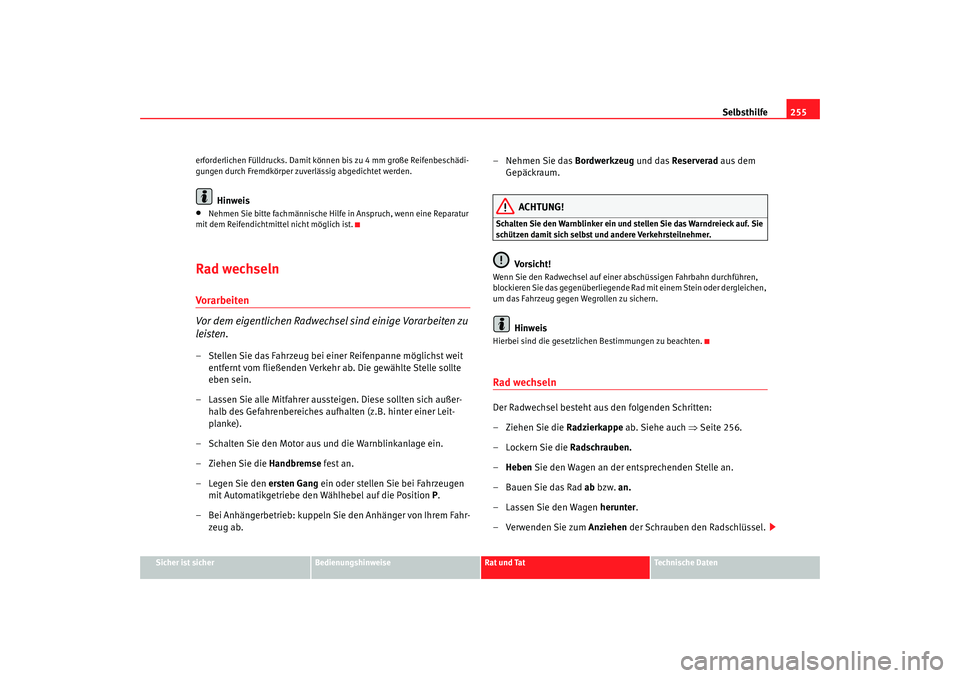

erforderlichen Fülldrucks. Damit könn
en bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVo rarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer- halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab. –Nehmen Sie das Bordwerkzeug
und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten:
–Ziehen Sie die Radzierkappe ab. Siehe auch ⇒ Seite 256.
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an der entsprechenden Stelle an.
– Bauen Sie das Rad ab bzw. an.
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
AlteaXL_DE.book Seite 255 Montag, 2. Februar 2009 10:36 10
