Selbsthilfe

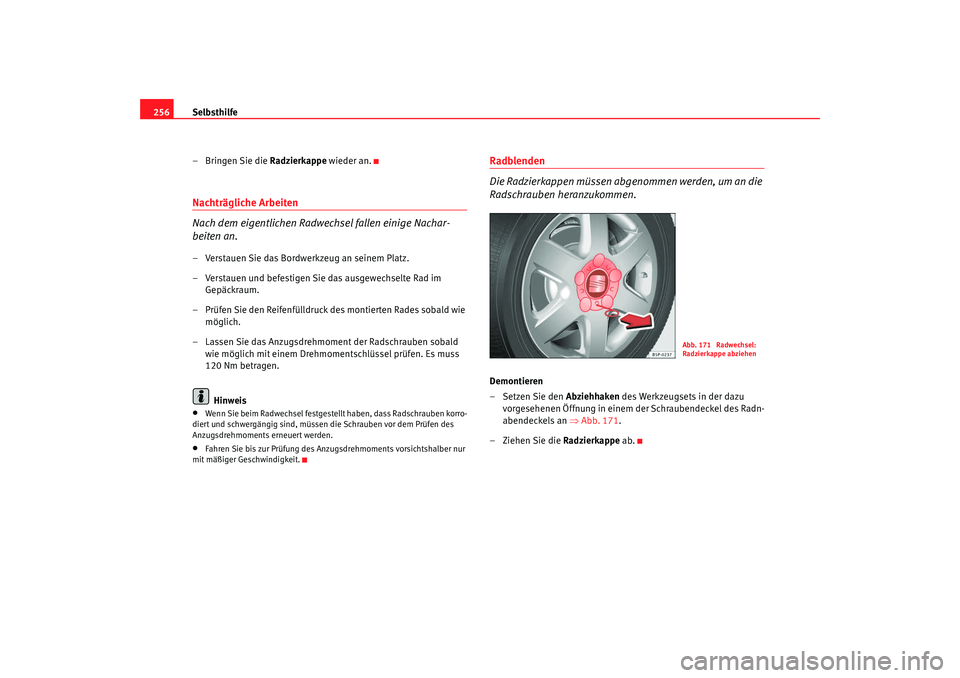

256
– Bringen Sie die Radzierkappe wieder an.Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radblenden
Die Radzierkappen müssen ab genommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung in einem der Schraubendeckel des Radn-
abendeckels an ⇒Abb. 171 .
–Ziehen Sie die Radzierkappe ab.
Abb. 171 Radwechsel:
Radzierkappe abziehen
AlteaXL_DE.book Seite 256 Montag, 2. Februar 2009 10:36 10

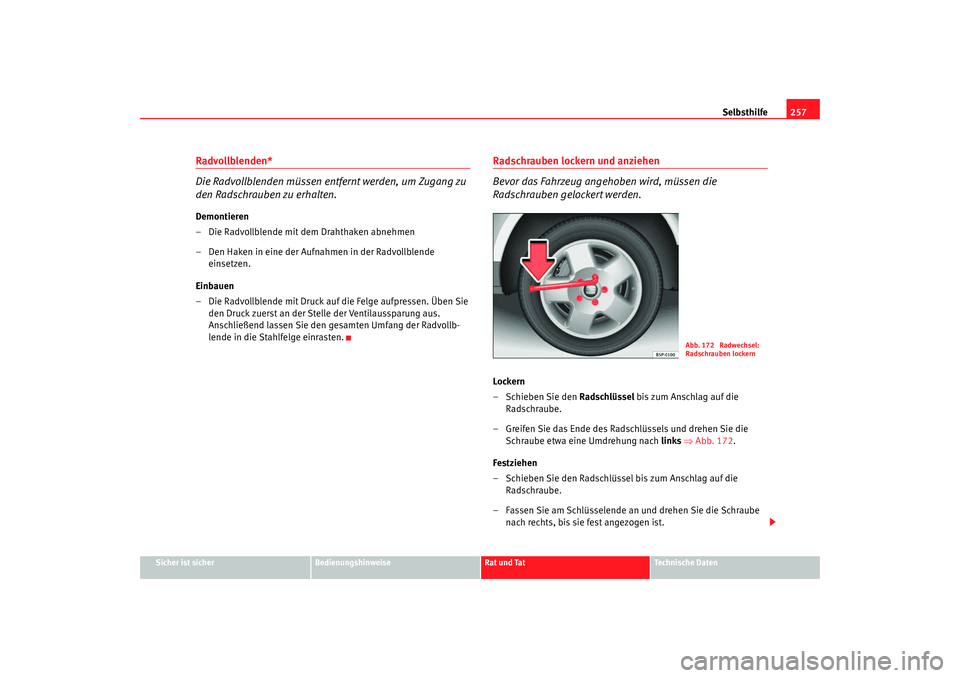

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Drahthaken abnehmen
– Den Haken in eine der Aufnahmen in der Radvollblende
einsetzen.
Einbauen
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 172 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 172 Radwechsel:
Radschrauben lockern
AlteaXL_DE.book Seite 257 Montag, 2. Februar 2009 10:36 10

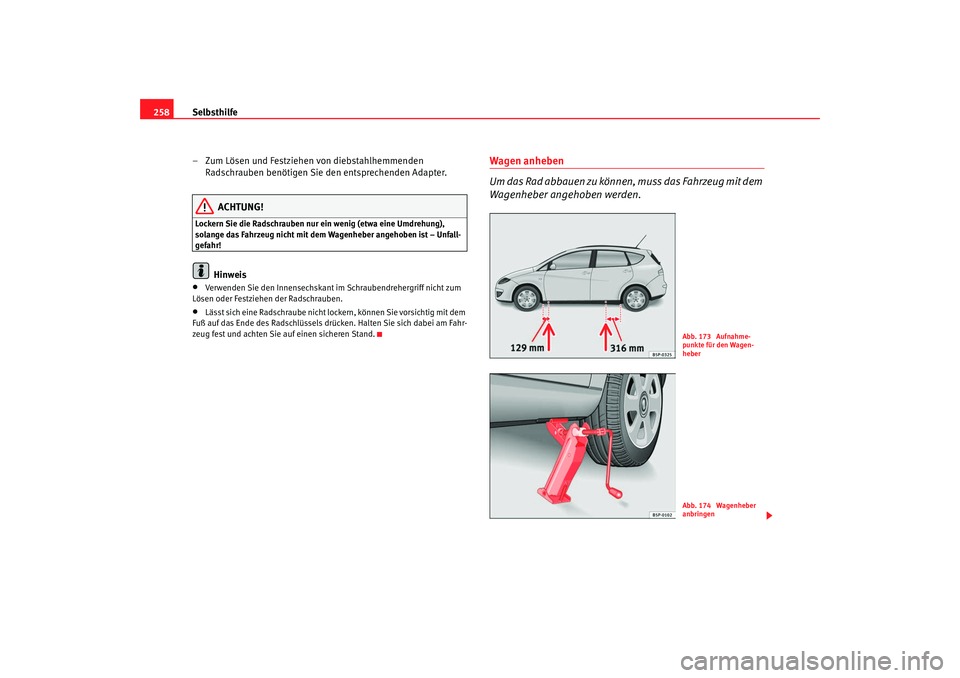

Selbsthilfe
258
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 173 Aufnahme-
punkte für den Wagen-
heberAbb. 174 Wagenheber
anbringen
AlteaXL_DE.book Seite 258 Montag, 2. Februar 2009 10:36 10

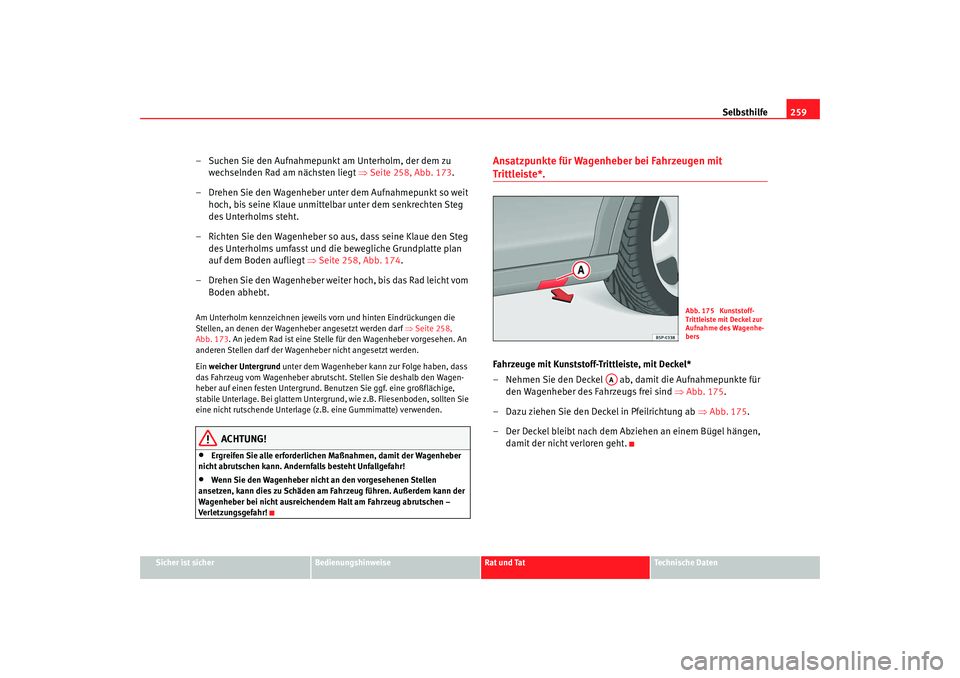

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Seite 258, Abb. 173 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 258, Abb. 174.
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 258,
Abb. 173 . An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abruts cht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Be nutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei gl attem Untergrund, wie z.B. Fliesenboden, sollten Sie
eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Ansatzpunkte für Wagenheber bei Fahrzeugen mit Trittleiste*. Fahrzeuge mit Kunststoff-Trittleiste, mit Deckel*
– Nehmen Sie den Deckel ab, damit die Aufnahmepunkte für den Wagenheber des Fahrzeugs frei sind ⇒Abb. 175 .
– Dazu ziehen Sie den Deckel in Pfeilrichtung ab ⇒Abb. 175 .
– Der Deckel bleibt nach dem Abziehen an einem Bügel hängen, damit der nicht verloren geht.
Abb. 175 Kunststoff-
Trittleiste mit Deckel zur
Aufnahme des Wagenhe-
bers
AA
AlteaXL_DE.book Seite 259 Montag, 2. Februar 2009 10:36 10

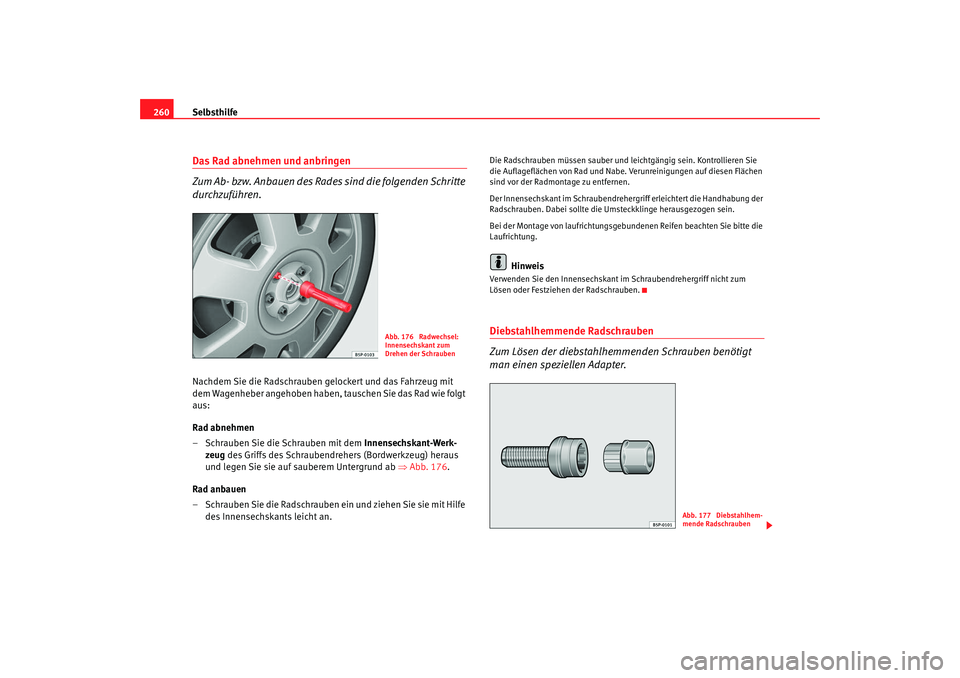

Selbsthilfe
260Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug) heraus
und legen Sie sie auf sauberem Untergrund ab ⇒Abb. 176 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht an.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehergriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebun denen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 176 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Abb. 177 Diebstahlhem-
mende Radschrauben
AlteaXL_DE.book Seite 260 Montag, 2. Februar 2009 10:36 10

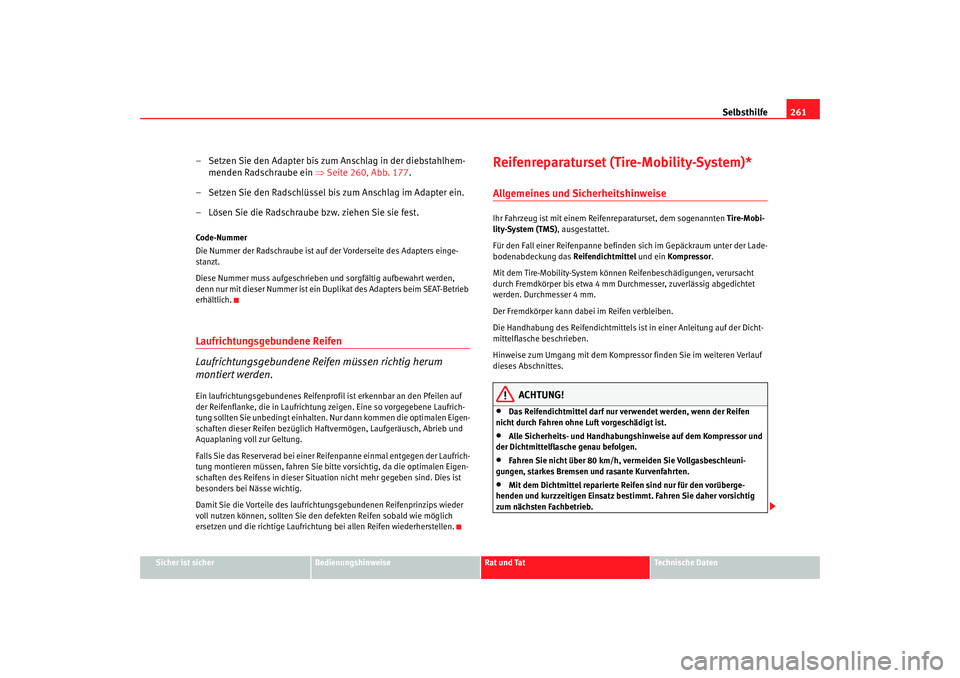

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Setzen Sie den Adapter bis zum Anschlag in der diebstahlhem-
menden Radschraube ein ⇒Seite 260, Abb. 177 .
– Setzen Sie den Radschlüssel bis zum Anschlag im Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben un d sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Dupl ikat des Adapters beim SEAT-Betrieb
erhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenpro fil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Haft vermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahr en Sie bitte vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich
ersetzen und die richtige Laufrichtung bei allen Reifen wiederherstellen.
Reifenreparaturset (Tire-Mobility-System)*Allgemeines und SicherheitshinweiseIhr Fahrzeug ist mit einem Reife nreparaturset, dem sogenannten Tire-Mobi-
lity-System (TMS) , ausgestattet.
Für den Fall einer Reifenpa nne befinden sich im Gepäckraum unter der Lade-
bodenabdeckung das Reifendichtmittel und ein Kompressor .
Mit dem Tire-Mobility-Sy stem können Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden. Durchmesser 4 mm.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zum Umgang mit dem Kompressor finden Sie im weiteren Verlauf
dieses Abschnittes.
ACHTUNG!
•
Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.
•
Alle Sicherheits- und Handhabung shinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.
•
Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleuni-
gungen, starkes Bremsen und rasante Kurvenfahrten.
•
Mit dem Dichtmittel reparierte Reifen sind nur für den vorüberge-
henden und kurzzeitigen Einsatz best immt. Fahren Sie daher vorsichtig
zum nächsten Fachbetrieb.
AlteaXL_DE.book Seite 261 Montag, 2. Februar 2009 10:36 10

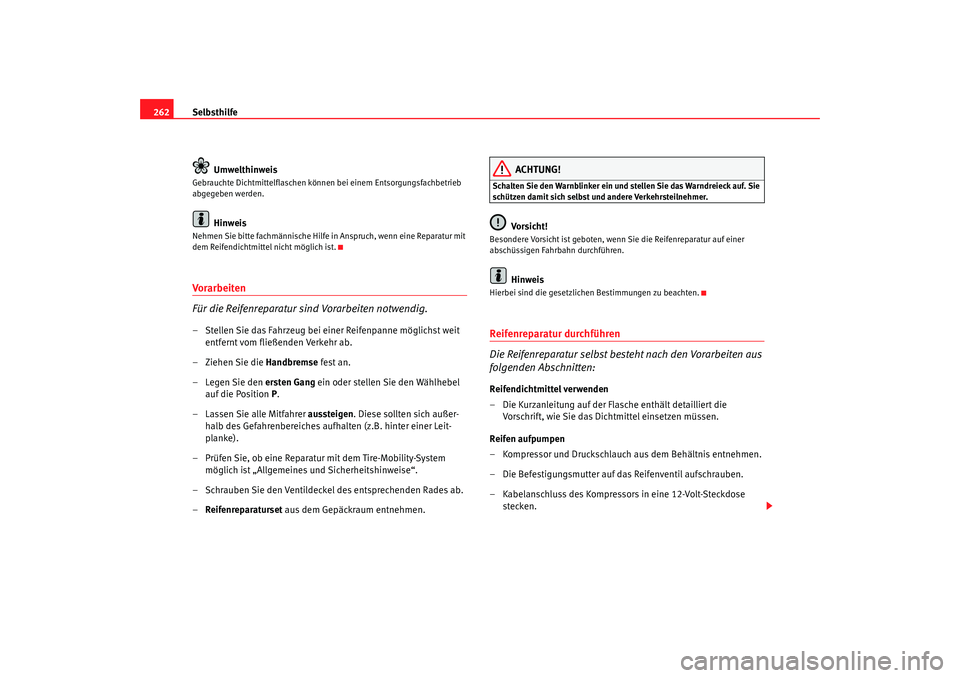

Selbsthilfe
262
UmwelthinweisGebrauchte Dichtmittelflaschen können bei einem Entsorgungsfachbetrieb
abgegeben werden.
Hinweis
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur mit
dem Reifendichtmittel nicht möglich ist.Vorarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Reifenreparaturset aus dem Gepäckraum entnehmen.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Besondere Vorsicht ist geboten, wenn Sie die Reifenreparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken.
AlteaXL_DE.book Seite 262 Montag, 2. Februar 2009 10:36 10

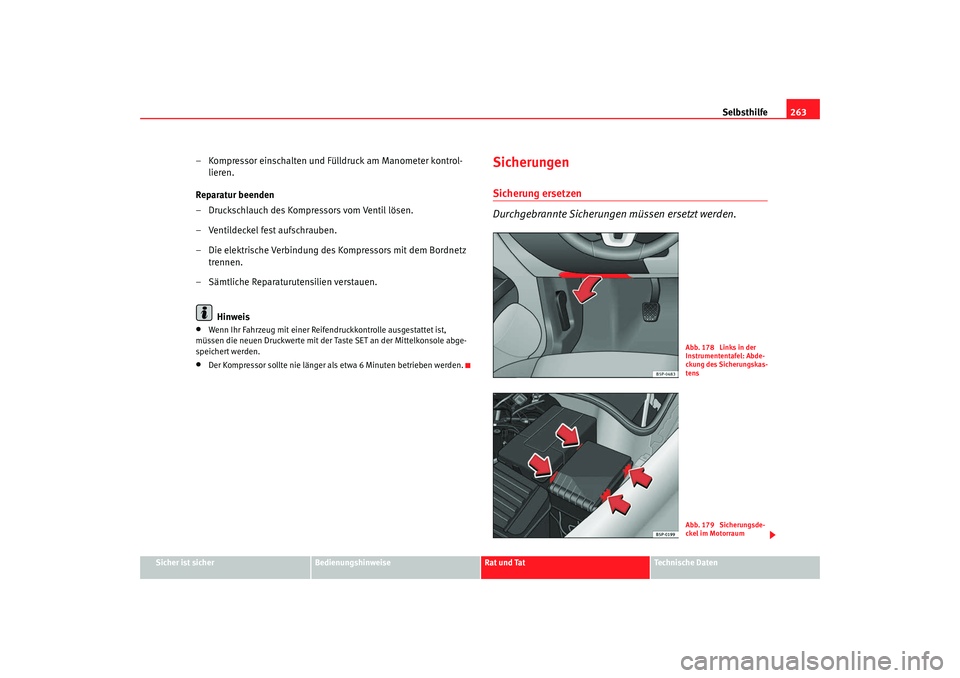

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Kompressor einschalten und Fülldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparaturutensilien verstauen.
Hinweis•
Wenn Ihr Fahrzeug mit einer Reifend ruckkontrolle ausgestattet ist,
müssen die neuen Druckwerte mit der Taste SET an der Mittelkonsole abge-
speichert werden.
•
Der Kompressor sollte nie länger al s etwa 6 Minuten betrieben werden.
SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Abb. 178 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tensAbb. 179 Sicherungsde-
ckel im Motorraum
