2009 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Wartung
50
7

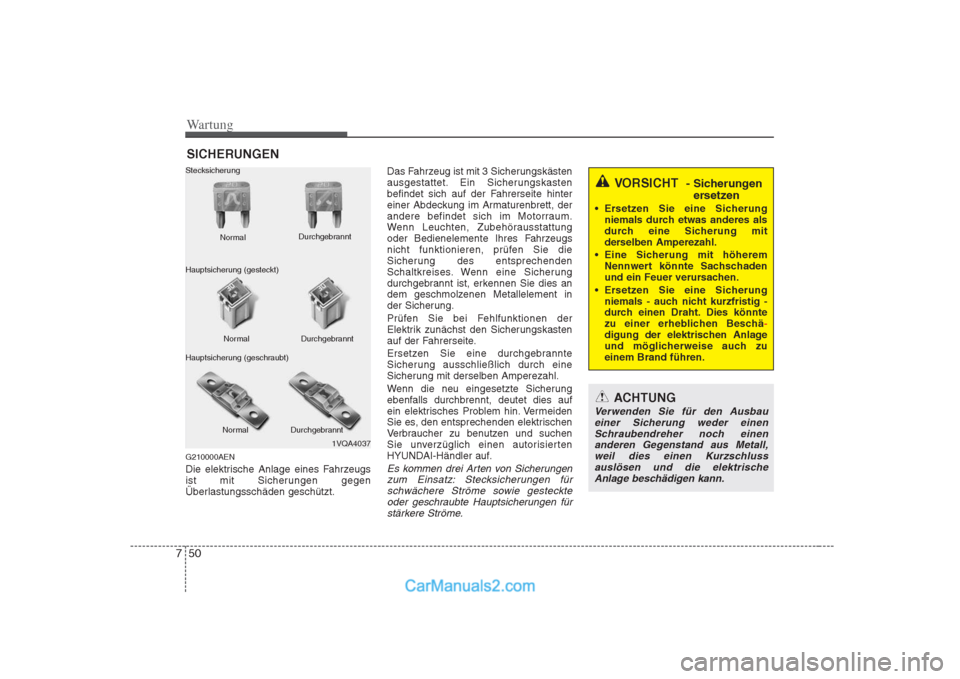

SICHERUNGEN
G210000AEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt. Das Fahrzeug ist mit 3 Sicherungskästen
ausgestattet. Ein Sicherungskasten
befindet sich auf der Fahrerseite hinter
einer Abdeckung im Armaturenbrett, der
andere befindet sich im Motorraum.
Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies an
dem geschmolzenen Metallelement in
der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungskasten
auf der Fahrerseite.
Ersetzen Sie eine durchgebrannte
Sicherung ausschließlich durch eine
Sicherung mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf
ein elektrisches Problem hin. Vermeiden
Sie es, den entsprechenden elektrischen
Verbraucher zu benutzen und suchen
Sie unverzüglich einen autorisierten
HYUNDAI-Händler auf.
Es kommen drei Arten von Sicherungen
zum Einsatz: Stecksicherungen fürschwächere Ströme sowie gesteckte oder geschraubte Hauptsicherungen für
stärkere Ströme.
1VQA4037
Normal
Normal
Stecksicherung
Hauptsicherung (gesteckt)
Hauptsicherung (geschraubt) Durchgebrannt
Durchgebrannt
Normal Durchgebrannt
VORSICHT - Sicherungen
ersetzen
Ersetzen Sie eine Sicherung niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
Ersetzen Sie eine Sicherung niemals - auch nicht kurzfristig -
durch einen Draht. Dies könnte
zu einer erheblichen Beschä
-digung der elektrischen Anlage
und möglicherweise auch zueinem Brand führen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einen Schraubendreher noch einenanderen Gegenstand aus Metall,
weil dies einen Kurzschlussauslösen und die elektrische Anlage beschädigen kann.

751
Wartung
G210100AFD

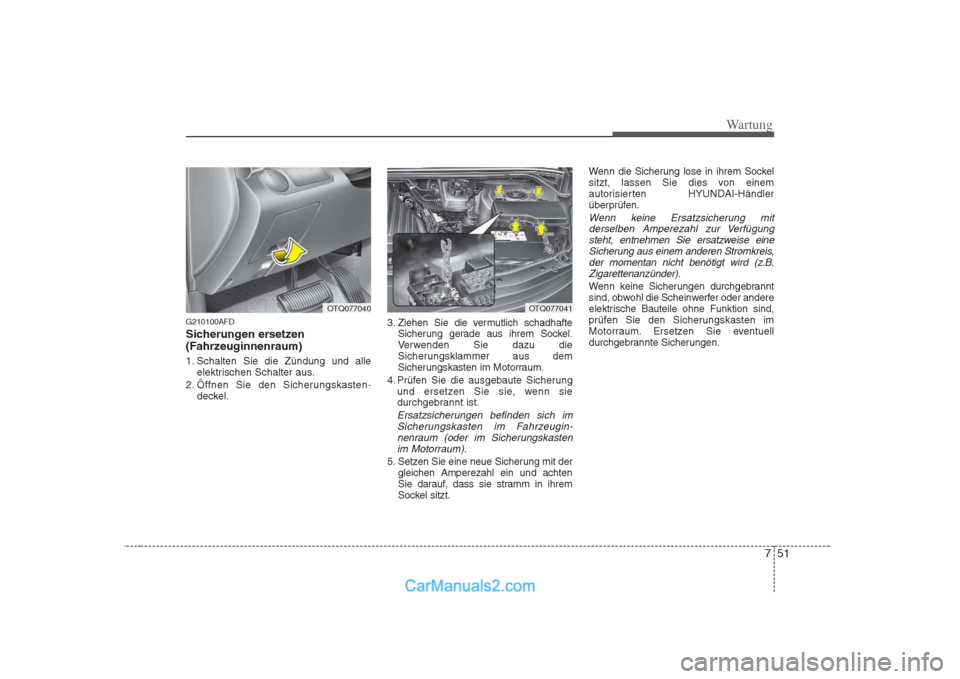

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alleelektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten
-deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade aus ihrem Sockel.
Verwenden Sie dazu die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
Ersatzsicherungen befinden sich im
Sicherungskasten im Fahrzeugin-nenraum (oder im Sicherungskasten im Motorraum).
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten
Sie darauf, dass sie stramm in ihrem
Sockel sitzt. Wenn die Sicherung lose in ihrem Sockel
sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügungsteht, entnehmen Sie ersatzweise eineSicherung aus einem anderen Stromkreis, der momentan nicht benötigt wird (z.B.
Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder andere
elektrische Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten im
Motorraum. Ersetzen Sie eventuell
durchgebrannte Sicherungen.
OTQ077041OTQ077040

Wartung
52
7
G210101AUN

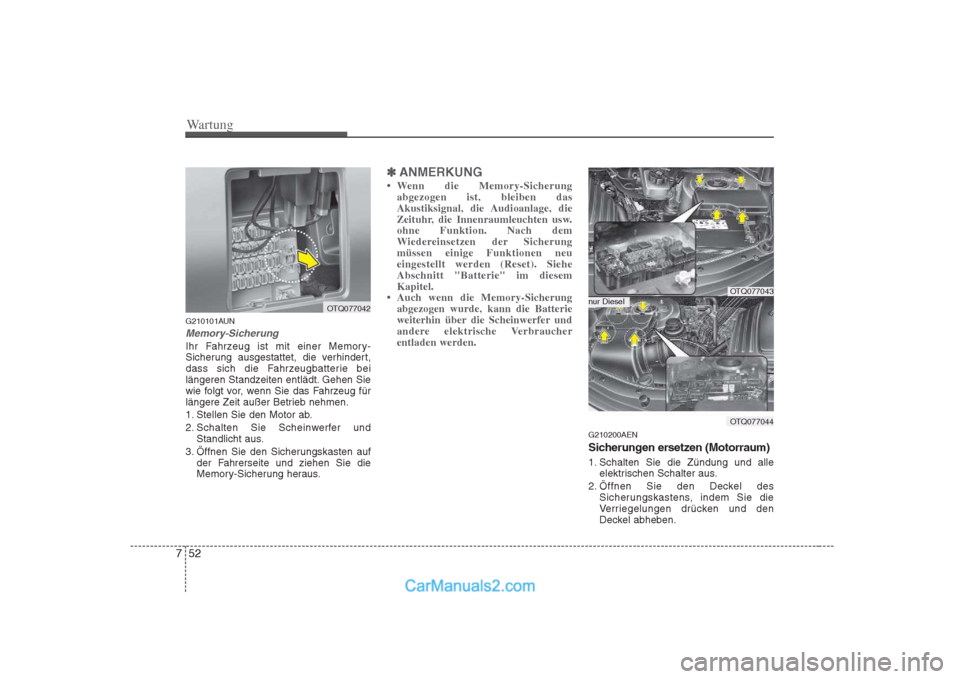

Memory-Sicherung
Ihr Fahrzeug ist mit einer Memory-
Sicherung ausgestattet, die verhindert,
dass sich die Fahrzeugbatterie bei
längeren Standzeiten entlädt. Gehen Sie
wie folgt vor, wenn Sie das Fahrzeug für
längere Zeit außer Betrieb nehmen.
1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer und
Standlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die
Memory-Sicherung heraus.
✽✽ ANMERKUNG

753
Wartung
3. Prüfen Sie die ausgebaute Sicherungund ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihremSockel sitzt, lassen Sie dies von
einem autorisierten HYUNDAI-
Händler überprüfen. G210201AEN
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Lösen Sie die in der Abbildung gezeigten Muttern.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastenssicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrische
Fehlfunktionen verursachen.
OTQ077045

Wartung
54
7
✽✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästenbeziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeugprüfen, richten Sie sich nach derLegende in dem jeweiligenSicherungskastendeckel.
G210300AEN-EE
Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Fahrzeuginnenraum Motorraum
OTQ077046/OTQ077047/OTQ077048
nur Diesel

755
Wartung

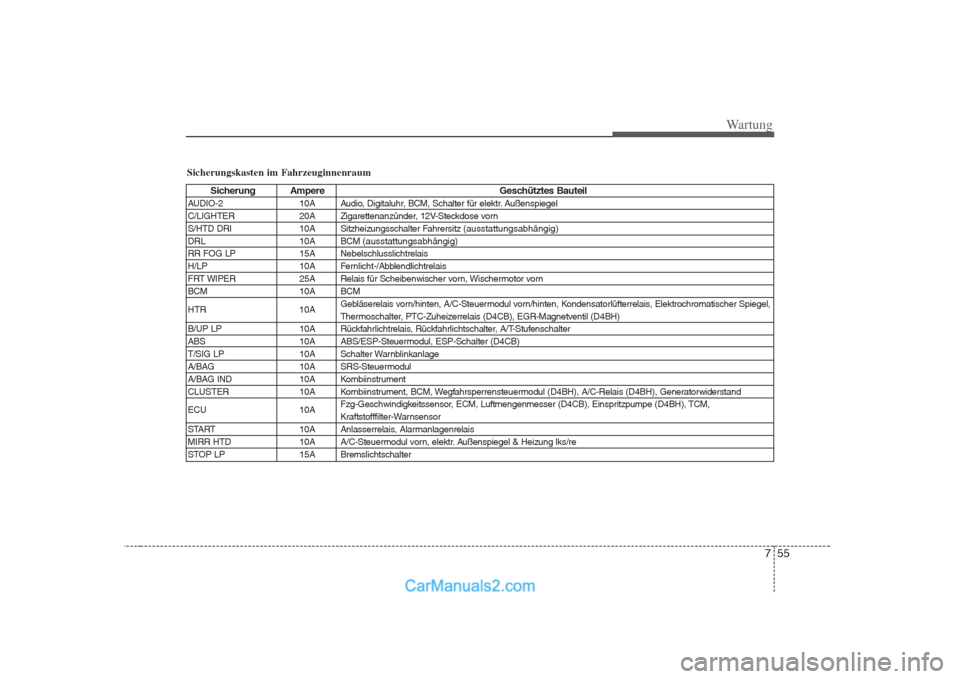

Sicherungskasten im Fahrzeuginnenraum
Sicherung AmpereGeschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter

Wartung
56
7

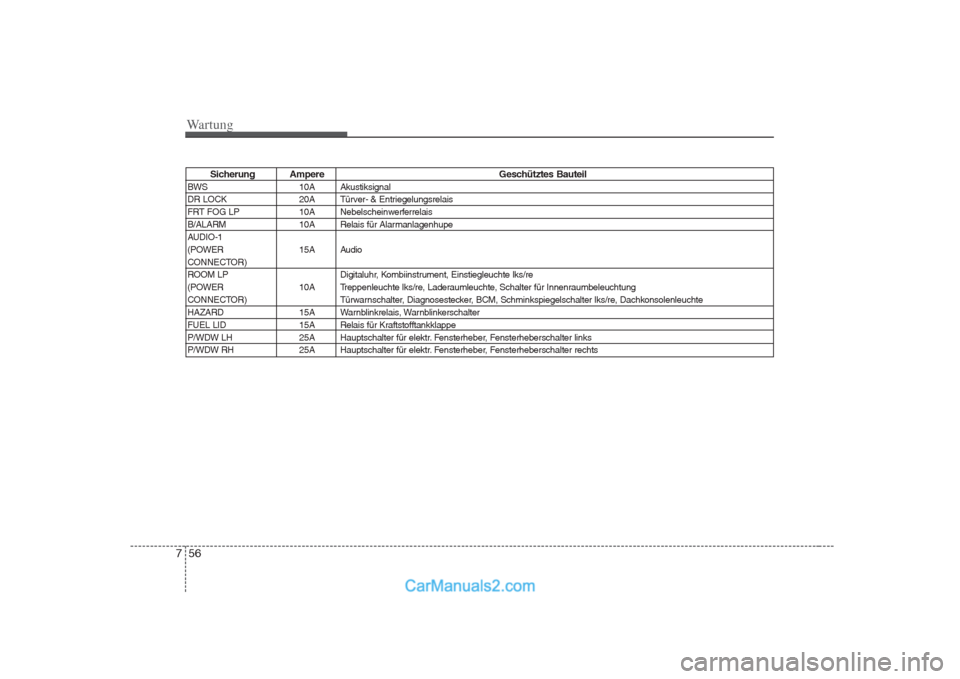

Sicherung Ampere Geschütztes Bauteil
BWS 10A Akustiksignal
DR LOCK 20A Türver- & Entriegelungsrelais
FRT FOG LP 10A Nebelscheinwerferrelais
B/ALARM 10A Relais für Alarmanlagenhupe
AUDIO-1
(POWER 15A Audio
CONNECTOR)
ROOM LP Digitaluhr, Kombiinstrument, Einstiegleuchte lks/re
(POWER 10A Treppenleuchte lks/re, Laderaumleuchte, Schalter für Innenraumbeleuchtung
CONNECTOR) Türwarnschalter, Diagnosestecker, BCM, Schminkspiegelschalter lks/re, Dachkonsolenleuchte
HAZARD 15A Warnblinkrelais, Warnblinkerschalter
FUEL LID 15A Relais für Kraftstofftankklappe
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter rechts

757
Wartung
Hauptsicherungskasten im Motorraum
Sicherung AmpereGeschütztes Bauteil
ALT 150A Sicherungen (A/CON, FRT DEICER), Schmelzsicherungen (FRT HTR, RR HTR, RR HTD, C/FAN,
F/FILTER, ABS 1/2), Generator, Sicherungs- & Relaiskasten rechts im Motorraum
BATT 1 50A Sicherungen (DR LOCK, FRT FOG LP, B/ALARM, Steckverbindung (AUDIO-1, ROOM LP))
BATT 2 30A Sicherungen (FUEL LID, P/WDW LH/RH, HAZARD), Universal-Prüfstecker
BATT 3/RAD FAN 40A Sicherungen (STOP LP, BWS), Kühlerlüfterrelais (G4KC)
IGN 1 40A Zündschalter (ACC, IG1)
IGN 2 40A Zündschalter (IG2, START), Anlasserrelais
ECU MAIN 30A/20A Relais Motorsteuerung
FRT HTR 40A Relais für Gebläse vorn
RR HTD 40A Relais Heckscheibenheizung
RR HTR 40A Relais für Gebläse hinten
ABS 1 40A ABS-Steuermodul (G4KC)
ABS 2 40A ABS-Steuermodul (G4KC)
C/FAN 30A Kondensatorlüfterrelais 1
F/FILTER 30A Relais für Kraftstofffilterheizung (D4CB)
ECU/TCU 10A TCM, ECM (Benziner)
HORN 10A Hupenrelais
BURNER 20A Steuermodul für kraftstoffbetriebene Zusatzheizung (D4CB)
F/PUMP 15A Kraftstoffpumpenrelais (G4KC)
ALT 10A Generator (D4BH)
H/LP HI 15A Fernlichtrelais, Abblendlichtrelais
