2009 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
68
4

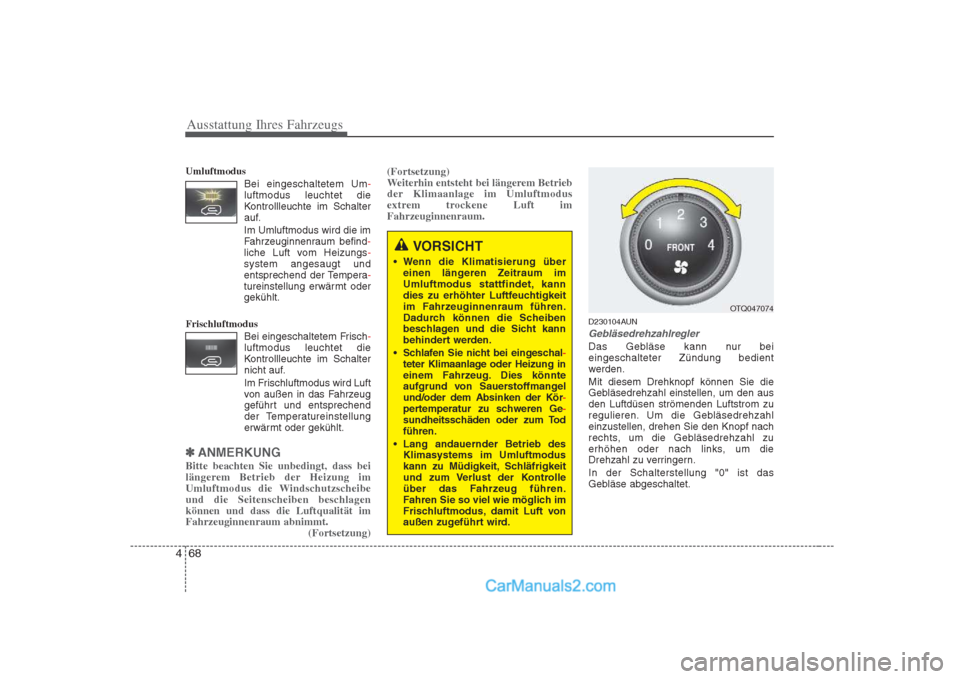

Umluftmodus
Bei eingeschaltetem Um
-luftmodus leuchtet die
Kontrollleuchte im Schalter
auf.
Im Umluftmodus wird die im
Fahrzeuginnenraum befind
-liche Luft vom Heizungs-system angesaugt und
entsprechend der Tempera-tureinstellung erwärmt oder gekühlt.
Frischluftmodus Bei eingeschaltetem Frisch
-luftmodus leuchtet die
Kontrollleuchte im Schalter
nicht auf.
Im Frischluftmodus wird Luft
von außen in das Fahrzeug
geführt und entsprechend
der Temperatureinstellung
erwärmt oder gekühlt.
✽✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibeund die Seitenscheiben beschlagenkönnen und dass die Luftqualität imFahrzeuginnenraum abnimmt. (Fortsetzung)(Fortsetzung)
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft imFahrzeuginnenraum.
D230104AUN
Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden. Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern. In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.
OTQ047074

469
Ausstattung Ihres Fahrzeugs
D230105AUN

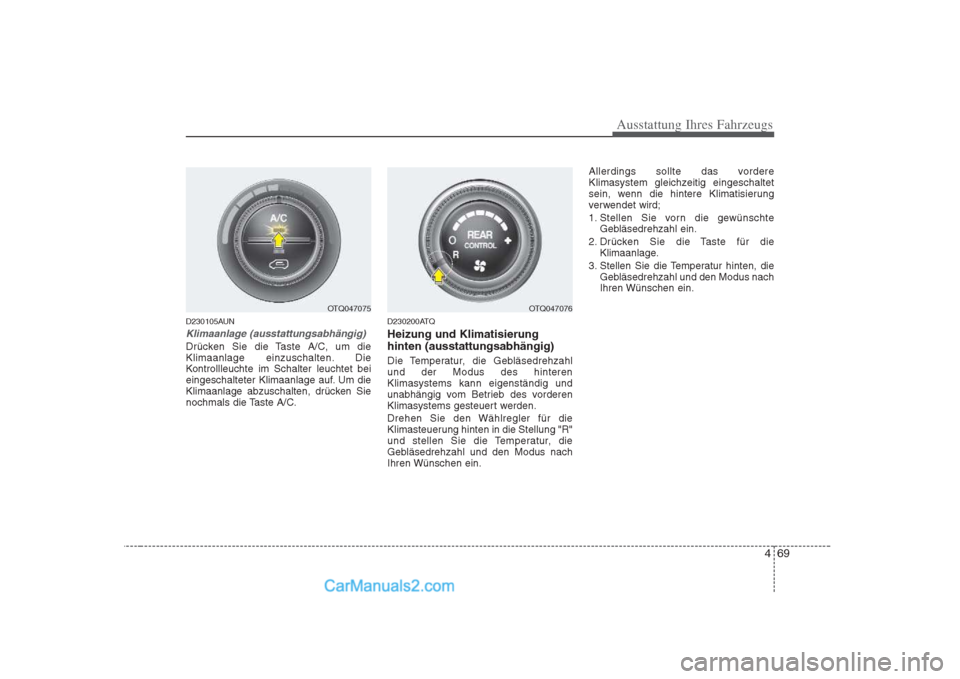

Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C.D230200ATQ Heizung und Klimatisierung hinten (ausstattungsabhängig)
Die Temperatur, die Gebläsedrehzahl und der Modus des hinterenKlimasystems kann eigenständig und
unabhängig vom Betrieb des vorderen
Klimasystems gesteuert werden.
Drehen Sie den Wählregler für die
Klimasteuerung hinten in die Stellung "R"
und stellen Sie die Temperatur, die
Gebläsedrehzahl und den Modus nach
Ihren Wünschen ein.Allerdings sollte das vordere
Klimasystem gleichzeitig eingeschaltet
sein, wenn die hintere Klimatisierung
verwendet wird;
1. Stellen Sie vorn die gewünschte
Gebläsedrehzahl ein.
2. Drücken Sie die Taste für die Klimaanlage.
3. Stellen Sie die Temperatur hinten, die Gebläsedrehzahl und den Modus nach
Ihren Wünschen ein.
OTQ047075OTQ047076

Ausstattung Ihres Fahrzeugs
70
4

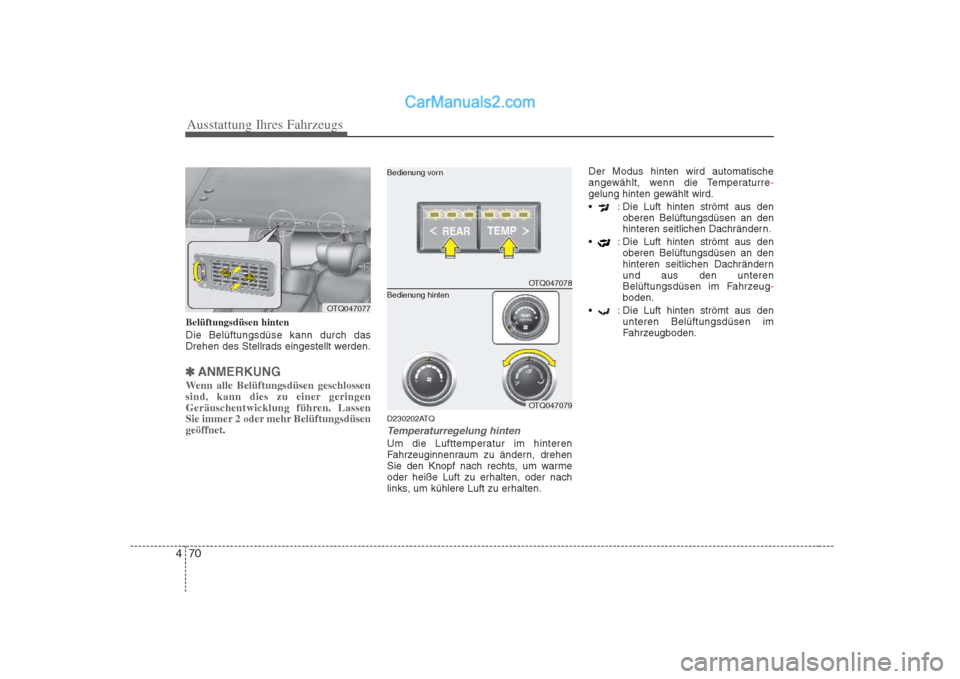

Belüftungsdüsen hinten Die Belüftungsdüse kann durch das
Drehen des Stellrads eingestellt werden.
✽✽
ANMERKUNG
Wenn alle Belüftungsdüsen geschlossen
sind, kann dies zu einer geringen
Geräuschentwicklung führen. Lassen
Sie immer 2 oder mehr Belüftungsdüsengeöffnet.
D230202ATQ
Temperaturregelung hinten
Um die Lufttemperatur im hinteren
Fahrzeuginnenraum zu ändern, drehen
Sie den Knopf nach rechts, um warmeoder heiße Luft zu erhalten, oder nach
links, um kühlere Luft zu erhalten. Der Modus hinten wird automatische
angewählt, wenn die Temperaturre
-gelung hinten gewählt wird.
: Die Luft hinten strömt aus den
oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändern.
: Die Luft hinten strömt aus den oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändernund aus den unteren
Belüftungsdüsen im Fahrzeug
-boden.
: Die Luft hinten strömt aus den unteren Belüftungsdüsen im
Fahrzeugboden.OTQ047077
OTQ047078
Bedienung vorn
OTQ047079
Bedienung hinten

471
Ausstattung Ihres Fahrzeugs
D230203ATQ
Gebläsedrehzahlregler hinten
Um die Gebläsedrehzahl einzustellen,
drehen Sie den Knopf nach rechts, um
die Gebläsedrehzahl zu erhöhen oder
nach links, um die Drehzahl zu
verringern.
Um das Gebläse abzuschalten, drehen Sie den Knopf in die Nullstellung.Systemfunktion
D230501AUN
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein. D230502AUN
Heizung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OTQ047095
Bedienung vorn
OTQ047080
Bedienung hinten

Ausstattung Ihres Fahrzeugs
72
4

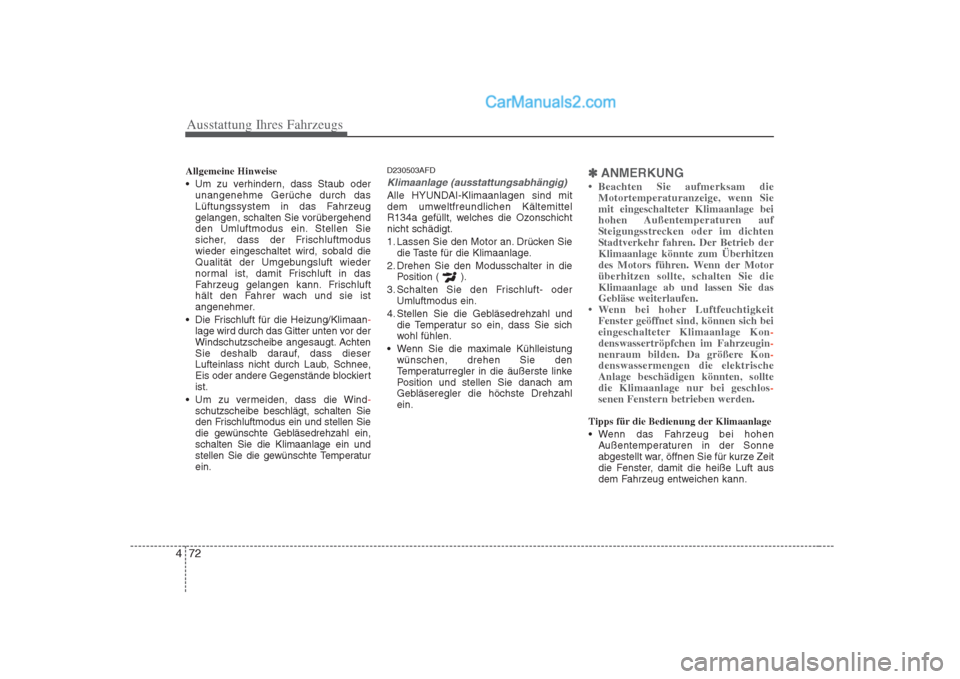

Allgemeine Hinweise
Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein. D230503AFD
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahlein.
✽✽ ANMERKUNG

473
Ausstattung Ihres Fahrzeugs

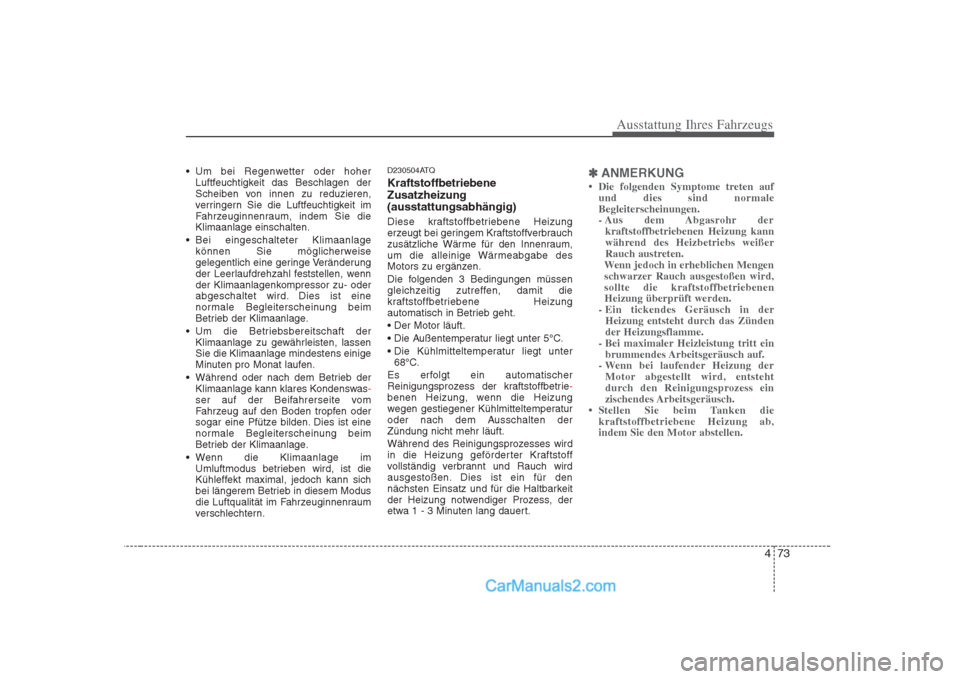

Um bei Regenwetter oder hoherLuftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen.
Während oder nach dem Betrieb der Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. D230504ATQ Kraftstoffbetriebene Zusatzheizung(ausstattungsabhängig)
Diese kraftstoffbetriebene Heizung
erzeugt bei geringem Kraftstoffverbrauch
zusätzliche Wärme für den Innenraum,
um die alleinige Wärmeabgabe des
Motors zu ergänzen.
Die folgenden 3 Bedingungen müssen
gleichzeitig zutreffen, damit die
kraftstoffbetriebene Heizung
automatisch in Betrieb geht.


68°C.
Es erfolgt ein automatischer
Reinigungsprozess der kraftstoffbetrie
-benen Heizung, wenn die Heizung
wegen gestiegener Kühlmitteltemperatur
oder nach dem Ausschalten derZündung nicht mehr läuft.
Während des Reinigungsprozesses wird
in die Heizung geförderter Kraftstoff
vollständig verbrannt und Rauch wird
ausgestoßen. Dies ist ein für den
nächsten Einsatz und für die Haltbarkeit
der Heizung notwendiger Prozess, der
etwa 1 - 3 Minuten lang dauert.
✽✽ ANMERKUNG

Ausstattung Ihres Fahrzeugs
74
4

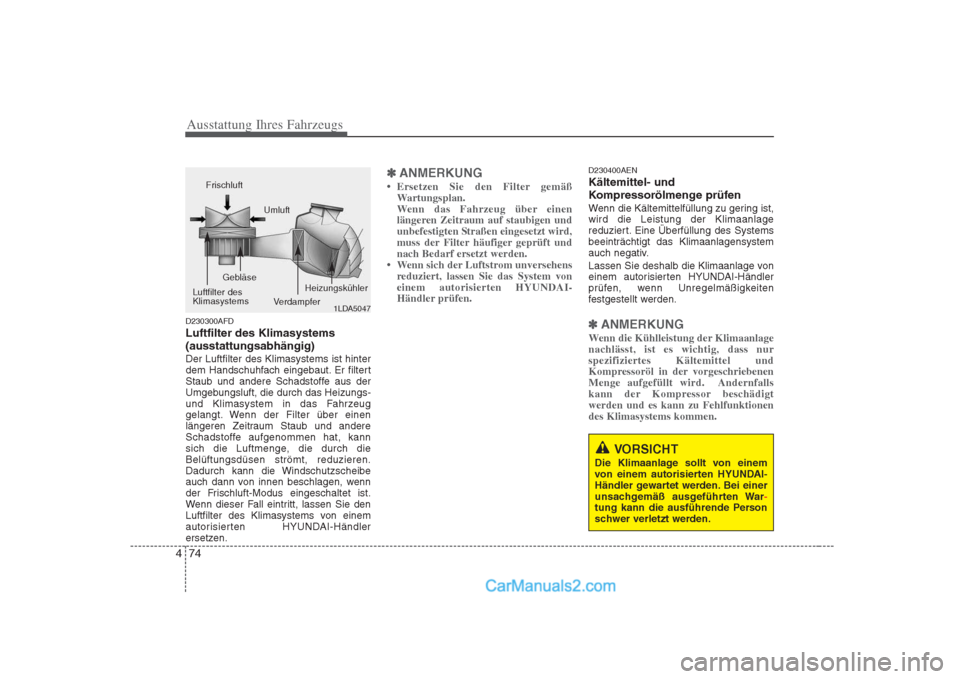

D230300AFD Luftfilter des Klimasystems(ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
Wenn dieser Fall eintritt, lassen Sie den
Luftfilter des Klimasystems von einem
autorisierten HYUNDAI-Händler
ersetzen.
✽✽
ANMERKUNG

475
Ausstattung Ihres Fahrzeugs

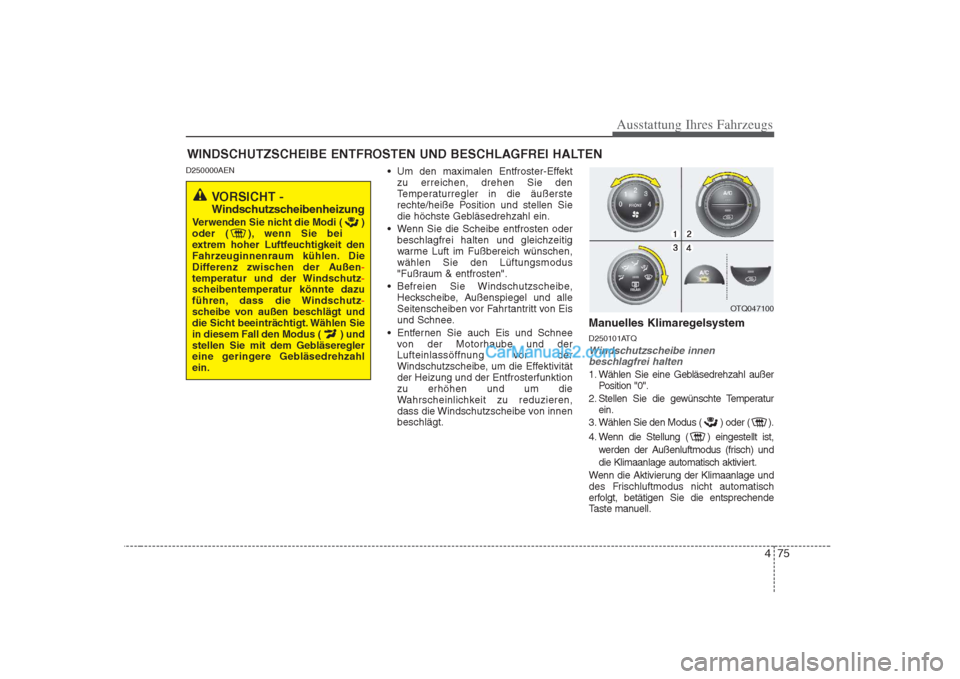

D250000AEN Um den maximalen Entfroster-Effekt
zu erreichen, drehen Sie den
Temperaturregler in die äußerste
rechte/heiße Position und stellen Sie
die höchste Gebläsedrehzahl ein.
Wenn Sie die Scheibe entfrosten oder beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
Befreien Sie Windschutzscheibe, Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
Entfernen Sie auch Eis und Schnee von der Motorhaube und der
Lufteinlassöffnung vor der
Windschutzscheibe, um die Effektivitätder Heizung und der Entfrosterfunktionzu erhöhen und um die
Wahrscheinlichkeit zu reduzieren,
dass die Windschutzscheibe von innenbeschlägt. Manuelles Klimaregelsystem
D250101ATQ
Windschutzscheibe innen
beschlagfrei halten
1. Wählen Sie eine Gebläsedrehzahl außer Position "0".
2. Stellen Sie die gewünschte Temperatur ein.
3. Wählen Sie den Modus ( ) oder ( ).
4. Wenn die Stellung ( ) eingestellt ist, werden der Außenluftmodus (frisch) und
die Klimaanlage automatisch aktiviert.
Wenn die Aktivierung der Klimaanlage und
des Frischluftmodus nicht automatisch
erfolgt, betätigen Sie die entsprechende
Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
OTQ047100
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei
extrem hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen
-temperatur und der Windschutz-scheibentemperatur könnte dazu
führen, dass die Windschutz-scheibe von außen beschlägt und
die Sicht beeinträchtigt. Wählen Sie
in diesem Fall den Modus ( ) und
stellen Sie mit dem Gebläseregler
eine geringere Gebläsedrehzahlein.
