2009 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

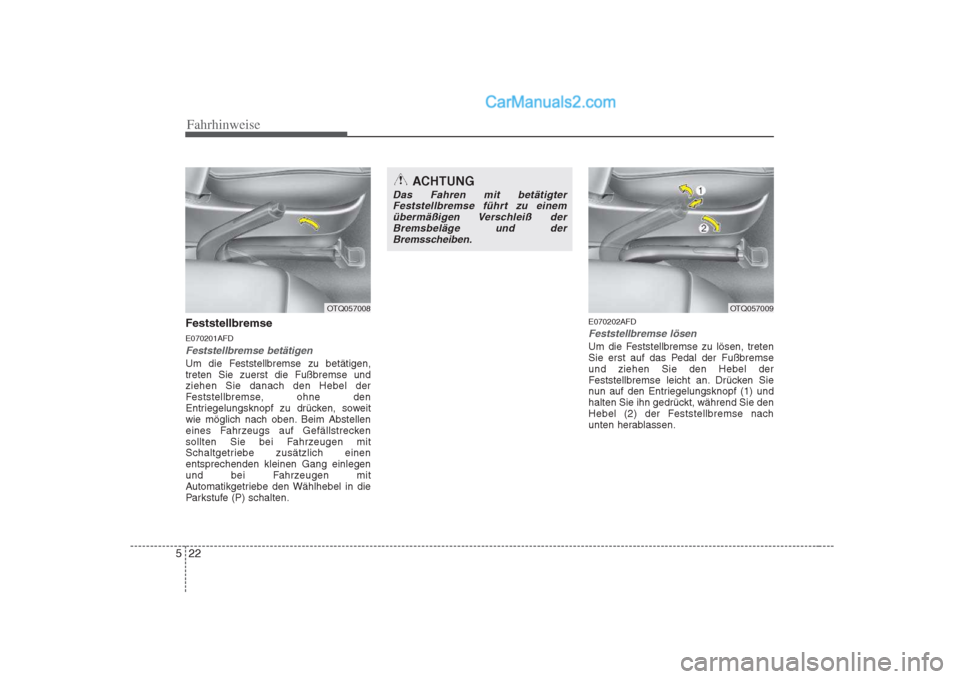

Fahrhinweise
22
5
Feststellbremse E070201AFD
Feststellbremse betätigen
Um die Feststellbremse zu betätigen, treten Sie zuerst die Fußbremse undziehen Sie danach den Hebel der
Feststellbremse, ohne den
Entriegelungsknopf zu drücken, soweit
wie möglich nach oben. Beim Abstellen
eines Fahrzeugs auf Gefällstrecken
sollten Sie bei Fahrzeugen mit
Schaltgetriebe zusätzlich einenentsprechenden kleinen Gang einlegen
und bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in die
Parkstufe (P) schalten. E070202AFD
Feststellbremse lösen
Um die Feststellbremse zu lösen, treten
Sie erst auf das Pedal der Fußbremseund ziehen Sie den Hebel der
Feststellbremse leicht an. Drücken Sie
nun auf den Entriegelungsknopf (1) und
halten Sie ihn gedrückt, während Sie den
Hebel (2) der Feststellbremse nach
unten herablassen.
ACHTUNG
Das Fahren mit betätigter
Feststellbremse führt zu einemübermäßigen Verschleiß der Bremsbeläge und der
Bremsscheiben.
OTQ057008OTQ057009

523

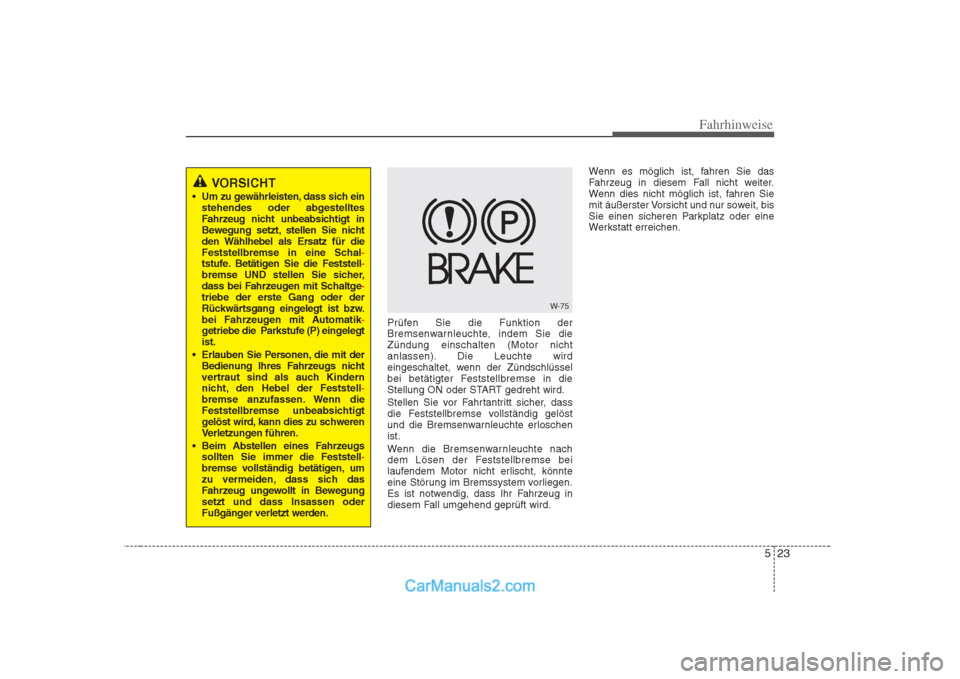

Fahrhinweise
Prüfen Sie die Funktion der
Bremsenwarnleuchte, indem Sie dieZündung einschalten (Motor nicht
anlassen). Die Leuchte wird
eingeschaltet, wenn der Zündschlüssel
bei betätigter Feststellbremse in die
Stellung ON oder START gedreht wird.
Stellen Sie vor Fahrtantritt sicher, dass
die Feststellbremse vollständig gelöst
und die Bremsenwarnleuchte erloschenist.
Wenn die Bremsenwarnleuchte nach
dem Lösen der Feststellbremse bei
laufendem Motor nicht erlischt, könnte
eine Störung im Bremssystem vorliegen.
Es ist notwendig, dass Ihr Fahrzeug in
diesem Fall umgehend geprüft wird.Wenn es möglich ist, fahren Sie das
Fahrzeug in diesem Fall nicht weiter.
Wenn dies nicht möglich ist, fahren Sie
mit äußerster Vorsicht und nur soweit, bis
Sie einen sicheren Parkplatz oder eine
Werkstatt erreichen.
VORSICHT
Um zu gewährleisten, dass sich ein stehendes oder abgestelltes
Fahrzeug nicht unbeabsichtigt in
Bewegung setzt, stellen Sie nicht
den Wählhebel als Ersatz für die
Feststellbremse in eine Schal
-tstufe. Betätigen Sie die Feststell-bremse UND stellen Sie sicher,
dass bei Fahrzeugen mit Schaltge-triebe der erste Gang oder der
Rückwärtsgang eingelegt ist bzw.
bei Fahrzeugen mit Automatik
-getriebe die Parkstufe (P) eingelegt ist.
Erlauben Sie Personen, die mit der Bedienung Ihres Fahrzeugs nicht
vertraut sind als auch Kindern
nicht, den Hebel der Feststell
-bremse anzufassen. Wenn die
Feststellbremse unbeabsichtigt
gelöst wird, kann dies zu schweren
Verletzungen führen.
Beim Abstellen eines Fahrzeugs sollten Sie immer die Feststell
-bremse vollständig betätigen, um
zu vermeiden, dass sich das
Fahrzeug ungewollt in Bewegungsetzt und dass Insassen oder
Fußgänger verletzt werden.
W-75

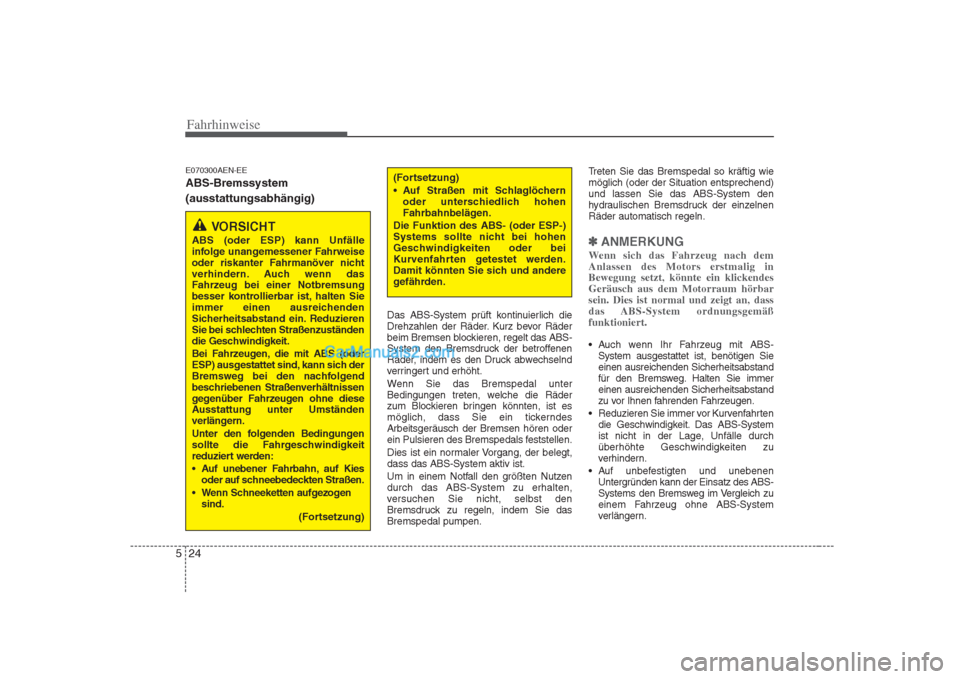

Fahrhinweise
24
5
E070300AEN-EE ABS-Bremssystem (ausstattungsabhängig)
Das ABS-System prüft kontinuierlich die
Drehzahlen der Räder. Kurz bevor Räder
beim Bremsen blockieren, regelt das ABS-
System den Bremsdruck der betroffenen
Räder, indem es den Druck abwechselnd
verringert und erhöht.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndesArbeitsgeräusch der Bremsen hören oder
ein Pulsieren des Bremspedals feststellen.
Dies ist ein normaler Vorgang, der belegt, dass das ABS-System aktiv ist.
Um in einem Notfall den größten Nutzen durch das ABS-System zu erhalten,
versuchen Sie nicht, selbst den
Bremsdruck zu regeln, indem Sie dasBremspedal pumpen.Treten Sie das Bremspedal so kräftig wiemöglich (oder der Situation entsprechend)und lassen Sie das ABS-System den
hydraulischen Bremsdruck der einzelnenRäder automatisch regeln.
✽✽
ANMERKUNG
Wenn sich das Fahrzeug nach dem Anlassen des Motors erstmalig inBewegung setzt, könnte ein klickendesGeräusch aus dem Motorraum hörbarsein. Dies ist normal und zeigt an, dass
das ABS-System ordnungsgemäßfunktioniert.
Auch wenn Ihr Fahrzeug mit ABS- System ausgestattet ist, benötigen Sie einen ausreichenden Sicherheitsabstand
für den Bremsweg. Halten Sie immereinen ausreichenden Sicherheitsabstand
zu vor Ihnen fahrenden Fahrzeugen.
Reduzieren Sie immer vor Kurvenfahrten die Geschwindigkeit. Das ABS-System
ist nicht in der Lage, Unfälle durch
überhöhte Geschwindigkeiten zu
verhindern.
Auf unbefestigten und unebenen Untergründen kann der Einsatz des ABS-
Systems den Bremsweg im Vergleich zu
einem Fahrzeug ohne ABS-System
verlängern.
VORSICHT
ABS (oder ESP) kann Unfälle
infolge unangemessener Fahrweise
oder riskanter Fahrmanöver nicht
verhindern. Auch wenn das
Fahrzeug bei einer Notbremsung
besser kontrollierbar ist, halten Sie
immer einen ausreichenden
Sicherheitsabstand ein. Reduzieren
Sie bei schlechten Straßenzuständen
die Geschwindigkeit.
Bei Fahrzeugen, die mit ABS (oder
ESP) ausgestattet sind, kann sich der
Bremsweg bei den nachfolgend
beschriebenen Straßenverhältnissen
gegenüber Fahrzeugen ohne diese
Ausstattung unter Umständen
verlängern.
Unter den folgenden Bedingungen
sollte die Fahrgeschwindigkeit
reduziert werden:
Auf unebener Fahrbahn, auf Kies oder auf schneebedeckten Straßen.
Wenn Schneeketten aufgezogen sind.
(Fortsetzung)
(Fortsetzung)
Auf Straßen mit Schlaglöchernoder unterschiedlich hohen
Fahrbahnbelägen.
Die Funktion des ABS- (oder ESP-)
Systems sollte nicht bei hohen
Geschwindigkeiten oder bei
Kurvenfahrten getestet werden.
Damit könnten Sie sich und andere
gefährden.

525

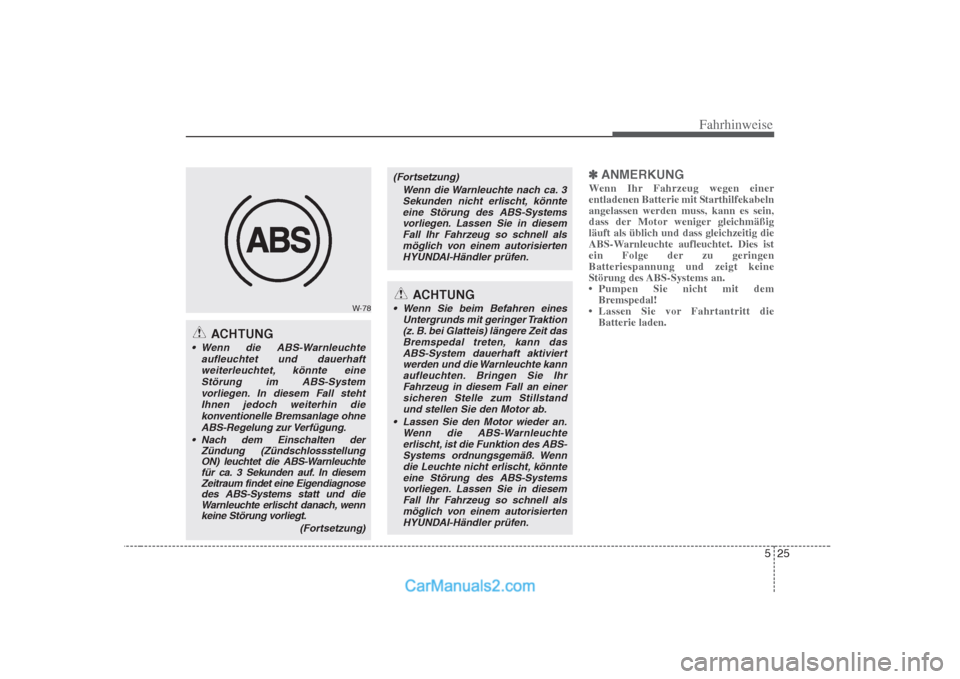

Fahrhinweise
✽✽ANMERKUNG
Wenn Ihr Fahrzeug wegen einer
entladenen Batterie mit Starthilfekabelnangelassen werden muss, kann es sein,
dass der Motor weniger gleichmäßigläuft als üblich und dass gleichzeitig die
ABS-Warnleuchte aufleuchtet. Dies ist
ein Folge der zu geringenBatteriespannung und zeigt keine
Störung des ABS-Systems an.

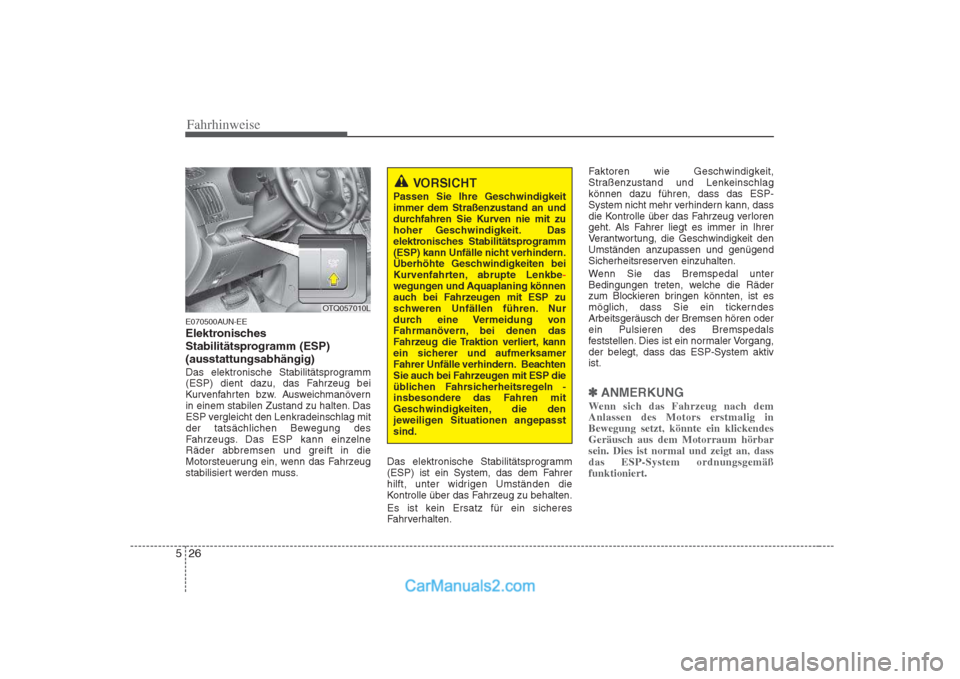

Fahrhinweise
26
5
E070500AUN-EE
Elektronisches
Stabilitätsprogramm (ESP)(ausstattungsabhängig)
Das elektronische Stabilitätsprogramm
(ESP) dient dazu, das Fahrzeug bei
Kurvenfahrten bzw. Ausweichmanövern
in einem stabilen Zustand zu halten. Das
ESP vergleicht den Lenkradeinschlag mit
der tatsächlichen Bewegung des
Fahrzeugs. Das ESP kann einzelne
Räder abbremsen und greift in die
Motorsteuerung ein, wenn das Fahrzeug
stabilisiert werden muss. Das elektronische Stabilitätsprogramm
(ESP) ist ein System, das dem Fahrer
hilft, unter widrigen Umständen die
Kontrolle über das Fahrzeug zu behalten.
Es ist kein Ersatz für ein sicheres
Fahrverhalten.Faktoren wie Geschwindigkeit,
Straßenzustand und Lenkeinschlagkönnen dazu führen, dass das ESP-
System nicht mehr verhindern kann, dass
die Kontrolle über das Fahrzeug verloren
geht. Als Fahrer liegt es immer in Ihrer
Verantwortung, die Geschwindigkeit denUmständen anzupassen und genügend
Sicherheitsreserven einzuhalten.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndesArbeitsgeräusch der Bremsen hören oderein Pulsieren des Bremspedals
feststellen. Dies ist ein normaler Vorgang,der belegt, dass das ESP-System aktivist.
✽✽
ANMERKUNG
Wenn sich das Fahrzeug nach dem Anlassen des Motors erstmalig inBewegung setzt, könnte ein klickendesGeräusch aus dem Motorraum hörbarsein. Dies ist normal und zeigt an, dassdas ESP-System ordnungsgemäßfunktioniert.
VORSICHT
Passen Sie Ihre Geschwindigkeit immer dem Straßenzustand an und
durchfahren Sie Kurven nie mit zu
hoher Geschwindigkeit. Das
elektronisches Stabilitätsprogramm
(ESP) kann Unfälle nicht verhindern.
Überhöhte Geschwindigkeiten bei
Kurvenfahrten, abrupte Lenkbe
-wegungen und Aquaplaning können
auch bei Fahrzeugen mit ESP zu
schweren Unfällen führen. Nur
durch eine Vermeidung von
Fahrmanövern, bei denen das
Fahrzeug die Traktion verliert, kann
ein sicherer und aufmerksamer
Fahrer Unfälle verhindern. Beachten
Sie auch bei Fahrzeugen mit ESP die
üblichen Fahrsicherheitsregeln -
insbesondere das F ahren mit
Geschwindigkeiten, die den
jeweiligen Situationen angepasstsind.
OTQ057010L

527

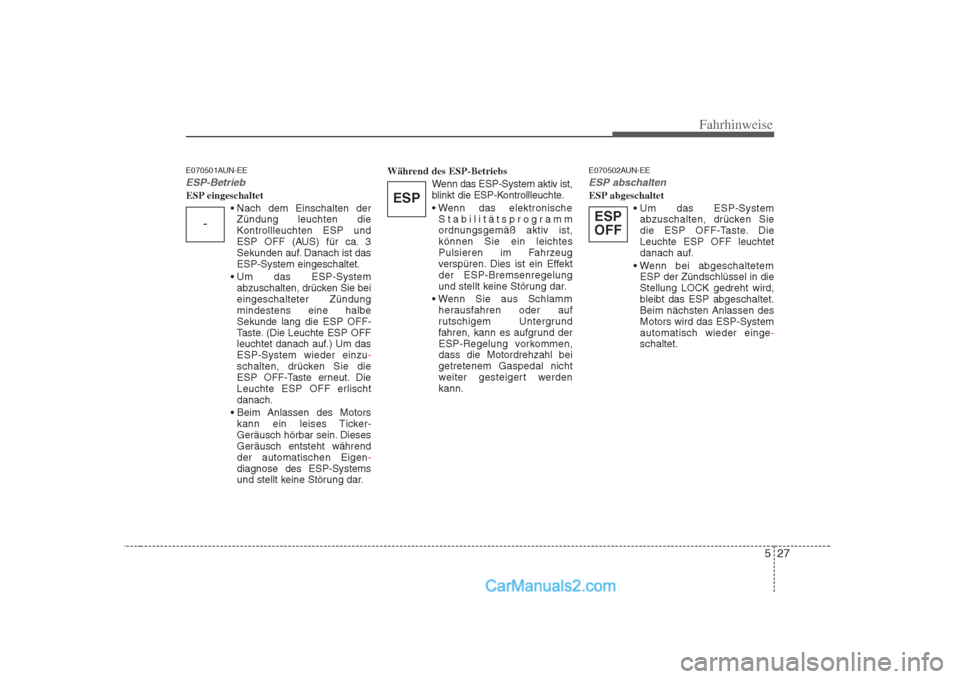

Fahrhinweise
E070501AUN-EE
ESP-Betrieb
ESP eingeschaltetZündung leuchten die
Kontrollleuchten ESP und
ESP OFF (AUS) für ca. 3
Sekunden auf. Danach ist dasESP-System eingeschaltet.
abzuschalten, drücken Sie beieingeschalteter Zündungmindestens eine halbeSekunde lang die ESP OFF-
Taste. (Die Leuchte ESP OFF
leuchtet danach auf.) Um dasESP-System wieder einzu
-schalten, drücken Sie die
ESP OFF-Taste erneut. Die
Leuchte ESP OFF erlischtdanach.
kann ein leises Ticker-
Geräusch hörbar sein. DiesesGeräusch entsteht währendder automatischen Eigen
-diagnose des ESP-Systems
und stellt keine Störung dar. Während des ESP-Betriebs
Wenn das ESP-System aktiv ist,
blinkt die ESP-Kontrollleuchte.
Stabilitätsprogramm
ordnungsgemäß aktiv ist,können Sie ein leichtes
Pulsieren im Fahrzeug
verspüren. Dies ist ein Effektder ESP-Bremsenregelung
und stellt keine Störung dar.
herausfahren oder auf
rutschigem Untergrund
fahren, kann es aufgrund der
ESP-Regelung vorkommen,dass die Motordrehzahl beigetretenem Gaspedal nicht
weiter gesteigert werdenkann. E070502AUN-EE
ESP abschalten
ESP abgeschaltet
abzuschalten, drücken Sie
die ESP OFF-Taste. DieLeuchte ESP OFF leuchtet
danach auf.
ESP der Zündschlüssel in dieStellung LOCK gedreht wird,
bleibt das ESP abgeschaltet.Beim nächsten Anlassen desMotors wird das ESP-Systemautomatisch wieder einge
-schaltet.
-
ESP
ESP
OFF

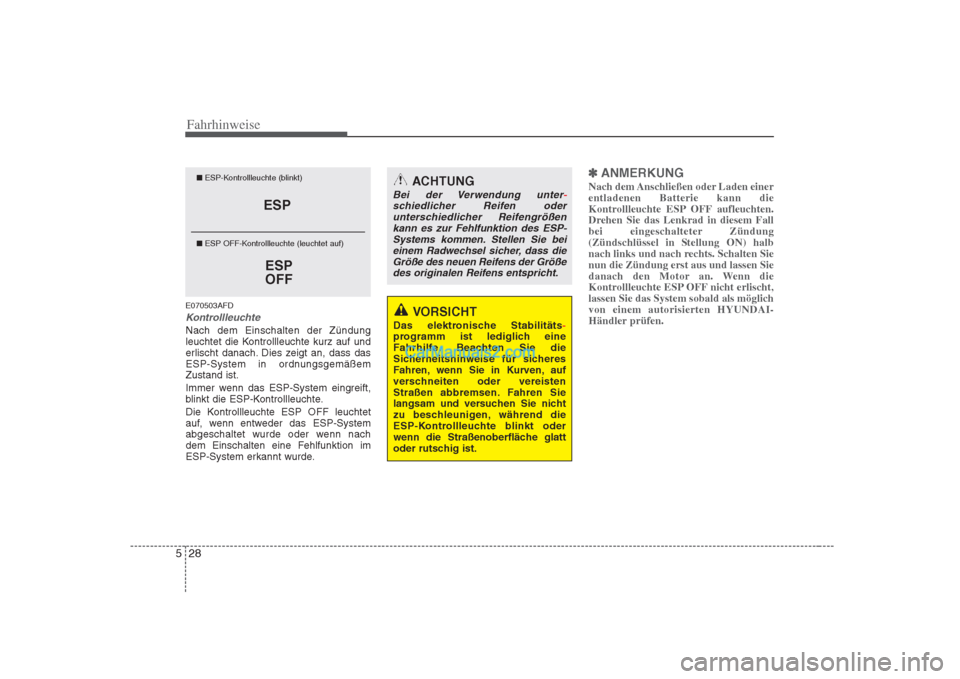

Fahrhinweise
28
5
E070503AFD
Kontrollleuchte
Nach dem Einschalten der Zündung
leuchtet die Kontrollleuchte kurz auf und
erlischt danach. Dies zeigt an, dass das
ESP-System in ordnungsgemäßemZustand ist.
Immer wenn das ESP-System eingreift,
blinkt die ESP-Kontrollleuchte.
Die Kontrollleuchte ESP OFF leuchtet
auf, wenn entweder das ESP-System
abgeschaltet wurde oder wenn nach
dem Einschalten eine Fehlfunktion im
ESP-System erkannt wurde.
✽✽
ANMERKUNG
Nach dem Anschließen oder Laden einer entladenen Batterie kann die
Kontrollleuchte ESP OFF aufleuchten.
Drehen Sie das Lenkrad in diesem Fall
bei eingeschalteter Zündung
(Zündschlüssel in Stellung ON) halb
nach links und nach rechts. Schalten Sienun die Zündung erst aus und lassen Sie
danach den Motor an. Wenn die
Kontrollleuchte ESP OFF nicht erlischt,lassen Sie das System sobald als möglichvon einem autorisierten HYUNDAI-
Händler prüfen.
ESP
ESPOFF
■
ESP-Kontrollleuchte (blinkt)
■ ESP OFF-Kontrollleuchte (leuchtet auf)
ACHTUNG
Bei der Verwendung unter-schiedlicher Reifen oder
unterschiedlicher Reifengrößenkann es zur Fehlfunktion des ESP-Systems kommen. Stellen Sie bei einem Radwechsel sicher, dass die
Größe des neuen Reifens der Größedes originalen Reifens entspricht.
VORSICHT
Das elektronische Stabilitäts
-programm ist lediglich eine
Fahrhilfe. Beachten Sie die
Sicherheitshinweise für sicheres
Fahren, wenn Sie in Kurven, auf
verschneiten oder vereisten
Straßen abbremsen. Fahren Sie
langsam und versuchen Sie nicht
zu beschleunigen, während die
ESP-Kontrollleuchte blinkt oder
wenn die Straßenoberfläche glatt
oder rutschig ist.

529

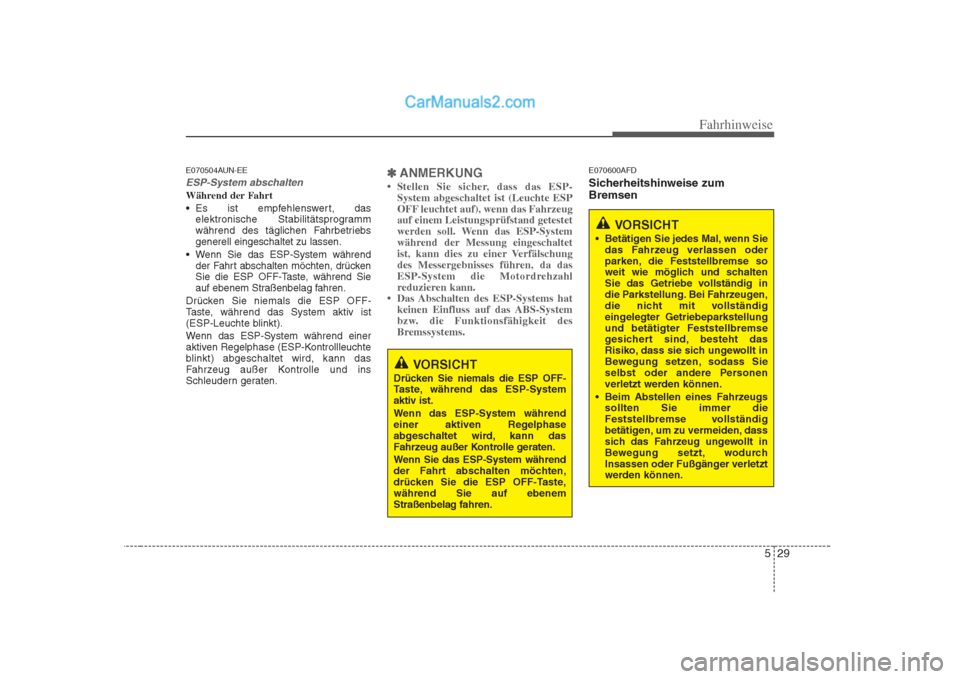

Fahrhinweise
E070504AUN-EE
ESP-System abschalten
Während der Fahrt
Es ist empfehlenswert, daselektronische Stabilitätsprogramm
während des täglichen Fahrbetriebsgenerell eingeschaltet zu lassen.
Wenn Sie das ESP-System während der Fahrt abschalten möchten, drücken
Sie die ESP OFF-Taste, während Sie
auf ebenem Straßenbelag fahren.
Drücken Sie niemals die ESP OFF-
Taste, während das System aktiv ist
(ESP-Leuchte blinkt).
Wenn das ESP-System während einer
aktiven Regelphase (ESP-Kontrollleuchte
blinkt) abgeschaltet wird, kann das
Fahrzeug außer Kontrolle und ins
Schleudern geraten.
✽✽ ANMERKUNG
