2009 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

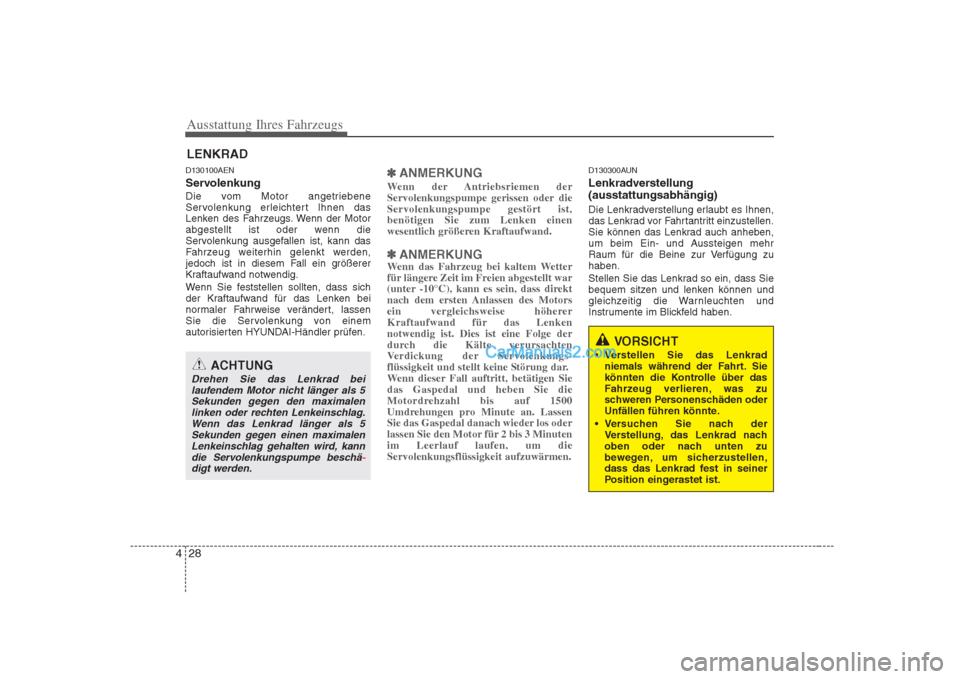

Ausstattung Ihres Fahrzeugs
28
4
D130100AEN
Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Wenn Sie feststellen sollten, dass sich
der Kraftaufwand für das Lenken bei
normaler Fahrweise verändert, lassen
Sie die Servolenkung von einem
autorisierten HYUNDAI-Händler prüfen.✽✽
ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder dieServolenkungspumpe gestört ist,benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽
✽ ANMERKUNG
Wenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenkennotwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs
-flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Siedas Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minutenim Leerlauf laufen, um dieServolenkungsflüssigkeit aufzuwärmen.
D130300AUN
Lenkradverstellung (ausstattungsabhängig)
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zuhaben.
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
LENKRAD
ACHTUNG
Drehen Sie das Lenkrad bei
laufendem Motor nicht länger als 5Sekunden gegen den maximalenlinken oder rechten Lenkeinschlag. Wenn das Lenkrad länger als 5
Sekunden gegen einen maximalenLenkeinschlag gehalten wird, kanndie Servolenkungspumpe beschä
-digt werden.
VORSICHT
Verstellen Sie das Lenkrad niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.

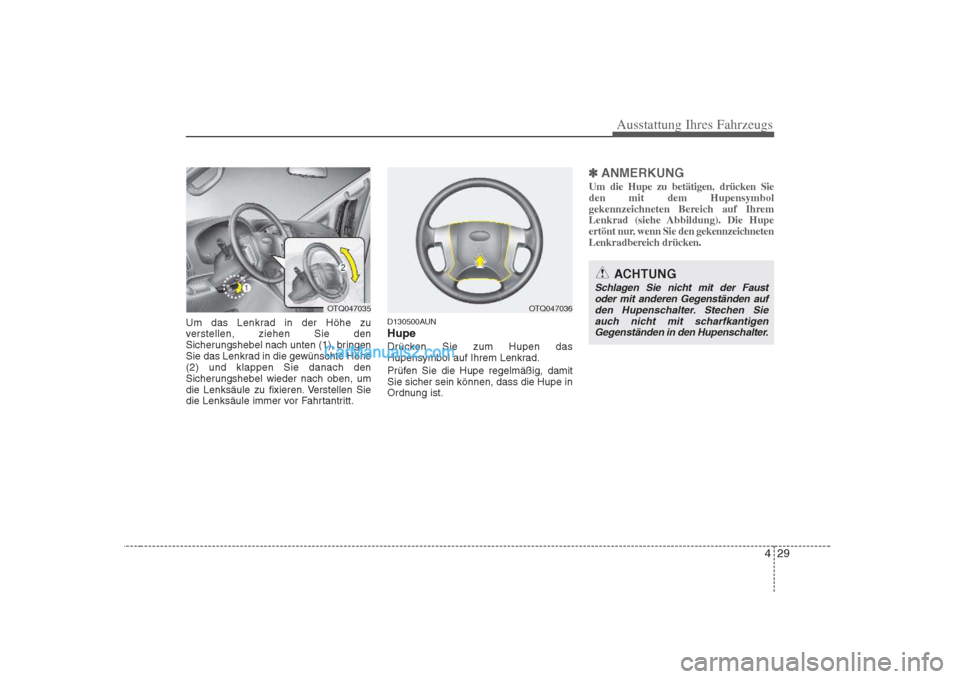

429
Ausstattung Ihres Fahrzeugs
Um das Lenkrad in der Höhe zu
verstellen, ziehen Sie den
Sicherungshebel nach unten (1), bringen
Sie das Lenkrad in die gewünschte Höhe(2) und klappen Sie danach den
Sicherungshebel wieder nach oben, um
die Lenksäule zu fixieren. Verstellen Sie
die Lenksäule immer vor Fahrtantritt.D130500AUN Hupe
Drücken Sie zum Hupen das
Hupensymbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit Sie sicher sein können, dass die Hupe in
Ordnung ist.
✽✽
ANMERKUNG
Um die Hupe zu betätigen, drücken Sie den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den gekennzeichneten
Lenkradbereich drücken.
ACHTUNG
Schlagen Sie nicht mit der Faust oder mit anderen Gegenständen aufden Hupenschalter. Stechen Sie
auch nicht mit scharfkantigenGegenständen in den Hupenschalter.
OTQ047035OTQ047036

Ausstattung Ihres Fahrzeugs
30
4

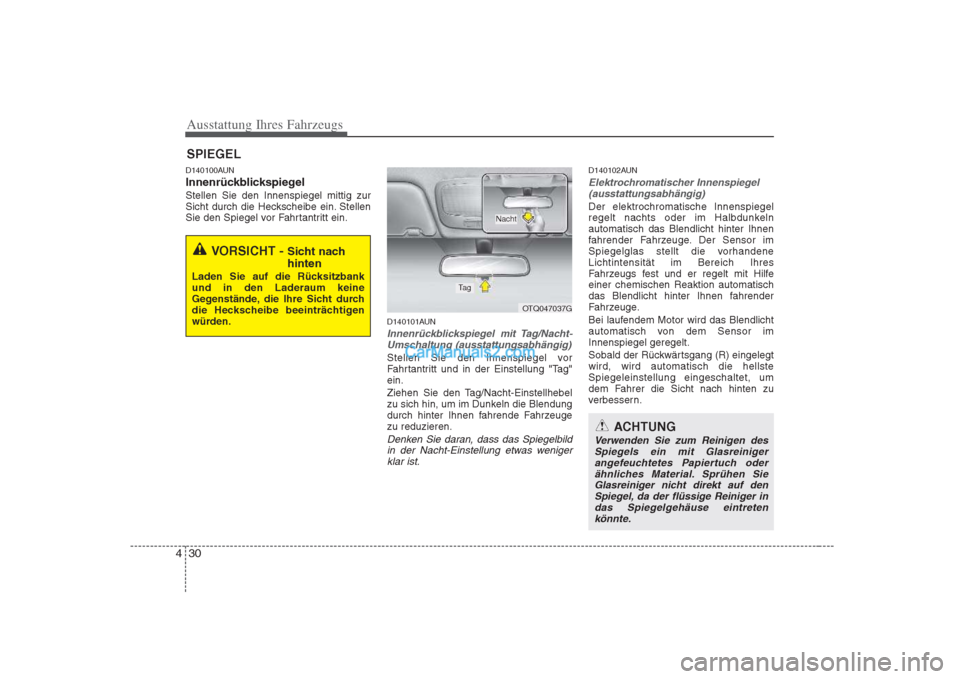

D140100AUN
InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas weniger klar ist.
D140102AUN
Elektrochromatischer Innenspiegel
(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreiniger angefeuchtetes Papiertuch oderähnliches Material. Sprühen Sie
Glasreiniger nicht direkt auf den Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintreten könnte.
OTQ047037G
Nacht
Ta g

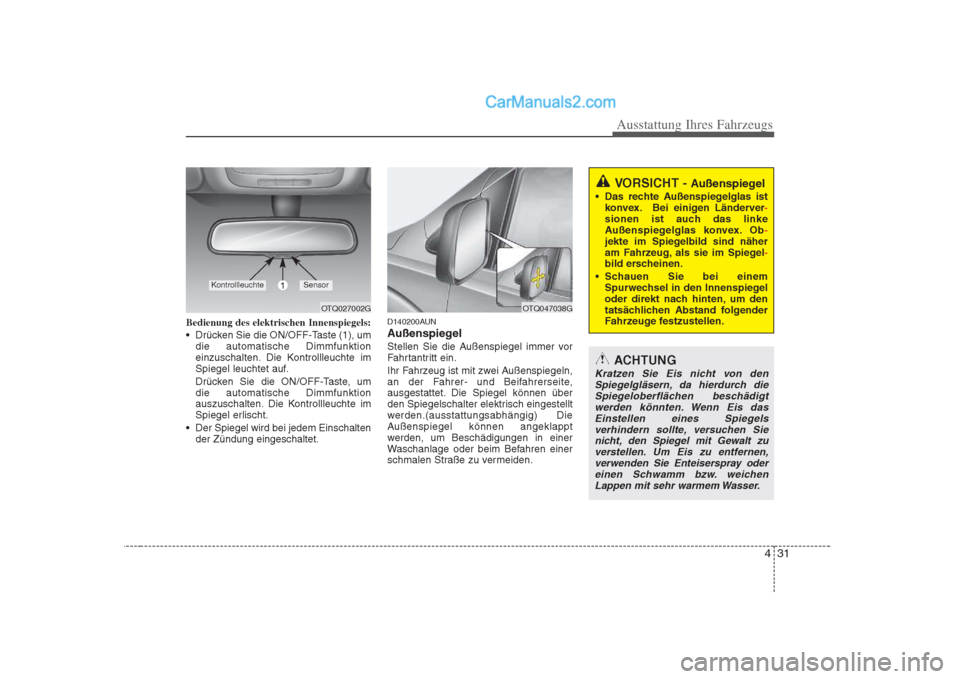

431
Ausstattung Ihres Fahrzeugs
VORSICHT - Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch dieSpiegeloberflächen beschädigt
werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sienicht, den Spiegel mit Gewalt zu
verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder einen Schwamm bzw. weichenLappen mit sehr warmem Wasser.
Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), um die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
Der Spiegel wird bei jedem Einschalten der Zündung eingeschaltet. D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden.(ausstattungsabhängig) Die
Außenspiegel können angeklappt
werden, um Beschädigungen in einer
Waschanlage oder beim Befahren einer
schmalen Straße zu vermeiden.
OTQ027002GOTQ047038G
1KontrollleuchteSensor

Ausstattung Ihres Fahrzeugs
32
4

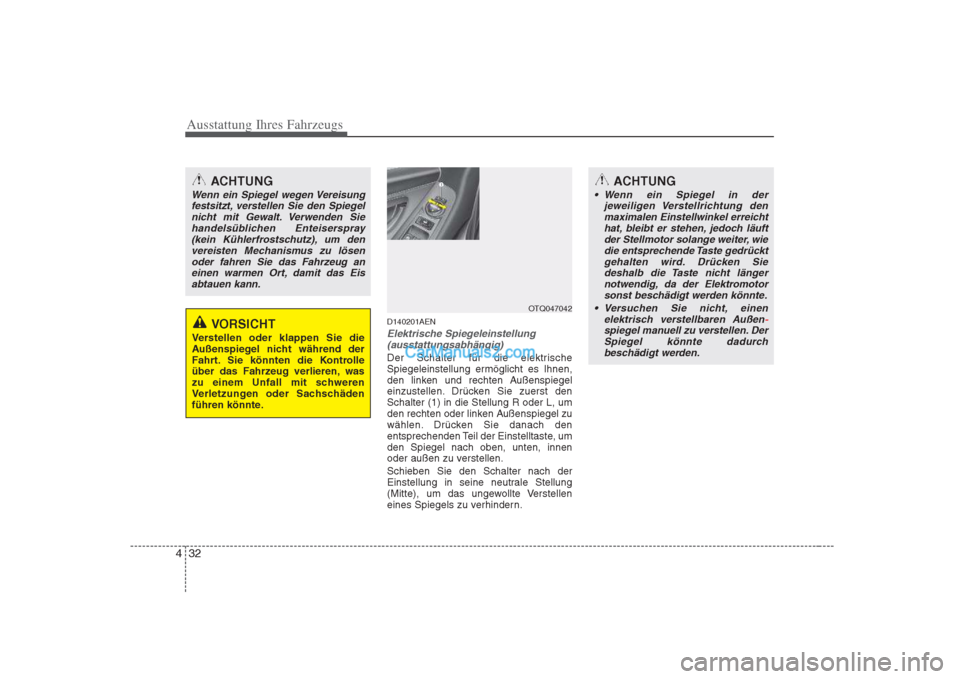

D140201AEN
Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Drücken Sie zuerst denSchalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel zu
wählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, umden Spiegel nach oben, unten, innen
oder außen zu verstellen. Schieben Sie den Schalter nach der
Einstellung in seine neutrale Stellung
(Mitte), um das ungewollte Verstellen
eines Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisungfestsitzt, verstellen Sie den Spiegelnicht mit Gewalt. Verwenden Sie handelsüblichen Enteiserspray
(kein Kühlerfrostschutz), um denvereisten Mechanismus zu lösenoder fahren Sie das Fahrzeug an einen warmen Ort, damit das Eis
abtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OTQ047042
ACHTUNG
Wenn ein Spiegel in der jeweiligen Verstellrichtung denmaximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuft
der Stellmotor solange weiter, wie die entsprechende Taste gedrücktgehalten wird. Drücken Sie deshalb die Taste nicht länger
notwendig, da der Elektromotor sonst beschädigt werden könnte.
Versuchen Sie nicht, einen elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. Der
Spiegel könnte dadurch beschädigt werden.

433
Ausstattung Ihres Fahrzeugs
D140202AEN
Außenspiegel anklappen
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse undklappen Sie den Spiegel nach hinten
zum Fahrzeug um.
OEN046215

Ausstattung Ihres Fahrzeugs
34
4

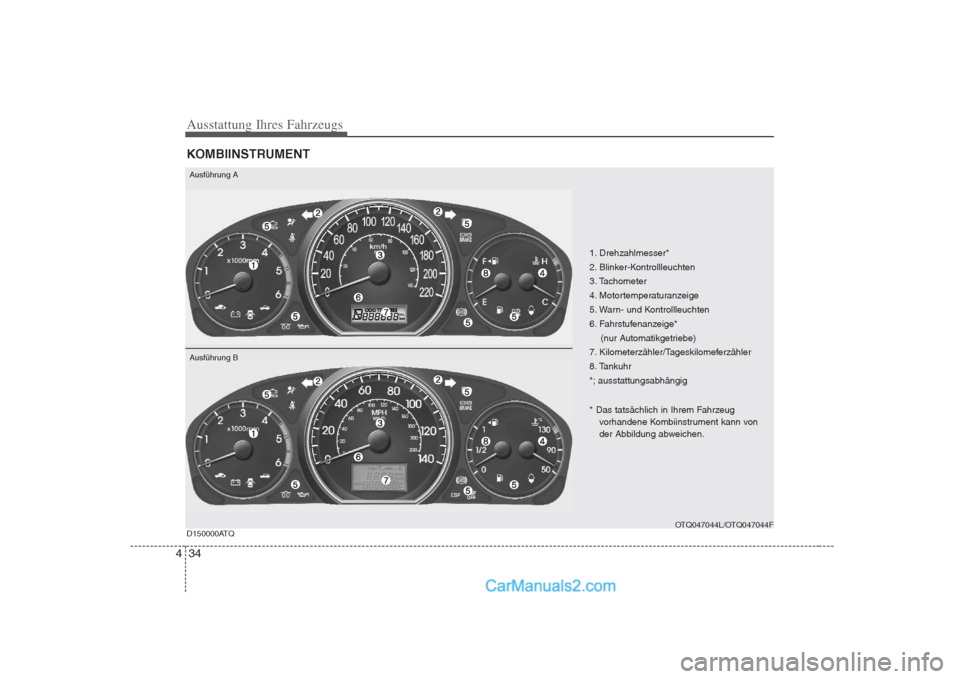

KOMBIINSTRUMENT
1. Drehzahlmesser*
2. Blinker-Kontrollleuchten
3. Tachometer
4. Motortemperaturanzeige
5. Warn- und Kontrollleuchten
6. Fahrstufenanzeige*
(nur Automatikgetriebe)
7. Kilometerzähler/Tageskilomeferzähler
8. Tankuhr
*; ausstattungsabhängig
* Das tatsächlich in Ihrem Fahrzeug vorhandene Kombiinstrument kann von
der Abbildung abweichen.
OTQ047044L/OTQ047044F
D150000ATQ
Ausführung A
Ausführung B

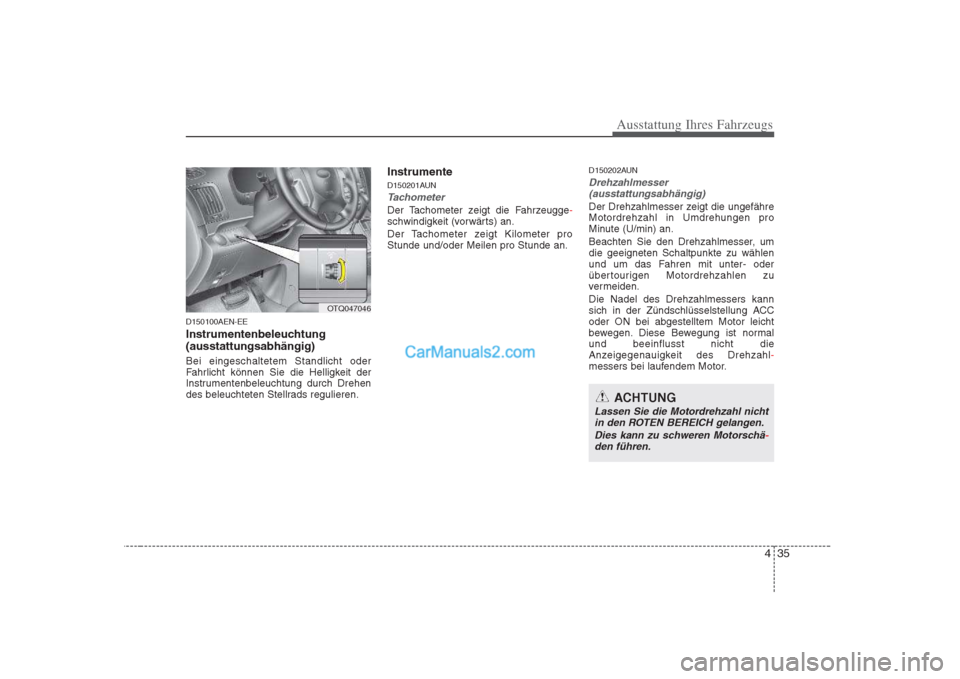

435
Ausstattung Ihres Fahrzeugs
ACHTUNG
Lassen Sie die Motordrehzahl nichtin den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
D150100AEN-EE
Instrumentenbeleuchtung (ausstattungsabhängig) Bei eingeschaltetem Standlicht oder
Fahrlicht können Sie die Helligkeit der
Instrumentenbeleuchtung durch Drehen
des beleuchteten Stellrads regulieren. Instrumente
D150201AUN
Tachometer
Der Tachometer zeigt die Fahrzeugge-schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro Stunde und/oder Meilen pro Stunde an.
D150202AUN
Drehzahlmesser
(ausstattungsabhängig)
Der Drehzahlmesser zeigt die ungefähre Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden. Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACCoder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normalund beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl
-messers bei laufendem Motor.
OTQ047046
