2009 FIAT DOBLO COMBI Instructieboek (in Dutch)

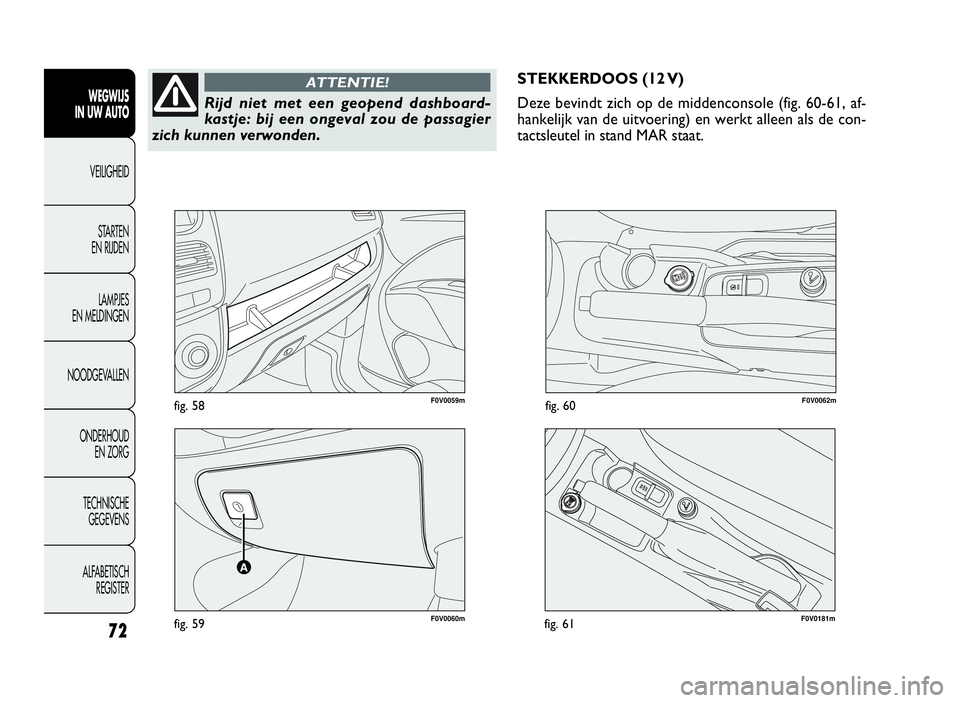

F0V0060mfig. 59
F0V0059mfig. 58F0V0062mfig. 60
STEKKERDOOS (12 V)
Deze bevindt zich op de middenconsole (fig. 60-61, af-
hankelijk van de uitvoering) en werkt alleen als de con-
tactsleutel in stand MAR staat.
72
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Rijd niet met een geopend dashboard-
kastje: bij een ongeval zou de passagier
zich kunnen verwonden.
ATTENTIE!
F0V0181mfig. 61
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 72

73
F0V0101mfig. 62
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Bij de Cargo-uitvoeringen bevindt zich (afhankelijk van de
uitvoering) in de laadruimte een stekkerdoos fig. 62 (Car-
go korte wielbasis) – fig. 63 (Cargo lange wielbasis).
Bij de uitvoeringen Doblò/Doblò Combi (voor bepaalde
uitvoeringen/markten) bevindt zich een stekkerdoos in de
bagageruimte fig. 64.
F0V0180mfig. 63
STOEL MET OPBERGVAK
(voor Cargo-uitvoeringen, indien aanwezig)
Trek aan de lus A-fig. 64a om het opbergvak te openen.
F0V0172mfig. 64
F0V0200mfig. 64a
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 73

ASBAK fig. 68
(voor bepaalde uitvoeringen/markten)
De asbak bestaat uit een uitneembaar kunststof houder
met een veeropening. De asbak kan in de beker/blikjes-
houders geplaatst worden op de middenconsole.
74
F0V0061mfig. 65
F0V0063mfig. 66
OPBERGRUIMTE IN DE CABINE fig. 65
De opbergruimte bevindt zich boven de zonnekleppen en
is zo ontworpen dat u er snel lichte voorwerpen in kunt
opbergen (bijv. documenten, wegenkaarten enz.).
AANSTEKER(voor bepaalde uitvoeringen/markten)
Druk voor het inschakelen van de aansteker de knop A-
fig. 66-67 (afhankelijk van de uitvoering) in, als de con-
tactsleutel in stand MAR staat.
Na enkele seconden springt de knop automatisch in de be-
ginstand en is de aansteker klaar voor gebruik.
BELANGRIJK Controleer altijd of de aansteker na het in-
drukken ook uitschakelt.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De aansteker wordt erg heet. Gebruik de
aansteker voorzichtig en voorkom dat hij
gebruikt wordt door kinderen: risico op brand
en/of brandwonden.
ATTENTIE!
F0V0178mfig. 67
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 74

75
F0V0064mfig. 68
ZONNEKLEPPEN fig. 69
De zonnekleppen aan bestuurders- en passagierszijde kun-
nen voor de voorruit en de zijruit worden gedraaid.
Aan de achterzijde van de zonneklep aan bestuurderszij-
de bevindt zich een vakje voor het opbergen van pasjes.
Op alle uitvoeringen is de zonneklep aan passagierszijde
voorzien van een spiegeltje.
MONTAGEVOORBEREIDING VOOR
DRAAGBAAR NAVIGATIESYSTEEM fig. 69a
(voor bepaalde uitvoeringen/markten)
Deze bevindt zich op de aangegeven plaats op het dash-
board en dient voor het aansluiten van het draagbare na-
vigatiesysteem.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Gebruik de asbak niet als prullenbak: pa-
piertjes en dergelijke kunnen door peuken
in brand raken.
ATTENTIE!
F0V0191mfig. 69a
F0V0065mfig. 69
De draagbare navigatiesystemen die in de
zitting op figuur 69a kunnen worden ge-
stoken, zijn voorzien van een mechanische
ontgrendeling die bediend wordt door op de twee
knoppen op de zijkanten van de voet te drukken.
Als de ontgrendeling niet wordt bediend, dan kan
de zitting van het navigatiesysteem worden be-
schadigd.
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 75

76
Om het leestafeltje in te klappen:
❒voer de beweging in omgekeerde richting uit, waarbij
het met geopende hand moet worden begeleid totdat
de vergrendelingen voor en achter vastklikken (detai-
lafbeelding C).
UITZETBARE ZIJRUITEN ACHTER
(uitvoeringen Doblò/Doblò Combi) fig. 71
Ga voor het openen als volgt te werk:
❒druk de hendel A-fig. 71 naar buiten totdat de ruit ge-
heel geopend is;
❒druk de hendel naar achteren totdat de vergrendeling
inspringt.
Sluit de ruit door de handelingen in omgekeerde volgor-
de uit te voeren totdat u een klik hoort die aangeeft dat
de hendel weer in de vergrendelde stand staat.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Laat het leestafeltje niet in verticale stand
staan als de auto rijdt.
ATTENTIE!DOCUMENTENKLEM
(voor bepaalde uitvoeringen/markten)
In het midden van het dashboard boven het vak voor de
autoradio is een documentenklem gemonteerd; bij be-
paalde uitvoeringen kan deze component ook als leesta-
feltje fig. 70 worden gebruikt.
Voor dit gebruiksdoel:
❒til het leestafeltje aan de achterzijde omhoog, zoals
door de pijl is aangegeven (detailafbeelding A).
BELANGRIJK Als de montagevoorbereiding voor een
draagbaar navigatiesysteem aanwezig is, let er dan op dat
contact met het dashboard tijdens het openen wordt voor-
komen.
❒de verticale stand van het leestafeltje is bedoeld voor
het lezen van documenten (detailafbeelding B).
F0V0198mfig. 70F0V0132mfig. 71
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 76

77
F0V0046mfig. 72F0V0022mfig. 73
Druk kort op de knopPvoor ontgrendelen van de laad-
ruimte (Cargo-uitvoering). Gelijktijdig wordt de plafond-
verlichting achter tijdelijk ingeschakeld en knipperen de
richtingaanwijzers twee keer. Als u de metalen baard in
het slot van het bestuurdersportier linksom draait, kunt
u uitsluitend de voorportieren ontgrendelen.
Druk kort op de knop
Qvoor het ontgrendelen van alle
portieren/deuren (uitvoeringen Doblò/Doblò Combi). Ge-
lijktijdig wordt de plafondverlichting tijdelijk ingeschakeld
en knipperen de richtingaanwijzers twee keer. Als u de me-
talen baard in het slot van het bestuurdersportier linksom
draait, kunt u alle portieren/deuren ontgrendelen.
Laadruimte ontgrendelen van binnenuit
(Cargo-uitvoering)
Druk vanuit het interieur van de auto op de knop A-fig. 73
(Cargo-uitvoering) voor het ontgrendelen van de laad-
ruimte (achterdeuren/achterklep en zijschuifdeuren). Het
brandend lampje geeft de vergrendeling van de laad-
ruimte aan.
PORTIEREN
CENTRALE PORTIERVER-/ONTGRENDELING
Portiervergrendeling van buitenaf
Alleen als alle portieren/deuren gesloten zijn, kunnen ze
centraal worden vergrendeld. Als een of meerdere por-
tieren/deuren niet vergrendeld zijn na het indrukken van
de knopÁop de afstandsbediening, gaan de richtingaan-
wijzers ongeveer 3 seconden snel knipperen. Als u de me-
talen baard in het slot van het bestuurdersportier recht-
som draait, kunt u alle portieren/deuren vergrendelen. Als
u de knopÁ
op de afstandsbediening twee keer kort
indrukt,
schakelt het dead lock-systeem in (zie de para-
graaf Dead lock-systeem”).
Portierontgrendeling van buitenaf
Druk kort op de knop
Qvoor het op afstand ontgren-
delen van uitsluitend de voorportieren (Cargo-uitvoering).
Gelijktijdig wordt het plafondlampje voor tijdelijk inge-
schakeld en knipperen de richtingaanwijzers twee keer.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 77

78
Bij de Cargo-uitvoeringen wordt de zijschuifdeur in geheel
geopende stand door een vangmechanisme opengehou-
den: om de deur te vergrendelen, moet u de deur tegen
de aanslag drukken; om de deur te ontgrendelen moet u de
deur krachtig naar voren trekken.
Zorg er in ieder geval voor dat de geopende deur op de
juiste wijze is vastgehaakt aan het vangmechanisme.ZIJSCHUIFDEUREN
(voor bepaalde uitvoeringen/markten)WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERControleer of een deur veilig kan worden
geopend.
ATTENTIE!
Controleer voor het tanken van brandstof
of de linker schuifdeur goed is gesloten; als
dit niet het geval is, dan kan de schuifdeur
of het blokkeermechanisme bij geopend tankklep-
je worden beschadigd.
Als tijdens het tanken het tankklepje ge-
opend is, dan mag de linker zijschuifdeur
niet worden geopend.Controleer of het tankklepje
gesloten is, voordat de zijschuifdeur geopend/ge-
sloten wordt om beschadigingen te voorkomen.
ATTENTIE!
Als de auto op een steile helling omlaag
geparkeerd staat, laat dan de auto niet
met de schuifdeur in het vangmechanisme ge-
blokkeerd open staan: als u tegen de deur stoot,
kan deze losraken en naar voren schuiven.
ATTENTIE!
Als de auto wordt geparkeerd met geo-
pende schuifdeuren, controleer dan of de-
ze goed in het vangmechanisme geblokkeerd zijn.
ATTENTIE!
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 78

79
F0V0085mfig. 74F0V0133mfig. 75
Openen/sluiten van binnenuit
(uitvoeringen Doblò/Doblò Combi)
Openen: druk op het mechanisme A-fig. 75 om de deur te
ontgrendelen, trek vervolgens aan de hendel en schuif de
deur naar de achterkant van de auto tegen de aanslag tot-
dat hij in het vangmechanisme vergrendelt.
Sluiten: druk op het mechanisme A-fig. 75 om de deur te
ontgrendelen en schuif de deur vervolgens naar de voor-
kant van de auto.
Vergrendel de deur vanuit het interieur door op het me-
chanisme B-fig. 75 te drukken. Van buitenaf openen en sluiten
Openen: draai de metalen baard van de sleutel in het slot
en trek de handgreep A-fig. 74 in de richting van de pijl;
schuif vervolgens de deur naar de achterkant van de auto
tegen de aanslag totdat hij blokkeert.
Sluiten: pak de handgreep A-fig. 74 vast en duw de deur
naar de voorzijde van de auto. Draai de metalen baard van
de sleutel in de vergrendelstand.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
035-114 DOBLO LUM 2e NL 28-05-2010 9:21 Pagina 79
