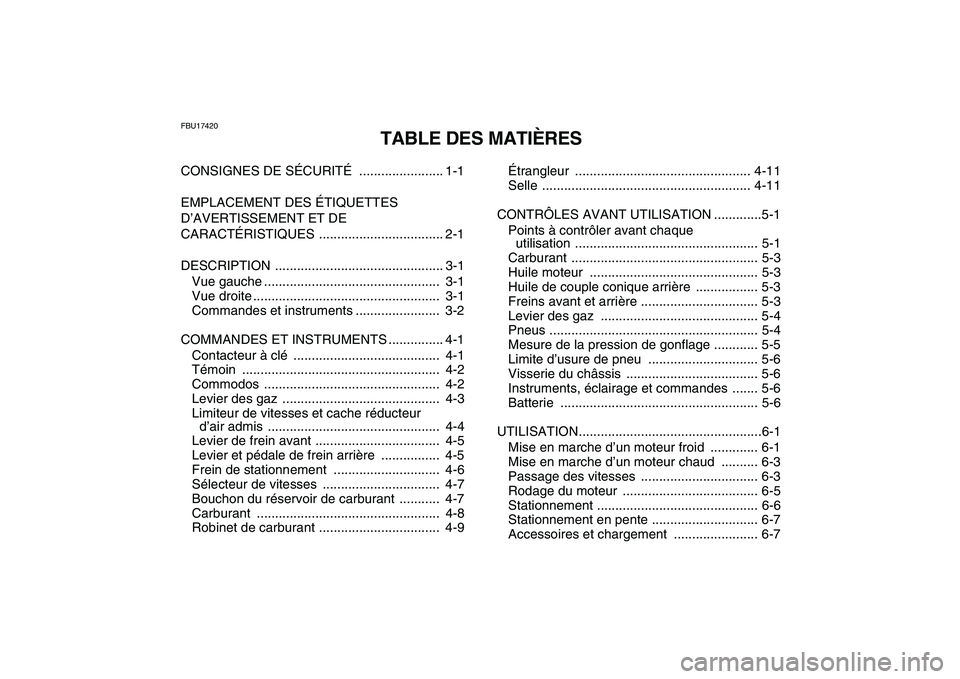

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ....................... 1-1
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 2-1
DESCRIPTION .............................................. 3-1
Vue gauche ................................................ 3-1
Vue droite ................................................... 3-1
Commandes et instruments ....................... 3-2
COMMANDES ET INSTRUMENTS ............... 4-1
Contacteur à clé ........................................ 4-1
Témoin ...................................................... 4-2
Commodos ................................................ 4-2
Levier des gaz ........................................... 4-3
Limiteur de vitesses et cache réducteur
d’air admis ............................................... 4-4
Levier de frein avant .................................. 4-5
Levier et pédale de frein arrière ................ 4-5
Frein de stationnement ............................. 4-6
Sélecteur de vitesses ................................ 4-7
Bouchon du réservoir de carburant ........... 4-7
Carburant .................................................. 4-8
Robinet de carburant ................................. 4-9Étrangleur ................................................ 4-11
Selle ......................................................... 4-11
CONTRÔLES AVANT UTILISATION .............5-1
Points à contrôler avant chaque
utilisation .................................................. 5-1
Carburant ................................................... 5-3
Huile moteur .............................................. 5-3
Huile de couple conique arrière ................. 5-3
Freins avant et arrière ................................ 5-3
Levier des gaz ........................................... 5-4
Pneus ......................................................... 5-4
Mesure de la pression de gonflage ............ 5-5
Limite d’usure de pneu .............................. 5-6
Visserie du châssis .................................... 5-6
Instruments, éclairage et commandes ....... 5-6
Batterie ...................................................... 5-6
UTILISATION..................................................6-1
Mise en marche d’un moteur froid ............. 6-1
Mise en marche d’un moteur chaud .......... 6-3
Passage des vitesses ................................ 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-6
Stationnement en pente ............................. 6-7
Accessoires et chargement ....................... 6-7

CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............ 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT .................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN ................................................. 7-9
PRISE DE VIRAGES ............................... 7-13
MONTÉE DES PENTES .......................... 7-15
DESCENTE DES PENTES ...................... 7-18
TRAVERSÉE LATÉRALE D’UNE
PENTE ................................................... 7-19
TRAVERSÉE DES EAUX PEU
PROFONDES ........................................ 7-20
CONDUITE SUR TERRAIN
ACCIDENTÉ .......................................... 7-22
DÉRAPAGE ET PATINAGE .................... 7-22
QUE FAIRE SI... ...................................... 7-24
QUE FAIRE... ........................................... 7-24
ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS.............................................. 8-1
Manuel du propriétaire et trousse de
réparation ................................................ 8-1
Entretiens périodiques du système
antipollution ............................................. 8-3
Entretiens périodiques et fréquences de
graissage.................................................. 8-5
Contrôle de la bougie ................................ 8-8
Huile moteur ............................................ 8-10Huile de couple conique arrière ............... 8-13
Nettoyage de l’élément du filtre à air ....... 8-15
Retrait du cache réducteur d’air admis .... 8-18
Nettoyage du pare-étincelles ................... 8-18
Réglage du carburateur ........................... 8-19
Réglage du régime de ralenti du
moteur .................................................... 8-20
Contrôle du jeu de câble des gaz ............ 8-20
Chaîne de distribution .............................. 8-21
Jeu des soupapes .................................... 8-21
Contrôle des mâchoires de frein avant et
arrière .................................................... 8-21
Réglage de la garde du levier de frein
avant ...................................................... 8-22
Réglage de la garde de la pédale et du
levier de frein arrière .............................. 8-24
Réglage du jeu de l’embrayage ............... 8-27
Contrôle et lubrification des câbles .......... 8-28
Contrôle et lubrification des leviers de
frein avant et arrière ............................... 8-28
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses ............ 8-29
Contrôle des roulements de moyeu de
roue ........................................................ 8-29
Lubrification des pivots de fusée avant .... 8-29
Lubrification de l’arbre de direction .......... 8-30
Batterie .................................................... 8-30
Remplacement du fusible ........................ 8-33
Dépose d’une roue .................................. 8-34

Repose d’une roue .................................. 8-35
Diagnostic de pannes .............................. 8-35
Schéma de diagnostic de pannes ........... 8-37
NETTOYAGE ET REMISAGE ....................... 9-1
Nettoyage .................................................. 9-1
Remisage .................................................. 9-2
CARACTÉRISTIQUES ................................ 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................................. 11-1
Numéros d’identification .......................... 11-1

1-1
1
2
3
4
5
6
7
8
9
10
11

FBU17430
CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ
FBU17622
UN VTT N’EST PAS UN JOUET ET SA CONDUI-
TE PEUT ÊTRE DANGEREUSE.

Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage sont vite arrivés et
peuvent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :

Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.

Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un jeune de moins de 12 ans ne doit jamaisconduire un VTT d’une cylindrée de plus de 70
cm
3
.
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm
3
.

Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.

Ne jamais transporter de passager sur un VTT.

Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.

Ne jamais conduire un VTT sur une chaussée
revêtue, quelle qu’elle soit, ni sur une voie rapi-
de.

Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les régle-
mentations du pays avant d’emprunter une voie
publique non revêtue.

1-2
1
2
3
4
5
6
7
8
9
10
11


Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.

Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.

Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.

Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.

Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.

Toujours conduire en gardant les mains sur le
guidon et les pieds sur les repose-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces ty-
pes de terrain.

Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse excessi-
ve.

Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.

Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.

Toujours recourir aux techniques de descente et

1-3
1
2
3
4
5
6
7
8
9
10
11

de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.

Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est décri-
te dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.

Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Pour éviter de caler, sélectionner
la vitesse appropriée et maintenir une allure sta-
ble lors de l’ascension d’une colline. Si le VTT
cale ou recule, recourir à la technique spéciale
de freinage décrite dans ce manuel. Descendre
du côté amont du véhicule ou, si le VTT est diri-gé droit vers l’amont, descendre d’un des côtés.
Tourner le VTT et l’enfourcher, en suivant le pro-
cédé décrit dans ce manuel.

Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.

Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus. Re-
courir aux techniques de traversée d’obstacles
décrites dans ce manuel.

Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le patina-
ge ou le glissement en s’exerçant à faible vites-
se sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.

Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
freinage. Tester les freins après avoir roulé dans
de l’eau. Si nécessaire, les actionner plusieurs
fois pour que le frottement sèche les garnitures.

Toujours utiliser les pneus de la taille et du type

1-4
1
2
3
4
5
6
7
8
9
10
11

spécifiés dans ce manuel.

Toujours maintenir la pression de gonflage des
pneus recommandée dans ce manuel.

Ne jamais modifier un VTT en montant ou utili-
sant incorrectement des accessoires.

Ne pas dépasser la capacité de charge détermi-
née pour le VTT. Le chargement doit être cor-
rectement distribué sur le véhicule et bien
attaché. Réduire la vitesse et suivre les instruc-
tions données dans ce manuel pour transporter
un chargement ou tirer une remorque. Prévoir
une plus grande distance de freinage.
AVERTISSEMENT

FWB00061

Toujours couper le moteur avant de faire le
plein.

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.

Ne pas verser d’essence sur le moteur ou le
tube/pot d’échappement lors du remplissa-
ge. Ne jamais effectuer le plein en fumant, ou
à proximité d’étincelles, de flammes nues ou
d’autres sources d’ignition, telles que les
chauffe-eau et séchoirs. L’essence peut
s’enflammer et il y a risque de brûlures.

Lors du transport du VTT dans un autre véhi-
cule, veiller à le garder bien droit et à ce que
le robinet de carburant soit à la position
“OFF”. Sinon, du carburant pourrait fuir du
carburateur ou du réservoir.

L’essence est toxique. Consulter immédiate-
ment un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou
d’éclaboussures dans les yeux. Si de l’es-
sence se répand sur la peau, laver au savon
et à l’eau. Si de l’essence se répand sur les
vêtements, les changer sans tarder.

1-5
1
2
3
4
5
6
7
8
9
10
11
AVERTISSEMENT

FWB00070
Ne laisser tourner le moteur que dans un en-
droit bien ventilé. Ne jamais démarrer ou faire
tourner le moteur dans un endroit clos. Les gaz
d’échappement sont toxiques et peuvent en-
traîner très rapidement une syncope et la mort.
