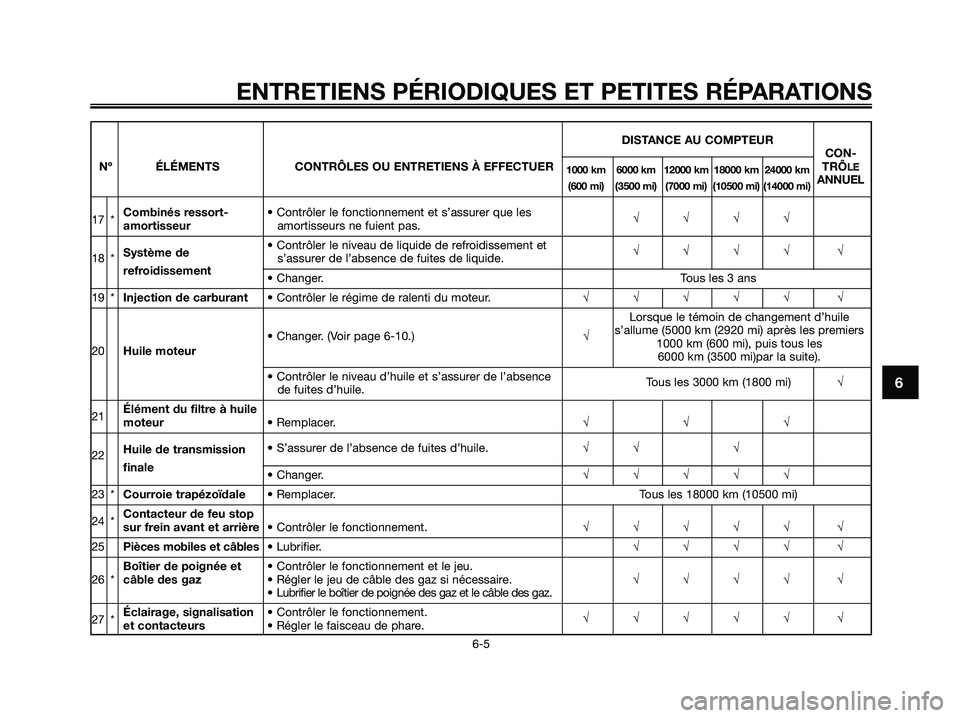

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
DISTANCE AU COMPTEUR
CON-
Nº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER
1000 km 6000 km 12000 km 18000 km 24000 kmTRÔLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)ANNUEL
17 *Combinés ressort-• Contrôler le fonctionnement et s’assurer que les
amortisseuramortisseurs ne fuient pas.√√√√
Système de• Contrôler le niveau de liquide de refroidissement et
18 * s’assurer de l’absence de fuites de liquide.√√√√ √refroidissement
• Changer. Tous les 3 ans
19 *Injection de carburant• Contrôler le régime de ralenti du moteur.√√√√√ √
Lorsque le témoin de changement d’huile
s’allume (5000 km (2920 mi) après les premiers
20Huile moteur• Changer. (Voir page 6-10.)√
1000 km (600 mi), puis tous les
6000 km (3500 mi)par la suite).
• Contrôler le niveau d’huile et s’assurer de l’absence
de fuites d’huile.Tous les 3000 km (1800 mi)√
21Élément du filtre à huile
moteur• Remplacer.√√√
Huile de transmission
22• S’assurer de l’absence de fuites d’huile.√√ √finale
• Changer.√√√√√
23 *Courroie trapézoïdale• Remplacer. Tous les 18000 km (10500 mi)
24 *Contacteur de feu stop
sur frein avant et arrière• Contrôler le fonctionnement.√√√√√ √
25Pièces mobiles et câbles• Lubrifier.√√√√ √
Boîtier de poignée et • Contrôler le fonctionnement et le jeu.
26 *câble des gaz• Régler le jeu de câble des gaz si nécessaire.√√√√ √
• Lubrifier le boîtier de poignée des gaz et le câble des gaz.
27 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√√√√ √
1B9-F8199-F2.qxd 21/11/07 16:36 Página 49

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6

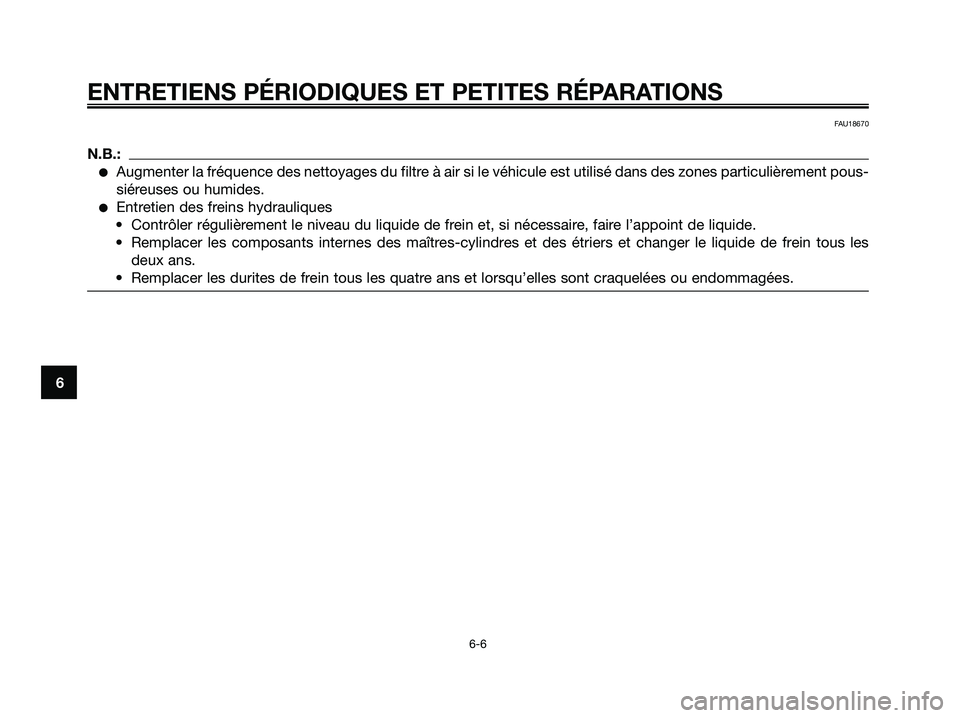

FAU18670
N.B.:
●Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement pous-
siéreuses ou humides.
●Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les
deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
1B9-F8199-F2.qxd 21/11/07 16:36 Página 50

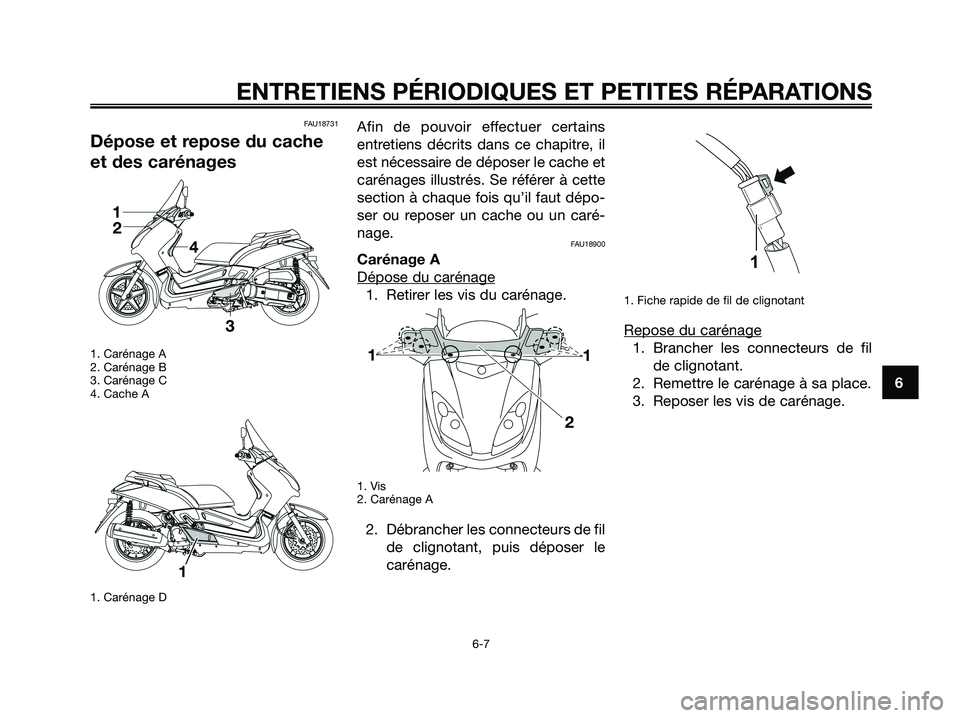

FAU18731
Dépose et repose du cache
et des carénages
1. Carénage A
2. Carénage B
3. Carénage C
4. Cache A
1. Carénage D
Afin de pouvoir effectuer certains
entretiens décrits dans ce chapitre, il
est nécessaire de déposer le cache et
carénages illustrés. Se référer à cette
section à chaque fois qu’il faut dépo-
ser ou reposer un cache ou un caré-
nage.
FAU18900
Carénage A
Dépose du carénage
1. Retirer les vis du carénage.
1. Vis
2. Carénage A
2. Débrancher les connecteurs de fil
de clignotant, puis déposer le
carénage.
1. Fiche rapide de fil de clignotant
Repose du carénage
1. Brancher les connecteurs de fil
de clignotant.
2. Remettre le carénage à sa place.
3. Reposer les vis de carénage.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 51

FAU18790
Carénage B
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Vis
2. Carénage B
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
FAU18790
Carénage C
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Vis
2. Carénage C
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
FAU18790
Carénage D
Dépose du carénage
Déposer le carénage après avoir reti-
ré ses vis.
1. Carénage D
2. Vis
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 52

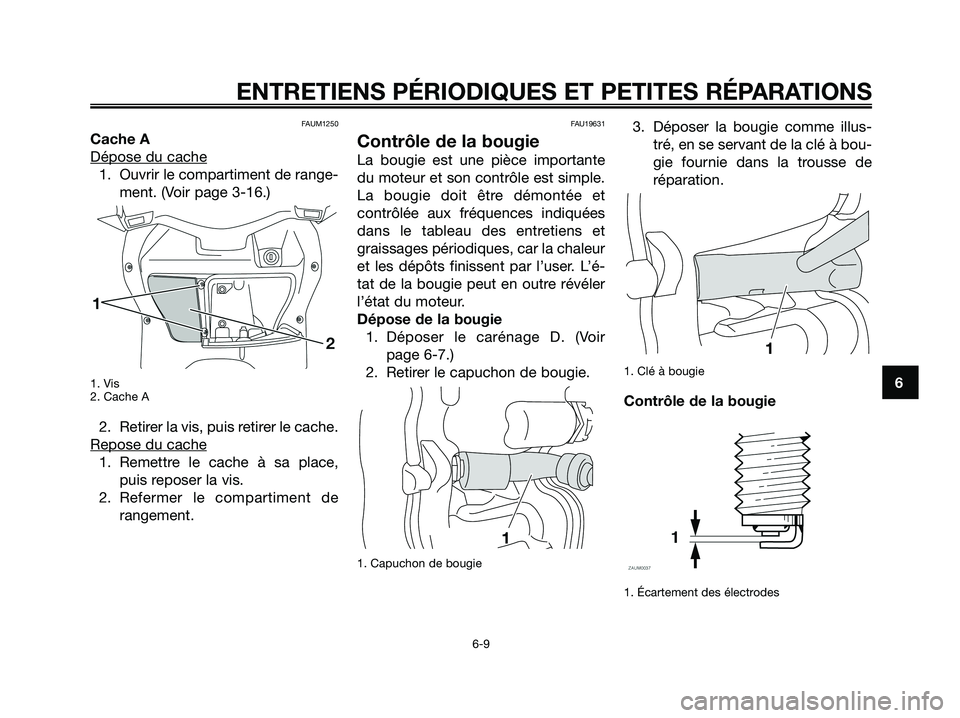

FAUM1250
Cache A
Dépose du cache
1. Ouvrir le compartiment de range-
ment. (Voir page 3-16.)
1. Vis
2. Cache A
2. Retirer la vis, puis retirer le cache.
Repose du cache
1. Remettre le cache à sa place,
puis reposer la vis.
2. Refermer le compartiment de
rangement.
FAU19631
Contrôle de la bougie
La bougie est une pièce importante
du moteur et son contrôle est simple.
La bougie doit être démontée et
contrôlée aux fréquences indiquées
dans le tableau des entretiens et
graissages périodiques, car la chaleur
et les dépôts finissent par l’user. L’é-
tat de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Déposer le carénage D. (Voir
page 6-7.)
2. Retirer le capuchon de bougie.
1. Capuchon de bougie
3. Déposer la bougie comme illus-
tré, en se servant de la clé à bou-
gie fournie dans la trousse de
réparation.
1. Clé à bougie
Contrôle de la bougie
1. Écartement des électrodes
1
1
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 53

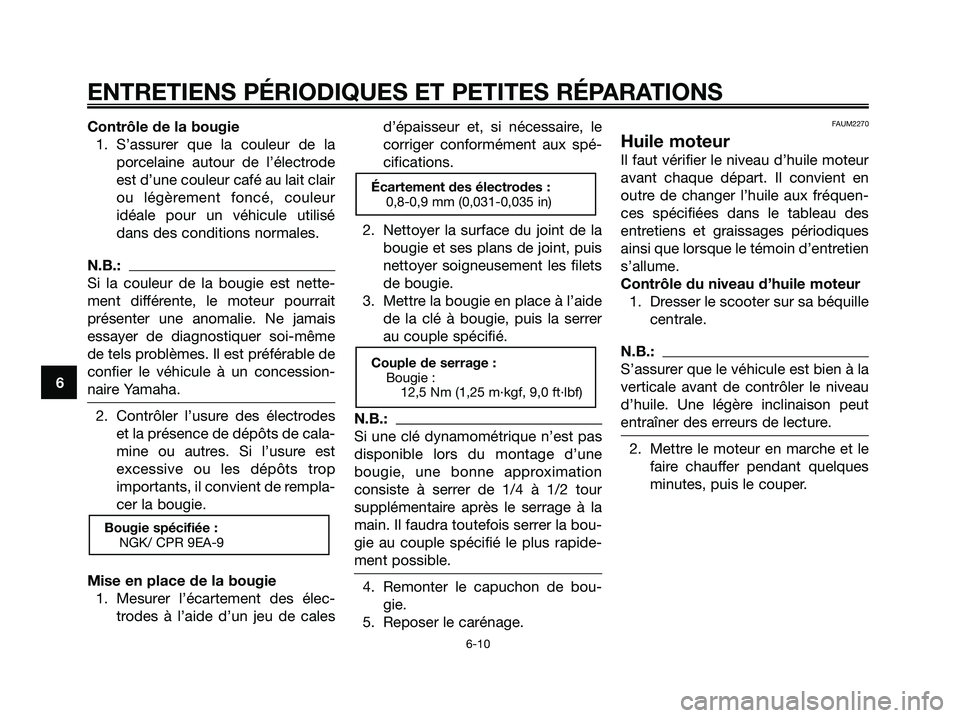

Contrôle de la bougie
1. S’assurer que la couleur de la
porcelaine autour de l’électrode
est d’une couleur café au lait clair
ou légèrement foncé, couleur
idéale pour un véhicule utilisé
dans des conditions normales.
N.B.:
Si la couleur de la bougie est nette-
ment différente, le moteur pourrait
présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même
de tels problèmes. Il est préférable de
confier le véhicule à un concession-
naire Yamaha.
2. Contrôler l’usure des électrodes
et la présence de dépôts de cala-
mine ou autres. Si l’usure est
excessive ou les dépôts trop
importants, il convient de rempla-
cer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des élec-
trodes à l’aide d’un jeu de calesd’épaisseur et, si nécessaire, le
corriger conformément aux spé-
cifications.
2. Nettoyer la surface du joint de la
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer
au couple spécifié.N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bou-
gie.
5. Reposer le carénage.
FAUM2270
Huile moteur
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en
outre de changer l’huile aux fréquen-
ces spécifiées dans le tableau des
entretiens et graissages périodiques
ainsi que lorsque le témoin d’entretien
s’allume.
Contrôle du niveau d’huile moteur
1. Dresser le scooter sur sa béquille
centrale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
Couple de serrage :
Bougie :
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
Écartement des électrodes :
0,8-0,9 mm (0,031-0,035 in)
Bougie spécifiée :
NGK/ CPR 9EA-9
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 54

1. Bouchon de remplissage de l’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insé-
rer à nouveau, sans la visser,
dans l’orifice de remplissage,
puis la retirer et vérifier le niveau
d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum
et maximum.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau
minimum, ajouter de l’huile dutype recommandé jusqu’au nive-
au spécifié.
5. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur
(avec ou sans remplacement de
l’élément du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Déposer le bouchon de remplis-
sage d’huile moteur et la vis de
vidange d’huile moteur afin de
vidanger l’huile du carter moteur.
1. Vis de vidange d’huile moteur
4. Contrôler l’état de la rondelle de
la vis de vidange et la remplacer
si elle est abîmée.
1. Vis de vidange d’huile moteur
2. Rondelle
N.B.:
Sauter les étapes 5 à 9 si l’on ne
procède pas au remplacement de l’é-
lément du filtre à huile.
5. Retirer le couvercle de l’élément
du filtre à huile après avoir retiré
ses vis.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
1B9-F8199-F2.qxd 21/11/07 16:36 Página 55

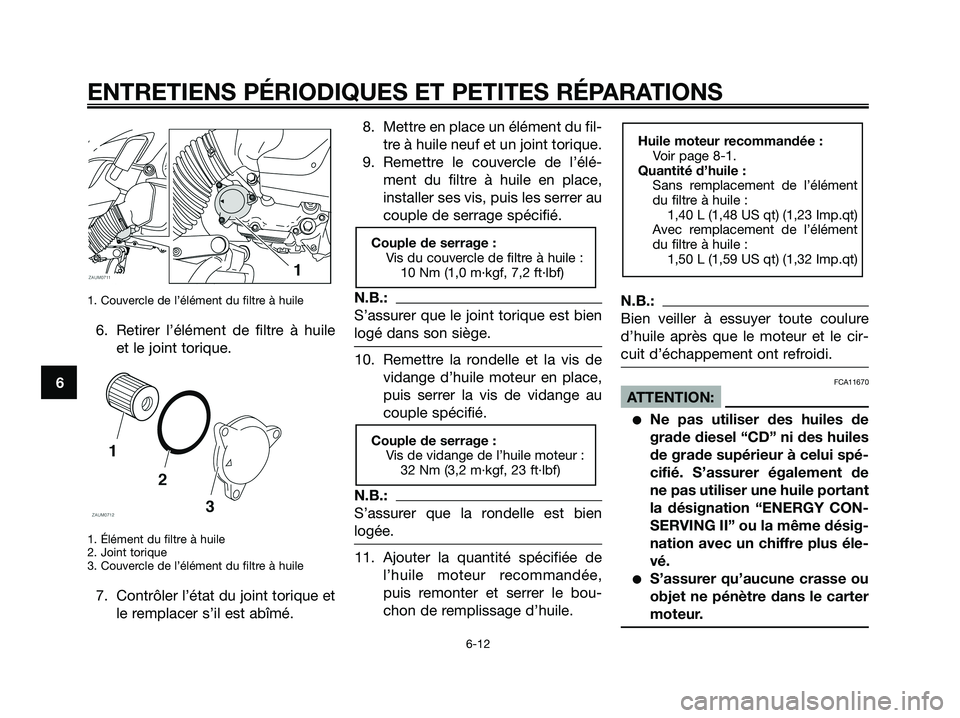

1. Couvercle de l’élément du filtre à huile
6. Retirer l’élément de filtre à huile
et le joint torique.
1. Élément du filtre à huile
2. Joint torique
3. Couvercle de l’élément du filtre à huile
7. Contrôler l’état du joint torique et
le remplacer s’il est abîmé.8. Mettre en place un élément du fil-
tre à huile neuf et un joint torique.
9. Remettre le couvercle de l’élé-
ment du filtre à huile en place,
installer ses vis, puis les serrer au
couple de serrage spécifié.
N.B.:
S’assurer que le joint torique est bien
logé dans son siège.
10. Remettre la rondelle et la vis de
vidange d’huile moteur en place,
puis serrer la vis de vidange au
couple spécifié.
N.B.:
S’assurer que la rondelle est bien
logée.
11. Ajouter la quantité spécifiée de
l’huile moteur recommandée,
puis remonter et serrer le bou-
chon de remplissage d’huile.
N.B.:
Bien veiller à essuyer toute coulure
d’huile après que le moteur et le cir-
cuit d’échappement ont refroidi.
FCA11670
ATTENTION:
●Ne pas utiliser des huiles de
grade diesel “CD” ni des huiles
de grade supérieur à celui spé-
cifié. S’assurer également de
ne pas utiliser une huile portant
la désignation “ENERGY CON-
SERVING II” ou la même désig-
nation avec un chiffre plus éle-
vé.
●S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément
du filtre à huile :
1,40 L (1,48 US qt) (1,23 Imp.qt)
Avec remplacement de l’élément
du filtre à huile :
1,50 L (1,59 US qt) (1,32 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile moteur :
32 Nm (3,2 m·kgf, 23 ft·lbf)
Couple de serrage :
Vis du couvercle de filtre à huile :
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
