2008 YAMAHA WR 250R Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
2
34
5
6
7
8
9

wanneer de sleutel naar “ON” wordt ge-
draaid en de startknop wordt ingedrukt. Er
is dan echter geen sprake van een storing.
DAU45272
Multifunctioneel display
WAARSCHUWING

DWA12311
Zorg dat de machine stilstaat, voordat u
wijzigingen in de instellingen van het
multifunctionele display gaat aanbren-
gen.
OPMERKING:


Het multifunctioneel display kan in de
basismodus of in de meetmodus gezet
worden.

Ritteller A wordt automatisch terugge-
steld op nul bij het wisselen van de ba-
sismodus naar de meetmodus of
omgekeerd.
Basismodus:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)

een kilometerteller (die de totale afge-
legde afstand toont)
1. “RESET”-toets
2. “SELECT 1”-toets
3. “SELECT 2”-toets
4. Klok/stopwatch
5. Snelheidsmeter
6. Kilometerteller/ritteller/ritteller
brandstofreserve
1
23
4
5
6

1. Lampje stopwatch “ ”
2. Lampje ritteller A “ ”/ritteller voor
afstandscompensatie “ ”
3. Lampje ritteller B “ ”
1
3
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)

een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)

een klok

een voorziening voor zelfdiagnose
Meetmodus:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)

een ritteller voor afstandscompensatie
(die de afgelegde afstand aangeeft
sinds het terugstellen op nul, en die
gekalibreerd kan worden om nauw-
keuriger rittellerwaarden te verkrijgen)

een stopwatch (die de tijd aangeeft die
verstreken is sinds de stopwatch ge-
start werd)

een voorziening voor zelfdiagnose
OPMERKING:


Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen
“SELECT 1”, “SELECT 2” en “RESET”
gebruikt.

Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten op
het multifunctionele display en verdwij-nen dan weer om het elektrisch circuit
te testen.

Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/rittellers zet u het
contactslot op “ON” en drukt u de toets
“SELECT 2” in totdat de weergave ver-
andert.
Basismodus
Kilometerteller- en rittellermodus
Door het indrukken van de toets “SELECT 2”
wisselt de weergave tussen de kilometertel-
lermodus en de rittellermodi A en B in onder-
staande volgorde:
kilometerteller
→
ritteller A
→
ritteller B
→
kilometerteller
OPMERKING:

Als u ritteller A selecteert, gaat controle-
lampje “ ” branden, en als u ritteller B se-
lecteert, gaat controlelampje “ ” branden.
Als het waarschuwingslampje brandstofni-
1. Lampje ritteller A “ ”
1. Lampje ritteller B “ ”
11

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
2
34
5
6
7
8
9

veau gaat branden (zie pagina 3-2), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven. In
dit geval wordt door het indrukken van de
toets “SELECT 2” in de onderstaande volg-
orde gewisseld tussen de diverse weerga-
ven van rittellers en kilometerteller:
brandstofreserve-ritteller “F”
→
kilometer-
teller
→
ritteller A
→
ritteller B
→
brand-
stofreserve-ritteller “F”
OPMERKING:

Het waarschuwingslampje brandstofreser-
ve is mogelijk niet nauwkeurig tijdens
off-roadritten, omdat het gemeten brand-
stofniveau varieert met de bewegingen en
hellingshoeken van het voertuig.
Als het waarschuwingslampje brandstofre-
serve gaat branden terwijl u in de meetmo-
dus rijdt, wissel dan naar basismodus en
druk op de toets “SELECT 2” om de brand-
stofreserve-ritteller te laten weergeven.
OPMERKING:

Om van de meetmodus naar de basismo-
dus te wisselen dienen de stopwatch en de
ritteller voor afstandscompensatie stopge-
zet te worden.Om een ritteller op nul terug te stellen, selec-
teert u deze door op de toets “SELECT 2” te
drukken en dan de toets “RESET” minstens
1 seconde lang ingedrukt te houden. Wan-
neer u de brandstofreserve-ritteller niet zelf
met de hand op nul terugstelt, wordt deze
automatisch teruggesteld zodra na het tan-
ken 5 km (3 mi) is gereden en verschijnt de
vorige weergavemodus weer.
Klok
Draai de sleutel naar “ON”.OPMERKING:

Bij het op tijd zetten van de klok verhoogt u
de cijfers door op toets “SELECT 1” te druk-
ken en verlaagt u de cijfers door op toets
“SELECT 2” te drukken. Door deze toetsen
ingedrukt te houden verhoogt of verlaagt ude cijfers doorlopend, totdat u de toets los-
laat.
Om de klok op tijd te zetten
1. Houd de toets “SELECT 1” minstens
twee seconden ingedrukt.
2. Druk zodra de urenaanduiding begint
te knipperen op één van de selectie-
toetsen om de uren in te stellen.
3. Als u op de toets “RESET” drukt, gaat
de minutenaanduiding knipperen.
4. Druk op één van de selectietoetsen
om de minuten in te stellen.
5. Als u op de toets “RESET” drukt, gaat
de secondenaanduiding knipperen.
6. Druk op één van de selectietoetsen
om de seconden op nul te stellen.
7. Houd de toets “RESET” minstens
twee seconden ingedrukt, en laat hem
daarna los om de klok te starten.OPMERKING:

Als u niet binnen 30 seconden op de toets
“RESET” drukt, wordt de klok niet op tijd ge-
zet en keert hij terug naar de vorige tijd.
Wisselen van de basismodus naar de
meetmodus
Selecteer de kilometerteller en houd de
toetsen “SELECT 1” en “SELECT 2” min-
1. Ritteller brandstofreserve “F”
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9

stens twee seconden lang gelijktijdig inge-
drukt om te wisselen naar de meetmodus.
Wisselen van de meetmodus naar de
basismodus
OPMERKING:

De stopwatch moet stopgezet worden voor
het wisselen naar de basismodus.
1. Controleer of de stopwatch niet loopt.
Als de stopwatch loopt, zet hem dan
stop door de toetsen “SELECT 1” en
“SELECT 2” gelijktijdig in te drukken.
2. Houd de toetsen “SELECT 1” en
“SELECT 2” minstens twee seconden
lang gelijktijdig ingedrukt om te wisse-
len naar de basismodus.
Meetmodus (voor de stopwatch)
Wanneer de meetmodus geselecteerd is,
wordt de stopwatch weergegeven en kan
deze handmatig of automatisch gestart
worden.
Handmatig starten
Handmatig starten is de standaardinstelling
van de stopwatch. Lampje “ ” van de
stopwatch en lampje “ ” van de ritteller
voor afstandscompensatie gaan knipperen.1. Druk op de toets “RESET” om de stop-
watch te starten.
2. Druk gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2” om de
stopwatch stop te zetten.
3. Om de stopwatch te laten doorlopen,
drukt u gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2”.
Om de stopwatch op nul terug te stel-
len, zie “De ritteller voor afstandscom-
pensatie of de ritteller voor
afstandscompensatie samen met de
stopwatch terugstellen op nul” op pagi-
na 3-7.
OPMERKING:

De stopwatch loopt door als u het voertuig
stopt. Herhaal de stappen 2 en 3 om de
stopwatch stop te zetten of te laten doorlo-
pen.Automatisch starten
1. Houd de toets “SELECT 1” minstens
twee seconden lang ingedrukt om au-
tomatisch starten in te stellen.OPMERKING:

Wanneer de stopwatch op automatisch
starten ingesteld is, dan gaan lampje “ ”
van de stopwatch en lampje “ ” van de rit-
teller voor afstandscompensatie knipperen
en bewegen de cijfers op het display van
links naar rechts.
2. Zodra het voertuig in beweging komt,
begint de stopwatch te lopen.
3. Druk gelijktijdig op de toetsen
“SELECT 1” en “SELECT 2” om de
stopwatch stop te zetten.
4. Om de stopwatch te laten doorlopen,
drukt u opnieuw gelijktijdig op de toet-
sen “SELECT 1” en “SELECT 2”.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
2
34
5
6
7
8
9
OPMERKING:

De stopwatch loopt door als u het voertuig
stopt. Herhaal de stappen 3 en 4 om de
stopwatch stop te zetten of te laten doorlo-
pen.
Meetmodus (om de ritteller voor af-
standscompensatie te kalibreren)
De ritteller voor afstandscompensatie is be-
doeld om nauwkeuriger rittellerwaarden te
verkrijgen tijdens enduroritten. Door de tel-
ler te kalibreren volgens de afstanden die
op de enduroroutekaart gespecificeerd zijn,
kunt u zich als berijder beter vertrouwd ma-
ken met de route. Daarnaast kan kalibratie
van de teller nodig zijn wanneer u banden,
velgen, kettingwielen etc. gebruikt van an-
dere maten dan de originele. Voor meer in-
formatie over het gebruik van deze ritteller
kunt u terecht bij uw plaatselijke
Yamaha-dealer.
Kalibreer de ritteller voor afstandscompen-
satie als volgt.
Om de weergegeven waarde te verhogen
drukt u op de toets “SELECT 1”. Om de
weergegeven waarde te verlagen drukt u
op de toets “SELECT 2”. Door deze toetsen
ingedrukt te houden, verhoogt of verlaagt u
de waarde doorlopend, totdat u de toets los-
laat.
OPMERKING:

Kalibratie van de ritteller voor afstandscom-
pensatie is ook mogelijk wanneer de stop-
watch loopt.
De ritteller voor afstandscompensatie
of de ritteller voor afstandscompensa-
tie samen met de stopwatch terugstel-
len op nul
OPMERKING:

U kunt alleen de ritteller voor afstandscom-
pensatie of de ritteller voor afstandscom-
pensatie samen met de stopwatch
terugstellen op nul.
Ritteller voor afstandscompensatie terug-
stellen op nul1. Controleer of de stopwatch loopt.
2. Stel de ritteller voor afstandscompen-
satie terug op nul door de toets
“RESET” minstens twee seconden
lang ingedrukt te houden.
De ritteller voor afstandscompensatie sa-men met de stopwatch terugstellen op nul1. Zet de stopwatch stop.
2. Stel de ritteller voor afstandscompen-
satie en de stopwatch terug op nul
door de toets “RESET” minstens tweeseconden lang ingedrukt te houden.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het display een foutcode van
twee cijfers weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP:

DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
1. Weergave foutcode
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9

DAU12347
Stuurschakelaars
LinksRechts
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies voor-
dat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
1. Dimlichtschakelaar “ / ”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1
2
3

1. Noodstopschakelaar “ / ”
2. Startknop “ ”
1
2

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
2
34
5
6
7
8
9

DAU12820
Koppelingshendel
De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-18.)
DAU12870
Schakelpedaal
Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.
DAU12890
Remhendel
De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1

1. Schakelpedaal
1

1. Remhendel
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

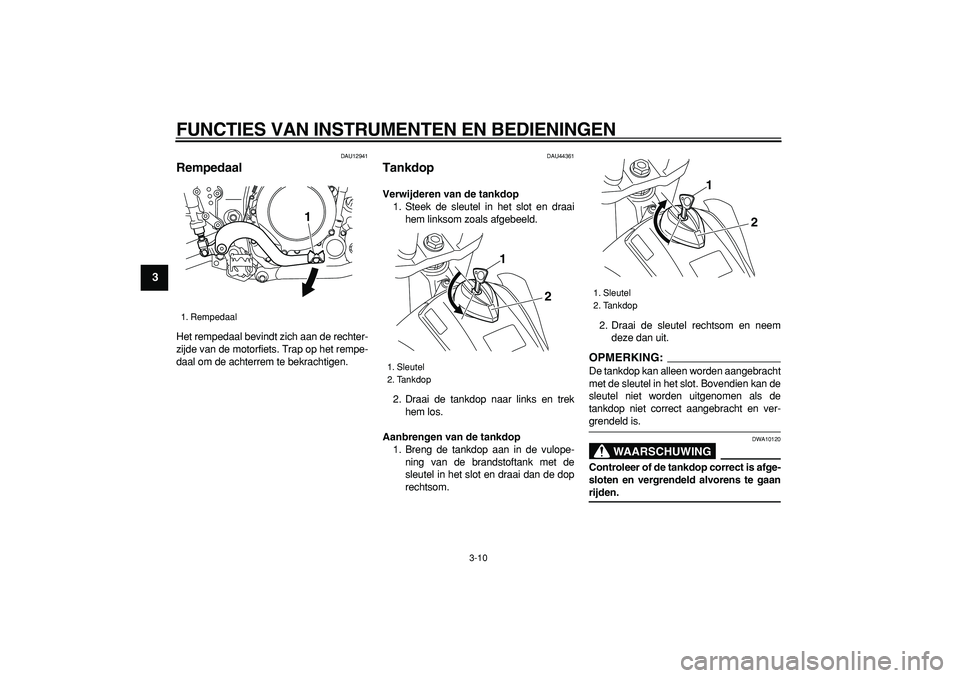

DAU12941
Rempedaal
Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU44361
Tankdop
Verwijderen van de tankdop
1. Steek de sleutel in het slot en draai
hem linksom zoals afgebeeld.
2. Draai de tankdop naar links en trek
hem los.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank met de
sleutel in het slot en draai dan de dop
rechtsom.2. Draai de sleutel rechtsom en neem
deze dan uit.
OPMERKING:

De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is.
WAARSCHUWING

DWA10120
Controleer of de tankdop correct is afge-
sloten en vergrendeld alvorens te gaan
rijden.
1. Rempedaal
1

1. Sleutel
2. Tankdop1
2
1. Sleutel
2. Tankdop
1
2
