2008 YAMAHA MAJESTY 400 Manuale duso (in Italian)

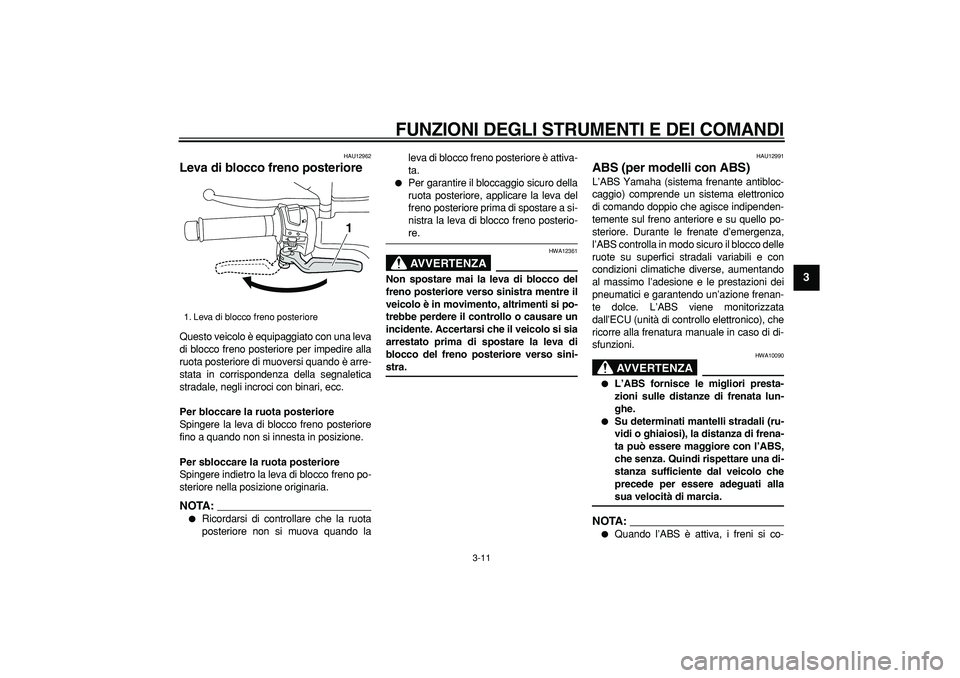

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

HAU12962
Leva di blocco freno posteriore
Questo veicolo è equipaggiato con una leva
di blocco freno posteriore per impedire alla
ruota posteriore di muoversi quando è arre-
stata in corrispondenza della segnaletica
stradale, negli incroci con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno posteriore
fino a quando non si innesta in posizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno po-
steriore nella posizione originaria.
NOTA:


Ricordarsi di controllare che la ruota
posteriore non si muova quando laleva di blocco freno posteriore è attiva-
ta.

Per garantire il bloccaggio sicuro della
ruota posteriore, applicare la leva del
freno posteriore prima di spostare a si-
nistra la leva di blocco freno posterio-
re.
AVVERTENZA

HWA12361
Non spostare mai la leva di blocco del
freno posteriore verso sinistra mentre il
veicolo è in movimento, altrimenti si po-
trebbe perdere il controllo o causare un
incidente. Accertarsi che il veicolo si sia
arrestato prima di spostare la leva di
blocco del freno posteriore verso sini-
stra.
HAU12991
ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. Durante le frenate d’emergenza,
l’ABS controlla in modo sicuro il blocco delle
ruote su superfici stradali variabili e con
condizioni climatiche diverse, aumentando
al massimo l’adesione e le prestazioni dei
pneumatici e garantendo un’azione frenan-
te dolce. L’ABS viene monitorizzata
dall’ECU (unità di controllo elettronico), che
ricorre alla frenatura manuale in caso di di-
sfunzioni.
AVVERTENZA

HWA10090

L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.

Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA:


Quando l’ABS è attiva, i freni si co-
1. Leva di blocco freno posteriore
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

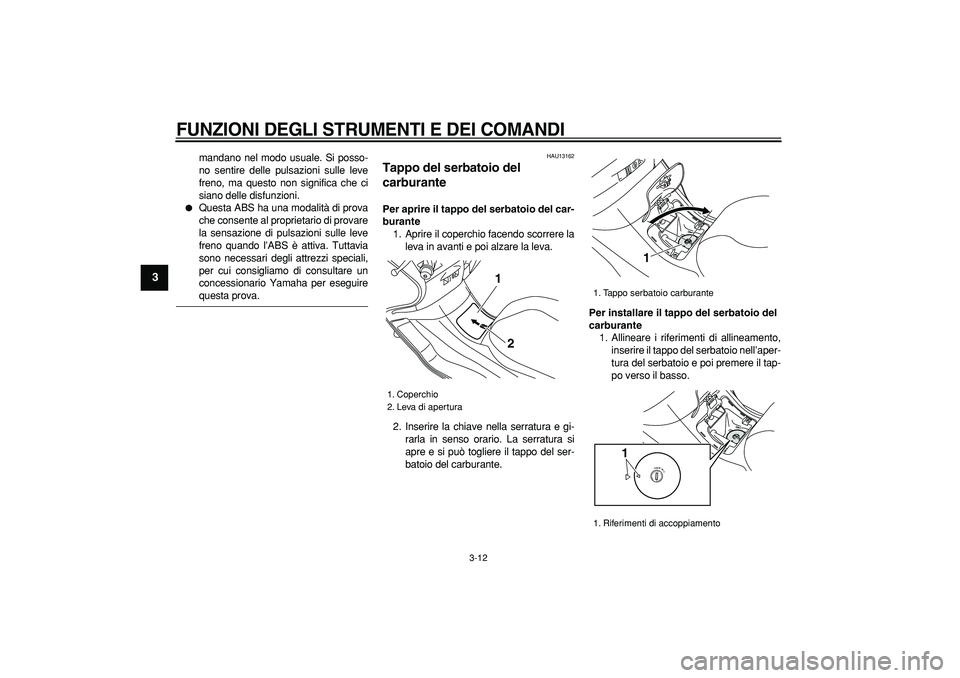

3-12
1
2
3
4
5
6
7
8
9

mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulle leve
freno, ma questo non significa che ci
siano delle disfunzioni.

Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulle leve
freno quando l’ABS è attiva. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha per eseguire
questa prova.
HAU13162
Tappo del serbatoio del
carburante
Per aprire il tappo del serbatoio del car-
burante
1. Aprire il coperchio facendo scorrere la
leva in avanti e poi alzare la leva.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario. La serratura si
apre e si può togliere il tappo del ser-
batoio del carburante.
Per installare il tappo del serbatoio del
carburante
1. Allineare i riferimenti di allineamento,
inserire il tappo del serbatoio nell’aper-
tura del serbatoio e poi premere il tap-
po verso il basso.
1. Coperchio
2. Leva di apertura
2 1

1. Tappo serbatoio carburante
1. Riferimenti di accoppiamento
1
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-13
2
34
5
6
7
8
9

2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA

HWA11120
Verificare che il tappo del serbatoio del
carburante sia installato e chiuso a chia-
ve correttamente prima di utilizzare lo
scooter.
HAU13211
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio carburante fino al fondo del boc-
chettone riempimento, come illustrato nella
figura.
AVVERTENZA

HWA10880

Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.

Evitare di versare carburante sul
motore caldo.
ATTENZIONE:

HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-
perfici verniciate o di plastica.
HAU33520
ATTENZIONE:

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-
per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
21

Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del carburan-
te:
14.0 L (3.70 US gal) (3.08 Imp.gal)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

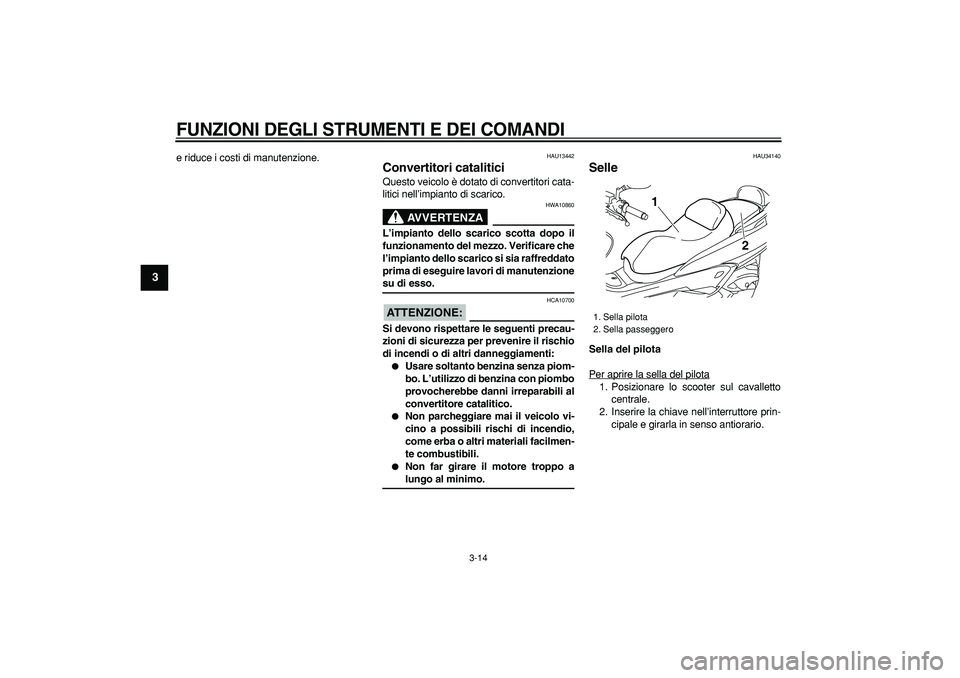

3-14
1
2
3
4
5
6
7
8
9

e riduce i costi di manutenzione.
HAU13442
Convertitori catalitici
Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA

HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzione
su di esso.
ATTENZIONE:

HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.

Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.

Non far girare il motore troppo a
lungo al minimo.
HAU34140
Selle
Sella del pilota
Per aprire la sella del pilota
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nell’interruttore prin-
cipale e girarla in senso antiorario.

1. Sella pilota
2. Sella passeggero
2 1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

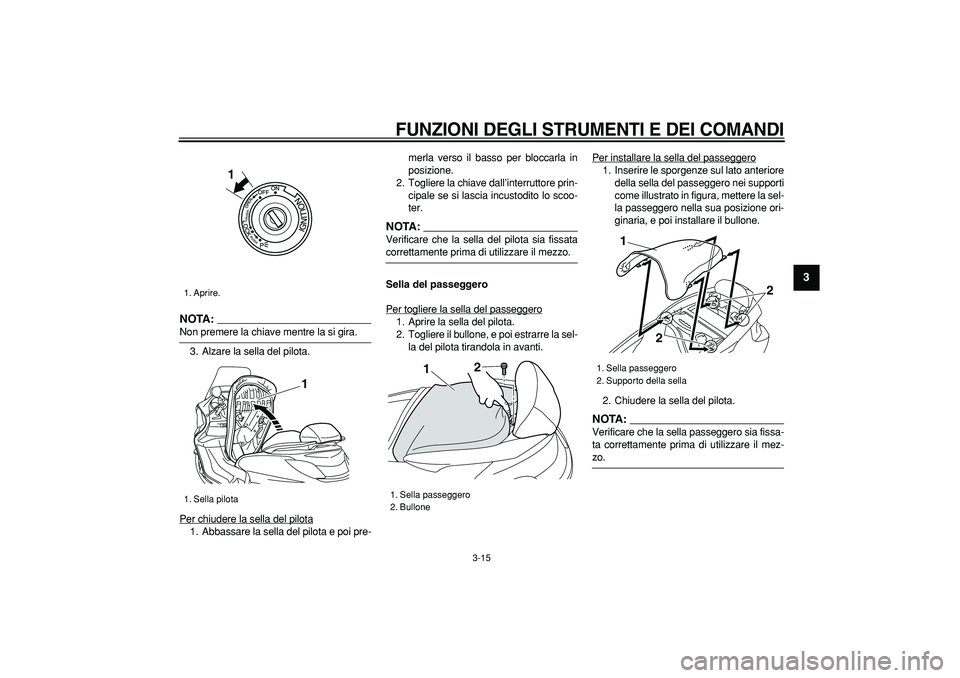

3-15
2
34
5
6
7
8
9
NOTA:

Non premere la chiave mentre la si gira.
3. Alzare la sella del pilota.
Per chiudere la sella del pilota
1. Abbassare la sella del pilota e poi pre-merla verso il basso per bloccarla in
posizione.
2. Togliere la chiave dall’interruttore prin-
cipale se si lascia incustodito lo scoo-
ter.
NOTA:

Verificare che la sella del pilota sia fissata
correttamente prima di utilizzare il mezzo.
Sella del passeggero
Per togliere la sella del passeggero
1. Aprire la sella del pilota.
2. Togliere il bullone, e poi estrarre la sel-
la del pilota tirandola in avanti.Per installare la sella del passeggero
1. Inserire le sporgenze sul lato anteriore
della sella del passeggero nei supporti
come illustrato in figura, mettere la sel-
la passeggero nella sua posizione ori-
ginaria, e poi installare il bullone.
2. Chiudere la sella del pilota.NOTA:

Verificare che la sella passeggero sia fissa-
ta correttamente prima di utilizzare il mez-
zo.
1. Aprire.
1. Sella pilota
1
1

1. Sella passeggero
2. Bullone2
1
1. Sella passeggero
2. Supporto della sella
1
2
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

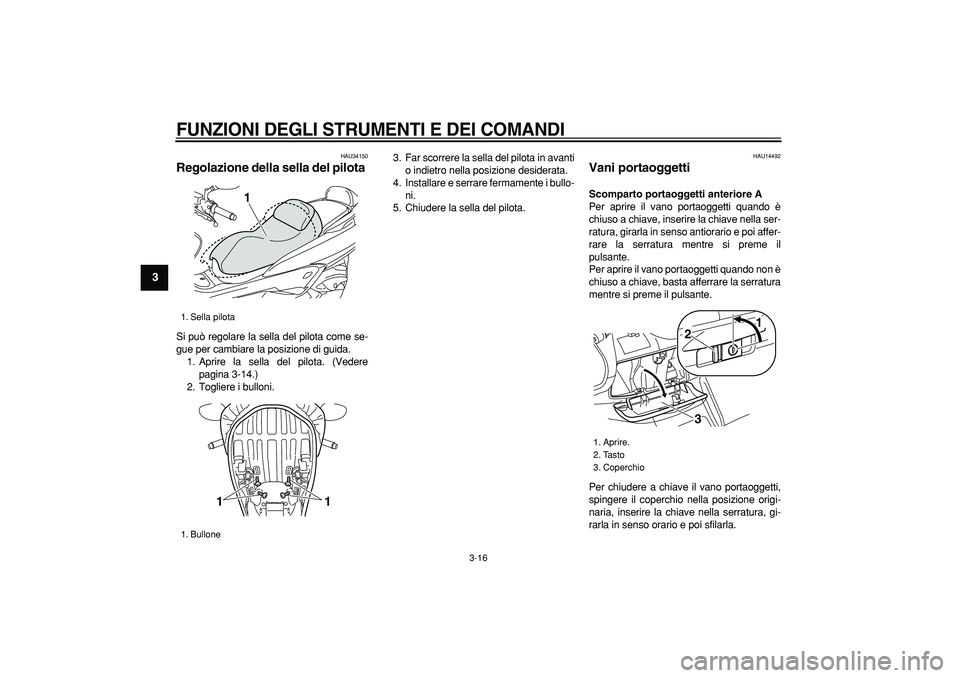

3-16
1
2
3
4
5
6
7
8
9

HAU34150
Regolazione della sella del pilota
Si può regolare la sella del pilota come se-
gue per cambiare la posizione di guida.
1. Aprire la sella del pilota. (Vedere
pagina 3-14.)
2. Togliere i bulloni.3. Far scorrere la sella del pilota in avanti
o indietro nella posizione desiderata.
4. Installare e serrare fermamente i bullo-
ni.
5. Chiudere la sella del pilota.
HAU14492
Vani portaoggetti
Scomparto portaoggetti anteriore A
Per aprire il vano portaoggetti quando è
chiuso a chiave, inserire la chiave nella ser-
ratura, girarla in senso antiorario e poi affer-
rare la serratura mentre si preme il
pulsante.
Per aprire il vano portaoggetti quando non è
chiuso a chiave, basta afferrare la serratura
mentre si preme il pulsante.
Per chiudere a chiave il vano portaoggetti,
spingere il coperchio nella posizione origi-
naria, inserire la chiave nella serratura, gi-
rarla in senso orario e poi sfilarla.
1. Sella pilota
1. Bullone
1
11

1. Aprire.
2. Tasto
3. Coperchio
23
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-17
2
34
5
6
7
8
9

Scomparto portaoggetti anteriore B
Per aprire il vano portaoggetti, muovere la
leva verso l’alto e poi tirarla.
Per chiudere il vano portaoggetti, spingere ilcoperchio nella posizione originaria.
AVVERTENZA

HWA11160
Non riporre oggetti pesanti in questo va-
no.
Vano portaoggetti posteriore
Si possono riporre due caschi nel vano por-
taoggetti sotto le selle. (Vedere
pagina 3-14.)
ATTENZIONE:

HCA10080
Fare attenzione ai seguenti punti quan-
do si usa il vano portaoggetti:

Dato che il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili alcalore al suo interno.

Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.

Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.

Non tenere oggetti di valore o fragili
nel vano portaoggetti.
ATTENZIONE:

HCA11100
Non lasciare aperta a lungo la sella del
pilota, altrimenti la luce potrebbe scari-
care la batteria.
AVVERTENZA

HWA11170
Non superare i seguenti limiti di carico:

Scomparto portaoggetti anteriore
A: 2 kg (4 lb)

Scomparto portaoggetti posteriore:
5 kg (11 lb)

Carico massimo per il veicolo:
YP400 189 kg (417 lb)/YP400A
185 kg (408 lb)
1. Serratura.
2. Coperchio
1. Leva di apertura scomparto portaoggetti
2. Coperchio
2
1
2
1

1. Sella pilota
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-18
1
2
3
4
5
6
7
8
9

HAU14890
Regolazione dei gruppi
dell’ammortizzatore
Ciascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla
ATTENZIONE:

HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-
mi.
AVVERTENZA

HWA10210
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti ilmezzo potrebbe risultare scarsamente
maneggevole e poco stabile.
Eseguire la regolazione della precarica del-
la molla come segue:
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida, gi-
rare la ghiera di regolazione su ciascun
gruppo ammortizzatore in direzione (a). Per
ridurre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione su ciascun gruppo ammortizza-
tore in direzione (b).
NOTA:


Allineare la tacca corretta sulla ghiera
di regolazione con l’indicatore di posi-
zione sull’ammortizzatore.

Per eseguire questa regolazione, usa-
re l’attrezzo per la regolazione della
precarica molla contenuto nel kit degli
attrezzi in dotazione.
HAU15301
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA:

L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistema
d’interruzione circuito accensione).
AVVERTENZA

HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
1. Ghiera di regolazione precarica molla
2. Indicatore di posizione
3. Attrezzo per la regolazione della precarica
molla
1
3
2
(b)(a)
12 3 4
5

Regolazione della precarica della
molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
5
