2008 YAMAHA MAJESTY 400 Manuale duso (in Italian)

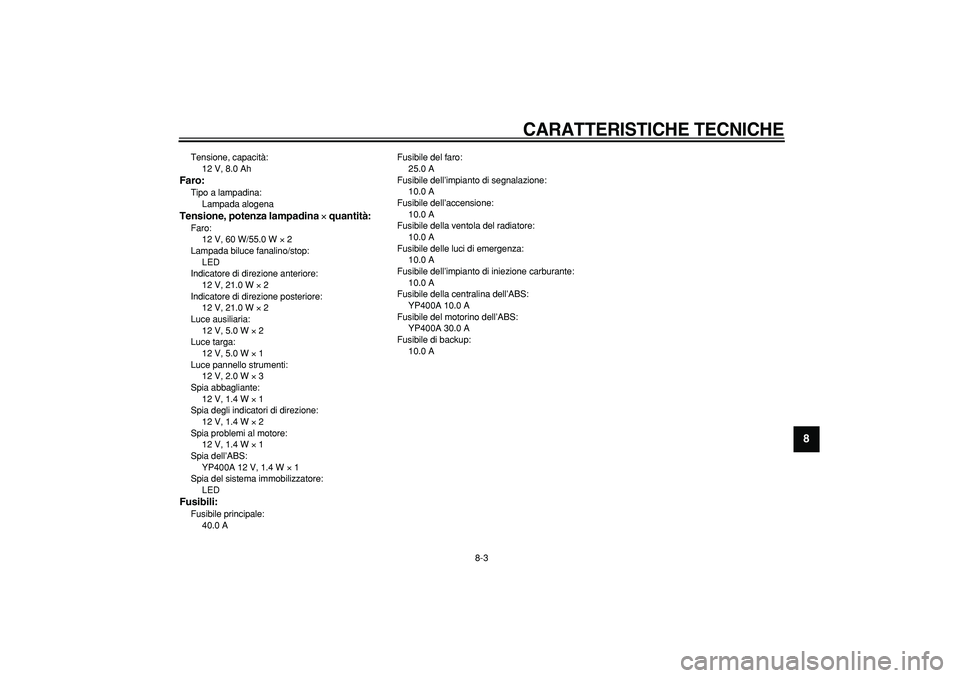

CARATTERISTICHE TECNICHE

8-3
2
3
4
5
6
7
89

Tensione, capacità:
12 V, 8.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 60 W/55.0 W
×
2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 21.0 W
×
2
Indicatore di direzione posteriore:
12 V, 21.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
2
Luce targa:
12 V, 5.0 W
×
1
Luce pannello strumenti:
12 V, 2.0 W
×
3
Spia abbagliante:
12 V, 1.4 W
×
1
Spia degli indicatori di direzione:
12 V, 1.4 W
×
2
Spia problemi al motore:
12 V, 1.4 W
×
1
Spia dell’ABS:
YP400A 12 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED

Fusibili:
Fusibile principale:
40.0 AFusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
10.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
YP400A 10.0 A
Fusibile del motorino dell’ABS:
YP400A 30.0 A
Fusibile di backup:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
2
3
4
5
6
7
8
9

HAU26500

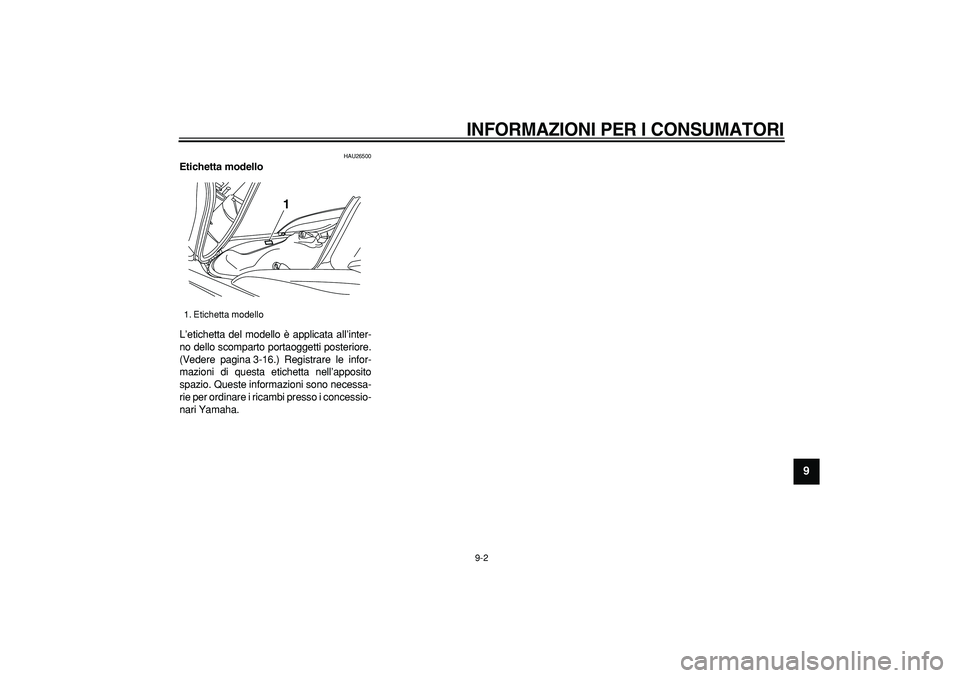

Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 3-16.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Etichetta modello
1

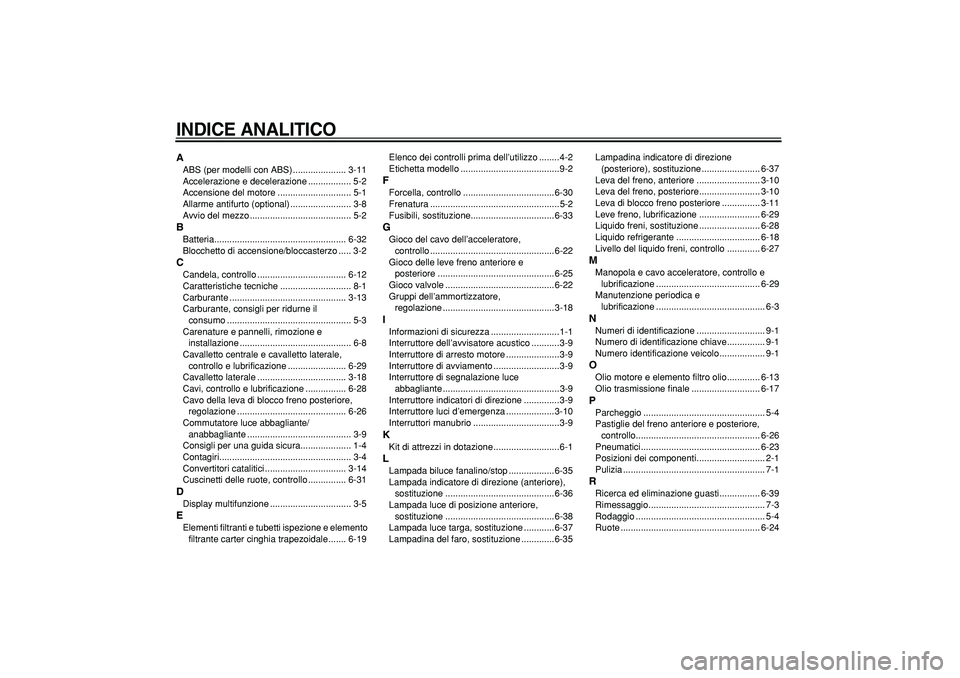

INDICE ANALITICO

A
ABS (per modelli con ABS) ..................... 3-11
Accelerazione e decelerazione ................. 5-2
Accensione del motore ............................. 5-1
Allarme antifurto (optional) ........................ 3-8
Avvio del mezzo ........................................ 5-2
B
Batteria.................................................... 6-32
Blocchetto di accensione/bloccasterzo ..... 3-2
C
Candela, controllo ................................... 6-12
Caratteristiche tecniche ............................ 8-1
Carburante .............................................. 3-13
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Carenature e pannelli, rimozione e
installazione ............................................ 6-8
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ....................... 6-29
Cavalletto laterale ................................... 3-18
Cavi, controllo e lubrificazione ................ 6-28
Cavo della leva di blocco freno posteriore,
regolazione ........................................... 6-26
Commutatore luce abbagliante/
anabbagliante ......................................... 3-9
Consigli per una guida sicura.................... 1-4
Contagiri.................................................... 3-4
Convertitori catalitici ................................ 3-14
Cuscinetti delle ruote, controllo ............... 6-31
D
Display multifunzione ................................ 3-5
E
Elementi filtranti e tubetti ispezione e elemento
filtrante carter cinghia trapezoidale....... 6-19Elenco dei controlli prima dell’utilizzo ........4-2
Etichetta modello .......................................9-2
F
Forcella, controllo ....................................6-30
Frenatura ...................................................5-2
Fusibili, sostituzione.................................6-33
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-22
Gioco delle leve freno anteriore e
posteriore ..............................................6-25
Gioco valvole ...........................................6-22
Gruppi dell’ammortizzatore,
regolazione ............................................3-18
I
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico ...........3-9
Interruttore di arresto motore .....................3-9
Interruttore di avviamento ..........................3-9
Interruttore di segnalazione luce
abbagliante ..............................................3-9
Interruttore indicatori di direzione ..............3-9
Interruttore luci d’emergenza ...................3-10
Interruttori manubrio ..................................3-9
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampada biluce fanalino/stop ..................6-35
Lampada indicatore di direzione (anteriore),
sostituzione ...........................................6-36
Lampada luce di posizione anteriore,
sostituzione ...........................................6-38
Lampada luce targa, sostituzione ............6-37
Lampadina del faro, sostituzione .............6-35Lampadina indicatore di direzione
(posteriore), sostituzione ....................... 6-37
Leva del freno, anteriore ......................... 3-10
Leva del freno, posteriore........................ 3-10
Leva di blocco freno posteriore ............... 3-11
Leve freno, lubrificazione ........................ 6-29
Liquido freni, sostituzione ........................ 6-28
Liquido refrigerante ................................. 6-18
Livello del liquido freni, controllo ............. 6-27
M
Manopola e cavo acceleratore, controllo e
lubrificazione ......................................... 6-29
Manutenzione periodica e
lubrificazione ........................................... 6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e elemento filtro olio............. 6-13
Olio trasmissione finale ........................... 6-17
P
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo................................................. 6-26
Pneumatici............................................... 6-23
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
R
Ricerca ed eliminazione guasti................ 6-39
Rimessaggio.............................................. 7-3
Rodaggio ................................................... 5-4
Ruote ....................................................... 6-24

INDICE ANALITICO

S
Sella del pilota, regolazione.....................3-16
Selle .........................................................3-14
Sistema d’interruzione circuito
accensione ............................................3-19
Sistema immobilizzatore ............................3-1
Spia ABS (per modelli con ABS) ...............3-3
Spia d’avvertimento problemi al motore ....3-3
Spia immobilizer ........................................3-3
Spia luce abbagliante ................................3-3
Spie di segnalazione e di avvertimento .....3-3
Spie indicatori di direzione .........................3-3
Sterzo, controllo .......................................6-31
T
Tabelle di ricerca ed eliminazione
guasti .....................................................6-40
Tachimetro .................................................3-4
Tappo del serbatoio del carburante .........3-12
V
Vani portaoggetti .....................................3-16
Verniciatura opaca, prestare attenzione ....7-1
