2008 YAMAHA MAJESTY 400 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

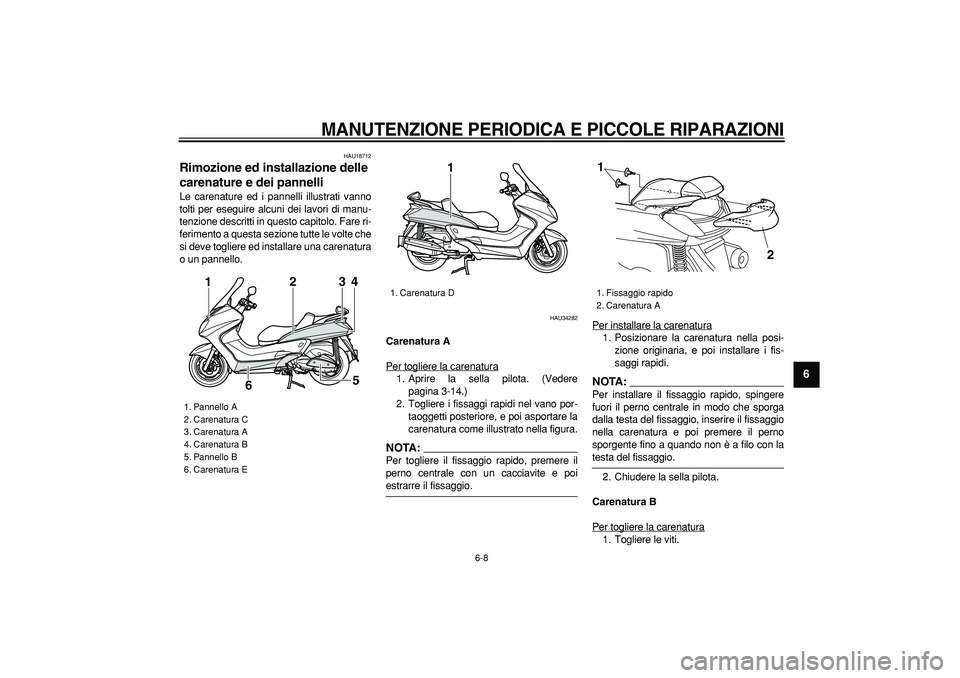

6-8
2
3
4
5
67
8
9

HAU18712
Rimozione ed installazione delle
carenature e dei pannelli
Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU34282
Carenatura A
Per togliere la carenatura
1. Aprire la sella pilota. (Vedere
pagina 3-14.)
2. Togliere i fissaggi rapidi nel vano por-
taoggetti posteriore, e poi asportare la
carenatura come illustrato nella figura.NOTA:

Per togliere il fissaggio rapido, premere il
perno centrale con un cacciavite e poi
estrarre il fissaggio.Per installare la carenatura
1. Posizionare la carenatura nella posi-
zione originaria, e poi installare i fis-
saggi rapidi.NOTA:

Per installare il fissaggio rapido, spingere
fuori il perno centrale in modo che sporga
dalla testa del fissaggio, inserire il fissaggio
nella carenatura e poi premere il perno
sporgente fino a quando non è a filo con la
testa del fissaggio.
2. Chiudere la sella pilota.
Carenatura B
Per togliere la carenatura
1. Togliere le viti.

1. Pannello A
2. Carenatura C
3. Carenatura A
4. Carenatura B
5. Pannello B
6. Carenatura E
2
3
4
5
6 1

1. Carenatura D
1

1. Fissaggio rapido
2. Carenatura A
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-9
1
2
3
4
5
6
7
8
9

2. Togliere la carenatura come illustrato
nella figura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare le viti.
Carenature C e D
Per togliere una delle carenature
1. Togliere le carenature A e B.
2. Togliere la sella passeggero. (Vedere
pagina 3-14.)
3. Togliere la maniglia togliendo i bulloni
fissaggio maniglia ed i collari.
4. Togliere la copertura di accesso alle
viti asportandola.5. Togliere le viti, e poi estrarre la carena-
tura.
Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.

1. Carenatura B
2. Vite
1. Carenatura B
1
21

1. Bullone fissaggio maniglia
2. Collare
3. Maniglia1
1
3
1
1
2
2
22

1. Copertura di accesso alle viti
1. Vite
1
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-10
2
3
4
5
67
8
9

2. Installare la copertura di accesso alle
viti posizionandola nella sua posizione
originaria.
3. Installare la maniglia installando i col-
lari ed i bulloni fissaggio maniglia.
4. Installare la sella passeggero.
5. Installare le carenature A e B.
Carenatura E
Per togliere la carenatura
1. Alzare i tappetini della pedana poggia-
piedi sinistra, come illustrato nella figu-
ra.2. Togliere le viti della carenatura.
3. Tirare la carenatura leggermente ver-
so il basso e poi tirarla verso l’esterno
come illustrato nella figura.Per installare la carenatura
1. Inserire le sporgenze sulla carenatura
nelle tacche come illustrato nella figura
e poi installare le viti.
2. Rimettere i tappetini poggiapiedi di si-
nistra nella posizione originaria.
Coppia di serraggio:
Bullone fissaggio maniglia:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Tappetino poggiapiedi sinistro
1. Vite
1
1

1. Carenatura E
1. Sporgenza
1
1
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

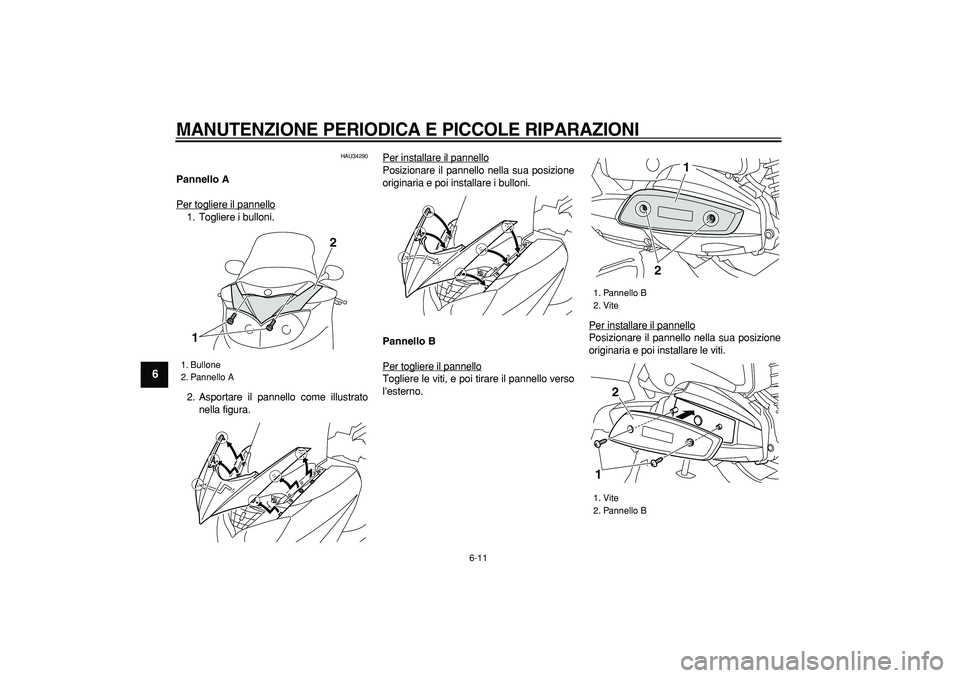

6-11
1
2
3
4
5
6
7
8
9

HAU34290
Pannello A
Per togliere il pannello
1. Togliere i bulloni.
2. Asportare il pannello come illustrato
nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
Pannello B
Per togliere il pannelloTogliere le viti, e poi tirare il pannello verso
l’esterno.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti.

1. Bullone
2. Pannello A
2
1

1. Pannello B
2. Vite
1. Vite
2. Pannello B
21
12

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

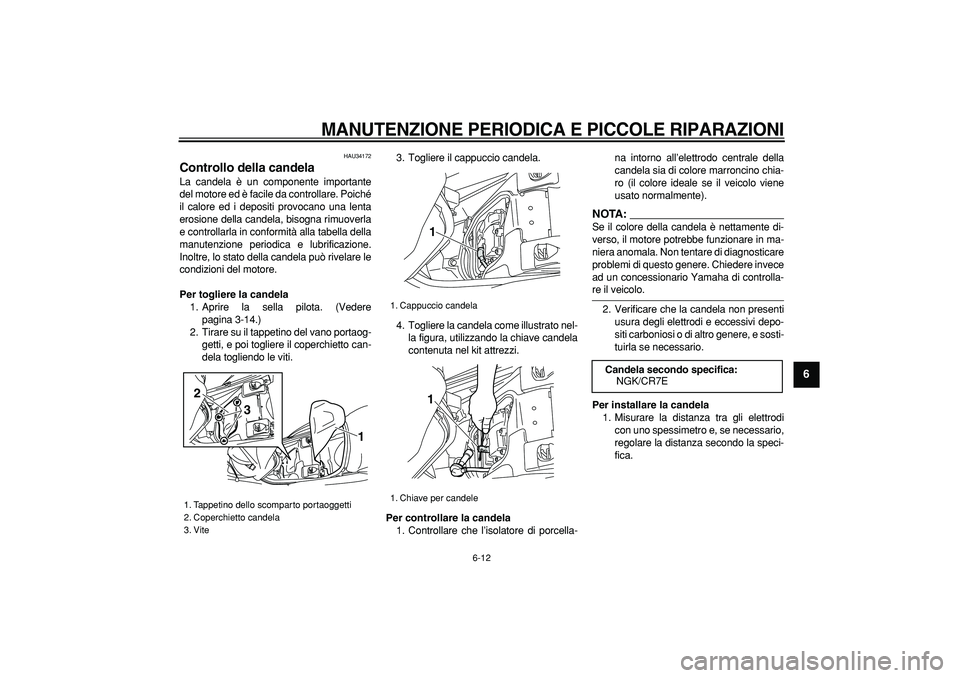

6-12
2
3
4
5
67
8
9

HAU34172
Controllo della candela
La candela è un componente importante
del motore ed è facile da controllare. Poiché
il calore ed i depositi provocano una lenta
erosione della candela, bisogna rimuoverla
e controllarla in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato della candela può rivelare le
condizioni del motore.
Per togliere la candela
1. Aprire la sella pilota. (Vedere
pagina 3-14.)
2. Tirare su il tappetino del vano portaog-
getti, e poi togliere il coperchietto can-
dela togliendo le viti.3. Togliere il cappuccio candela.
4. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.
Per controllare la candela
1. Controllare che l’isolatore di porcella-na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA:

Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controlla-
re il veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e sosti-
tuirla se necessario.
Per installare la candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
1. Tappetino dello scomparto portaoggetti
2. Coperchietto candela
3. Vite
1
2
3

1. Cappuccio candela
1. Chiave per candele
11

Candela secondo specifica:
NGK/CR7E

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

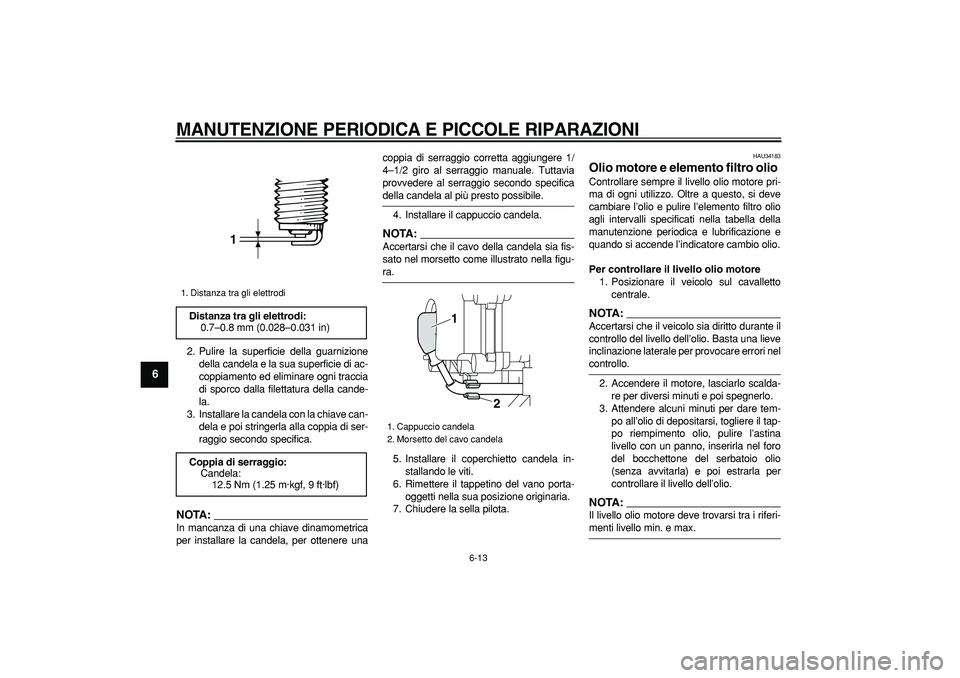

6-13
1
2
3
4
5
6
7
8
9

2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA:

In mancanza di una chiave dinamometrica
per installare la candela, per ottenere unacoppia di serraggio corretta aggiungere 1/
4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
4. Installare il cappuccio candela.
NOTA:

Accertarsi che il cavo della candela sia fis-
sato nel morsetto come illustrato nella figu-
ra.
5. Installare il coperchietto candela in-
stallando le viti.
6. Rimettere il tappetino del vano porta-
oggetti nella sua posizione originaria.
7. Chiudere la sella pilota.
HAU34183
Olio motore e elemento filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e pulire l’elemento filtro olio
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione e
quando si accende l’indicatore cambio olio.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.
NOTA:

Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nel
controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.
NOTA:

Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

1. Cappuccio candela
2. Morsetto del cavo candela
1
2

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

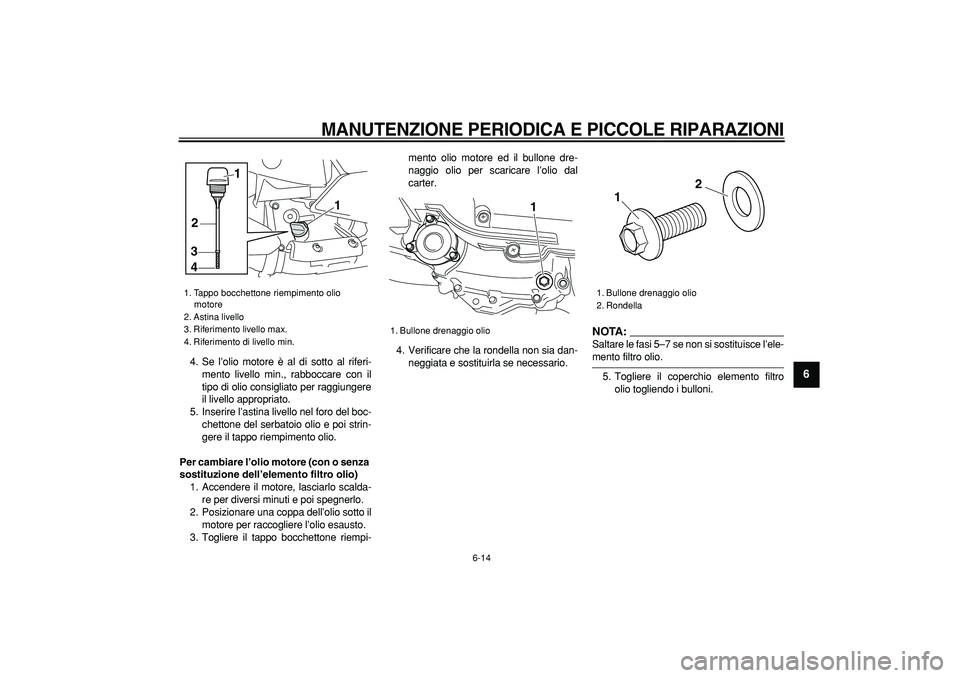

6-14
2
3
4
5
67
8
9

4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-mento olio motore ed il bullone dre-
naggio olio per scaricare l’olio dal
carter.
4. Verificare che la rondella non sia dan-
neggiata e sostituirla se necessario.
NOTA:

Saltare le fasi 5–7 se non si sostituisce l’ele-
mento filtro olio.
5. Togliere il coperchio elemento filtro
olio togliendo i bulloni.
1. Tappo bocchettone riempimento olio
motore
2. Astina livello
3. Riferimento livello max.
4. Riferimento di livello min.
1
3
4
1
2

1. Bullone drenaggio olio
1

1. Bullone drenaggio olio
2. Rondella
2
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-15
1
2
3
4
5
6
7
8
9

6. Rimuovere e sostituire l’elemento filtro
olio e gli O-ring.
ATTENZIONE:

HCA12910
Quando si toglie il coperchio elemento
del filtro dell’olio, la molla di compres-
sione cade fuori. Stare attenti a non per-
dere la molla di compressione.
7. Installare la molla di compressione ed
il coperchio elemento filtro olio instal-
lando i bulloni e poi stringendoli alla
coppia di serraggio secondo specifica.
NOTA:

Accertarsi che gli O-ring siano alloggiati cor-
rettamente nelle loro sedi.
8. Installare la rondella e il bullone dre-
naggio olio, quindi stringere il bullone
di drenaggio alla coppia di serraggio
secondo specifica.
NOTA:

Accertarsi che la rondella sia alloggiata cor-
rettamente.
9. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
1. Bullone
2. Coperchio elemento filtro olio
21

1. Coperchio elemento filtro olio
2. O-ring
3. Molla di compressione
4. Elemento filtro olio
1
2
3
4
Coppia di serraggio:
Bullone coperchio elemento filtro
olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
