2008 Seat Ibiza SC Betriebsanleitung (in German)

Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

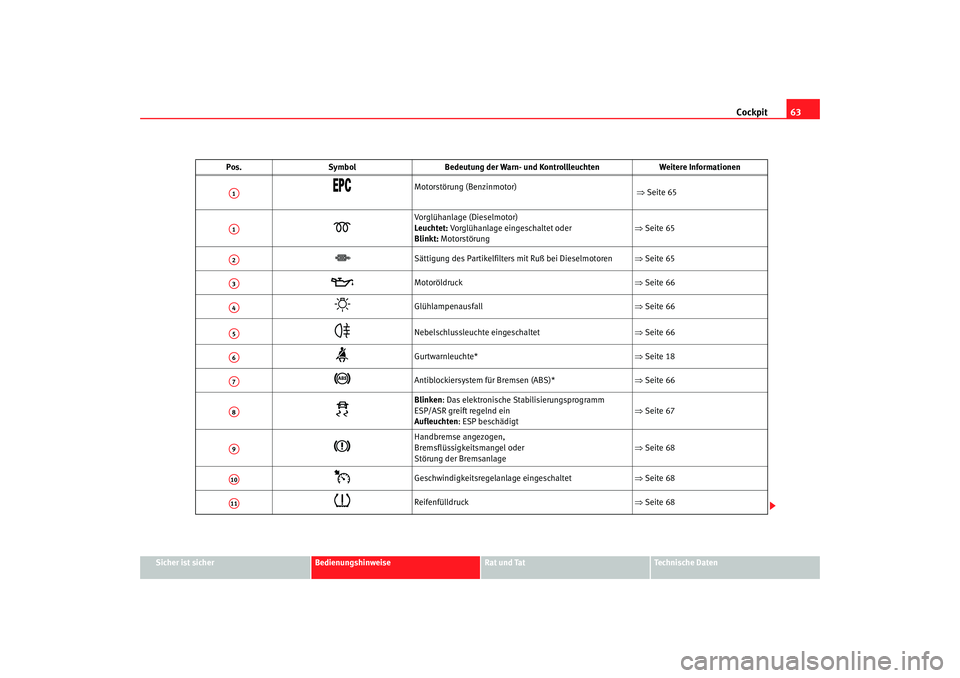

Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen

Motorstörung (Benzinmotor)
⇒ Seite 65

Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschaltet oder
Blinkt: Motorstörung ⇒
Seite 65


Sättigung des Partikelfilters mit Ruß bei Dieselmotoren ⇒Seite 65

Motoröldruck ⇒Seite 66

Glühlampenausfall ⇒Seite 66

Nebelschlussleuchte eingeschaltet ⇒Seite 66

Gurtwarnleuchte* ⇒Seite 18

Antiblockiersystem für Bremsen (ABS)* ⇒Seite 66

Blinken: Das elektronische Stabilisierungsprogramm
ESP/ASR greift regelnd ein
Aufleuchten: ESP beschädigt ⇒
Seite 67

Handbremse angezogen,
Bremsflüssigkeitsmangel oder
Störung der Bremsanlage ⇒
Seite 68

Geschwindigkeitsregelanlage eingeschaltet ⇒Seite 68

Reifenfülldruck ⇒Seite 68
A1A1A2A3A4A5A6A7A8A9A10A11
Ibiza SC_DE.book Seite 63 Dienstag, 8. Juli 2008 7:02 19

Cockpit
64

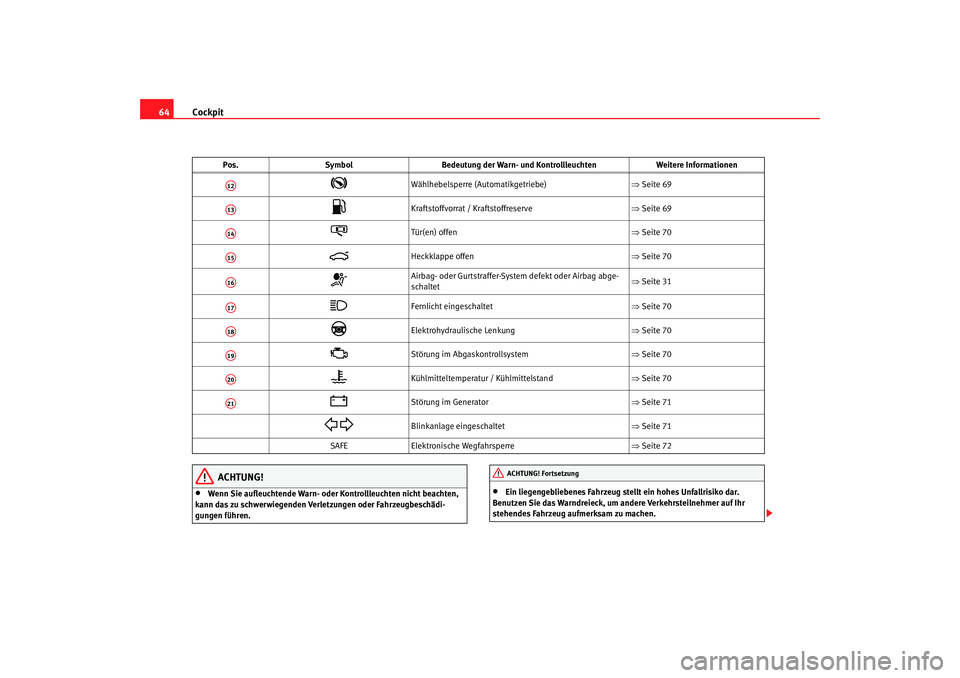

ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädi-
gungen führen.
•
Ein liegengebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.

Wählhebelsperre (Automatikgetriebe) ⇒Seite 69

Kraftstoffvorrat / Kraftstoffreserve ⇒Seite 69

Tür(en) offen ⇒Seite 70

Heckklappe offen ⇒Seite 70

Airbag- oder Gurtstraffer-System defekt oder Airbag abge-
schaltet ⇒
Seite 31

Fernlicht eingeschaltet ⇒Seite 70

Elektrohydraulische Lenkung ⇒Seite 70

Störung im Abgaskontrollsystem ⇒Seite 70

Kühlmitteltemperatur / Kühlmittelstand ⇒Seite 70

Störung im Generator ⇒Seite 71


Blinkanlage eingeschaltet ⇒Seite 71
SAFE Elektronische Wegfahrsperre ⇒Seite 72
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A12A13A14A15A16A17A18A19A20A21
ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 64 Dienstag, 8. Juli 2008 7:02 19

Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

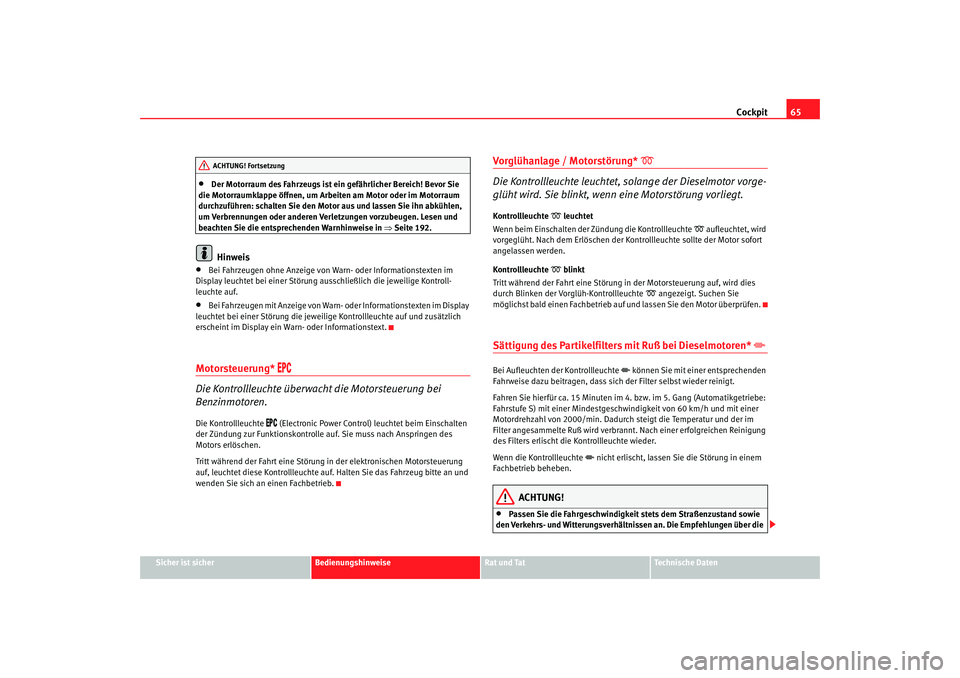

Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeit en am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 192.Hinweis
•
Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•
Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstext.
Motorsteuerung*


Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte
 (Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach Anspringen des
Motors erlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb.
Vorglühanlage / Motorstörung*


Die Kontrollleuchte leuchtet, solange der Dieselmotor vorge-
glüht wird. Sie blinkt, wenn eine Motorstörung vorliegt.
Kontrollleuchte
 leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte
 aufleuchtet, wird
vorgeglüht. Nach dem Erlöschen der Kont rollleuchte sollte der Motor sofort
angelassen werden.
Kontrollleuchte
 blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Vorglüh-Kontrollleuchte
 angezeigt. Suchen Sie
möglichst bald einen Fachbetrieb auf und lassen Sie den Motor überprüfen.
Sättigung des Partikelfilters mit Ruß bei Dieselmotoren*


Bei Aufleuchten der Kontrollleuchte
 können Sie mit eine r entsprechenden
Fahrweise dazu beitragen, dass sich der Filter selbst wieder reinigt.
Fahren Sie hierfür ca. 15 Minuten im 4. bzw. im 5. Gang (Automatikgetriebe:
Fahrstufe S) mit einer Mindestgeschwi ndigkeit von 60 km/h und mit einer
Motordrehzahl von 2000/min. Dadurch steigt die Temperatur und der im
Filter angesammelte Ruß wird verbrannt . Nach einer erfolgreichen Reinigung
des Filters erlischt die Kontrollleuchte wieder.
Wenn die Kontrollleuchte
 nicht erlischt, lassen Sie die Störung in einem
Fachbetrieb beheben.
ACHTUNG!
•
Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie
den Verkehrs- und Witterungsverhältnissen an. Die Empfehlungen über die
ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 65 Dienstag, 8. Juli 2008 7:02 19

Cockpit

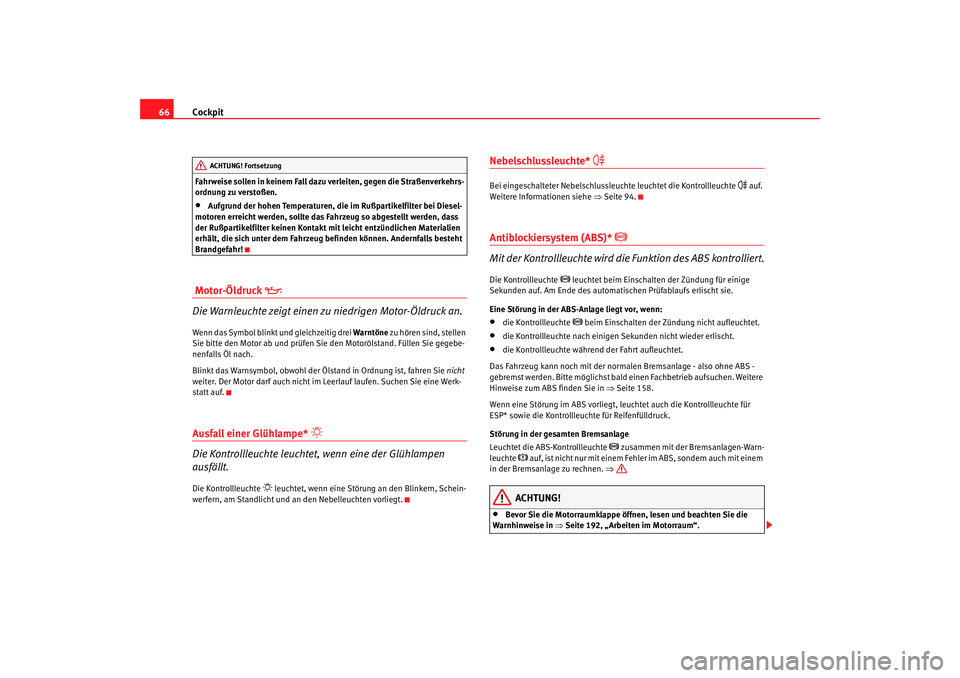

66Fahrweise sollen in keinem Fall dazu verleiten, gegen die Straßenverkehrs-
ordnung zu verstoßen.•
Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!
Motor-Öldruck

Die Warnleuchte zeigt einen zu niedrigen Motor-Öldruck an.Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stellen
Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie gegebe-
nenfalls Öl nach.
Blinkt das Warnsymbol, obwohl der Ölstand in Ordnung ist, fahren Sie nicht
weiter. Der Motor darf auch nicht im Le erlauf laufen. Suchen Sie eine Werk-
statt auf.Ausfall einer Glühlampe*

Die Kontrollleuchte leuchtet, wenn eine der Glühlampen
ausfällt.Die Kontrollleuchte
 leuchtet, wenn eine Störung an den Blinkern, Schein-
werfern, am Standlicht und an den Nebelleuchten vorliegt.
Nebelschlussleuchte*

Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte
 auf.
Weitere Informationen siehe ⇒Seite 94.
Antiblockiersystem (ABS)*


Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
 leuchtet beim Einschalte n der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Eine Störung in der ABS-Anlage liegt vor, wenn:
•
die Kontrollleuchte
 beim Einschalten der Zündung nicht aufleuchtet.
•
die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
•
die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte mö glichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒ Seite 158.
Wenn eine Störung im ABS vorliegt, leuchtet auch die Kontrollleuchte für
ESP* sowie die Kontrollleuchte für Reifenfülldruck.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Warn-
leuchte
 auf, ist nicht nur mit einem Fehler im ABS, sondern auch mit einem
in der Bremsanlage zu rechnen. ⇒
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 192, „Arbeiten im Motorraum“.
ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 66 Dienstag, 8. Juli 2008 7:02 19

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

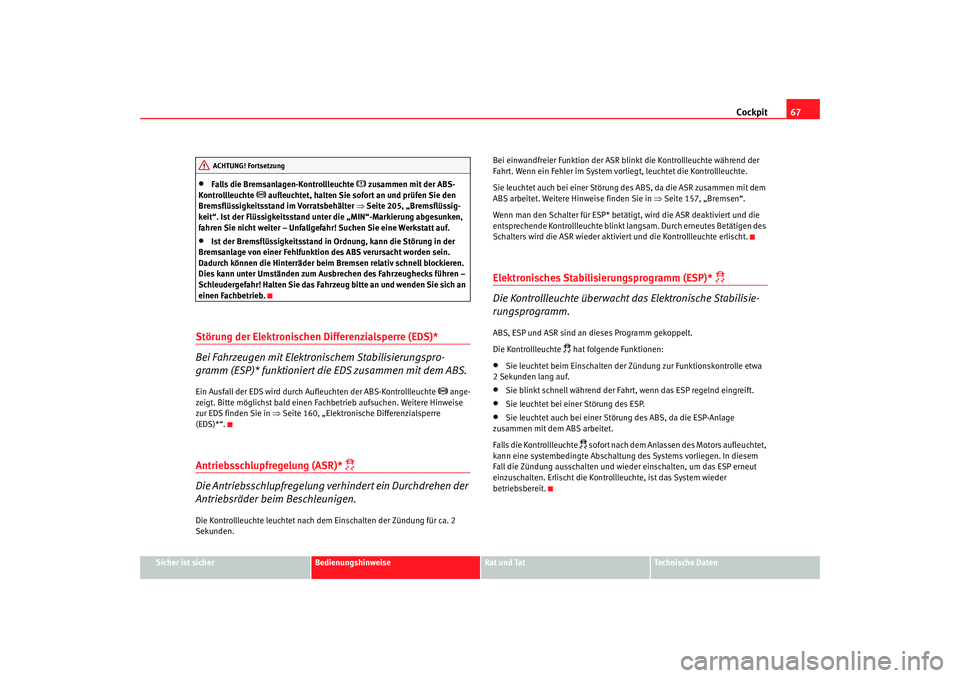

Falls die Bremsanlagen-Kontrollleuchte
 zusammen mit der ABS-
Kontrollleuchte
 aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒Seite 205, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•
Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
Störung der Elektronischen Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilisierungspro-
gramm (ESP)* funktioniert die EDS zusammen mit dem ABS.Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte
 ange-
zeigt. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere Hinweise
zur EDS finden Sie in ⇒Seite 160, „Elektronische Differenzialsperre
(EDS)*“.
Antriebsschlupfregelung (ASR)*

Die Antriebsschlupfregelung verhindert ein Durchdrehen der
Antriebsräder beim Beschleunigen.Die Kontrollleuchte leuchtet nach dem Einschalten der Zündung für ca. 2
Sekunden. Bei einwandfreier Funktion der ASR blinkt die Kontrollleuchte während der
Fahrt. Wenn ein Fehler im System vorliegt, leuchtet die Kontrollleuchte.
Sie leuchtet auch bei einer Störung
des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ⇒Seite 157, „Bremsen“.
Wenn man den Schalter für ESP* betätigt, wird die ASR deaktiviert und die
entsprechende Kontrollleuchte blinkt langsam. Durch erneutes Betätigen des
Schalters wird die ASR wieder aktiviert und die Kontrollleuchte erlischt.
Elektronisches Stabilisierungsprogramm (ESP)*

Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungsprogramm.
ABS, ESP und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
 hat folgende Funktionen:
•
Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•
Sie blinkt schnell während der Fahrt, wenn das ESP regelnd eingreift.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
 sofort nach dem Anlassen des Motors aufleuchtet,
kann eine systembedingte Abschaltung des Systems vorliegen. In diesem
Fall die Zündung ausschalten und wieder einschalten, um das ESP erneut
einzuschalten. Erlischt die Kontrollleuchte, ist das System wieder
betriebsbereit.
ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 67 Dienstag, 8. Juli 2008 7:02 19

Cockpit
68Bremsanlage* / Handbremse


Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte
 auf?
•
Bei angezogener Handbremse.
•
Bei zu niedrigem Bremsflüssigkeitsstand ⇒Seite 205.
•
Bei einer Störung in der Bremsanlage.
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte
aufleuchten.
ACHTUNG!
•
Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒ Seite 205, „Bremsflüssigkeit“ zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Suchen Sie eine Werkstatt auf.
•
Leuchtet die Bremsanlagen-Warnleuchte
 zusammen mit der ABS-
Kontrollleuchte
 auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
Geschwindigkeitsregelanlage*

Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf.Die Kontrollleuchte
 leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 152.
Reifenfülldruckanzeige*

Die Reifenfülldruckkontrollanzeige
5) vergleicht die Drehzahl und damit den
Abrollumfang der einzelnen Räder mit dem ESP. Wenn sich der Abrollumfang
ändert, erfolgt eine Warnung durch die Kontrollleuchte für Reifenfülldruck .
Der Abrollumfang eines Reifens ändert sich, wenn:
5)Modellabhängig
Abb. 37 Mittelkonsole:
Taste für die Reifen-
Kontroll-Anzeige
Ibiza SC_DE.book Seite 68 Dienstag, 8. Juli 2008 7:02 19

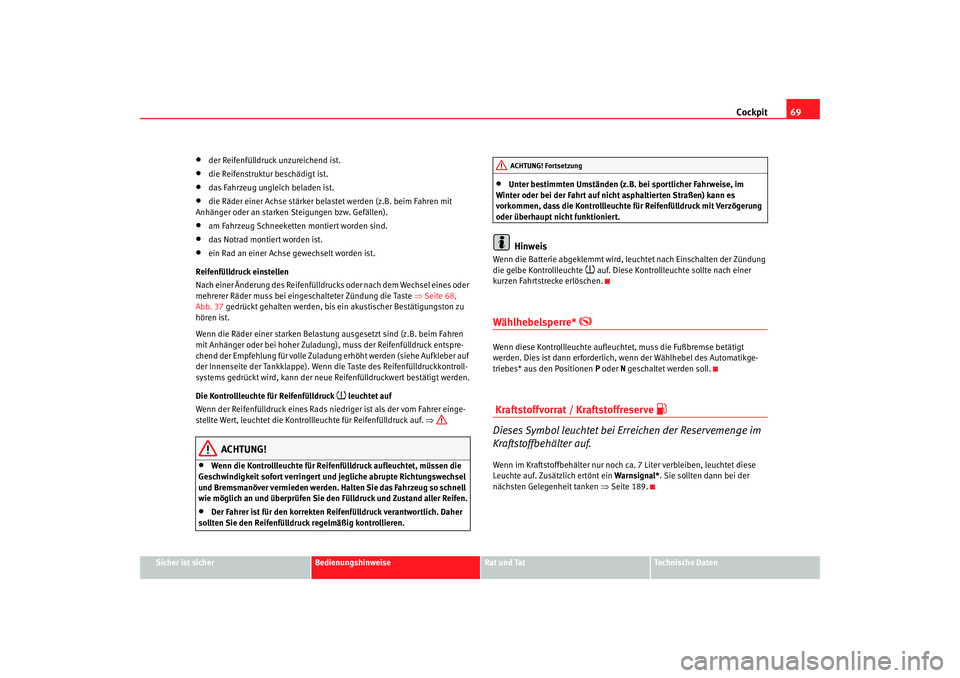

Cockpit69
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
der Reifenfülldruck unzureichend ist.
•
die Reifenstruktur beschädigt ist.
•
das Fahrzeug ungleich beladen ist.
•
die Räder einer Achse st ärker belastet werden (z.B. beim Fahren mit
Anhänger oder an starken Steigungen bzw. Gefällen).
•
am Fahrzeug Schneeketten montiert worden sind.
•
das Notrad montiert worden ist.
•
ein Rad an einer Achse gewechselt worden ist.
Reifenfülldruck einstellen
Nach einer Änderung des Re ifenfülldrucks oder nach dem Wechsel eines oder
mehrerer Räder muss bei eingeschalteter Zündung die Taste ⇒Seite 68,
Abb. 37 gedrückt gehalten werden, bis ein akustischer Bestätigungston zu
hören ist.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber auf
der Innenseite der Tankklappe). Wenn die Taste des Reifenfülldruckkontroll-
systems gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck
 leuchtet auf
Wenn der Reifenfülldruck eines Rads niedriger ist als der vom Fahrer einge-
stellte Wert, leuchtet die Kontrollleuchte für Reifenfülldruck auf. ⇒
ACHTUNG!
•
Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswechsel
und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so schnell
wie möglich an und überprüfen Sie den Fülldruck und Zustand aller Reifen.
•
Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
•
Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im
Winter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es
vorkommen, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung
oder überhaupt nicht funktioniert.Hinweis
Wenn die Batterie abgeklemmt wird, le uchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte
 auf. Diese Kontrollleuchte sollte nach einer
kurzen Fahrtstrecke erlöschen.
Wählhebelsperre*

Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich , wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll. Kraftstoffvorrat / Kraftstoffreserve

Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.Wenn im Kraftstoffbehälter nur noch ca . 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal*. Sie sollten dann bei der
nächsten Gelegenheit tanken ⇒Seite 189.
ACHTUNG! Fortsetzung
Ibiza SC_DE.book Seite 69 Dienstag, 8. Juli 2008 7:02 19

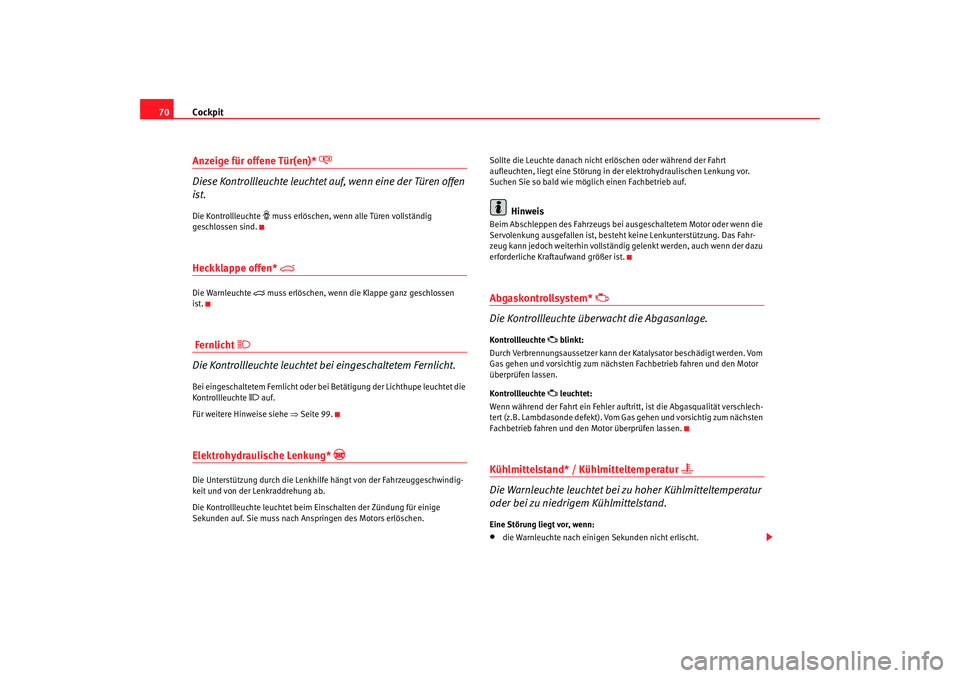

Cockpit
70Anzeige für offene Tür(en)*

Diese Kontrollleuchte leuchtet auf, wenn eine der Türen offen
ist.Die Kontrollleuchte
 muss erlöschen, wenn alle Türen vollständig
geschlossen sind.
Heckklappe offen*

Die Warnleuchte

muss erlöschen, wenn die Klappe ganz geschlossen
ist.
Fernlicht

Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.Bei eingeschaltetem Fernlicht oder bei Betätigung der Lichthupe leuchtet die
Kontrollleuchte
 auf.
Für weitere Hinweise siehe ⇒Seite 99.
Elektrohydraulische Lenkung*

Die Unterstützung durch die Lenkhilf e hängt von der Fahrzeuggeschwindig-
keit und von der Lenkraddrehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Sie muss nach An springen des Motors erlöschen. Sollte die Leuchte danach nicht erlöschen oder während der Fahrt
aufleuchten, liegt eine Störung in der elektrohydraulischen Lenkung vor.
Suchen Sie so bald wie möglich einen Fachbetrieb auf.
Hinweis
Beim Abschleppen des Fahrzeugs bei ausgeschaltetem Motor oder wenn die
Servolenkung ausgefallen ist, besteht keine Lenkunterstützung. Das Fahr-
zeug kann jedoch weiterhin vollständi
g gelenkt werden, auch wenn der dazu
erforderliche Kraftaufwand größer ist.Abgaskontrollsystem*


Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte
 blinkt:
Durch Verbrennungsaussetzer kann der Ka talysator beschädigt werden. Vom
Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den Motor
überprüfen lassen.
Kontrollleuchte  leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z.B. Lambdasonde defekt). Vom Ga s gehen und vorsichtig zum nächsten
Fachbetrieb fahren und den Motor überprüfen lassen.
Kühlmittelstand* / Kühlmitteltemperatur

Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder bei zu niedrigem Kühlmittelstand.Eine Störung liegt vor, wenn:•
die Warnleuchte nach einigen Sekunden nicht erlischt.
Ibiza SC_DE.book Seite 70 Dienstag, 8. Juli 2008 7:02 19
