2008 Seat Ibiza SC Betriebsanleitung (in German)

Selbsthilfe223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Vo rarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
entfernt vom fließenden Verkehr ab.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
–Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Reifenreparaturset aus dem Gepäckraum entnehmen.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Besondere Vorsicht ist geboten, we nn Sie die Reifenreparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
•
Hierbei sind die gesetzlichen Bestimmungen zu beachten.
•
Vergessen Sie nicht, das Dichtmittel so schnell wie möglich wieder zu
ersetzen.
Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:Reifendichtmittel verwenden
– Die Kurzanleitung auf der Flasche enthält detailliert die Vorschrift, wie Sie das Dichtmittel einsetzen müssen.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken.
– Kompressor einschalten und Fülldruck am Manometer kontrol- lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
Ibiza SC_DE.book Seite 223 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe
224

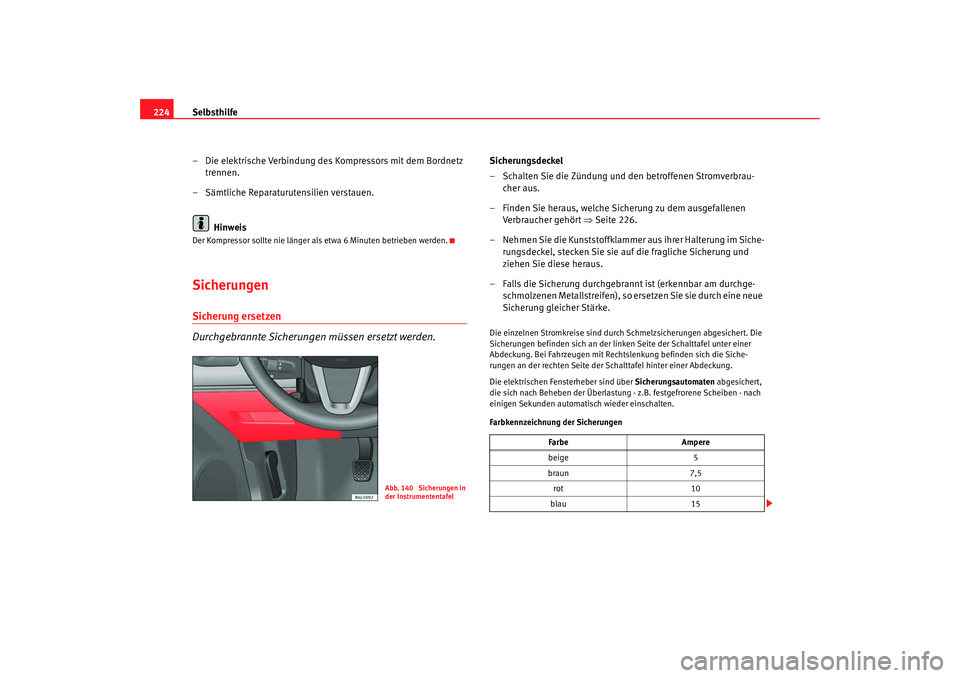

– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparaturutensilien verstauen.
HinweisDer Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.Sicherungen Sicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Sicherungsdeckel
– Schalten Sie die Zündung und den betroffenen Stromverbrau-cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒ Seite 226.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Siche- rungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Seite der Schalttafel unter einer
Abdeckung. Bei Fahrzeugen mit Rechtslenkung befinden sich die Siche-
rungen an der rechten Seite der Sc halttafel hinter einer Abdeckung.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z.B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
Abb. 140 Sicherungen in
der Instrumententafel
Farbe Ampere
beige 5
braun 7,5 rot 10
blau 15
Ibiza SC_DE.book Seite 224 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

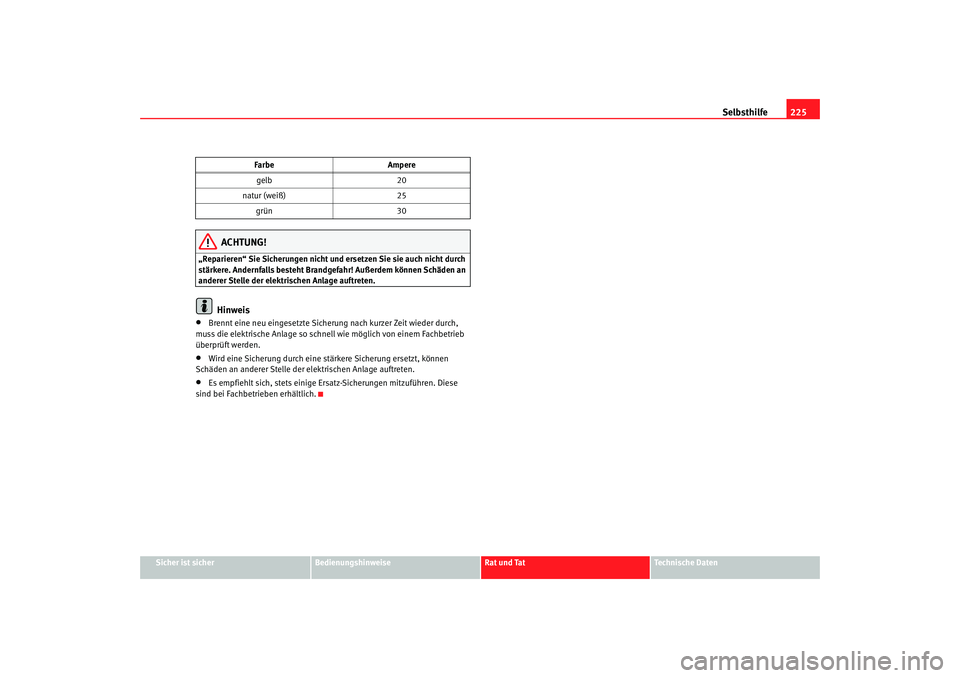

ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Andernfalls besteht Brandgefahr! Außerdem können Schäden an
anderer Stelle der elektrischen Anlage auftreten.
Hinweis
•
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schn ell wie möglich von einem Fachbetrieb
überprüft werden.
•
Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
•
Es empfiehlt sich, stets einige Er satz-Sicherungen mitzuführen. Diese
sind bei Fachbetrieben erhältlich. gelb
20
natur (weiß) 25
grün 30
Farbe
Ampere
Ibiza SC_DE.book Seite 225 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe

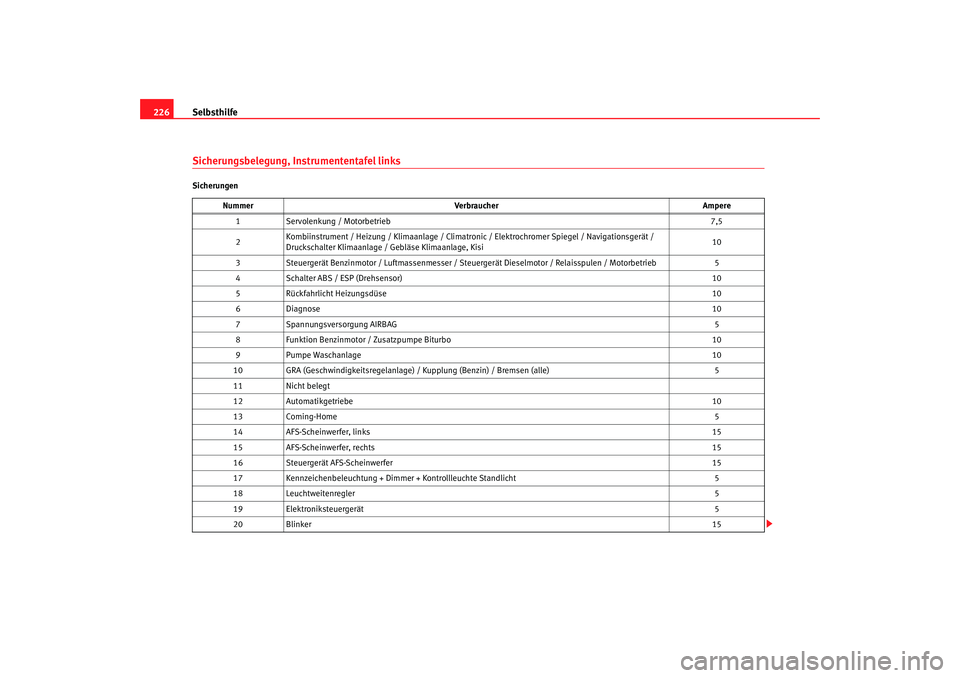

226Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Servolenkung / Motorbetrieb 7,5
2 Kombiinstrument / Heizung / Klimaanl
age / Climatronic / Elektrochromer Spiegel / Navigationsgerät /
Druckschalter Klimaanlage / Gebläse Klimaanlage, Kisi 10
3 Steuergerät Benzinmotor / Luftmassenmesser / Steuergerät Dieselmotor / Relaisspulen / Motorbetrieb 5
4 Schalter ABS / ESP (Drehsensor) 10
5 Rückfahrlicht Heizungsdüse 10
6D ia g nose 10
7 Spannungsversorgung AIRBAG 5
8 Funktion Benzinmotor / Zusatzpumpe Biturbo 10
9 Pumpe Waschanlage 10
10 GRA (Geschwindigkeitsregelanlage) / Kupplung (Benzin) / Bremsen (alle) 5
11 Nicht belegt
12 Automatikgetriebe 10
13 Coming-Home 5
14 AFS-Scheinwerfer, links 15
15 AFS-Scheinwerfer, rechts 15
16 Steuergerät AFS-Scheinwerfer 15
17 Kennzeichenbeleuchtung + Dimmer + Kontrollleuchte Standlicht 5
18 Leuchtweitenregler 5
19 Elektroniksteuergerät 5
20 Blinker 15
Ibiza SC_DE.book Seite 226 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

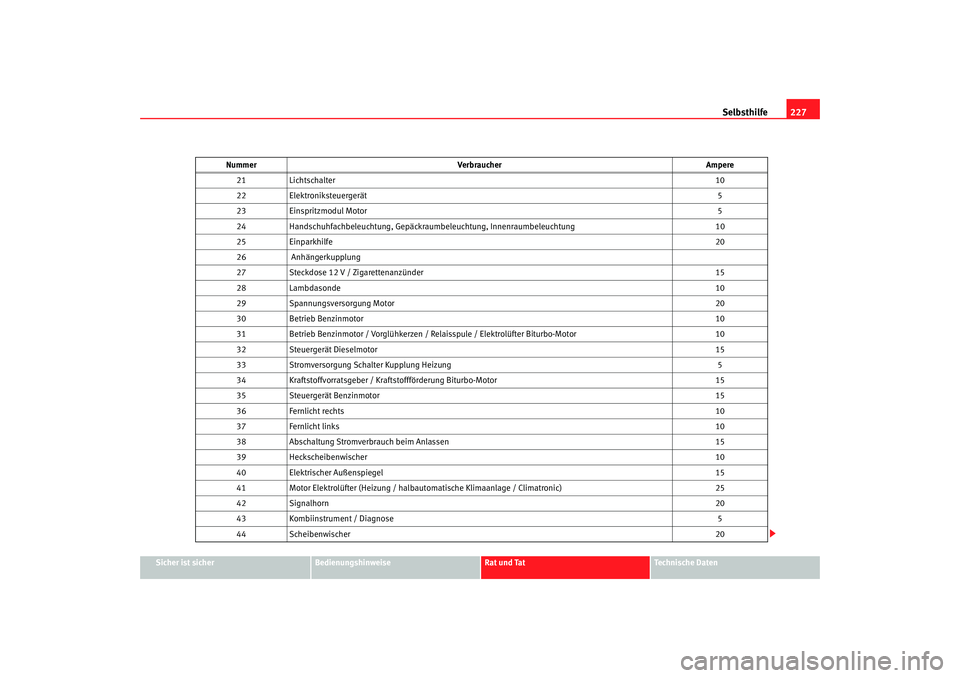

21
Lichtschalter 10
22 Elektroniksteuergerät 5
23 Einspritzmodul Motor 5
24 Handschuhfachbeleuchtung, Gepäckraumbeleuchtung, Innenraumbeleuchtung 10
25 Einparkhilfe 20
26 Anhängerkupplung
27 Steckdose 12 V / Zigarettenanzünder 15
28 Lambdasonde 10
29 Spannungsversorgung Motor 20
30 Betrieb Benzinmotor 10
31 Betrieb Benzinmotor / Vorglühkerzen / Relaisspule / Elektrolüfter Biturbo-Motor 10
32 Steuergerät Dieselmotor 15
33 Stromversorgung Schalter Kupplung Heizung 5
34 Kraftstoffvorratsgeber / Kr aftstoffförderung Biturbo-Motor 15
35 Steuergerät Benzinmotor 15
36 Fernlicht rechts 10
37 Fernlicht links 10
38 Abschaltung Stromverbr auch beim Anlassen 15
39 Heckscheibenwischer 10
40 Elektrischer Außenspiegel 15
41 Motor Elektrolüfter (Heizung / halbauto matische Klimaanlage / Climatronic) 25
42 Signalhorn 20
43 Kombiinstrument / Diagnose 5
44 Scheibenwischer 20
Nummer
Verbraucher Ampere
Ibiza SC_DE.book Seite 227 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe
228Sicherungen unterhalb des Lenkrads im RelaishalterPTC-Sicherungen 45
Heckscheibenbeheizung 20
46 Radio / Telefon VDA / Bluetooth / Schalter an Lenksäule 20
47 Climatronic / Klimaanlage 5
48 Steuergerät Zentralverriegelung 15
49 Fensterheber vorne 30
50 Fensterheber hinten 30
51 Spiegelheizung 5
52 Alarmanlage / Sensor Innenraumüberwachung 15
53 Kraftstoffvorrats-Anzeige TF3 15
54 Rückfahrlicht für Automatikgetriebe 15
55 Zündtrafo 15
56 Kraftstoffvorratsgeber Biturbo 15
57 Abblendlicht rechts 15
58 Abblendlicht links 15
Nummer Verbraucher Ampere
1 Elektrische Luftzusatzheizung 40
2 Elektrische Luftzusatzheizung 40
3 Elektrische Luftzusatzheizung 40
Nummer
Verbraucher Ampere
Ibiza SC_DE.book Seite 228 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

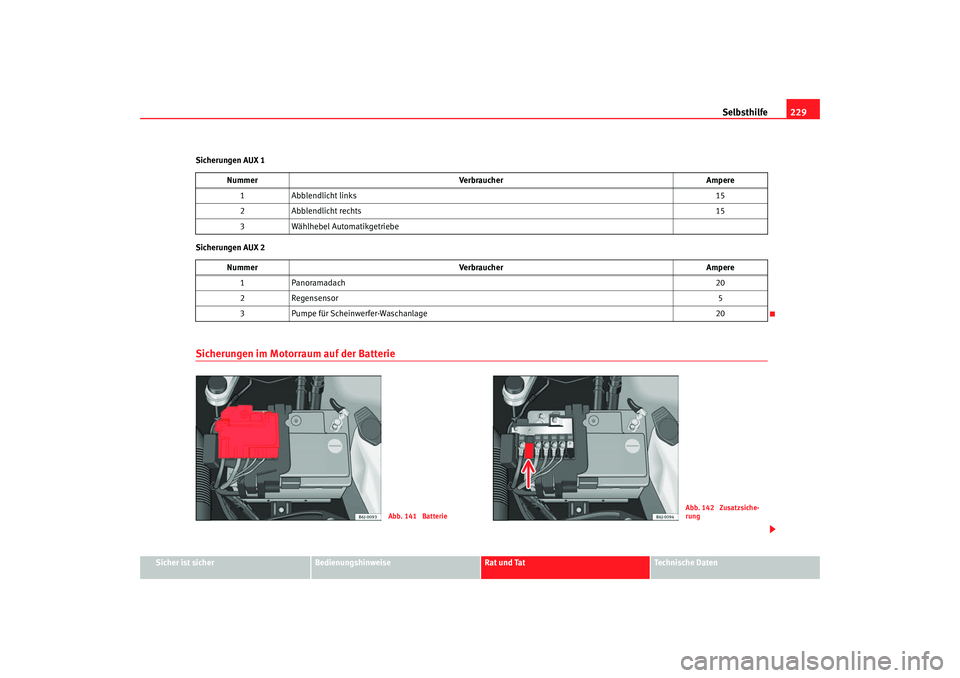

Sicherungen AUX 1
Sicherungen AUX 2
Sicherungen im Motorraum auf der Batterie
Nummer
Verbraucher Ampere
1 Abblendlicht links 15
2 Abblendlicht rechts 15
3 Wählhebel Automatikgetriebe
Nummer Verbraucher Ampere
1 Panoramadach 20
2 Regensensor 5
3 Pumpe für Scheinwerfer-Waschanlage 20
Abb. 141 Batterie
Abb. 142 Zusatzsiche-
rung
Ibiza SC_DE.book Seite 229 Dienstag, 8. Juli 2008 7:02 19

Selbsthilfe

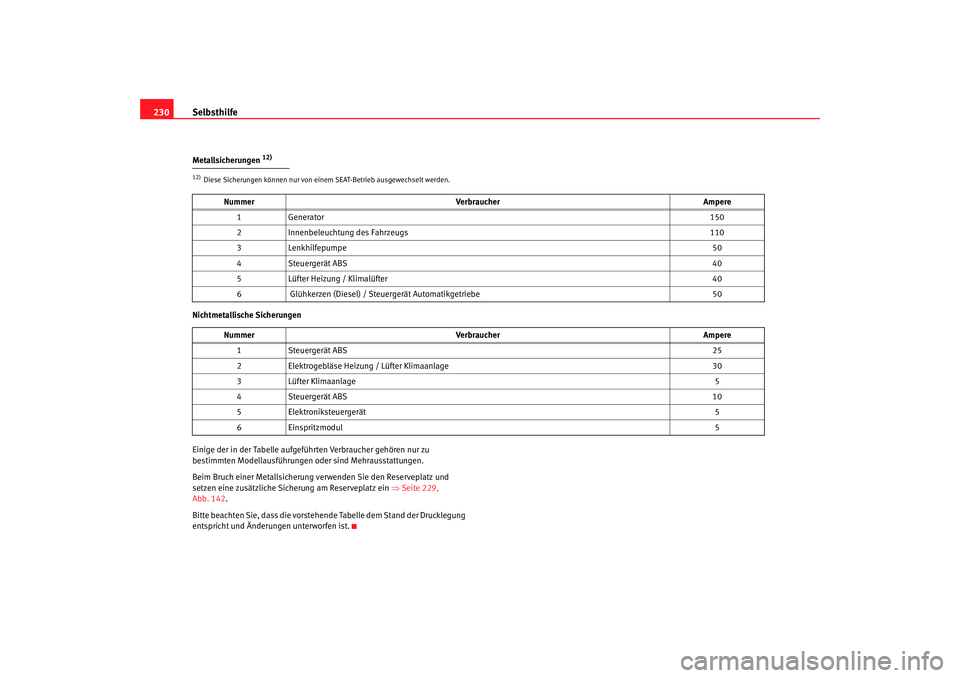

230Metallsicherungen
12)
Nichtmetallische Sicherungen
Einige der in der Tabelle aufgefüh rten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Beim Bruch einer Metallsicherung verwenden Sie den Reserveplatz und
setzen eine zusätzliche Sicherung am Reserveplatz ein ⇒Seite 229,
Abb. 142.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.12)Diese Sicherungen können nur von einem SEAT-Betrieb ausgewechselt werden.
Nummer Verbraucher Ampere
1 Generator 150
2 Innenbeleuchtung des Fahrzeugs 110
3 Lenkhilfepumpe 50
4 Steuergerät ABS 40
5 Lüfter Heizung / Klimalüfter 40
6 Glühkerzen (Diesel) / Steuergerät Automatikgetriebe 50
Nummer Verbraucher Ampere
1 Steuergerät ABS 25
2 Elektrogebläse Heizung / Lüfter Klimaanlage 30
3 Lüfter Klimaanlage 5
4 Steuergerät ABS 10
5 Elektroniksteuergerät 5
6E in sp rit z m od ul 5
