2008 Seat Ibiza SC Betriebsanleitung (in German)

Cockpit55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 30 Ausschnitt aus der Instrumententafel: KombiinstrumentDie Anordnung der Instrumente ist abhängig von Modellversion und Motor.
Drehzahlmesser* ⇒Seite 56
Display
Tachometer (Geschwindigkeitsmesser) ⇒Seite 56 Menüauswahltaste am digitalen
Display des Kombiinstruments
Einstellungstaste je nach ausgewähltem MenüA1A2A3
A4A5
Ibiza SC_DE.book Seite 55 Dienstag, 8. Juli 2008 7:02 19

Cockpit

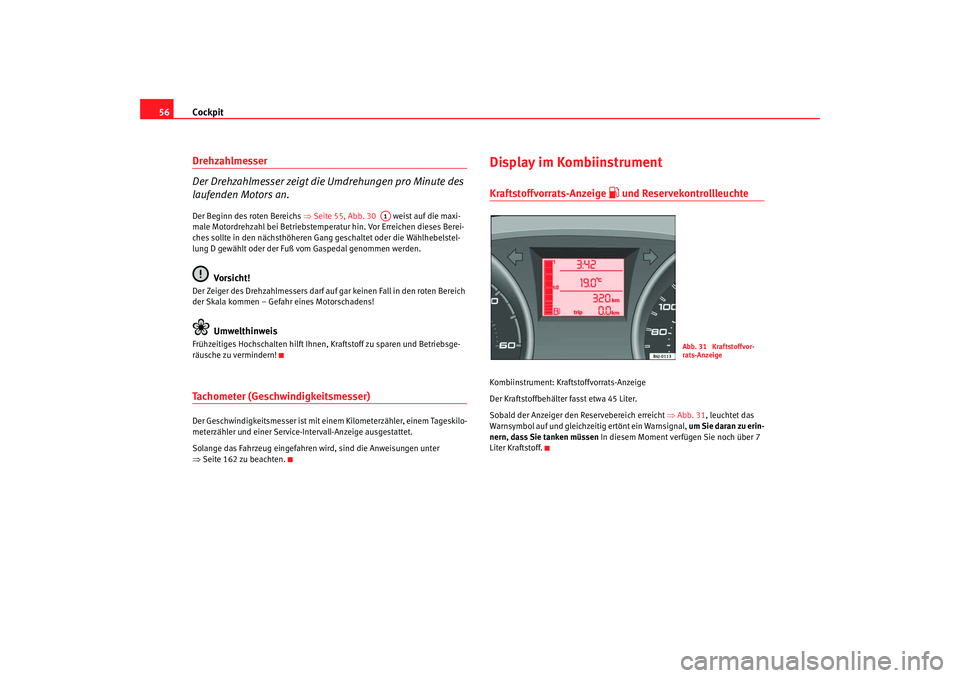

56Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 55, Abb. 30 weist auf die maxi-
male Motordrehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Berei-
ches sollte in den nächsthöheren Gang geschaltet oder die Wählhebelstel-
lung D gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!Tachometer (Geschwindigkeitsmesser) Der Geschwindigkeitsmesser ist mit ei nem Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 162 zu beachten.
Display im KombiinstrumentKraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Kombiinstrument: Krafts toffvorrats-Anzeige
Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Anzeiger den Reservebereich erreicht ⇒Abb. 31, leuchtet das
Warnsymbol auf und gleichzeitig ertönt ein Warnsignal, um Sie daran zu erin-
nern, dass Sie tanken müssen In diesem Moment verfügen Sie noch über 7
Liter Kraftstoff.
A1
Abb. 31 Kraftstoffvor-
rats-Anzeige
Ibiza SC_DE.book Seite 56 Dienstag, 8. Juli 2008 7:02 19

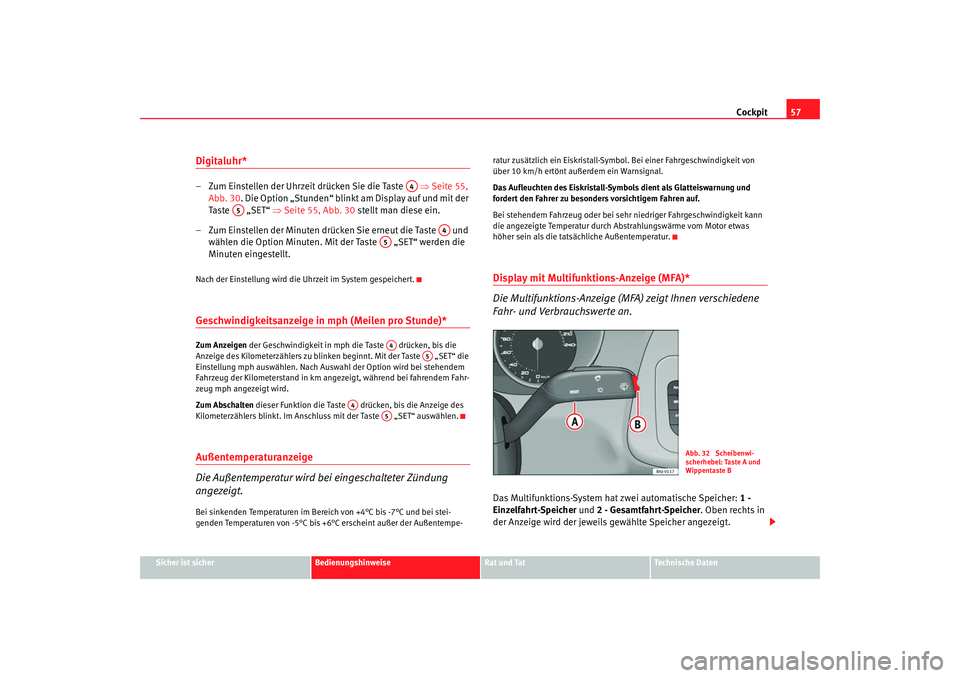

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Digitaluhr* – Zum Einstellen der Uhrzeit drücken Sie die Taste ⇒Seite 55,
Abb. 30 . Die Option „Stunden“ blinkt am Display auf und mit der
Taste „ SET “ ⇒Seite 55, Abb. 30 stellt man diese ein.
– Zum Einstellen der Minuten drücken Sie erneut die Taste und wählen die Option Minuten. Mit der Taste „SET“ werden die
Minuten eingestellt.Nach der Einstellung wird die Uhrzeit im System gespeichert.Geschwindigkeitsanzeige in mph (Meilen pro Stunde)*Zum Anzeigen der Geschwindigkeit in mph die Taste drücken, bis die
Anzeige des Kilometerzählers zu blinken beginnt. Mit der Taste „SET“ die
Einstellung mph auswählen. Nach Auswahl der Option wird bei stehendem
Fahrzeug der Kilometerstand in km an gezeigt, während bei fahrendem Fahr-
zeug mph angezeigt wird.
Zum Abschalten dieser Funktion die Taste drücken, bis die Anzeige des
Kilometerzählers blinkt. Im Ansch luss mit der Taste „SET“ auswählen.Außentemperaturanzeige
Die Außentemperatur wird bei eingeschalteter Zündung
angezeigt.Bei sinkenden Temperaturen im Bereich von +4°C bis -7°C und bei stei-
genden Temperaturen von -5°C bis +6°C erscheint außer der Außentempe- ratur zusätzlich ein Eiskristall-Symbol. Bei einer Fahrgeschwindigkeit von
über 10 km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und
fordert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr
niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
Display mit Multifunktions-Anzeige (MFA)*
Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.Das Multifunktions-System hat zwei automatische Speicher: 1 -
Einzelfahrt-Speicher und 2 - Gesamtfahrt-Speicher . Oben rechts in
der Anzeige wird der jeweils gewählte Speicher angezeigt.
A4
A5
A4
A5A4
A5
A4
A5
Abb. 32 Scheibenwi-
scherhebel: Taste A und
Wippentaste B
Ibiza SC_DE.book Seite 57 Dienstag, 8. Juli 2008 7:02 19

Cockpit
58

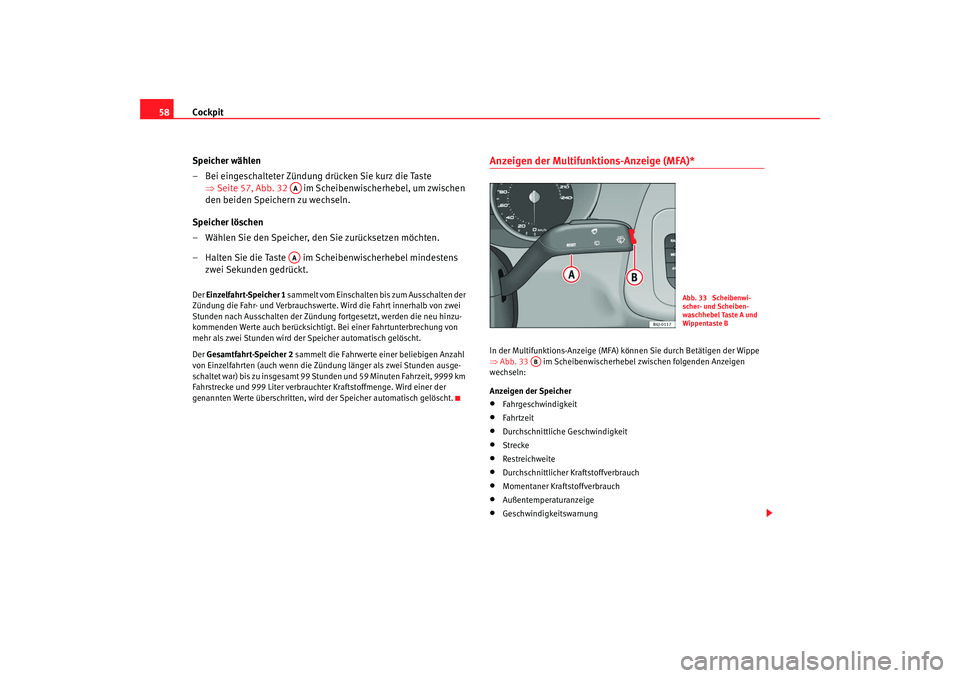

Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Seite 57, Abb. 32 im Scheibenwischerhebel, um zwischen
den beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu hinzu-
kommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung von
mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zünd ung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbraucht er Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.
Anzeigen der Multifunktions-Anzeige (MFA)* In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 33 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln:
Anzeigen der Speicher•
Fahrgeschwindigkeit
•
Fahrtzeit
•
Durchschnittliche Geschwindigkeit
•
Strecke
•
Restreichweite
•
Durchschnittlicher Kraftstoffverbrauch
•
Momentaner Kraftstoffverbrauch
•
Außentemperaturanzeige
•
Geschwindigkeitswarnung
AAAA
Abb. 33 Scheibenwi-
scher- und Scheiben-
waschhebel Taste A und
Wippentaste B
AB
Ibiza SC_DE.book Seite 58 Dienstag, 8. Juli 2008 7:02 19

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

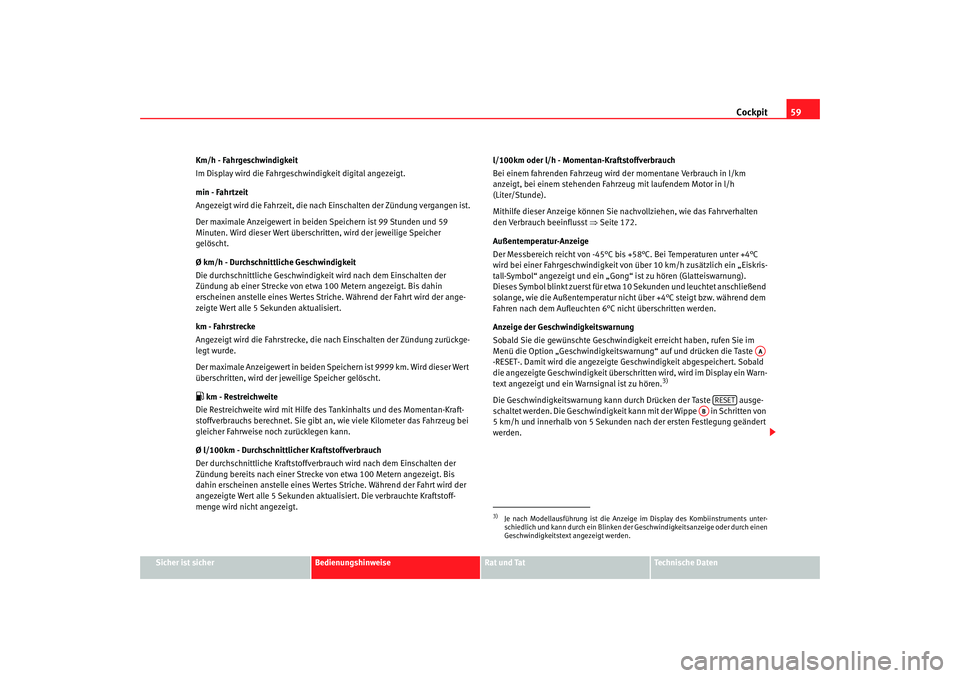

Km/h - Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 99 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkei
t wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der ange-
zeigte Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Speichern ist 9999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
 km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrau ch wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis
dahin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle 5 Sekunden aktualisiert. Die verbrauchte Kraftstoff-
menge wird nicht angezeigt. l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst
⇒Seite 172.
Außentemperatur-Anzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich ein „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschließend
solange, wie die Außentemperatur nicht über +4°C steigt bzw. während dem
Fahren nach dem Aufleuchten 6°C nicht überschritten werden.
Anzeige der Geschwindigkeitswarnung
Sobald Sie die gewünschte Geschwindigkeit erreicht haben, rufen Sie im
Menü die Option „Geschwindigkeitswarnung“ auf und drücken die Taste
-RESET-. Damit wird die angezeigte Geschwindigkeit abgespeichert. Sobald
die angezeigte Geschwindigkeit überschritten wird, wird im Display ein Warn-
text angezeigt und ein Warnsignal ist zu hören.
3)
Die Geschwindigkeitswarnung kann durch Drücken der Taste ausge-
schaltet werden. Die Geschwindigkeit kann mit der Wippe in Schritten von
5 km/h und innerhalb von 5 Sekunden nach der ersten Festlegung geändert
werden.3)Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unter-
schiedlich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen
Geschwindigkeitstext angezeigt werden.
AA
RESET
AB
Ibiza SC_DE.book Seite 59 Dienstag, 8. Juli 2008 7:02 19

Cockpit
60
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.Anzeigefeld der Wählhebelstellung*Die Stellung des Wählhebels des Automatikgetriebes wird auf dem Display
angezeigt; ⇒Seite 142.
Kilometeranzeige oder Service-Intervall-Anzeige Kilometerzähler
Das obere Zählwerk im Display registriert die gesamte zurückgelegte Fahr-
strecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 55, Abb. 30 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, ersc heint in der Kilometeranzeige eine
Service-Vorwarnung. Es erscheint ein Schraubenschlüssel-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die noch bis zum fälligen Service-
Termin gefahren werden kann. Nach etwa 10 Sekunden wechselt diese
Anzeige. Es erscheint ein Uhr-Symbol und die Anzahl der Tage bis zum
fälligen Service-Termin.
Wenn eine Service-Inspektion ausgeführt werden muss, erscheint im Display
der Instrumententafel die folgende Anzeige:
Abb. 34 Display: Wähl-
hebelstellung des Auto-
matikgetriebes
Abb. 35 Service-Inter-
vall-Anzeige
A6
Ibiza SC_DE.book Seite 60 Dienstag, 8. Juli 2008 7:02 19

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
INSP
- Inspektion
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Dies e Meldung kann auch ausgeblendet
werden, indem Sie den Knopf zur Nullstellung des Tageskilometerzählers
länger als 0,5 Sekunden gedrückt halten;
4).
Der Fachbetrieb, bei dem Sie die Ins pektion durchführen lassen, wird die
Service-Intervall-Anzeige nach Abschluss der Inspektion zurücksetzen.
Wir empfehlen, alle Reparatur- und Wartungsarbeiten ausschließlich in
autorisierten SEAT-Betrieben durchführen zu lassen.
Wenn Sie wissen möchten, wann der nächste Service fällig ist, können Sie
sich dies durch Betätigung der Taste ⇒Seite 55, Abb. 30 anzeigen
lassen, indem Sie im Menü die entsprechende Option auswählen.
4)Bei „Zündung OFF“ bleibt die Meldung -Inspektion- auf dem Display sichtbar.
A4
Ibiza SC_DE.book Seite 61 Dienstag, 8. Juli 2008 7:02 19

Cockpit

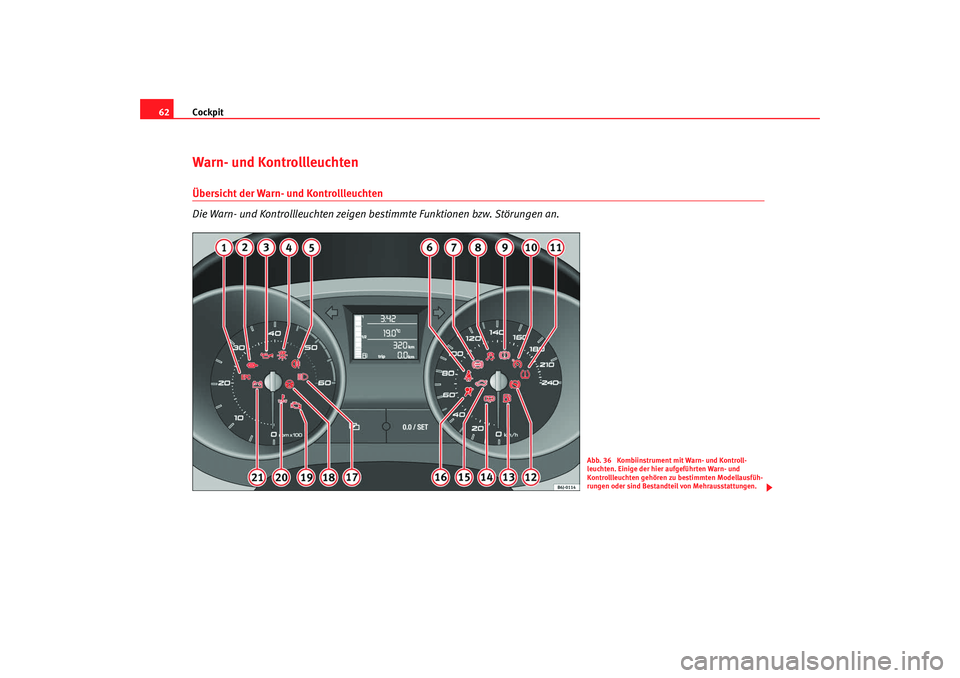

62Warn- und Kontrollleuchten Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 36 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen.
