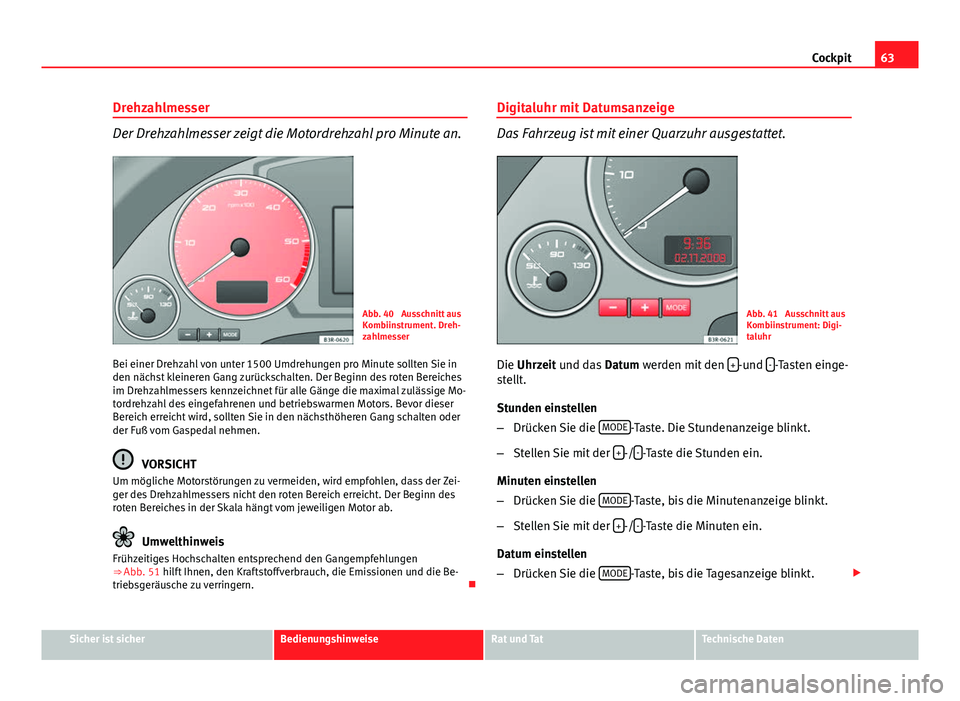

63
Cockpit
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl pro Minute an.
Abb. 40 Ausschnitt aus
Kombiinstrument. Dreh-
zahlmesser
Bei einer Drehzahl von unter 1500 Umdrehungen pro Minute sollten Sie in
den nächst kleineren Gang zurückschalten. Der Beginn des roten Bereiches
im Drehzahlmessers kennzeichnet für alle Gänge die maximal zulässige Mo-
tordrehzahl des eingefahrenen und betriebswarmen Motors. Bevor dieser
Bereich erreicht wird, sollten Sie in den nächsthöheren Gang schalten oder
der Fuß vom Gaspedal nehmen.
VORSICHT
Um mögliche Motorstörungen zu vermeiden, wird empfohlen, dass der Zei-
ger des Drehzahlmessers nicht den roten Bereich erreicht. Der Beginn des
roten Bereiches in der Skala hängt vom jeweiligen Motor ab.
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 51 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern. Digitaluhr mit Datumsanzeige
Das Fahrzeug ist mit einer Quarzuhr ausgestattet.
Abb. 41 Ausschnitt aus
Kombiinstrument: Digi-
taluhr
Die Uhrzeit und das Datum werden mit den +
-und --Tasten einge-
stellt.
Stunden einstellen
– Drücken Sie die MODE
-Taste. Die Stundenanzeige blinkt.
– Stellen Sie mit der +
-/--Taste die Stunden ein.
Minuten einstellen
– Drücken Sie die MODE
-Taste, bis die Minutenanzeige blinkt.
– Stellen Sie mit der +
-/--Taste die Minuten ein.
Datum einstellen
– Drücken Sie die MODE
-Taste, bis die Tagesanzeige blinkt. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

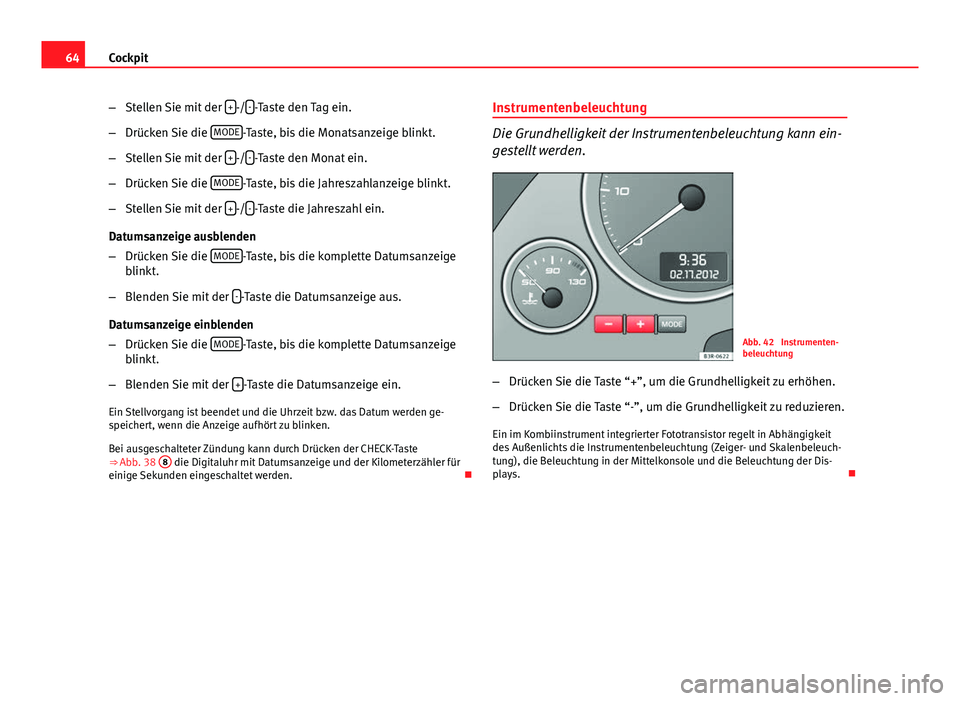

64Cockpit
–Stellen Sie mit der +
-/--Taste den Tag ein.
– Drücken Sie die MODE
-Taste, bis die Monatsanzeige blinkt.
– Stellen Sie mit der +
-/--Taste den Monat ein.
– Drücken Sie die MODE
-Taste, bis die Jahreszahlanzeige blinkt.
– Stellen Sie mit der +
-/--Taste die Jahreszahl ein.
Datumsanzeige ausblenden
– Drücken Sie die MODE
-Taste, bis die komplette Datumsanzeige
blinkt.
– Blenden Sie mit der -
-Taste die Datumsanzeige aus.
Datumsanzeige einblenden
– Drücken Sie die MODE
-Taste, bis die komplette Datumsanzeige
blinkt.
– Blenden Sie mit der +
-Taste die Datumsanzeige ein.
Ein Stellvorgang ist beendet und die Uhrzeit bzw. das Datum werden ge-
speichert, wenn die Anzeige aufhört zu blinken.
Bei ausgeschalteter Zündung kann durch Drücken der CHECK-Taste
⇒  Abb. 38 8
die Digitaluhr mit Datumsanzeige und der Kilometerzähler für
einige Sekunden eingeschaltet werden. Instrumentenbeleuchtung
Die Grundhelligkeit der Instrumentenbeleuchtung kann ein-
gestellt werden.
Abb. 42 Instrumenten-
beleuchtung
– Drücken Sie die Taste “+”, um die Grundhelligkeit zu erhöhen.
– Drücken Sie die Taste “-”, um die Grundhelligkeit zu reduzieren.
Ein im Kombiinstrument integrierter Fototransistor regelt in Abhängigkeit
des Außenlichts die Instrumentenbeleuchtung (Zeiger- und Skalenbeleuch-
tung), die Beleuchtung in der Mittelkonsole und die Beleuchtung der Dis-
plays. 

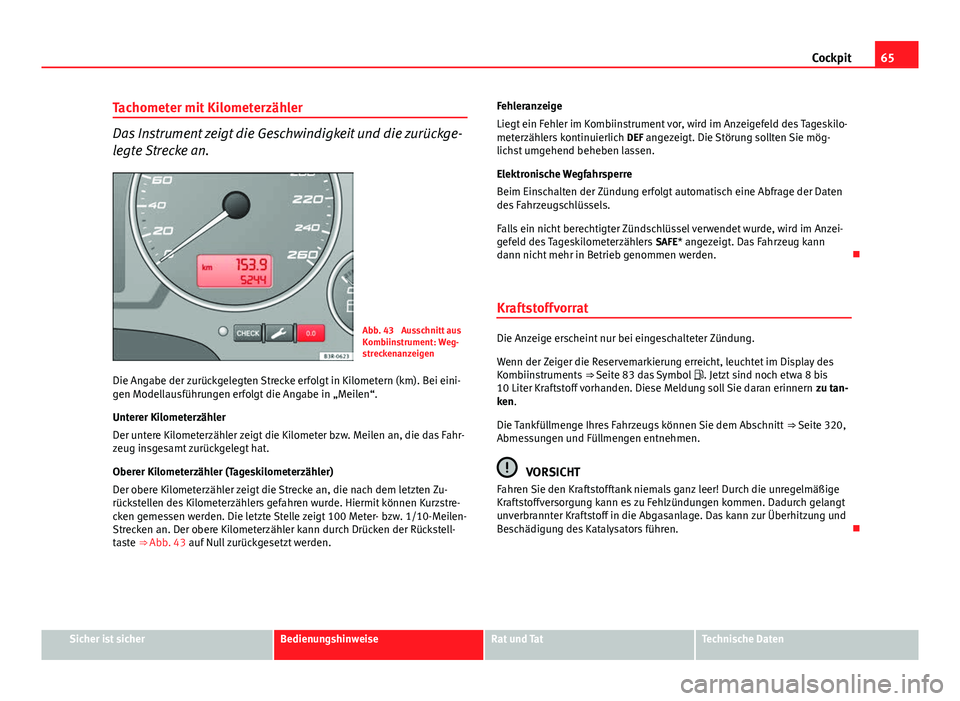

65
Cockpit
Tachometer mit Kilometerzähler
Das Instrument zeigt die Geschwindigkeit und die zurückge-
legte Strecke an.
Abb. 43 Ausschnitt aus
Kombiinstrument: Weg-
streckenanzeigen
Die Angabe der zurückgelegten Strecke erfolgt in Kilometern (km). Bei eini-
gen Modellausführungen erfolgt die Angabe in „Meilen“.
Unterer Kilometerzähler
Der untere Kilometerzähler zeigt die Kilometer bzw. Meilen an, die das Fahr-
zeug insgesamt zurückgelegt hat.
Oberer Kilometerzähler (Tageskilometerzähler)
Der obere Kilometerzähler zeigt die Strecke an, die nach dem letzten Zu-
rückstellen des Kilometerzählers gefahren wurde. Hiermit können Kurzstre-
cken gemessen werden. Die letzte Stelle zeigt 100 Meter- bzw. 1/10-Meilen-
Strecken an. Der obere Kilometerzähler kann durch Drücken der Rückstell-
taste ⇒ Abb. 43 auf Null zurückgesetzt werden. Fehleranzeige
Liegt ein Fehler im Kombiinstrument vor, wird im Anzeigefeld des Tageskilo-
meterzählers kontinuierlich
DEF angezeigt. Die Störung sollten Sie mög-
lichst umgehend beheben lassen.
Elektronische Wegfahrsperre
Beim Einschalten der Zündung erfolgt automatisch eine Abfrage der Daten
des Fahrzeugschlüssels.
Falls ein nicht berechtigter Zündschlüssel verwendet wurde, wird im Anzei-
gefeld des Tageskilometerzählers SAFE* angezeigt. Das Fahrzeug kann
dann nicht mehr in Betrieb genommen werden. 
KraftstoffvorratDie Anzeige erscheint nur bei eingeschalteter Zündung.
Wenn der Zeiger die Reservemarkierung erreicht, leuchtet im Display des
Kombiinstruments ⇒ Seite 83 das Symbol . Jetzt sind noch etwa 8 bis
10 Liter Kraftstoff vorhanden. Diese Meldung soll Sie daran erinnern zu tan-
ken.
Die Tankfüllmenge Ihres Fahrzeugs können Sie dem Abschnitt ⇒ Seite 320,
Abmessungen und Füllmengen entnehmen.
VORSICHT
Fahren Sie den Kraftstofftank niemals ganz leer! Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage. Das kann zur Überhitzung und
Beschädigung des Katalysators führen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

66Cockpit
CHECK-Taste
Abb. 44 Ausschnitt aus
Kombiinstrument:
CHECK-Taste
Mit der CHECK
-Taste können folgende Funktionen durchgeführt werden:
Digitaluhr und Kilometerzähler einschalten
Bei ausgeschalteter Zündung kann durch Drücken der CHECK
-Taste
⇒ Abb. 44 die Digitaluhr mit Datumsanzeige und der Kilometerzähler für ei-
nige Sekunden eingeschaltet werden.
Checkdurchlauf (Auto-Check-Control) starten
Das Auto-Check-Control ⇒ Seite 79 überprüft bestimmte Funktionen und
Fahrzeugkomponenten auf ihren Zustand. Dies geschieht bei eingeschalte-
ter Zündung ständig, auch während der Fahrt.
Durch das Drücken der CHECK
-Taste bei eingeschalteter Zündung, kann ein
„Checkdurchlauf“ von Hand gestartet werden. Die Funktionsprüfung kann
bei stehendem oder laufendem Motor bis zu einer Geschwindigkeit von
5 km/h erfolgen.
Fahrerhinweise einblenden
Beim Aufblinken eines Symbols der Priorität 1 im Display ⇒ Seite 79 oder
bei der Meldung einer Lampenfehlfunktion durch die Lampenausfallkontrol- le ⇒ Seite 85 kann durch kurzes Drücken der
CHECK
-Taste der zugehörige
Fahrhinweis erneut eingeblendet werden. Zum Beispiel:
Motor abstellen Ölstand prüfen
Die Anzeige der eingeblendeten Fahrhinweise im Display erlischt nach etwa
5 Sekunden.
Geschwindigkeitswarnung einstellen
Durch das Drücken der CHECK
-Taste kann die Warnschwelle 1 der Geschwin-
digkeitswarnung ⇒ Seite 87, Warnschwelle 1 einstellen während der Fahrt
gesetzt werden. Die Warnschwelle 2* der Geschwindigkeitswarnung
⇒ Seite 88, Warnschwelle 2 einstellen kann nur bei ausgeschalteter Zün-
dung gesetzt werden. 

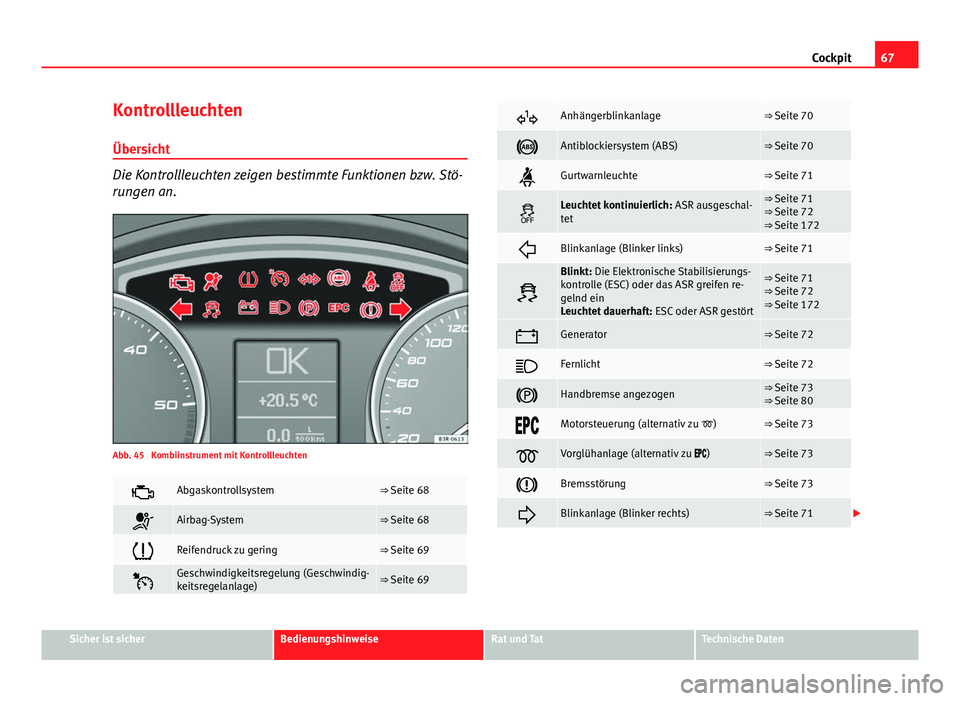

67
Cockpit
Kontrollleuchten
Übersicht
Die Kontrollleuchten zeigen bestimmte Funktionen bzw. Stö-
rungen an.
Abb. 45 Kombiinstrument mit Kontrollleuchten
Abgaskontrollsystem⇒ Seite 68
Airbag-System⇒ Seite 68
Reifendruck zu gering⇒ Seite 69
Geschwindigkeitsregelung (Geschwindig-
keitsregelanlage)⇒ Seite 69
Anhängerblinkanlage⇒ Seite 70
Antiblockiersystem (ABS)⇒ Seite 70
Gurtwarnleuchte⇒ Seite 71
Leuchtet kontinuierlich: ASR ausgeschal-
tet⇒ Seite 71
⇒ Seite 72
⇒ Seite 172
Blinkanlage (Blinker links)⇒ Seite 71

Blinkt: Die Elektronische Stabilisierungs-
kontrolle (ESC) oder das ASR greifen re-
gelnd ein
Leuchtet dauerhaft: ESC oder ASR gestört⇒ Seite 71
⇒ Seite 72
⇒ Seite 172
Generator⇒ Seite 72
Fernlicht⇒ Seite 72
Handbremse angezogen⇒ Seite 73
⇒ Seite 80
Motorsteuerung (alternativ zu )⇒ Seite 73
Vorglühanlage (alternativ zu )⇒ Seite 73
Bremsstörung⇒ Seite 73
Blinkanlage (Blinker rechts)⇒ Seite 71
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

68Cockpit
Hinweis
Eine Reihe von Funktionen werden über das Auto-Check-Control
⇒  Seite 79 überwacht. Funktionsstörungen werden im Display des Kombi-
instruments als rote Symbole (Priorität 1 – Gefahr) oder gelbe Symbole (Pri-
orität 2 – Warnung) angezeigt. 
Abgaskontrollsystem 
Leuchtet die Kontrollleuchte, sollten Sie möglichst bald einen Fachbetrieb
aufsuchen, um die Ursache der Störung beseitigen zu lassen.
Blinkt die Kontrollleuchte, fahren Sie mit verminderter Geschwindigkeit und
nehmen Sie fachmännische Hilfe in Anspruch, um Schäden am Abgaskata-
lysator zu vermeiden.
Weitere Hinweise zum Abgaskatalysator ⇒ Seite 204.
Airbag-System 
Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.
Die Kontrollleuchte  leuchtet beim Einschalten der Zündung für einige Se-
kunden auf.
Wenn die Kontrollleuchte nicht erlischt oder während der Fahrt aufleuchtet,
blinkt bzw. flackert oder beim Einschalten der Zündung nicht aufleuchtet,
liegt eine Systemstörung vor.
ACHTUNG
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das Air-
bag-System oder auch die Gurtstraffer bei einem Unfall nicht aktiviert
werden.


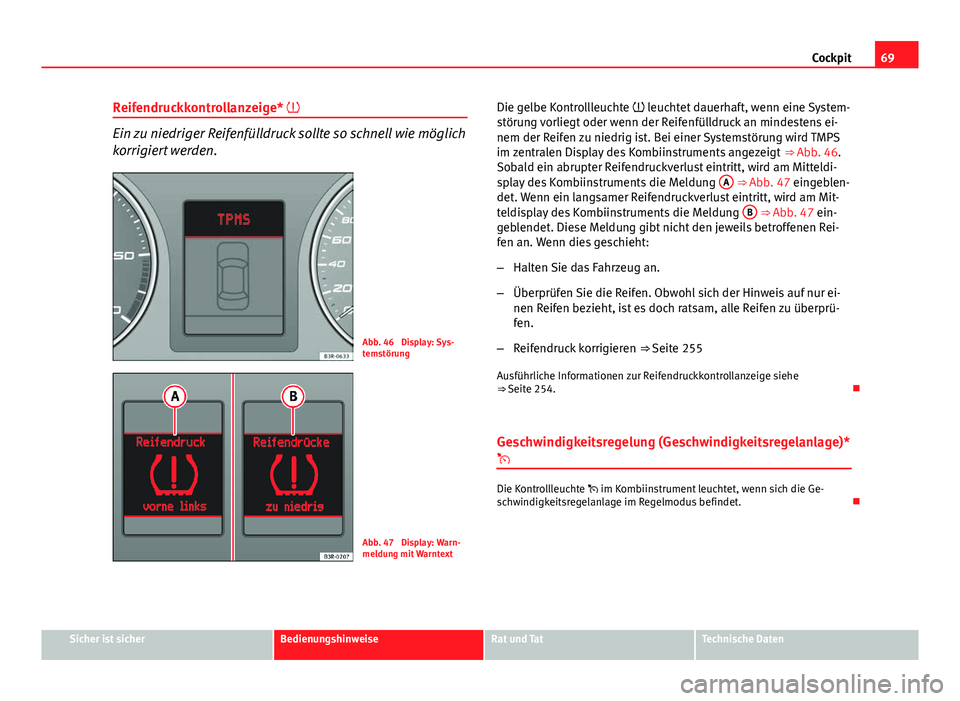

69
Cockpit
Reifendruckkontrollanzeige* 
Ein zu niedriger Reifenfülldruck sollte so schnell wie möglich
korrigiert werden.
Abb. 46 Display: Sys-
temstörung
Abb. 47 Display: Warn-
meldung mit Warntext Die gelbe Kontrollleuchte  leuchtet dauerhaft, wenn eine System-
störung vorliegt oder wenn der Reifenfülldruck an mindestens ei-
nem der Reifen zu niedrig ist. Bei einer Systemstörung wird TMPS
im zentralen Display des Kombiinstruments angezeigt
⇒ Abb. 46.
Sobald ein abrupter Reifendruckverlust eintritt, wird am Mitteldi-
splay des Kombiinstruments die Meldung A
⇒ Abb. 47 eingeblen-
det. Wenn ein langsamer Reifendruckverlust eintritt, wird am Mit-
teldisplay des Kombiinstruments die Meldung B
⇒ Abb. 47 ein-
geblendet. Diese Meldung gibt nicht den jeweils betroffenen Rei-
fen an. Wenn dies geschieht:
– Halten Sie das Fahrzeug an.
– Überprüfen Sie die Reifen. Obwohl sich der Hinweis auf nur ei-
nen Reifen bezieht, ist es doch ratsam, alle Reifen zu überprü-
fen.
– Reifendruck korrigieren ⇒ Seite 255
Ausführliche Informationen zur Reifendruckkontrollanzeige siehe
⇒ Seite 254. 
Geschwindigkeitsregelung (Geschwindigkeitsregelanlage)*

Die Kontrollleuchte  im Kombiinstrument leuchtet, wenn sich die Ge-
schwindigkeitsregelanlage im Regelmodus befindet. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

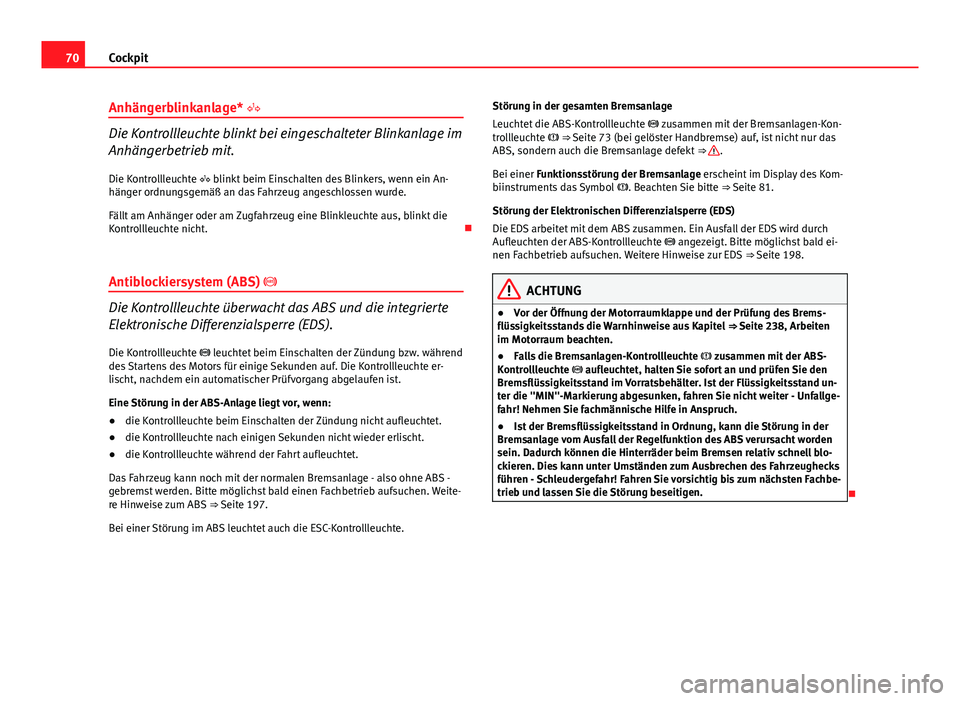

70Cockpit
Anhängerblinkanlage* 
Die Kontrollleuchte blinkt bei eingeschalteter Blinkanlage im
Anhängerbetrieb mit.
Die Kontrollleuchte  blinkt beim Einschalten des Blinkers, wenn ein An-
hänger ordnungsgemäß an das Fahrzeug angeschlossen wurde.
Fällt am Anhänger oder am Zugfahrzeug eine Blinkleuchte aus, blinkt die
Kontrollleuchte nicht. 
Antiblockiersystem (ABS) 
Die Kontrollleuchte überwacht das ABS und die integrierte
Elektronische Differenzialsperre (EDS). Die Kontrollleuchte  leuchtet beim Einschalten der Zündung bzw. während
des Startens des Motors für einige Sekunden auf. Die Kontrollleuchte er-
lischt, nachdem ein automatischer Prüfvorgang abgelaufen ist.
Eine Störung in der ABS-Anlage liegt vor, wenn:
● die Kontrollleuchte beim Einschalten der Zündung nicht aufleuchtet.
● die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
● die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weite-
re Hinweise zum ABS ⇒ Seite 197.
Bei einer Störung im ABS leuchtet auch die ESC-Kontrollleuchte. Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Kon-
trollleuchte  ⇒  Seite 73 (bei gelöster Handbremse) auf, ist nicht nur das
ABS, sondern auch die Bremsanlage defekt ⇒ 
.
Bei einer Funktionsstörung der Bremsanlage erscheint im Display des Kom-
biinstruments das Symbol . Beachten Sie bitte ⇒ Seite 81.
Störung der Elektronischen Differenzialsperre (EDS)
Die EDS arbeitet mit dem ABS zusammen. Ein Ausfall der EDS wird durch
Aufleuchten der ABS-Kontrollleuchte  angezeigt. Bitte möglichst bald ei-
nen Fachbetrieb aufsuchen. Weitere Hinweise zur EDS ⇒ Seite 198.
ACHTUNG
● Vor der Öffnung der Motorraumklappe und der Prüfung des Brems-
flüssigkeitsstands die Warnhinweise aus Kapitel ⇒ Seite 238, Arbeiten
im Motorraum beachten.
● Falls die Bremsanlagen-Kontrollleuchte  zusammen mit der ABS-
Kontrollleuchte  aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter. Ist der Flüssigkeitsstand un-
ter die "MIN"-Markierung abgesunken, fahren Sie nicht weiter - Unfallge-
fahr! Nehmen Sie fachmännische Hilfe in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage vom Ausfall der Regelfunktion des ABS verursacht worden
sein. Dadurch können die Hinterräder beim Bremsen relativ schnell blo-
ckieren. Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks
führen - Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbe-
trieb und lassen Sie die Störung beseitigen.

