2008 Seat Cordoba Betriebsanleitung (in German)

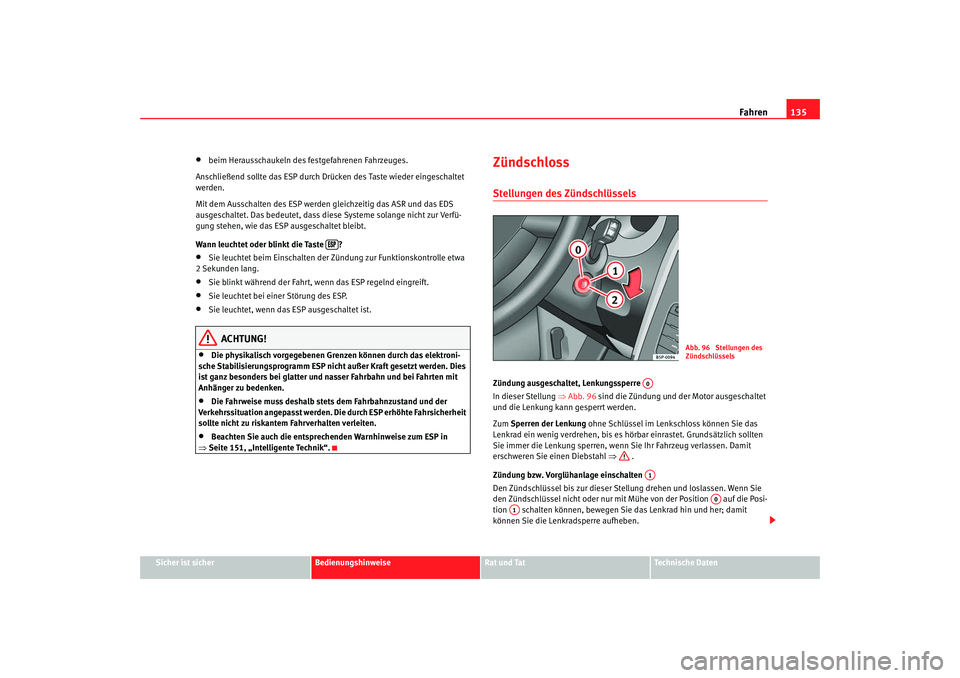

Fahren135
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte das ESP durch Drücken des Taste wieder eingeschaltet
werden.
Mit dem Ausschalten des ESP werden gleichzeitig das ASR und das EDS
ausgeschaltet. Das bedeutet, dass diese Systeme solange nicht zur Verfü-
gung stehen, wie das ESP ausgeschaltet bleibt.
Wann leuchtet oder blinkt die Taste ?
•
Sie leuchtet beim Einschalten der Zü ndung zur Funktionskontrolle etwa
2 Sekunden lang.
•
Sie blinkt während der Fahrt, wenn das ESP regelnd eingreift.
•
Sie leuchtet bei ei ner Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
ACHTUNG!
•
Die physikalisch vorgegebenen Grenzen können durch das elektroni-
sche Stabilisierungsprogramm ESP nicht außer Kraft gesetzt werden. Dies
ist ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
•
Beachten Sie auch die entsprechenden Warnhinweise zum ESP in
⇒ Seite 151, „Intelligente Technik“.
ZündschlossStellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 96 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig verdrehen, bis es hö rbar einrastet. Grundsätzlich sollten
Sie immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit
erschweren Sie einen Diebstahl ⇒ .
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zur dieser Stel lung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Si e das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.

Abb. 96 Stellungen des
Zündschlüssels
A0A1
A0
A1
COR_ALE_0707 Seite 135 Mittwoch, 1. August 2007 5:47 17

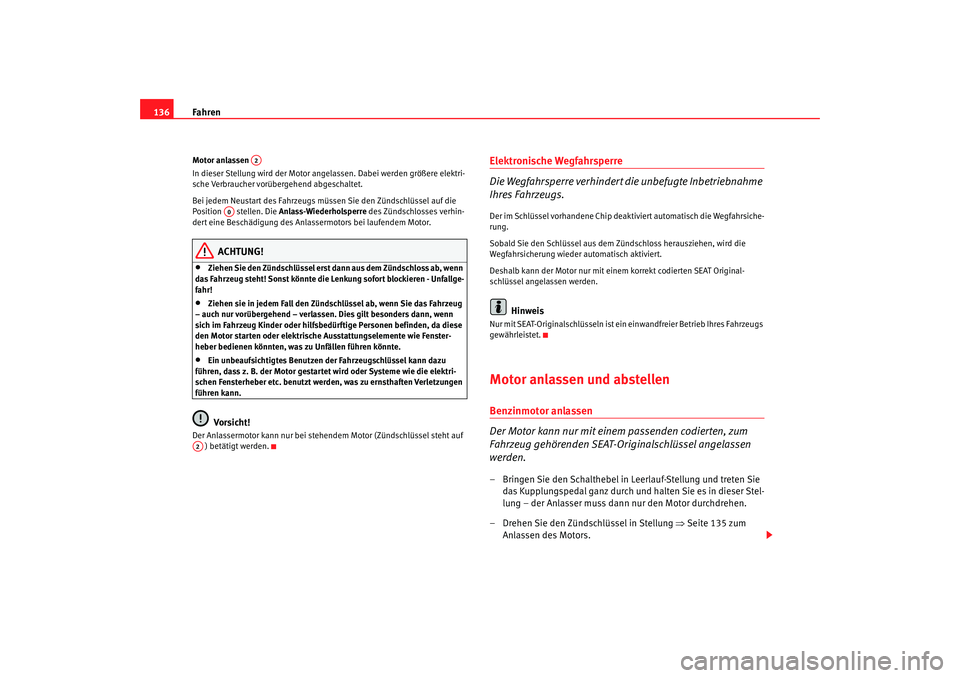

Fahren
136Motor anlassen
In dieser Stellung wird der Motor ange lassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•
Ziehen Sie den Zündschlüssel erst dann aus dem Zündschloss ab, wenn
das Fahrzeug steht! Sonst könnte die Lenkung sofort blockieren - Unfallge-
fahr!
•
Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.
•
Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z. B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vorsicht!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deak tiviert automatisch die Wegfahrsiche-
rung.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten SEAT Original-
schlüssel angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellenBenzinmotor anlassen
Der Motor kann nur mit eine m passenden codierten, zum
Fahrzeug gehörenden SEAT-Ori ginalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 135 zum
Anlassen des Motors.
A2
A0
A2
COR_ALE_0707 Seite 136 Mittwoch, 1. August 2007 5:47 17

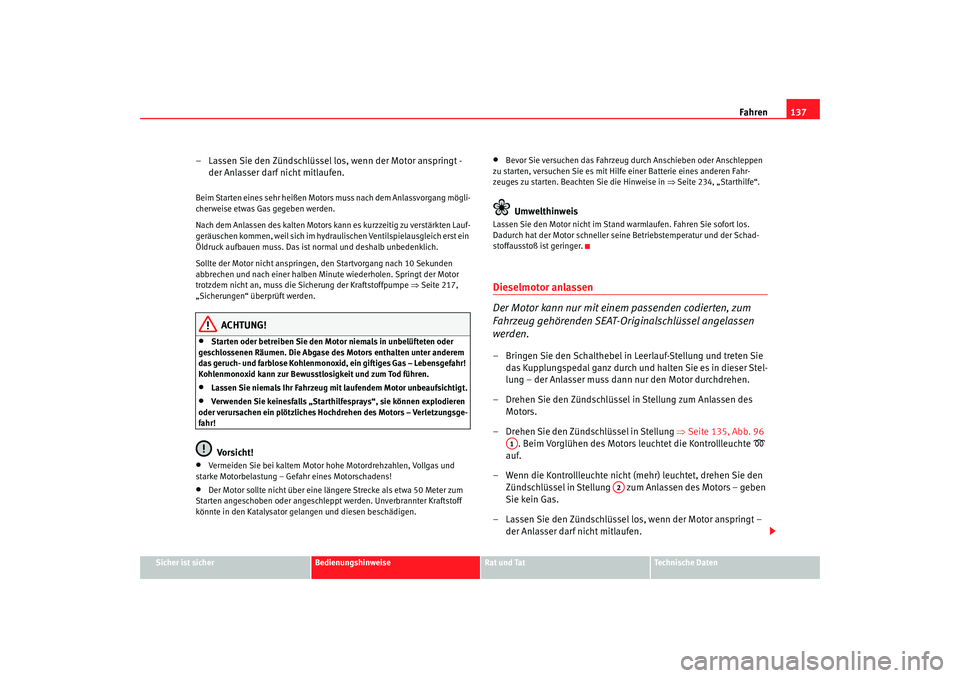

Fahren137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt -
der Anlasser darf nicht mitlaufen.Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors ka nn es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Mi nute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 217,
„Sicherungen“ überprüft werden.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors – Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine lä ngere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gela ngen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 234, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur und der Schad-
stoffausstoß ist geringer.Dieselmotor anlassen
Der Motor kann nur mit einem passenden codierten, zum
Fahrzeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 135, Abb. 96
. Beim Vorglühen des Motors leuchtet die Kontrollleuchte


auf.
– Wenn die Kontrollleuchte nicht (mehr) leuchtet, drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors – geben
Sie kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.
A1
A2
COR_ALE_0707 Seite 137 Mittwoch, 1. August 2007 5:47 17

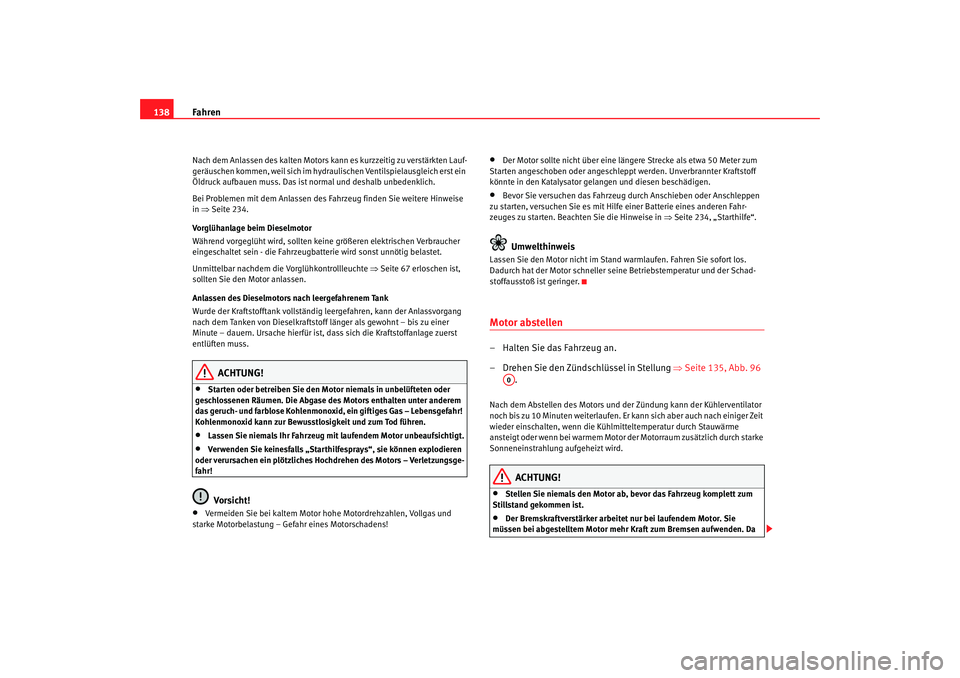

Fahren
138Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydra ulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahrzeug finden Sie weitere Hinweise
in ⇒ Seite 234.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte ⇒Seite 67 erloschen ist,
sollten Sie den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Tank
Wurde der Kraftstofftank vollständig leergefahren, kann der Anlassvorgang
nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•
Starten oder betreiben Sie den Moto r niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors – Verletzungsge-
fahr!Vorsicht!
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batte rie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 234, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur und der Schad-
stoffausstoß ist geringer.Motor abstellen– Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 135, Abb. 96
.Nach dem Abstellen des Motors und der Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•
Stellen Sie niemals den Motor ab, bevor das Fahrzeug komplett zum
Stillstand gekommen ist.
•
Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da A0
COR_ALE_0707 Seite 138 Mittwoch, 1. August 2007 5:47 17

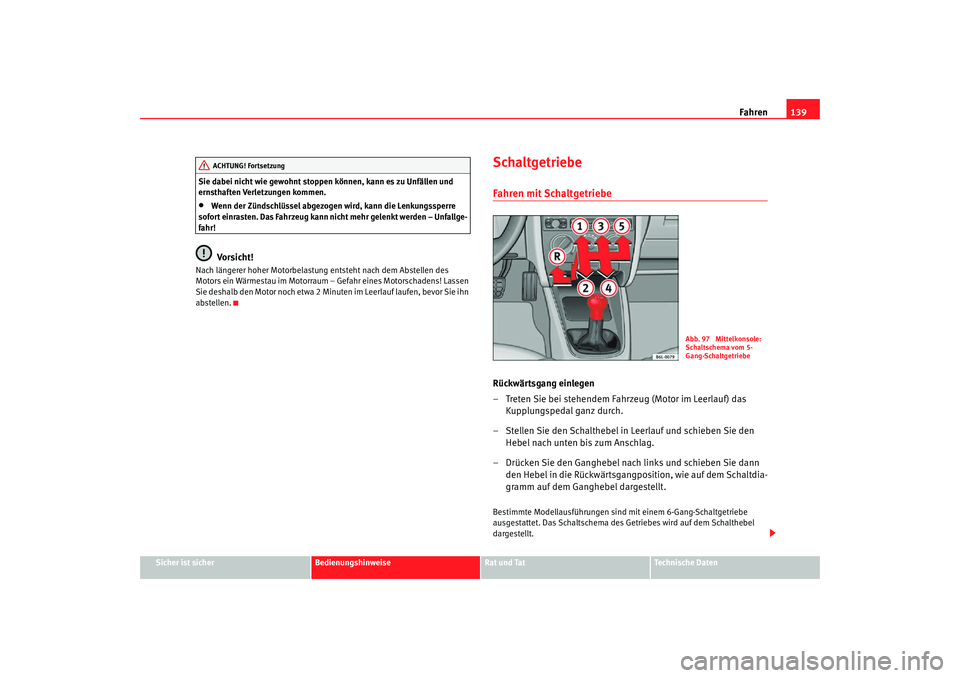

Fahren139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.
•
Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!Vorsicht!
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.
SchaltgetriebeFahren mit SchaltgetriebeRückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und schieben Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Ganghebel nach links und schieben Sie dann den Hebel in die Rückwärtsgangposition, wie auf dem Schaltdia-
gramm auf dem Ganghebel dargestellt.Bestimmte Modellausführungen sind mit einem 6-Gang-Schaltgetriebe
ausgestattet. Das Schaltschema des Getriebes wird auf dem Schalthebel
dargestellt.
ACHTUNG! Fortsetzung
Abb. 97 Mittelkonsole:
Schaltschema vom 5-
Gang-Schaltgetriebe
COR_ALE_0707 Seite 139 Mittwoch, 1. August 2007 5:47 17

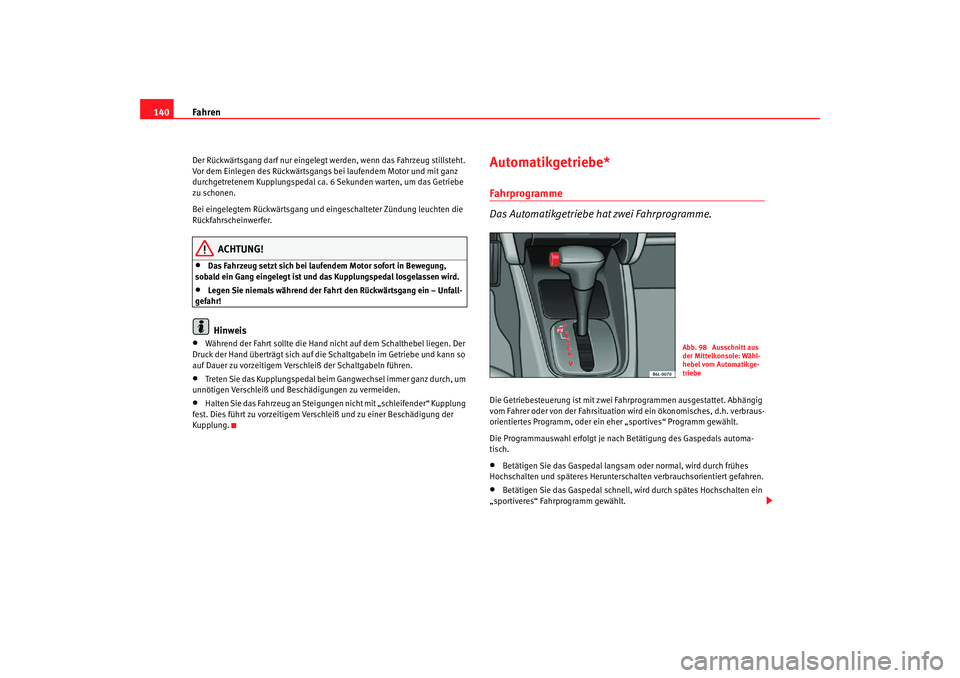

Fahren
140Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrscheinwerfer.
ACHTUNG!
•
Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.
•
Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•
Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.
•
Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.
•
Halten Sie das Fahrzeug an Steigunge n nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Vers chleiß und zu einer Beschädigung der
Kupplung.
Automatikgetriebe*Fahrprogramme
Das Automatikgetriebe hat zwei Fahrprogramme.Die Getriebesteuerung ist mit zwei Fahrprogrammen ausgestattet. Abhängig
vom Fahrer oder von der Fahrsituation wird ein ökonomisches, d.h. verbraus-
orientiertes Programm, oder ein eher „sportives“ Programm gewählt.
Die Programmauswahl erfolgt je nach Betätigung des Gaspedals automa-
tisch.•
Betätigen Sie das Gaspedal langsam oder normal, wird durch frühes
Hochschalten und späteres Heruntersc halten verbrauchsorientiert gefahren.
•
Betätigen Sie das Gaspedal schnell, wird durch spätes Hochschalten ein
„sportiveres“ Fahrprogramm gewählt.
Abb. 98 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
COR_ALE_0707 Seite 140 Mittwoch, 1. August 2007 5:47 17

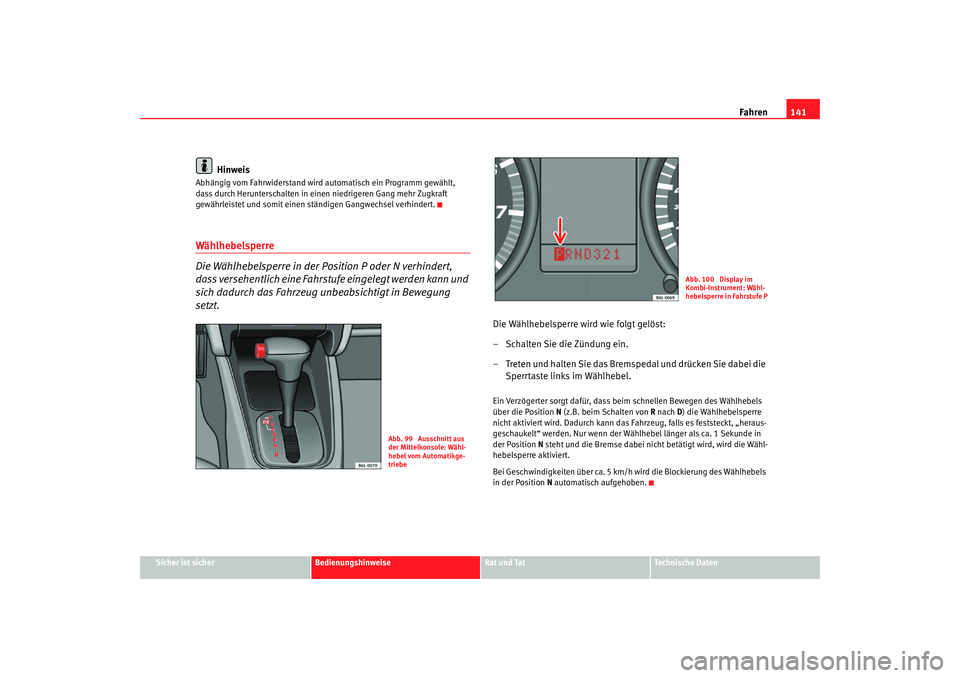

Fahren141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
Abhängig vom Fahrwiderstand wird au tomatisch ein Programm gewählt,
dass durch Herunterschalten in eine n niedrigeren Gang mehr Zugkraft
gewährleistet und somit einen st ändigen Gangwechsel verhindert.Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Ein Verzögerter sorgt dafür, dass beim schnellen Bewegen des Wählhebels
über die Position N (z.B. beim Schalten von R nach D) die Wählhebelsperre
nicht aktiviert wird. Dadurch kann das Fahrzeug, falls es feststeckt, „heraus-
geschaukelt“ werden. Nur wenn der Wählhebel länger als ca. 1 Sekunde in
der Position N steht und die Bremse dabei nicht betätigt wird, wird die Wähl-
hebelsperre aktiviert.
Bei Geschwindigkeiten über ca. 5 km/h wird die Blockierung des Wählhebels
in der Position N automatisch aufgehoben.
Abb. 99 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
Abb. 100 Display im
Kombi-Instrument: Wähl-
hebelsperre in Fahrstufe P
COR_ALE_0707 Seite 141 Mittwoch, 1. August 2007 5:47 17

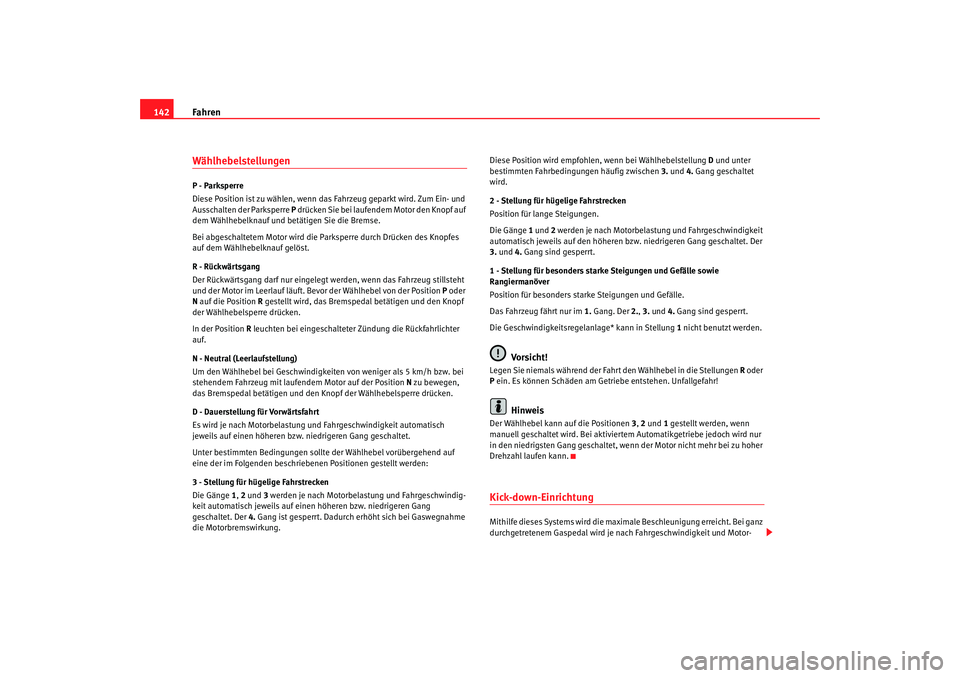

Fahren
142WählhebelstellungenP - Parksperre
Diese Position ist zu wählen, wenn das Fahrzeug geparkt wird. Zum Ein- und
Ausschalten der Parksperre P drücken Sie bei laufendem Motor den Knopf auf
dem Wählhebelknauf und betätigen Sie die Bremse.
Bei abgeschaltetem Motor wird die Parksperre durch Drücken des Knopfes
auf dem Wählhebelknauf gelöst.
R - Rückwärtsgang
Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht
und der Motor im Leerlauf läuft. Be vor der Wählhebel von der Position P oder
N auf die Position R gestellt wird, das Bremspedal betätigen und den Knopf
der Wählhebelsperre drücken.
In der Position R leuchten bei eingeschalteter Zündung die Rückfahrlichter
auf.
N - Neutral (Leerlaufstellung)
Um den Wählhebel bei Geschwindigkeiten von weniger als 5 km/h bzw. bei
stehendem Fahrzeug mit laufen dem Motor auf der Position N zu bewegen,
das Bremspedal betätigen und den Knopf der Wählhebelsperre drücken.
D - Dauerstellung für Vorwärtsfahrt
Es wird je nach Motorbelastung und Fahrgeschwindigkeit automatisch
jeweils auf einen höheren bzw. niedrigeren Gang geschaltet.
Unter bestimmten Bedingungen sollte der Wählhebel vorübergehend auf
eine der im Folgenden beschriebe nen Positionen gestellt werden:
3 - Stellung für hügelige Fahrstrecken
Die Gänge 1, 2 und 3 werden je nach Motorbelastung und Fahrgeschwindig-
keit automatisch jeweils auf einen höheren bzw. niedrigeren Gang
geschaltet. Der 4. Gang ist gesperrt. Dadurch erhöht sich bei Gaswegnahme
die Motorbremswirkung. Diese Position wird empfohlen,
wenn bei Wählhebelstellung D und unter
bestimmten Fahrbedingungen häufig zwischen 3. und 4. Gang geschaltet
wird.
2 - Stellung für hügelige Fahrstrecken
Position für lange Steigungen.
Die Gänge 1 und 2 werden je nach Motorbelastung und Fahrgeschwindigkeit
automatisch jeweils auf den höheren bz w. niedrigeren Gang geschaltet. Der
3. und 4. Gang sind gesperrt.
1 - Stellung für besonders starke Steigungen und Gefälle sowie
Rangiermanöver
Position für besonders starke Steigungen und Gefälle.
Das Fahrzeug fährt nur im 1. Gang. Der 2., 3. und 4. Gang sind gesperrt.
Die Geschwindigkeitsregelanlage* kann in Stellung 1 nicht benutzt werden.
Vorsicht!
Legen Sie niemals während der Fahrt den Wählhebel in die Stellungen R oder
P ein. Es können Schäden am Getriebe entstehen. Unfallgefahr!
Hinweis
Der Wählhebel kann auf die Positionen 3, 2 und 1 gestellt werden, wenn
manuell geschaltet wird. Bei aktiviertem Automatikgetriebe jedoch wird nur
in den niedrigsten Gang geschaltet, we nn der Motor nicht mehr bei zu hoher
Drehzahl laufen kann.Kick-down-EinrichtungMithilfe dieses Systems wird die maximale Beschleunigung erreicht. Bei ganz
durchgetretenem Gaspedal wird je nach Fahrgeschwindigkeit und Motor-
COR_ALE_0707 Seite 142 Mittwoch, 1. August 2007 5:47 17
