2008 Seat Cordoba Betriebsanleitung (in German)

Prüfen und Nachfüllen207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Schneeketten Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingliedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Kett en mit einer Stärke nicht über 9 mm
montiert werden.
Bei Schneekettenbetrieb sollten Sie Ra dmittenblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Beachten Sie die Angaben in der mitgelieferten Montageanleitung des
Schneekettenherstellers.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaf ten, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
COR_ALE_0707 Seite 207 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe
208SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ladeboden aufstellen.
– Entnehmen Sie das Bordwerkzeug bzw. den Wagenheber.Das Bordwerkzeug besteht aus folgenden Teilen•
Wagenheber*
•
Haken zum Abziehen der Integral-Radkappen und der Radzierkappen*
•
Radschlüssel*
•
Umkehrbarer Schraubenzieher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse
•
Adapter für Radschraubensicherung*
Einige der aufgeführten Teile gehören nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Unterstellböcken abgestützt werden. Sonst
besteht Verletzungsgefahr!
Platzsparendes Reserverad (Notrad)*
Das platzsparende Reserverad (Notrad) ist nur für den kurz-
zeitigen Einsatz bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Das Notrad ist nur für den Notfall bis zum Erreichen einer Werkstatt gedacht.
Ersetzen Sie es deshalb so schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades best ehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
ACHTUNG! Fortsetzung
COR_ALE_0707 Seite 208 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet
.
Falls Sie jedoch mit Schneeketten fahren müssen und eine Reifenpanne an
einem Vorderrad haben, so montieren Sie bitte das Notrad anstelle eines
Hinterrades. Das freiwerdende Hinterrad versehen Sie dann mit Schnee-
ketten und montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet
Das Reifenreparaturset besteht aus einem Dichtungsmittel für die Reparatur
der Reifenpanne und aus einem Kompressor zur Erzeugung des für den
Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbe-
schädigungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilf e in Anspruch, wenn eine Reparatur
mit dem Reifendichtmi ttel nicht möglich ist.
Rad wechselnVorarb eiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit
vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
–Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
COR_ALE_0707 Seite 209 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe
210
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Abdeckung des Rades ab. Siehe auch
⇒ Seite 211
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Radkappe wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald als möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald als möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzu gsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
COR_ALE_0707 Seite 210 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

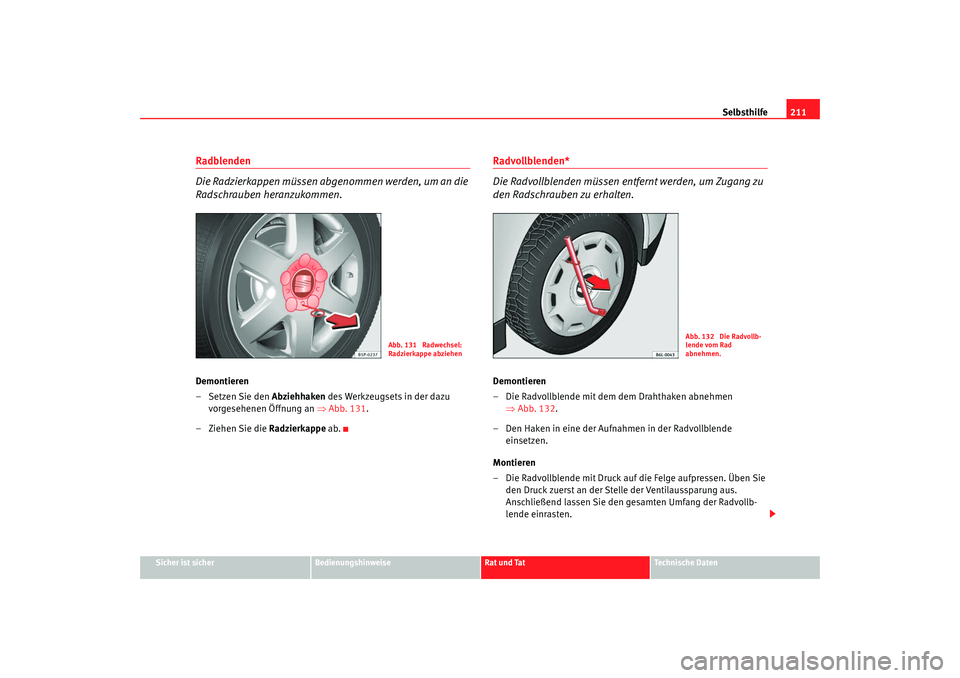

Radblenden
Die Radzierkappen müssen abgenommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung an ⇒Abb. 131 .
– Ziehen Sie die Radzierkappe ab.
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem dem Drahthaken abnehmen
⇒Abb. 132 .
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende einrasten.
Abb. 131 Radwechsel:
Radzierkappe abziehen
Abb. 132 Die Radvollb-
lende vom Rad
abnehmen.
COR_ALE_0707 Seite 211 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe
212Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 133 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube. – Fassen Sie am Schlüsselende an, und drehen Sie die Schraube
nach rechts, bis sie fest angezogen ist.
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht lo ckern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Abb. 133 Radwechsel:
Radschrauben lockern
COR_ALE_0707 Seite 212 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Abb. 134 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Abb. 135 .
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vo rn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Abb. 134. An
jedem Rad ist eine Stelle für den Wagenheber vorgesehen. An anderen
Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutsch t. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergru nd wie z. B. Fliesenboden sollten Sie
eine nicht rutschende Unterlage (z. B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Abb. 134 Aufnahme-
punkte für den Wagen-
heberAbb. 135 Wagenheber
anbringen
COR_ALE_0707 Seite 213 Mittwoch, 1. August 2007 5:47 17

Selbsthilfe
214Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug ab und
legen Sie sie auf sauberem Untergrund ab ⇒Abb. 136 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht fest.
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehergriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebun denen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
Abb. 136 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Abb. 137 Diebstahlhem-
mende Radschrauben
COR_ALE_0707 Seite 214 Mittwoch, 1. August 2007 5:47 17
