2008 Peugeot Partner Tepee Manual del propietario (in Spanish)

141
AYUDA RÁPIDA
8
Cambiar un fusible
CAMBIAR UN FUSIBLE
Las cajas de los fusibles están
situadas :
- en la parte inferior del panel de instrumentos del lado izquierdo
(detrás de la tapa),
- debajo del capó motor (cerca de la batería),
Las designaciones comunicadas
únicamente son las de los fusibles
que puede cambiar el usuario con la
pinza y la de los fusibles de recambio,
situados detrás del
porta-objetos del panel de
instrumentos del lado derecho. Para
cualquier otra intervención, vaya a la
red PEUGEOT.
Quitar y poner un fusibleSustituya siempre un fusible
defectuoso por un fusibles de
calibre equivalente.
A la atención de los
profesionales : para mayor
información sobre los fusibles y
relés, consulte la esquemática de los
"Métodos" en la Red.
PEUGEOT declina toda
responsabilidad en cuanto a gastos
ocasionados para la reparación de
su vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa
los 10 miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y haberlo solucionado.
- Utilice la pinza.

142
Cambiar un fusible

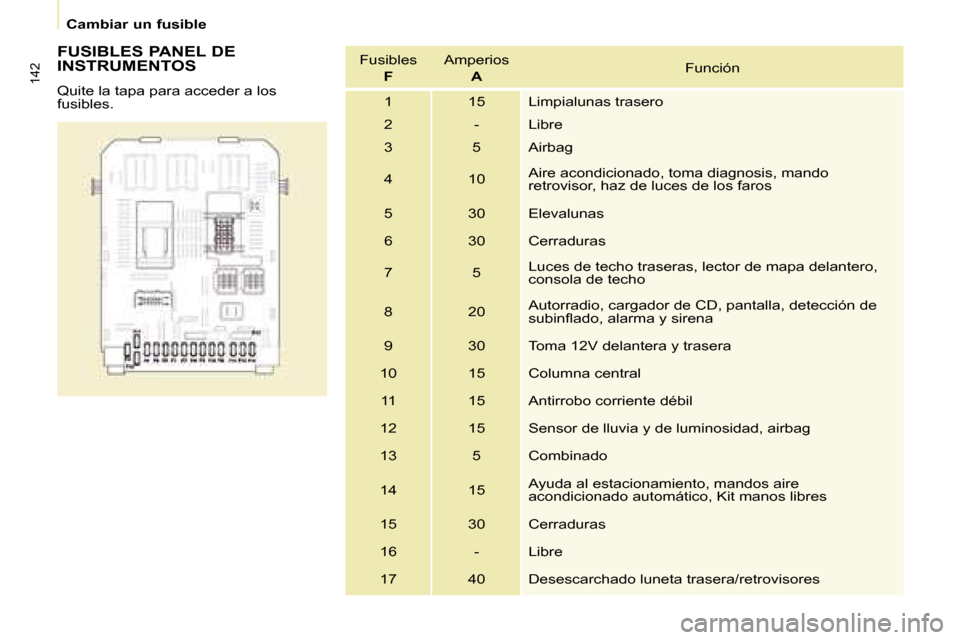

FUSIBLES PANEL DE
INSTRUMENTOS
Quite la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialunas trasero
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma diagnosis, mando
retrovisor, haz de luces de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, cargador de CD, pantalla, detección de
subinlado, alarma y sirena
9 30 Toma 12V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, Kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado luneta trasera/retrovisores

143
AYUDA RÁPIDA
8
Cambiar un fusible

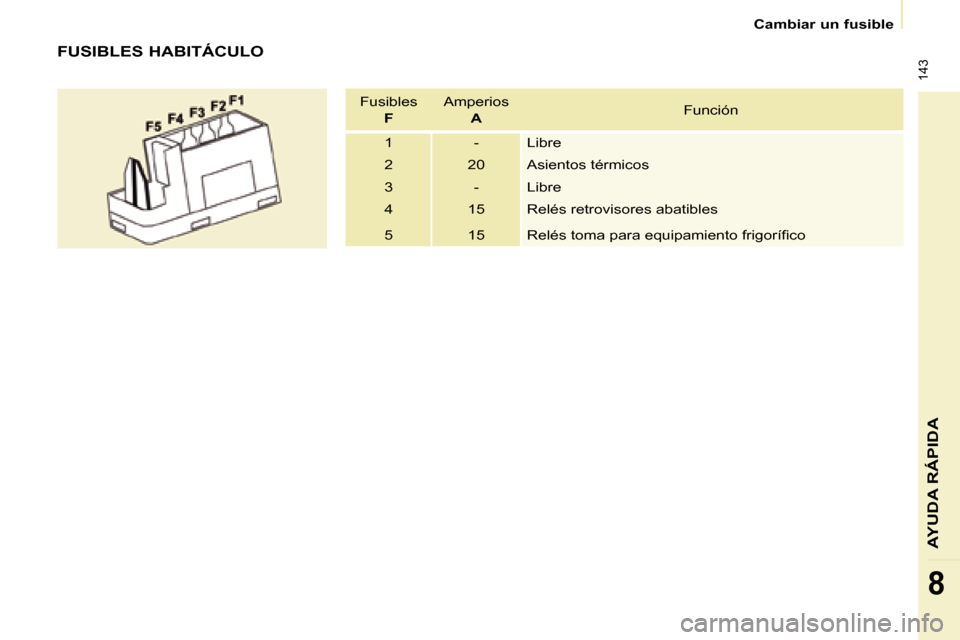

FUSIBLES HABITÁCULOFusibles F Amperios
A Función
1 - Libre
2 20 Asientos térmicos
3 - Libre
4 15 Relés retrovisores abatibles
5 15 Relés toma para equipamiento frigoríico

144
Cambiar un fusible

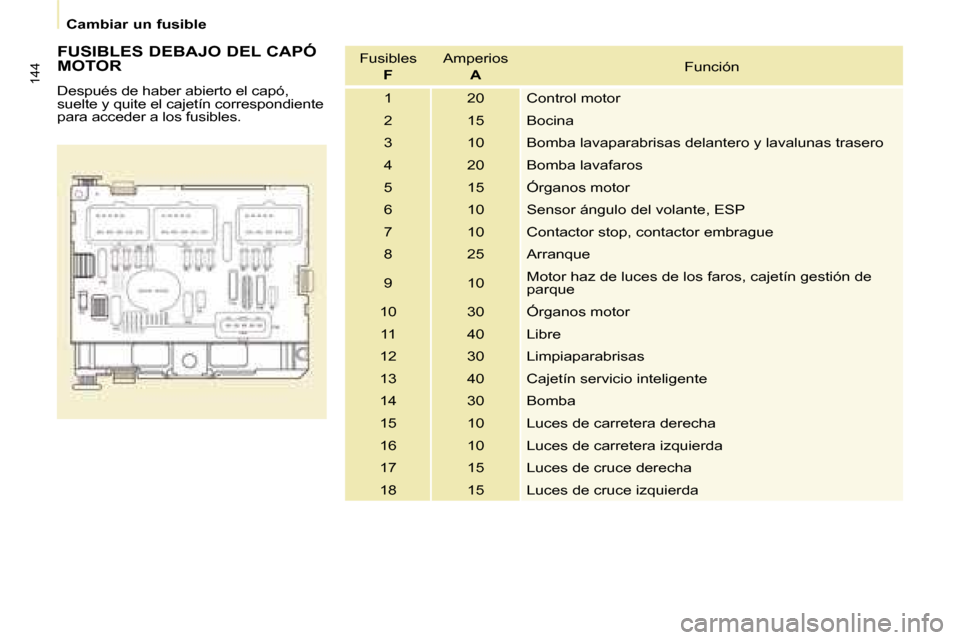

FUSIBLES DEBAJO DEL CAPÓ
MOTOR
Después de haber abierto el capó,
suelte y quite el cajetín correspondiente
para acceder a los fusibles. Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor ángulo del volante, ESP
7 10 Contactor stop, contactor embrague
8 25 Arranque
9 10 Motor haz de luces de los faros, cajetín gestión de
parque
10 30 Órganos motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Cajetín servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

145
AYUDA RÁPIDA
8

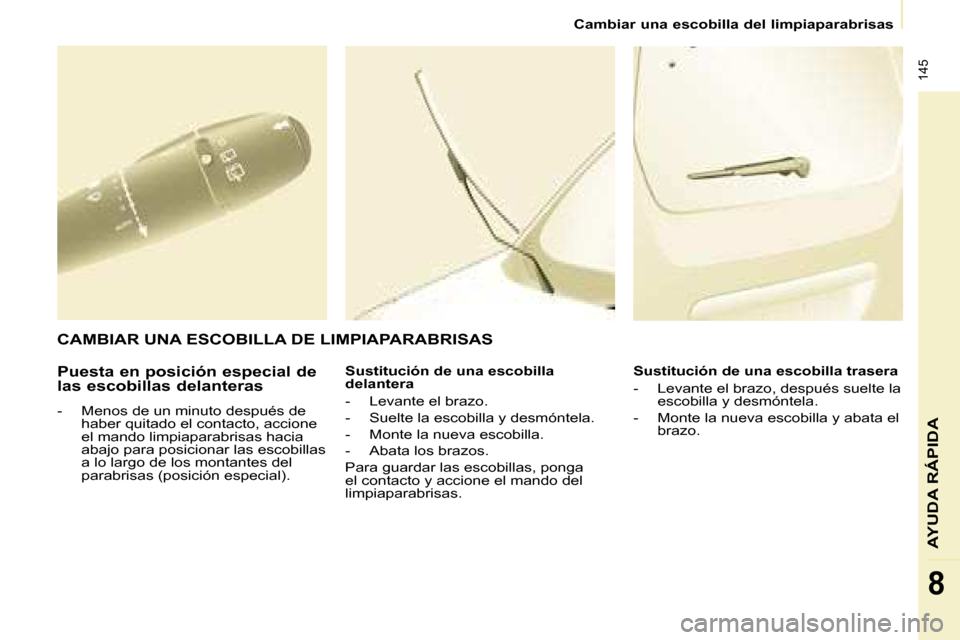

Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

146
Remolcar su vehículo
Sin elevación
(las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.

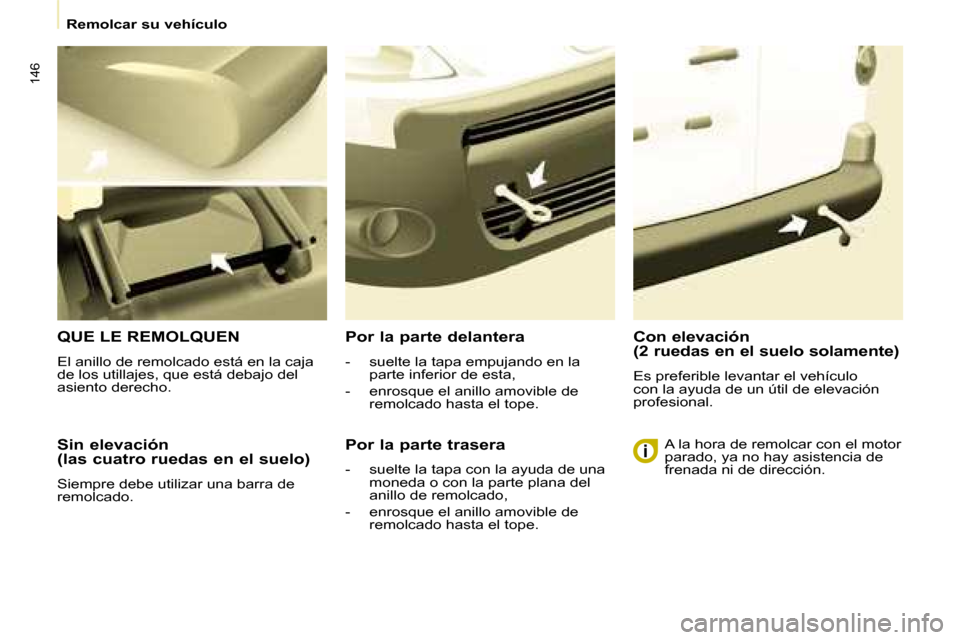

QUE LE REMOLQUEN
El anillo de remolcado está en la caja
de los utillajes, que está debajo del
asiento derecho. Por la parte delantera
- suelte la tapa empujando en la
parte inferior de esta,
- enrosque el anillo amovible de remolcado hasta el tope.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana del
anillo de remolcado,
- enrosque el anillo amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección.
Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.

147
Medio Ambiente
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
protección del medio ambiente.
Le invitamos que consulte en la página
www.peugeot.com, Los motores PEUGEOT Diesel HDi -
inyección directa diesel Common Rail -
tienen la característica de ofrecer
un bajo consumo y de minimizar las
emisiones de CO
2. Más allá de esta
contribución, estos motores aportan
más suavidad en una conducción
particularmente apreciada. - respete los vencimientos de los
mantenimientos, a efectuar en la
red PEUGEOT, habilitada para
almacenar las baterías y los
líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la iabilidad
de los motores y los dispositivos de
antipolución.
el menú < Univers Peugeot >,
el capítulo < Environnement > y
más concretamente consulte el apartado
de l' < Opération Carbone >.
el menú < Univers Peugeot >,
el capítulo < Environnement > y
más concretamente consulte el apartado
de < Visit the nursery of the Fazenda >. Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas :
- adopte un estilo de conducción
preventivo, sin aceleraciones
frecuentes y brutales. Remítase en
esta guía de utilización a los consejos
de "uso correcto", al arranque y a la
parada, al inal del capítulo 2, Remítase en la guía de utilización
a los consejos de "uso correcto",
al arranque y a la parada, al inal
del capítulo 2.

148
