134
Cambiar una rueda- Baje completamente el vehículo plegando el gato, y sáquelo.
- Apriete nuevamente los tornillos de rueda con la manivela, bloquéelos
sin forzar.
- Ponga la rueda a reparar en la cesta. - Enganche la cesta al gancho
y vuelva a subir la cesta con el
tornillo y la manivela.
Nunca se debe meter debajo de
un vehículo levantado con un gato
(utilice una borriqueta). No utilice
una atornilladora en vez de la manivela
desmonta rueda.
5. MONTAJE DE LA RUEDA DE
REPUESTO
- Ponga la rueda en su sitio en el cubo y empiece a atornillarla con la
mano.
- Efectúe un primer apriete con la ayuda de la manivela desmonta
ruedas.

135
AYUDA RÁPIDA
8
Anti-nieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5 sin olvidar de
poner el embellecedor de la rueda.
La rueda de repuesto no ha sido
concebida para circular en largas
distancias, haga que le controlen
rápidamente el par de apriete de los
tornillos y la presión de la rueda de
repuesto en la red PEUGEOT. Haga
igualmente que le reparen y monten
la rueda original lo más rápidamente
posible en la red PEUGEOT. Capítulo 9, parte "Elementos de
identiicación" para localizar la
etiqueta de los neumáticos.
OBTURADOR MÓVIL
ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B.
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes
delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
Capítulo 2, parte "Puesto de
conducción", capítulo "Detección
de subinlado" para las
recomendaciones después de cambiar
una rueda que tiene un sensor de
detección de subinlado.
Cuando la temperatura exterior
es superior a 10 ºC (sin riesgo de
caída de nieve), no olvide retirar el
obturador amovible antinieve.

135
AYUDA RÁPIDA
8
Anti-nieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5 sin olvidar de
poner el embellecedor de la rueda.
La rueda de repuesto no ha sido
concebida para circular en largas
distancias, haga que le controlen
rápidamente el par de apriete de los
tornillos y la presión de la rueda de
repuesto en la red PEUGEOT. Haga
igualmente que le reparen y monten
la rueda original lo más rápidamente
posible en la red PEUGEOT. Capítulo 9, parte "Elementos de
identiicación" para localizar la
etiqueta de los neumáticos.
OBTURADOR MÓVIL
ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B.
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes
delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
Capítulo 2, parte "Puesto de
conducción", capítulo "Detección
de subinlado" para las
recomendaciones después de cambiar
una rueda que tiene un sensor de
detección de subinlado.
Cuando la temperatura exterior
es superior a 10 ºC (sin riesgo de
caída de nieve), no olvide retirar el
obturador amovible antinieve.

136
Cambiar una lámpara
CAMBIAR UNA LÁ MPARA
Tipo A
Lámpara totalmente de
cristal : tire suavemente
ya que va montada a
presión.

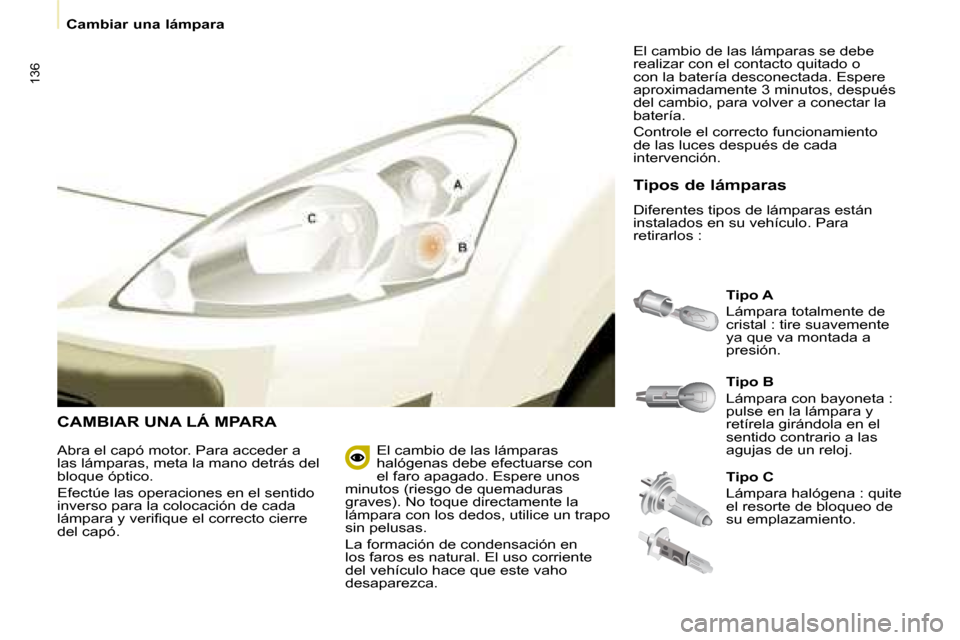

Tipos de lámparas
Diferentes tipos de lámparas están
instalados en su vehículo. Para
retirarlos :
Abra el capó motor. Para acceder a
las lámparas, meta la mano detrás del
bloque óptico.
Efectúe las operaciones en el sentido
inverso para la colocación de cada
lámpara y veriique el correcto cierre
del capó. Tipo C
Lámpara halógena : quite
el resorte de bloqueo de
su emplazamiento.
Tipo B
Lámpara con bayoneta :
pulse en la lámpara y
retírela girándola en el
sentido contrario a las
agujas de un reloj.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un trapo
sin pelusas.
La formación de condensación en
los faros es natural. El uso corriente
del vehículo hace que este vaho
desaparezca. El cambio de las lámparas se debe
realizar con el contacto quitado o
con la batería desconectada. Espere
aproximadamente 3 minutos, después
del cambio, para volver a conectar la
batería.
Controle el correcto funcionamiento
de las luces después de cada
intervención.

137
AYUDA RÁPIDA
8
Cambiar una lámpara
3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Quite la tapa tirando de la lengüeta de goma blanda.
- Gire el porta-lámparas un cuarto de vuelta, en el sentido contrario
a las agujas de un reloj.
- Quite el porta-lámparas pulsando ligeramente encima y girando en
el sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.
2.
Luces de posición
Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Saque el porta-lámparas montado a presión tirando del
conector.
- Sustituya la lámpara.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

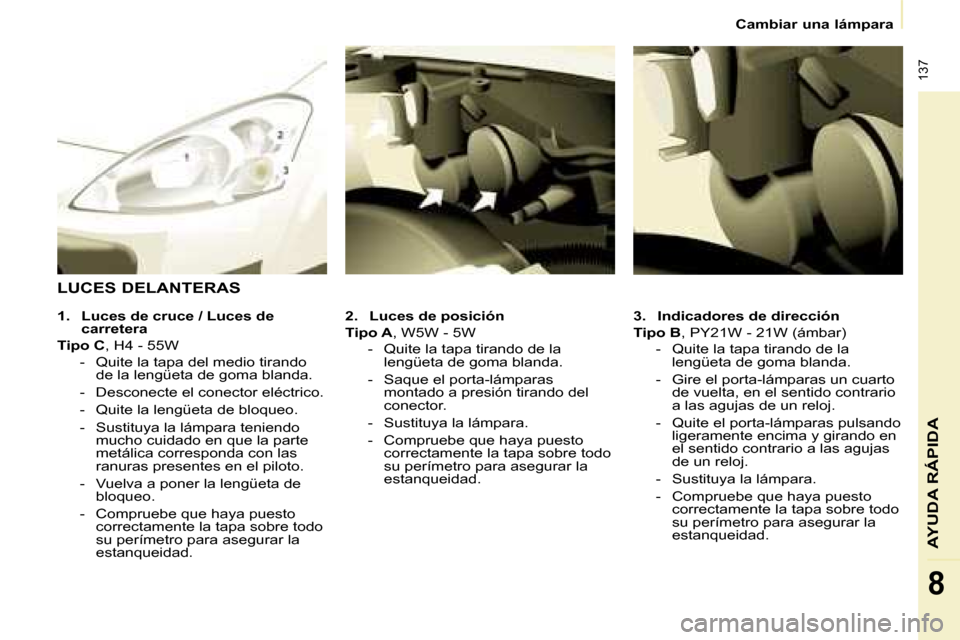

LUCES DELANTERAS
1.
Luces de cruce / Luces de
carretera
Tipo C , H4 - 55W
- Quite la tapa del medio tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite la lengüeta de bloqueo.
- Sustituya la lámpara teniendo mucho cuidado en que la parte
metálica corresponda con las
ranuras presentes en el piloto.
- Vuelva a poner la lengüeta de bloqueo.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

138
Cambiar una lámpara

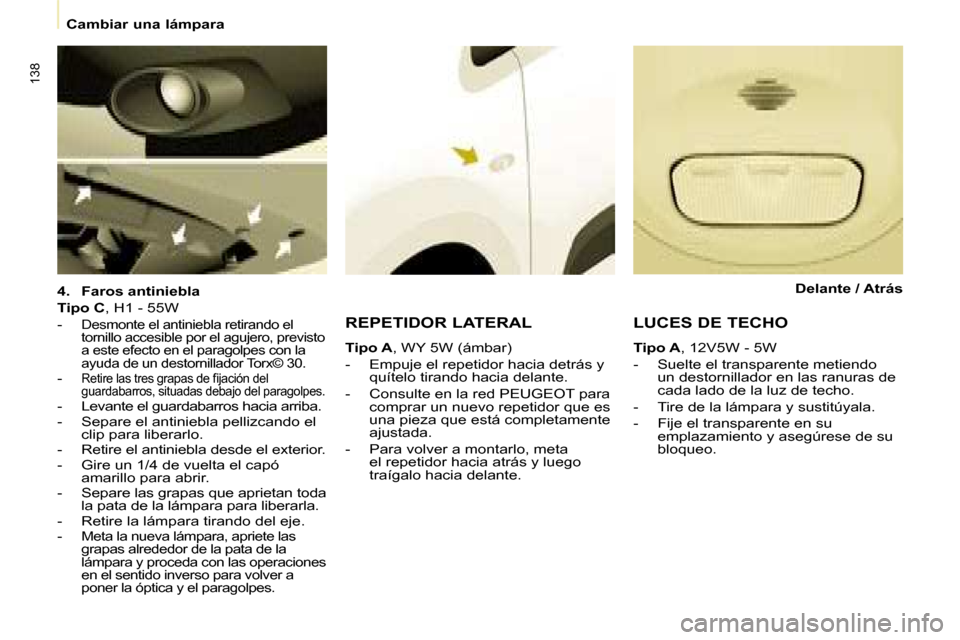

4. Faros antiniebla
Tipo C , H1 - 55W
-
Desmonte el antiniebla retirando el
tornillo accesible por el agujero, previsto
a este efecto en el paragolpes con la
ayuda de un destornillador Torx© 30.
- Retire las tres grapas de ijación del
guardabarros, situadas debajo del paragolpes.
- Levante el guardabarros hacia arriba.
- Separe el antiniebla pellizcando el clip para liberarlo.
- Retire el antiniebla desde el exterior.
- Gire un 1/4 de vuelta el capó amarillo para abrir.
- Separe las grapas que aprietan toda la pata de la lámpara para liberarla.
- Retire la lámpara tirando del eje.
-
Meta la nueva lámpara, apriete las
grapas alrededor de la pata de la
lámpara y proceda con las operaciones
en el sentido inverso para volver a
poner la óptica y el paragolpes.
REPETIDOR LATERAL
Tipo A , WY 5W (ámbar)
- Empuje el repetidor hacia detrás y quítelo tirando hacia delante.
- Consulte en la red PEUGEOT para comprar un nuevo repetidor que es
una pieza que está completamente
ajustada.
- Para volver a montarlo, meta el repetidor hacia atrás y luego
traígalo hacia delante. LUCES DE TECHO
Tipo A
, 12V5W - 5W
- Suelte el transparente metiendo un destornillador en las ranuras de
cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo. Delante / Atrás

139
AYUDA RÁPIDA
8
Cambiar una lámpara

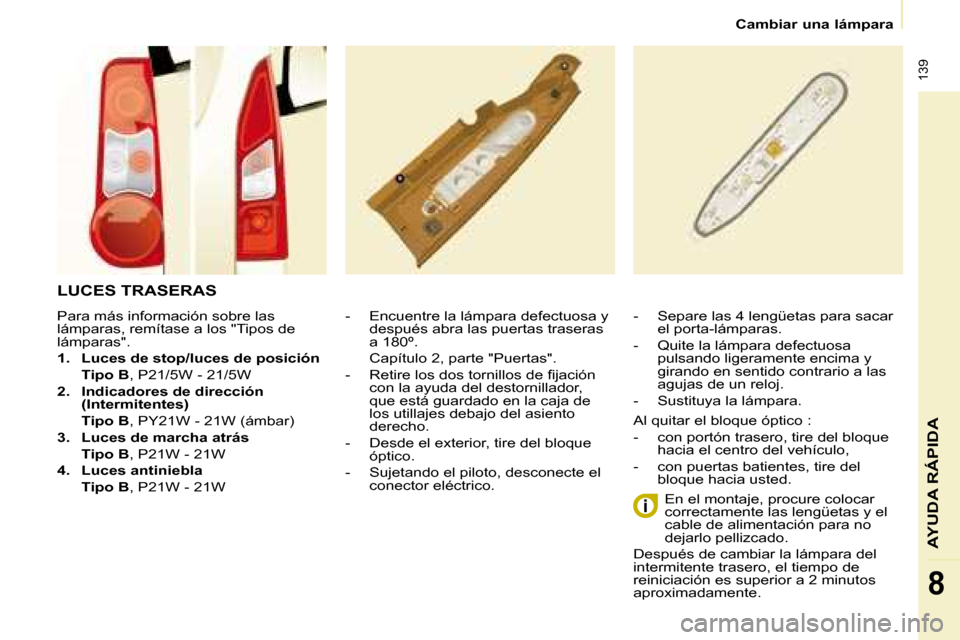

LUCES TRASERAS
- Encuentre la lámpara defectuosa y después abra las puertas traseras
a 180º.
Capítulo 2, parte "Puertas".
- Retire los dos tornillos de ijación con la ayuda del destornillador,
que está guardado en la caja de
los utillajes debajo del asiento
derecho.
- Desde el exterior, tire del bloque óptico.
- Sujetando el piloto, desconecte el conector eléctrico.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo pellizcado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reiniciación es superior a 2 minutos
aproximadamente.
- Separe las 4 lengüetas para sacar
el porta-lámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y
girando en sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de stop/luces de posición
Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
(Intermitentes)
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W Al quitar el bloque óptico :
- con portón trasero, tire del bloque
hacia el centro del vehículo,
- con puertas batientes, tire del bloque hacia usted.

140
Cambiar una lámpara

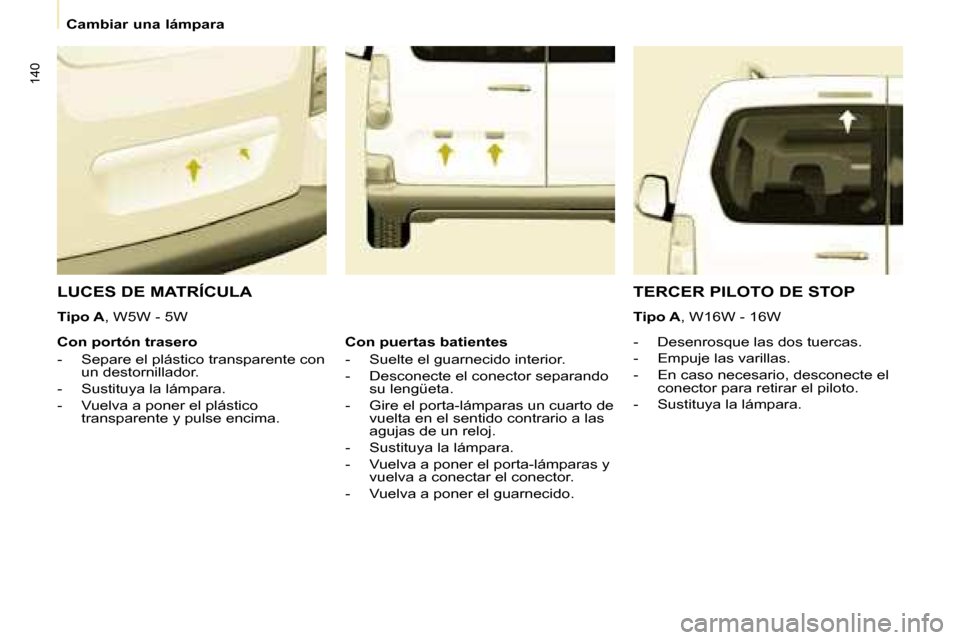

LUCES DE MATRÍCULA
Tipo A, W5W - 5W
- Desenrosque las dos tuercas.
- Empuje las varillas.
- En caso necesario, desconecte el conector para retirar el piloto.
- Sustituya la lámpara.
Con portón trasero
- Separe el plástico transparente con
un destornillador.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
TERCER PILOTO DE STOP
Tipo A , W16W - 16W
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Gire el porta-lámparas un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
- Vuelva a poner el porta-lámparas y vuelva a conectar el conector.
- Vuelva a poner el guarnecido.
