2008 Peugeot Partner Instruktionsbog (in Danish)

132
Udskiftning af et vinduesviskerblad
Indstilling af vinduesviskerne
foran i speciel position
- Vip viskerarmen nedad, og indstil bladene langs med siderne af
forruden (speciel position). Det skal
gøres mindre end et minut efter, at
tændingen er slået fra. Udskiftning af et viskerblad foran
- Løft viskerarmen
- Klips bladet af, og afmonter det
- Sæt det nye blad på
- Vip viskerarmen ind.
Slå tændingen til, og aktiver
vinduesviskerne, så de føres på plads. Udskiftning af viskerbladet bag
- Løft viskerarmen, og clips bladet af.
- Sæt det nye blad på, og vip
viskerarmen ind igen.
UDSKIFTNING AF VISKERBLAD

133
HURTIG HJÆLP
8
Bugsering af bilen
Uden at løfte bilen (kørsel på
alle fire hjul)
Der skal altid anvendes en
slæbestang.
BUGSERINGForfra
- Klips det nederste af dækslet af ved hjælp af den lade del på bugseringsøjet.
- Skru det løse bugseringsøje helt fast.
Bagfra
- Klips dækslet af ved hjælp af en mønt eller den lade del på
bugseringsøjet.
- Skru det løse bugseringsøje helt fast. Ved bugsering med slukket motor
virker servobremsesystemet og
servostyringen ikke.
Ved at løfte bilen (kørsel på kun
2 hjul)
Det anbefales at løfte bilen ved hjælp
af et løfteredskab, der løfter hjulene.
Bugseringsøjet ligger i værktøjskassen
under højre sæde.

134
Mål

135
Mål
TEKNISKE SPECIFIKATIONER
9

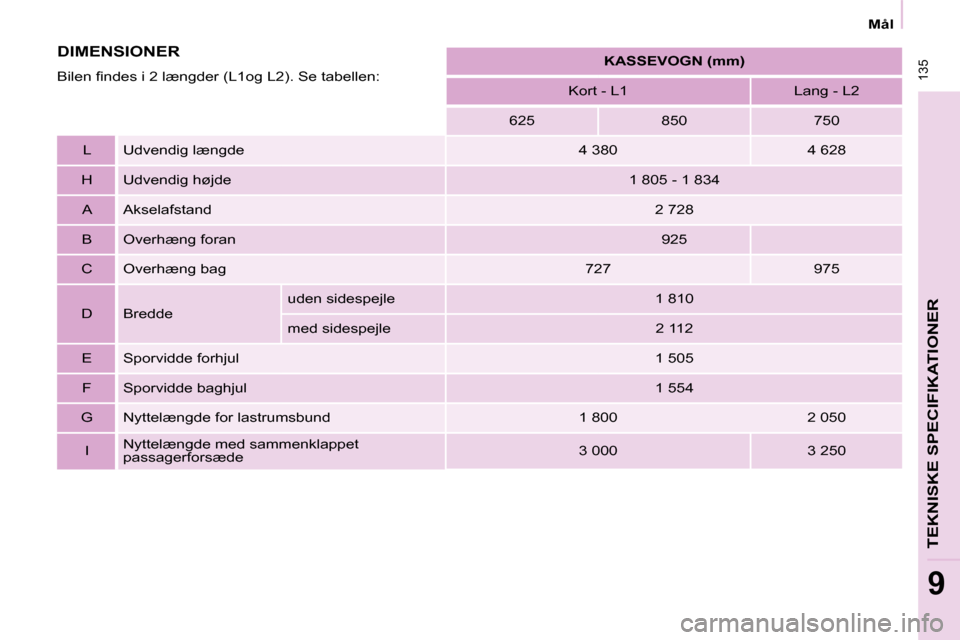

KASSEVOGN (mm)
Kort - L1 Lang - L2
625 850 750
L Udvendig længde 4 380 4 628
H Udvendig højde 1 805 - 1 834
A Akselafstand 2 728
B Overhæng foran 925
C Overhæng bag 727 975
D Bredde uden sidespejle
1 810
med sidespejle 2 112
E Sporvidde forhjul 1 505
F Sporvidde baghjul 1 554
G Nyttelængde for lastrumsbund 1 800 2 050
I Nyttelængde med sammenklappet
passagerforsæde 3 000 3 250DIMENSIONER
Bilen indes i 2 længder (L1og L2). Se tabellen:

136
Mål
BAGDØRE (mm)
L1 - 625 L1 - 850 L2
M Maks. grænse med dækstørrelse 195/65 R15 584 609 612
Fløjdøre Bagklap
Lille Stor
N Nyttehøjde ved åbning (under stålplade) 1 148 1 313
O Bredde 495 543 1 582

137
Mål
TEKNISKE SPECIFIKATIONER
9
SIDESKYDEDØRE (mm)
L1 L2
P Nyttehøjde 1 100
Q Nyttebredde 650
- Højde under løftet bagklap 1 892

138
Mål
LAVT CHASSIS (mm)
L Udvendig længde 4 237
H Udvendig højde 1 821 - 1 822
A Akselafstand 2 728
B Overhæng foran 925
C Overhæng bag 584
D Bredde (uden sidespejle) 1 810
E Sporvidde forhjul 1 505
F Sporvidde baghjul 1 554

139
TEKNISKE SPECIFIKATIONER
9
Vægte
VÆGT OG ANHÆNGERLAST (I KG)
Generelt
De angivne værdier for tilladt
totalvægt og for, hvor meget last der
kan trækkes, gælder op til en højde
på maks. 1 000 meter. Lasten bør
reduceres med 10 % for hver
1 000 meter ekstra.MTRA: Tilladt totalvægt med
anhænger
MTAC: Tilladt totalvægt
MOM: Egenvægt i driftsklar stand
CVA: Lodret last på anhænger.
Det trækkende køretøj må ikke køre
hurtigere end 80 km/t (overhold
gældende lovgivning i landet).
Totalvægten for anhænger med
bremser kan forøges inden for den
tilladte totalvægt, hvis den tekniske
tilladte totalvægt for det trækkende
køretøj reduceres tilsvarende. Bemærk
at det trækkende køretøjs vejgreb kan
forringes, hvis køretøjet ikke er lastet. Høje udetemperaturer kan medføre,
at køretøjets ydeevne forringes
for at beskytte motoren. Når
udetemperaturen er over 37 °C, bør
totalvægten derfor begrænses.
For yderligere information henvises der
til din registreringsattest.
Det er vigtigt at overholde den
lovbestemte tilladte anhængerlast
i hvert land. Kontakt et PEUGEOT
værksted for at kende din bils
muligheder for træk og dens tilladte
totalvægt med anhænger.
