2008 Peugeot Boxer Manual del propietario (in Spanish)

140
Cambiar un fusible
Fusibles A (amperios) Función54 - No utilizado
55 15 Asientos térmicos
56 15 Toma 12 V trasera - Encendedor de cigarrillos
57 10 Motor ventilación/calefacción debajo del asiento co nductor
58 10 Indicadores de dirección
59 - No utilizado
60 - No utilizado
61 - No utilizado
62 - No utilizado
63 10 Conmutador calefacción adicional programable
64 - No utilizado
65 30 Pulsador trasero

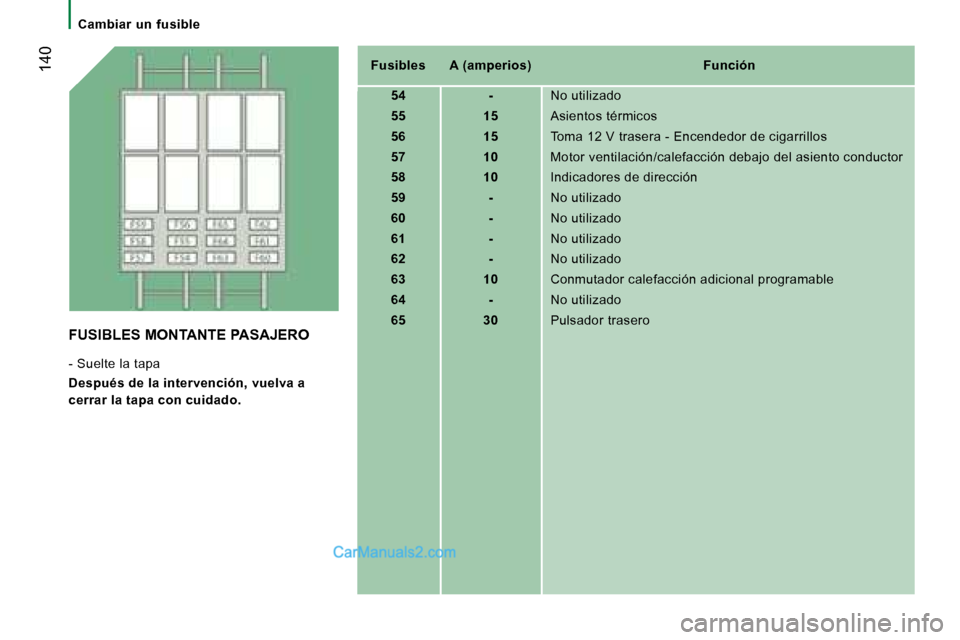

FUSIBLES MONTANTE PASAJERO
- Suelte la tapa
Después de la intervención, vuelva a
cerrar la tapa con cuidado.

141
AYUDA RÁPIDA
8
Cambiar un fusible

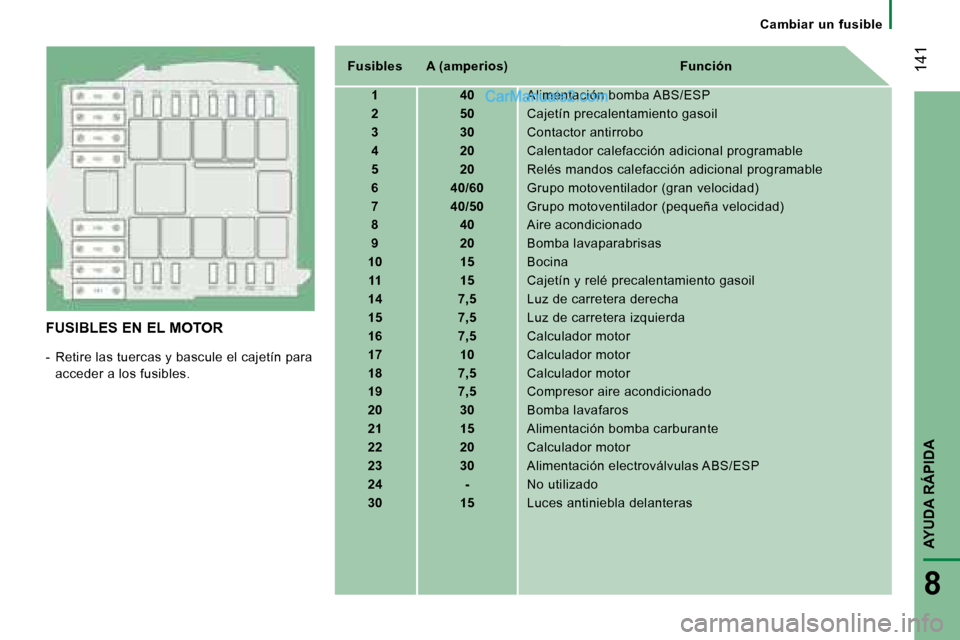

FUSIBLES EN EL MOTOR
- Retire las tuercas y bascule el cajetín para
acceder a los fusibles. Fusibles A (amperios) Función
1 40 Alimentación bomba ABS/ESP
2 50 Cajetín precalentamiento gasoil
3 30 Contactor antirrobo
4 20 Calentador calefacción adicional programable
5 20 Relés mandos calefacción adicional programable
6 40/60 Grupo motoventilador (gran velocidad)
7 40/50 Grupo motoventilador (pequeña velocidad)
8 40 Aire acondicionado
9 20 Bomba lavaparabrisas
10 15 Bocina
11 15 Cajetín y relé precalentamiento gasoil
14 7,5 Luz de carretera derecha
15 7,5 Luz de carretera izquierda
16 7,5 Calculador motor
17 10 Calculador motor
18 7,5 Calculador motor
19 7,5 Compresor aire acondicionado
20 30 Bomba lavafaros
21 15 Alimentación bomba carburante
22 20 Calculador motor
23 30 Alimentación electroválvulas ABS/ESP
24 - No utilizado
30 15 Luces antiniebla delanteras

142

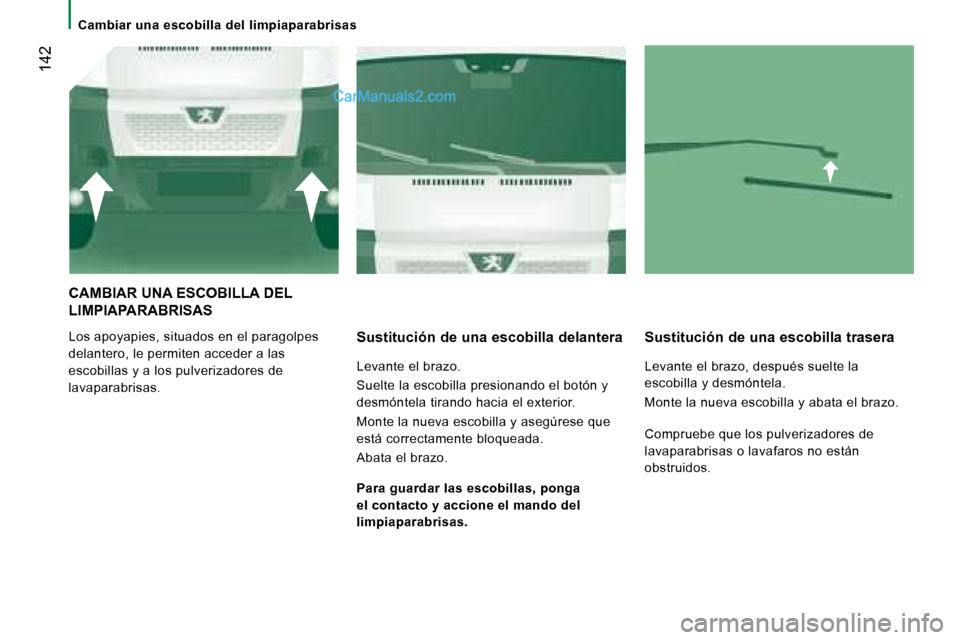

Cambiar una escobilla del limpiaparabrisas
CAMBIAR UNA ESCOBILLA DEL
LIMPIAPARABRISAS
Los apoyapies, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.Sustitución de una escobilla delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese que
está correctamente bloqueada.
Abata el brazo.Sustitución de una escobilla trasera
Levante el brazo, después suelte la
escobilla y desmóntela.
Monte la nueva escobilla y abata el brazo.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.

143
AYUDA RÁPIDA
8

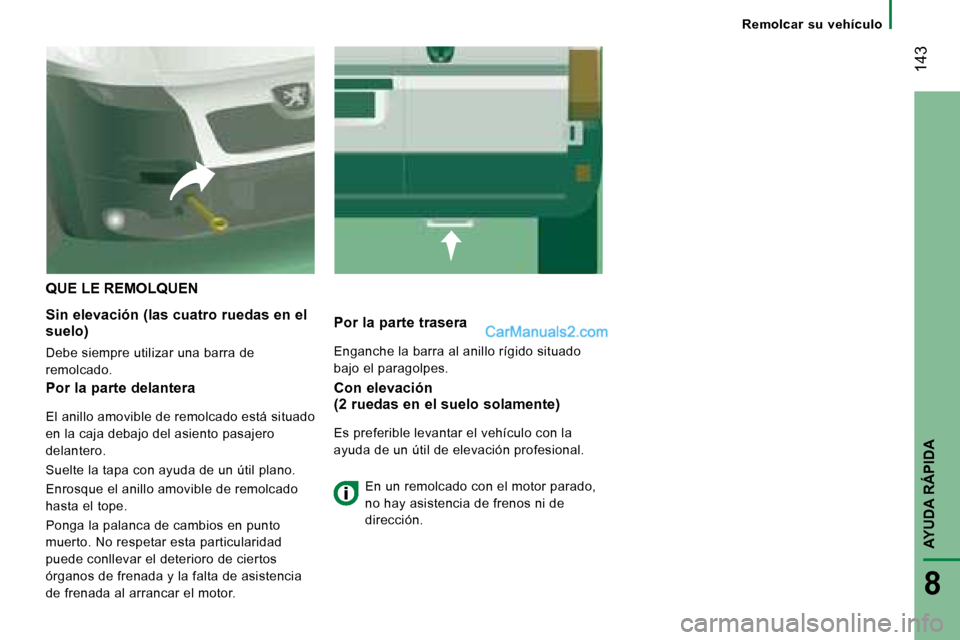

Remolcar su vehículo
QUE LE REMOLQUEN
Sin elevación (las cuatro ruedas en el
suelo)
Debe siempre utilizar una barra de
remolcado. Por la parte trasera
Enganche la barra al anillo rígido situado
bajo el paragolpes.
Por la parte delantera
El anillo amovible de remolcado está situado
en la caja debajo del asiento pasajero
delantero.
Suelte la tapa con ayuda de un útil plano.
Enrosque el anillo amovible de remolcado
hasta el tope.
Ponga la palanca de cambios en punto
muerto. No respetar esta particularidad
puede conllevar el deterioro de ciertos
órganos de frenada y la falta de asistencia
de frenada al arrancar el motor. Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
En un remolcado con el motor parado,
no hay asistencia de frenos ni de
dirección.

145
9

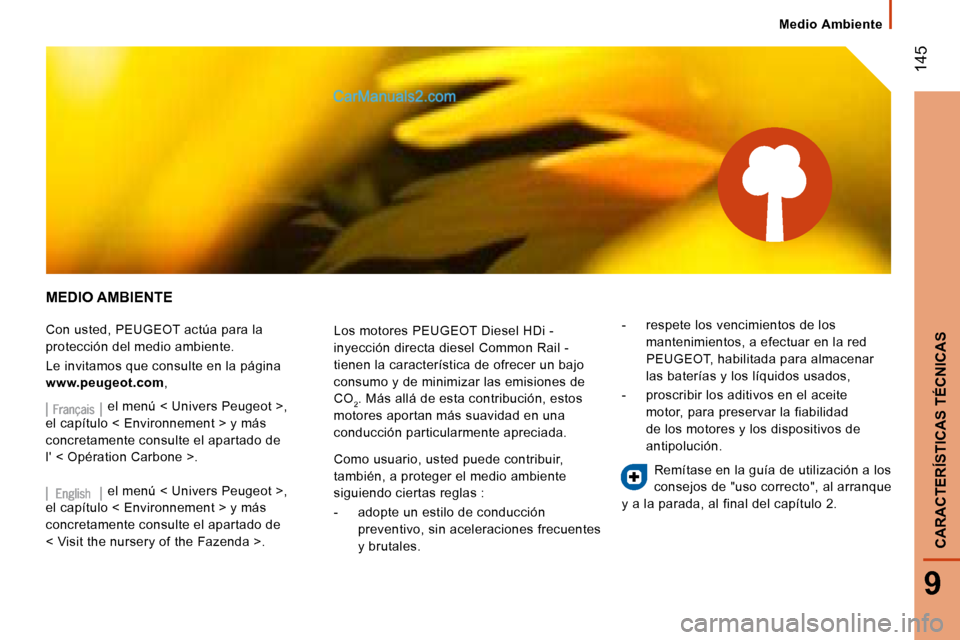

Medio Ambiente
CARACTERÍSTICAS TÉCNICAS
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
protección del medio ambiente.
Le invitamos que consulte en la página
www.peugeot.com, Los motores PEUGEOT Diesel HDi -
inyección directa diesel Common Rail -
tienen la característica de ofrecer un bajo
consumo y de minimizar las emisiones de
CO
2. Más allá de esta contribución, estos
motores aportan más suavidad en una
conducción particularmente apreciada. - respete los vencimientos de los
mantenimientos, a efectuar en la red
PEUGEOT, habilitada para almacenar
las baterías y los líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la fiabilidad
de los motores y los dispositivos de
antipolución.
el menú < Univers Peugeot >,
el capítulo < Environnement > y más
concretamente consulte el apartado de
l' < Opération Carbone >.
el menú < Univers Peugeot >,
el capítulo < Environnement > y más
concretamente consulte el apartado de
< Visit the nursery of the Fazenda >. Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas :
- adopte un estilo de conducción
preventivo, sin aceleraciones frecuentes
y brutales. Remítase en la guía de utilización a los
consejos de "uso correcto", al arranque
y a la parada, al final del capítulo 2.

146

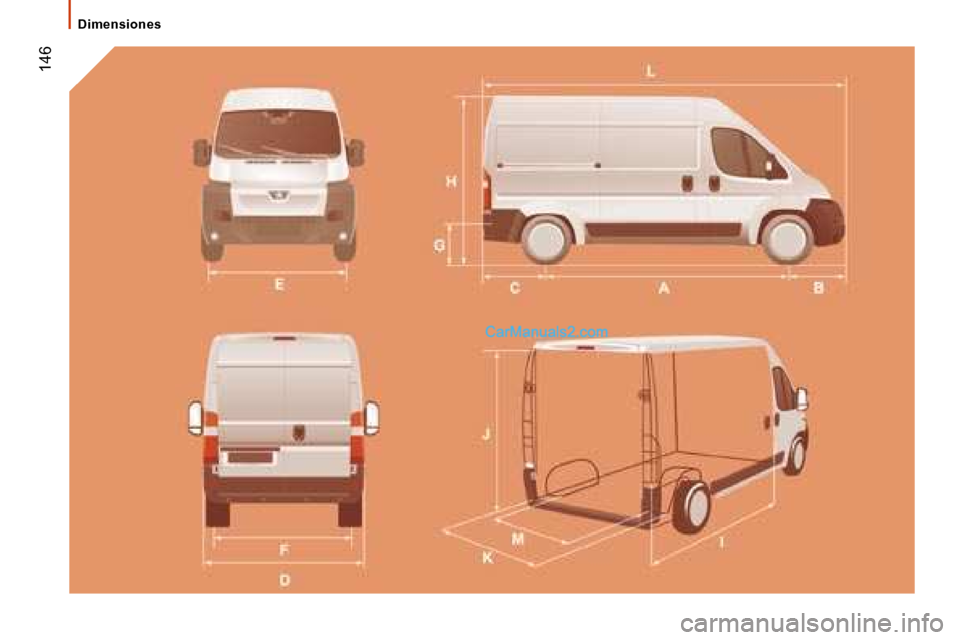

Dimensiones

147
9
CARACTERÍSTICAS TÉCNICAS

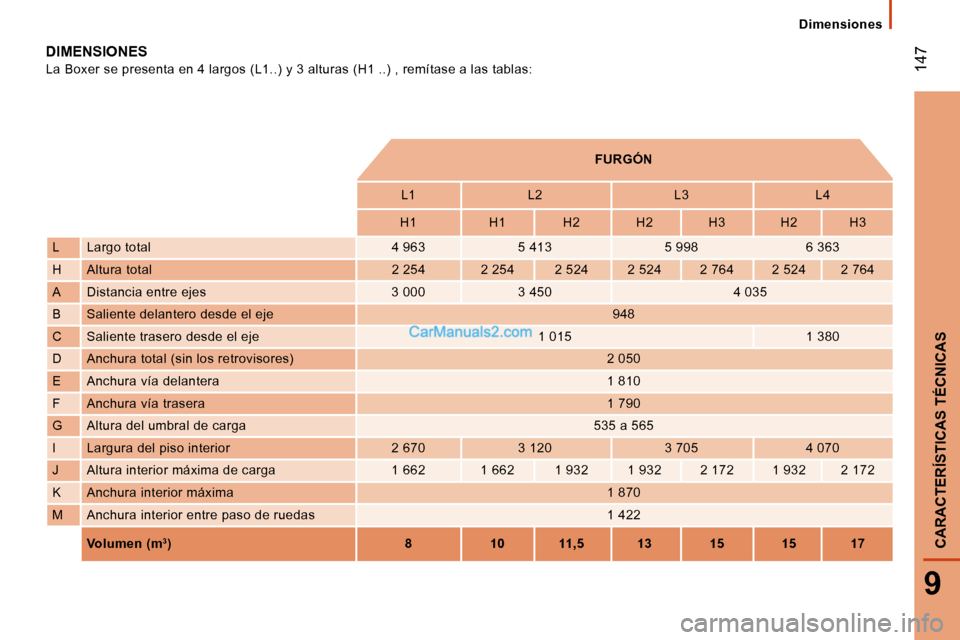

DIMENSIONES
La Boxer se presenta en 4 largos (L1..) y 3 alturas (H1 ..) , remítase a las tablas:
FURGÓN
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Largo total 4 963 5 413 5 998 6 363
H Altura total 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Distancia entre ejes 3 000 3 450 4 035
B Saliente delantero desde el eje 948
C Saliente trasero desde el eje 1 0151 380
D Anchura total (sin los retrovisores) 2 050
E Anchura vía delantera 1 810
F Anchura vía trasera 1 790
G Altura del umbral de carga 535 a 565
I Largura del piso interior 2 670 3 120 3 705 4 070
J Altura interior máxima de carga 1 662 1 662 1 932 1 93 2 2 172 1 932 2 172
K Anchura interior máxima 1 870
M Anchura interior entre paso de ruedas 1 422
Volumen (m 3
) 8 10 11,5 13 15 15 17 Dimensiones

148
Dimensiones

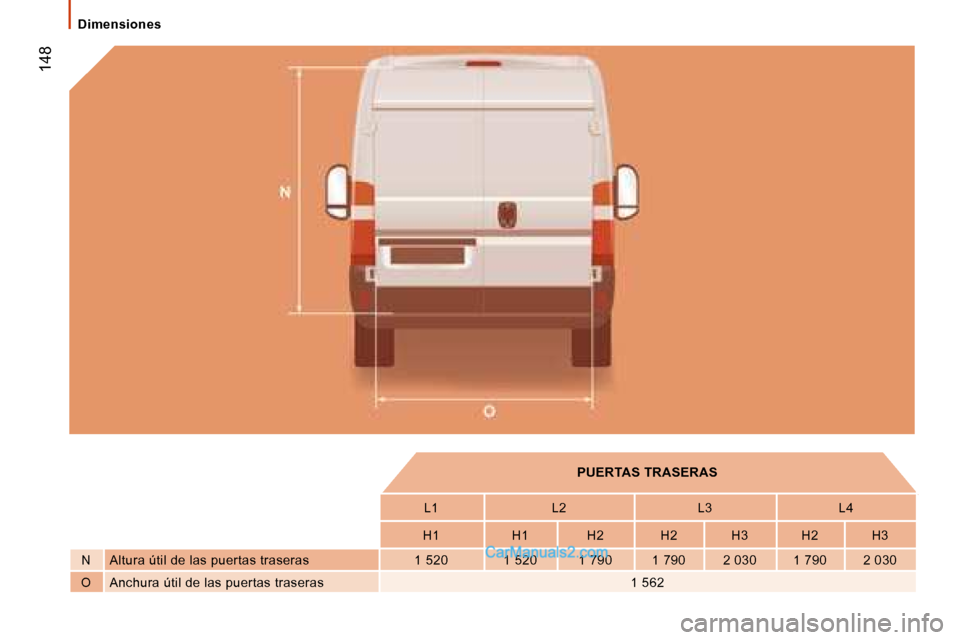

PUERTAS TRASERAS
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altura útil de las puertas traseras 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Anchura útil de las puertas traseras 1 562
