2008 Peugeot Boxer Manual del propietario (in Spanish)

116
Enganchar un remolque
REMOLCAR UN REMOLQUE, UNA CARAVANA, UN BARCO...
Para saber más sobre las masas, remítase
a los documentos administrativos
(tarjeta gris, ...).Reparto de las cargas :
reparta la carga
en el remolque para que los objetos más
pesados se encuentren lo más cerca
posible del eje y que el peso en la lanza
se aproxime al máximo autorizado, sin, no
obstante, sobrepasarlo.
Consejos de conducción
El vehículo remolcado tiene que tener las
ruedas libres : caja de cambios en punto
muerto.

117
6
ACCESORIOS

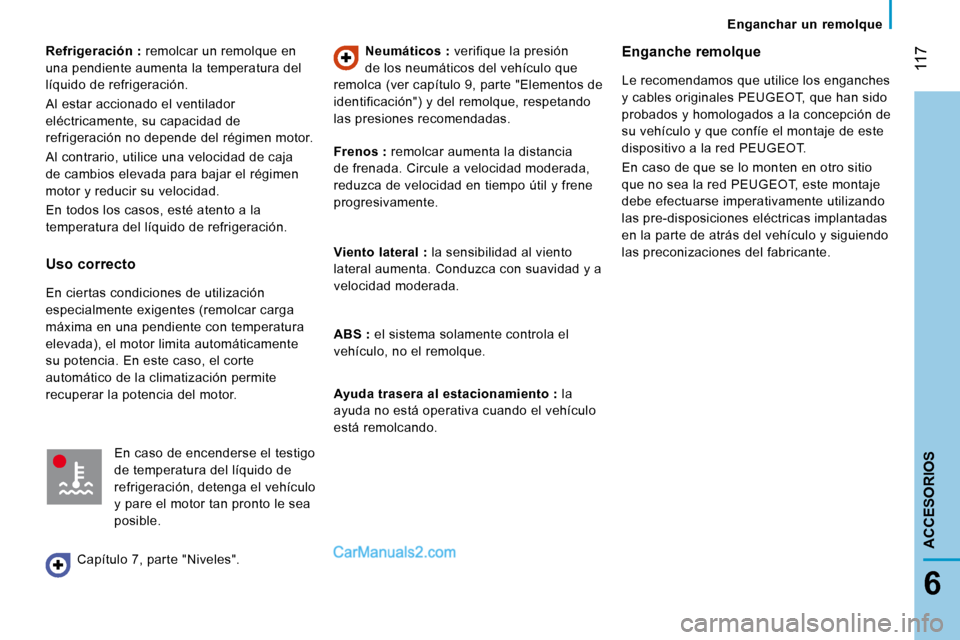

Refrigeración : remolcar un remolque en
una pendiente aumenta la temperatura del
líquido de refrigeración.
Al estar accionado el ventilador
eléctricamente, su capacidad de
refrigeración no depende del régimen motor.
Al contrario, utilice una velocidad de caja
de cambios elevada para bajar el régimen
motor y reducir su velocidad.
En todos los casos, esté atento a la
temperatura del líquido de refrigeración. Neumáticos :
verifique la presión
de los neumáticos del vehículo que
remolca (ver capítulo 9, parte "Elementos de
identificación") y del remolque, respetando
las presiones recomendadas. Enganche remolque
Le recomendamos que utilice los enganches
y cables originales PEUGEOT, que han sido
probados y homologados a la concepción de
su vehículo y que confíe el montaje de este
dispositivo a la red PEUGEOT.
En caso de que se lo monten en otro sitio
que no sea la red PEUGEOT, este montaje
debe efectuarse imperativamente utilizando
las pre-disposiciones eléctricas implantadas
en la parte de atrás del vehículo y siguiendo
las preconizaciones del fabricante.
Uso correcto
En ciertas condiciones de utilización
especialmente exigentes (remolcar carga
máxima en una pendiente con temperatura
elevada), el motor limita automáticamente
su potencia. En este caso, el corte
automático de la climatización permite
recuperar la potencia del motor.
En caso de encenderse el testigo
de temperatura del líquido de
refrigeración, detenga el vehículo
y pare el motor tan pronto le sea
posible.
Capítulo 7, parte "Niveles". Frenos :
remolcar aumenta la distancia
de frenada. Circule a velocidad moderada,
reduzca de velocidad en tiempo útil y frene
progresivamente.
Viento lateral : la sensibilidad al viento
lateral aumenta. Conduzca con suavidad y a
velocidad moderada.
ABS : el sistema solamente controla el
vehículo, no el remolque.
Ayuda trasera al estacionamiento : la
ayuda no está operativa cuando el vehículo
está remolcando. Enganchar un remolque

118
Equipamientos

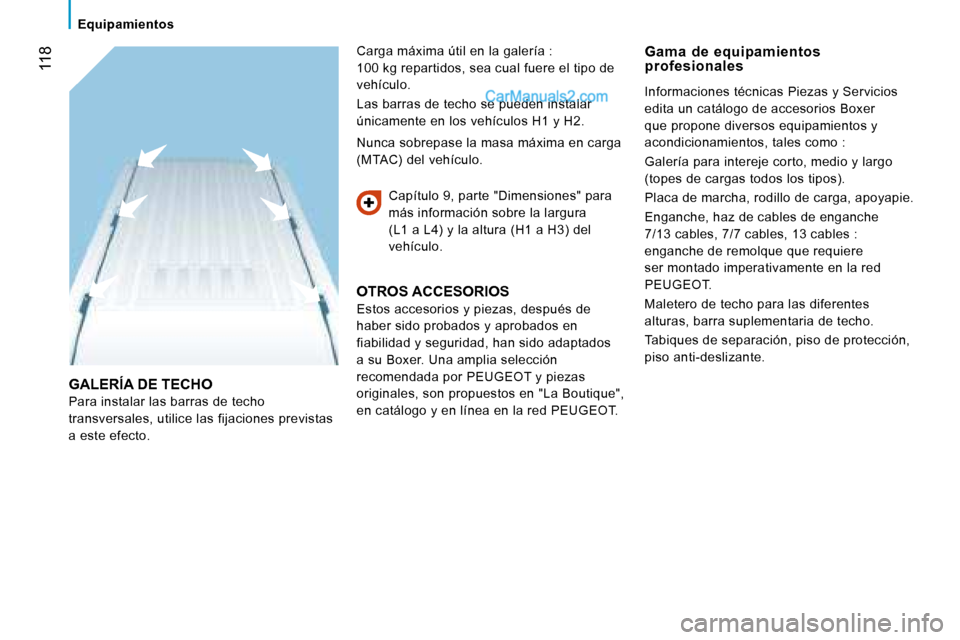

GALERÍA DE TECHO
Para instalar las barras de techo
transversales, utilice las fijaciones previstas
a este efecto.Capítulo 9, parte "Dimensiones" para
más información sobre la largura
(L1 a L4) y la altura (H1 a H3) del
vehículo.
Nunca sobrepase la masa máxima en carga
(MTAC) del vehículo.
OTROS ACCESORIOS
Estos accesorios y piezas, después de
haber sido probados y aprobados en
fiabilidad y seguridad, han sido adaptados
a su Boxer. Una amplia selección
recomendada por PEUGEOT y piezas
originales, son propuestos en "La Boutique",
en catálogo y en línea en la red PEUGEOT. Gama de equipamientos
profesionales
Carga máxima útil en la galería :
100 kg repartidos, sea cual fuere el tipo de
vehículo.
Las barras de techo se pueden instalar
únicamente en los vehículos H1 y H2. Informaciones técnicas Piezas y Servicios
edita un catálogo de accesorios Boxer
que propone diversos equipamientos y
acondicionamientos, tales como :
Galería para intereje corto, medio y largo
(topes de cargas todos los tipos).
Placa de marcha, rodillo de carga, apoyapie.
Enganche, haz de cables de enganche
7/13 cables, 7/7 cables, 13 cables :
enganche de remolque que requiere
ser montado imperativamente en la red
PEUGEOT.
Maletero de techo para las diferentes
alturas, barra suplementaria de techo.
Tabiques de separación, piso de protección,
piso anti-deslizante.

118
Equipamientos

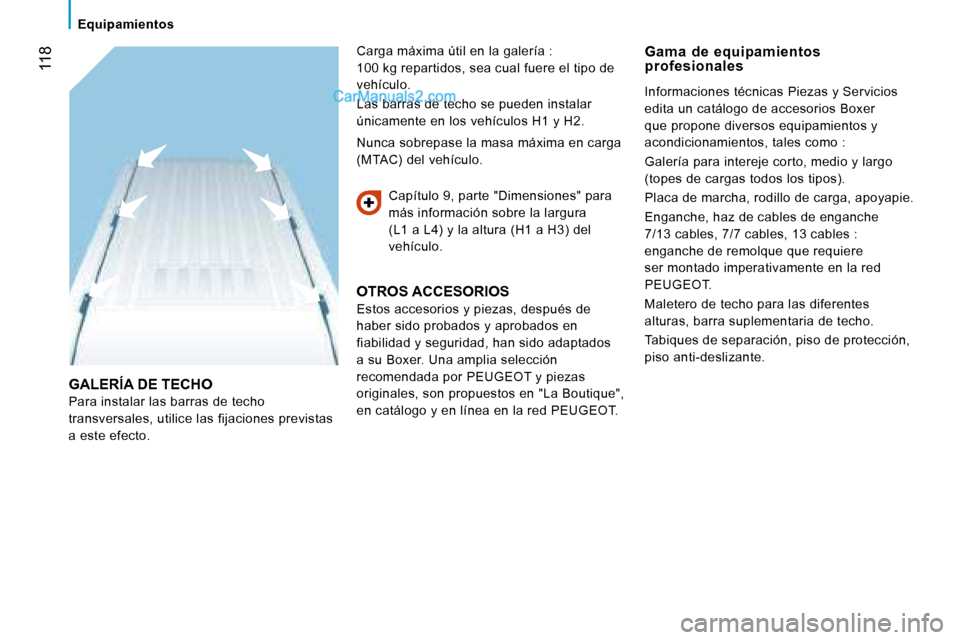

GALERÍA DE TECHO
Para instalar las barras de techo
transversales, utilice las fijaciones previstas
a este efecto.Capítulo 9, parte "Dimensiones" para
más información sobre la largura
(L1 a L4) y la altura (H1 a H3) del
vehículo.
Nunca sobrepase la masa máxima en carga
(MTAC) del vehículo.
OTROS ACCESORIOS
Estos accesorios y piezas, después de
haber sido probados y aprobados en
fiabilidad y seguridad, han sido adaptados
a su Boxer. Una amplia selección
recomendada por PEUGEOT y piezas
originales, son propuestos en "La Boutique",
en catálogo y en línea en la red PEUGEOT. Gama de equipamientos
profesionales
Carga máxima útil en la galería :
100 kg repartidos, sea cual fuere el tipo de
vehículo.
Las barras de techo se pueden instalar
únicamente en los vehículos H1 y H2. Informaciones técnicas Piezas y Servicios
edita un catálogo de accesorios Boxer
que propone diversos equipamientos y
acondicionamientos, tales como :
Galería para intereje corto, medio y largo
(topes de cargas todos los tipos).
Placa de marcha, rodillo de carga, apoyapie.
Enganche, haz de cables de enganche
7/13 cables, 7/7 cables, 13 cables :
enganche de remolque que requiere
ser montado imperativamente en la red
PEUGEOT.
Maletero de techo para las diferentes
alturas, barra suplementaria de techo.
Tabiques de separación, piso de protección,
piso anti-deslizante.

119
6
ACCESORIOS
Equipamientos

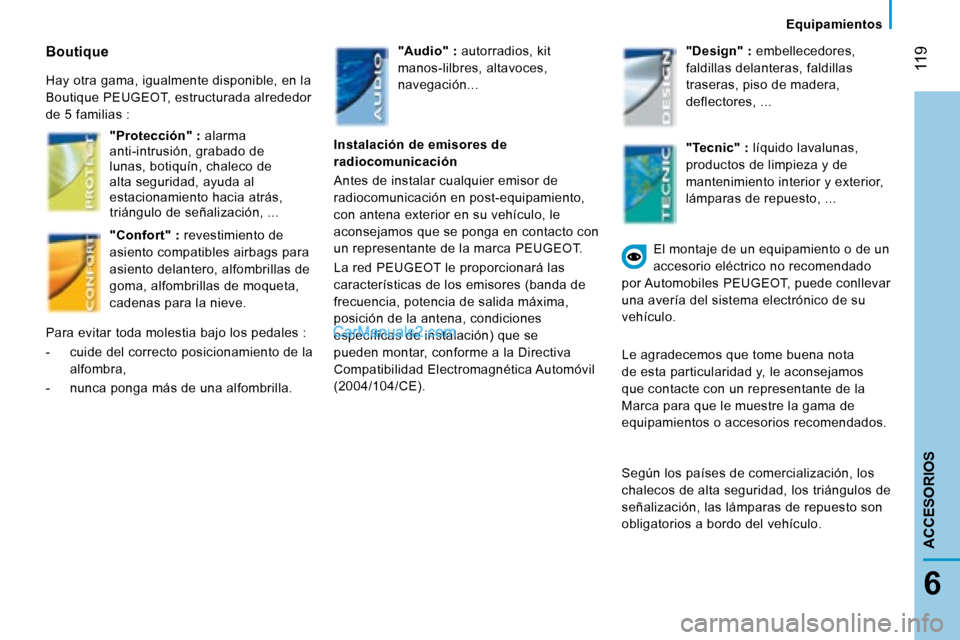

Boutique
Hay otra gama, igualmente disponible, en la
Boutique PEUGEOT, estructurada alrededor
de 5 familias :"Protección" : alarma
anti-intrusión, grabado de
lunas, botiquín, chaleco de
alta seguridad, ayuda al
estacionamiento hacia atrás,
triángulo de señalización, ...
"Confort" : revestimiento de
asiento compatibles airbags para
asiento delantero, alfombrillas de
goma, alfombrillas de moqueta,
cadenas para la nieve.
Para evitar toda molestia bajo los pedales :
- cuide del correcto posicionamiento de la alfombra,
- nunca ponga más de una alfombrilla. "Audio" :
autorradios, kit
manos-lilbres, altavoces,
navegación... "Design" :
embellecedores,
faldillas delanteras, faldillas
traseras, piso de madera,
deflectores, ...
Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor de
radiocomunicación en post-equipamiento,
con antena exterior en su vehículo, le
aconsejamos que se ponga en contacto con
un representante de la marca PEUGEOT.
La red PEUGEOT le proporcionará las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se
pueden montar, conforme a la Directiva
Compatibilidad Electromagnética Automóvil
(2004/104/CE). "Tecnic" :
líquido lavalunas,
productos de limpieza y de
mantenimiento interior y exterior,
lámparas de repuesto, ...
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por Automobiles PEUGEOT, puede conllevar
una avería del sistema electrónico de su
vehículo.
Le agradecemos que tome buena nota
de esta particularidad y, le aconsejamos
que contacte con un representante de la
Marca para que le muestre la gama de
equipamientos o accesorios recomendados.
Según los países de comercialización, los
chalecos de alta seguridad, los triángulos de
señalización, las lámparas de repuesto son
obligatorios a bordo del vehículo.

120
Desde el interior
Esta operación sólo se debe efectuar
cuando el vehículo está parado y tiene la
puerta del conductor abierta.
Tire hacia usted del mando situado en un
lado del panel de instrumentos.Desde el exterior
Empuje hacia la derecha la palanca situada
por encima de la calandra y levante el capó.
Para cerrar
Baje el capó y suéltelo al final del recorrido.
Compruebe el bloqueo correcto del capó.

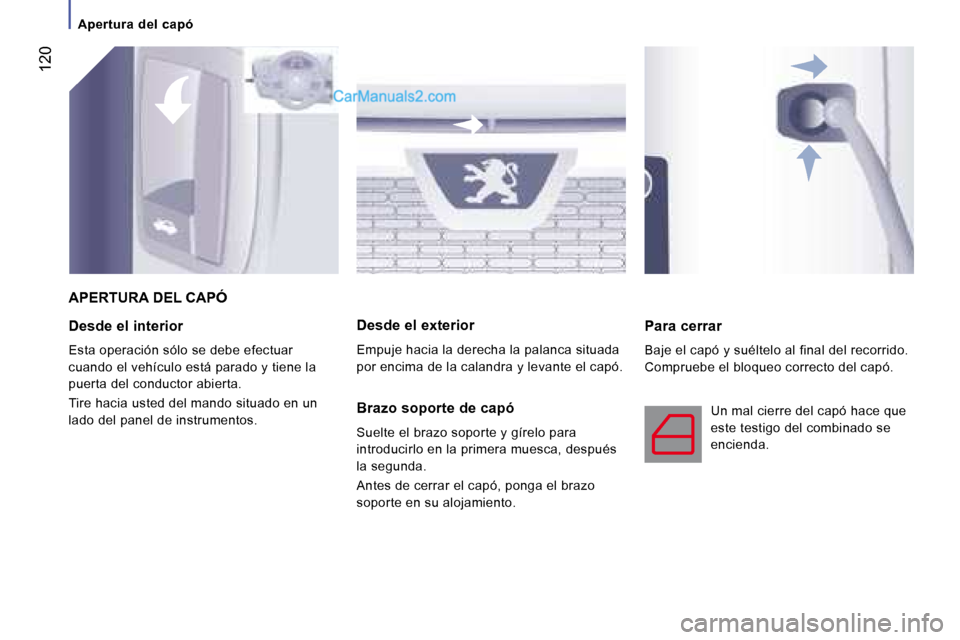

APERTURA DEL CAPÓ
Brazo soporte de capó
Suelte el brazo soporte y gírelo para
introducirlo en la primera muesca, después
la segunda.
Antes de cerrar el capó, ponga el brazo
soporte en su alojamiento. Un mal cierre del capó hace que
este testigo del combinado se
encienda.
Apertura del capó

1
23
4
56a7a
8
6c7b
7c
6b
+
-
121
7
VERIFICACIONES

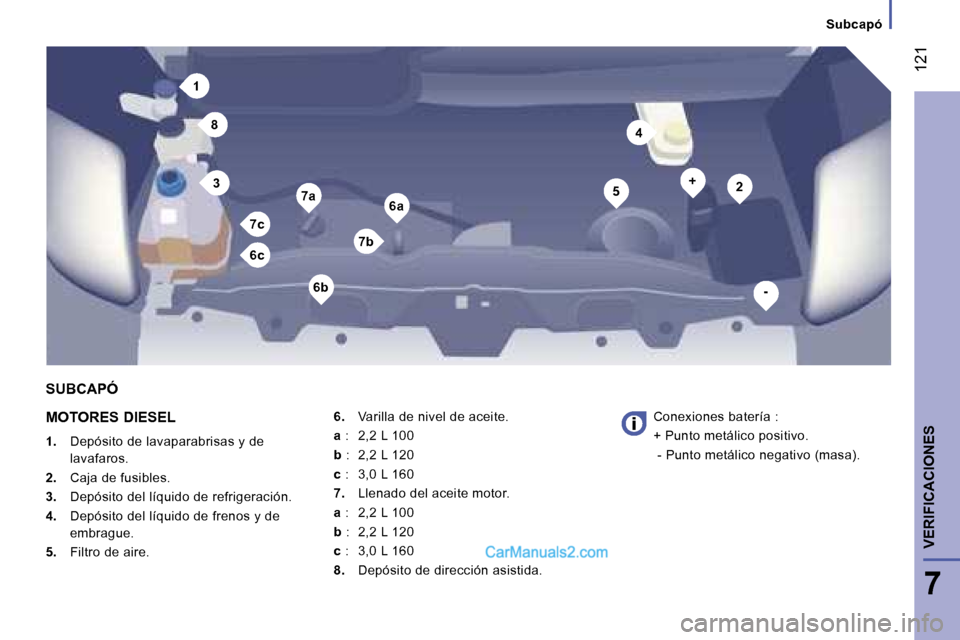

Subcapó
MOTORES DIESEL
1. Depósito de lavaparabrisas y de
lavafaros.
2. Caja de fusibles.
3. Depósito del líquido de refrigeración.
4. Depósito del líquido de frenos y de
embrague.
5. Filtro de aire. 6.
Varilla de nivel de aceite.
a : 2,2 L 100
b : 2,2 L 120
c : 3,0 L 160
7. Llenado del aceite motor.
a : 2,2 L 100
b : 2,2 L 120
c : 3,0 L 160
8. Depósito de dirección asistida. Conexiones batería :
+ Punto metálico positivo.
- Punto metálico negativo (masa).
SUBCAPÓ

BA
122
Niveles

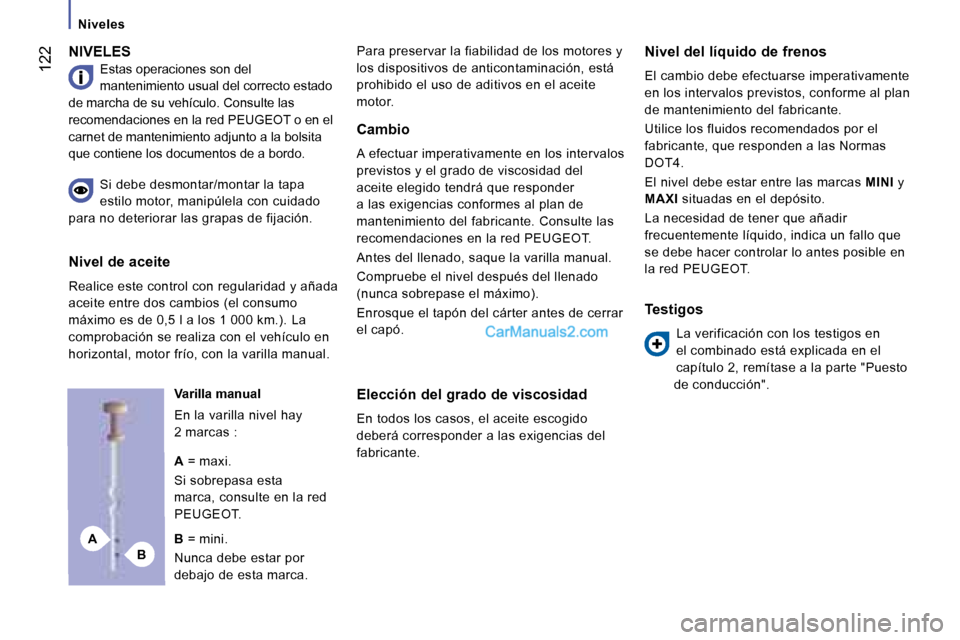

NIVELES
Estas operaciones son del
mantenimiento usual del correcto estado
de marcha de su vehículo. Consulte las
recomendaciones en la red PEUGEOT o en el
carnet de mantenimiento adjunto a la bolsita
que contiene los documentos de a bordo. Para preservar la fiabilidad de los motores y
los dispositivos de anticontaminación, está
prohibido el uso de aditivos en el aceite
motor.
Nivel del líquido de frenos
El cambio debe efectuarse imperativamente
en los intervalos previstos, conforme al plan
de mantenimiento del fabricante.
Utilice los fluidos recomendados por el
fabricante, que responden a las Normas
DOT4.
El nivel debe estar entre las marcas
MINI y
MAXI situadas en el depósito.
La necesidad de tener que añadir
frecuentemente líquido, indica un fallo que
se debe hacer controlar lo antes posible en
la red PEUGEOT.
Si debe desmontar/montar la tapa
estilo motor, manipúlela con cuidado
para no deteriorar las grapas de fijación.
Varilla manual
En la varilla nivel hay
2 marcas : Cambio
A efectuar imperativamente en los intervalos
previstos y el grado de viscosidad del
aceite elegido tendrá que responder
a las exigencias conformes al plan de
mantenimiento del fabricante. Consulte las
recomendaciones en la red PEUGEOT.
Antes del llenado, saque la varilla manual.
Compruebe el nivel después del llenado
(nunca sobrepase el máximo).
Enrosque el tapón del cárter antes de cerrar
el capó.
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá corresponder a las exigencias del
fabricante.
Testigos
La verificación con los testigos en
el combinado está explicada en el
capítulo 2, remítase a la parte "Puesto
de conducción".
A = maxi.
Si sobrepasa esta
marca, consulte en la red
PEUGEOT.
B = mini.
Nunca debe estar por
debajo de esta marca.
Nivel de aceite
Realice este control con regularidad y añada
aceite entre dos cambios (el consumo
máximo es de 0,5 l a los 1 000 km.). La
comprobación se realiza con el vehículo en
horizontal, motor frío, con la varilla manual.
