2008 Peugeot Boxer Brukerhåndbok (in Norwegian)

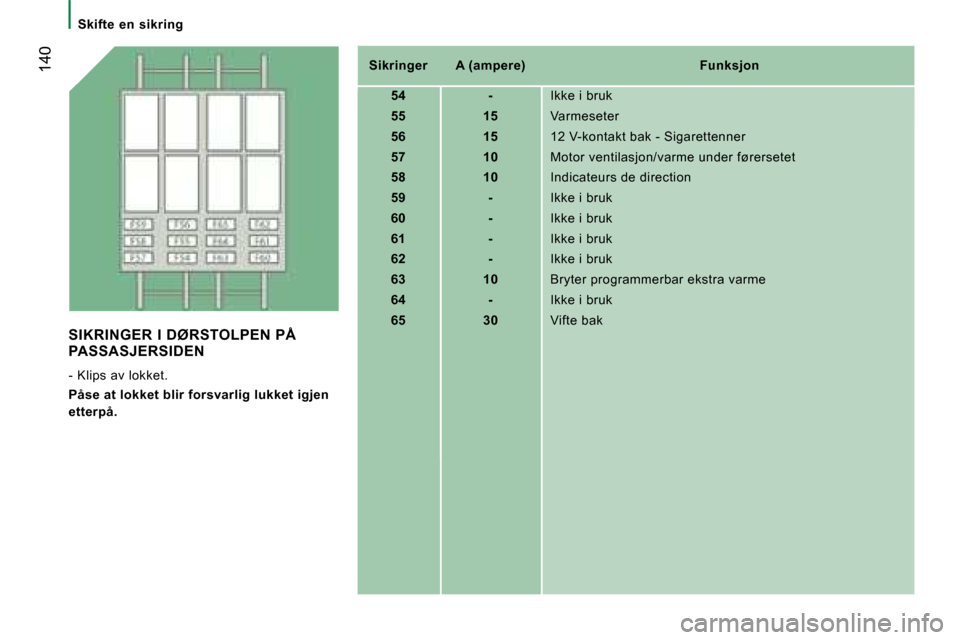

140Sikringer A (ampere) Funksjon54 - Ikke i bruk
55 15 Varmeseter
56 15 12 V-kontakt bak - Sigarettenner
57 10 Motor ventilasjon/varme under førersetet
58 10 Indicateurs de direction
59 - Ikke i bruk
60 - Ikke i bruk
61 - Ikke i bruk
62 - Ikke i bruk
63 10 Bryter programmerbar ekstra varme
64 - Ikke i bruk
65 30 Vifte bak
SIKRINGER I DØRSTOLPEN PÅ
PASSASJERSIDEN
- Klips av lokket.
Påse at lokket blir forsvarlig lukket igjen
etterpå. Skifte en sikring

141
SMÅREPARASJONER
8
Skifte en sikring

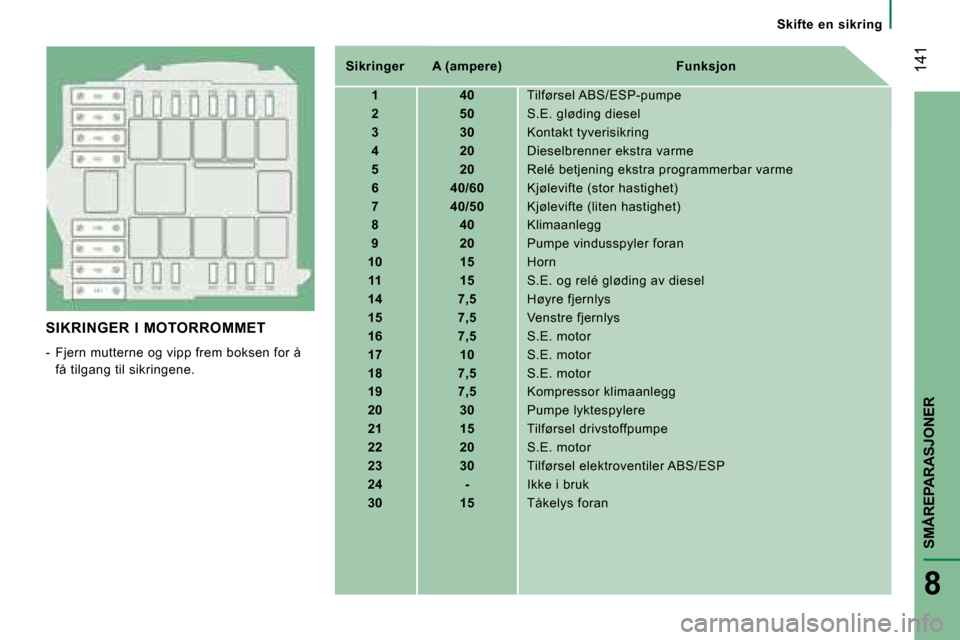

SIKRINGER I MOTORROMMET
- Fjern mutterne og vipp frem boksen for å
få tilgang til sikringene. Sikringer A (ampere) Funksjon
1 40 Tilførsel ABS/ESP-pumpe
2 50 S.E. gløding diesel
3 30 Kontakt tyverisikring
4 20 Dieselbrenner ekstra varme
5 20 Relé betjening ekstra programmerbar varme
6 40/60 Kjølevifte (stor hastighet)
7 40/50 Kjølevifte (liten hastighet)
8 40 Klimaanlegg
9 20 Pumpe vindusspyler foran
10 15 Horn
11 15 S.E. og relé gløding av diesel
14 7,5 Høyre fjernlys
15 7,5 Venstre fjernlys
16 7,5 S.E. motor
17 10 S.E. motor
18 7,5 S.E. motor
19 7,5 Kompressor klimaanlegg
20 30 Pumpe lyktespylere
21 15 Tilførsel drivstoffpumpe
22 20 S.E. motor
23 30 Tilførsel elektroventiler ABS/ESP
24 - Ikke i bruk
30 15 Tåkelys foran

142

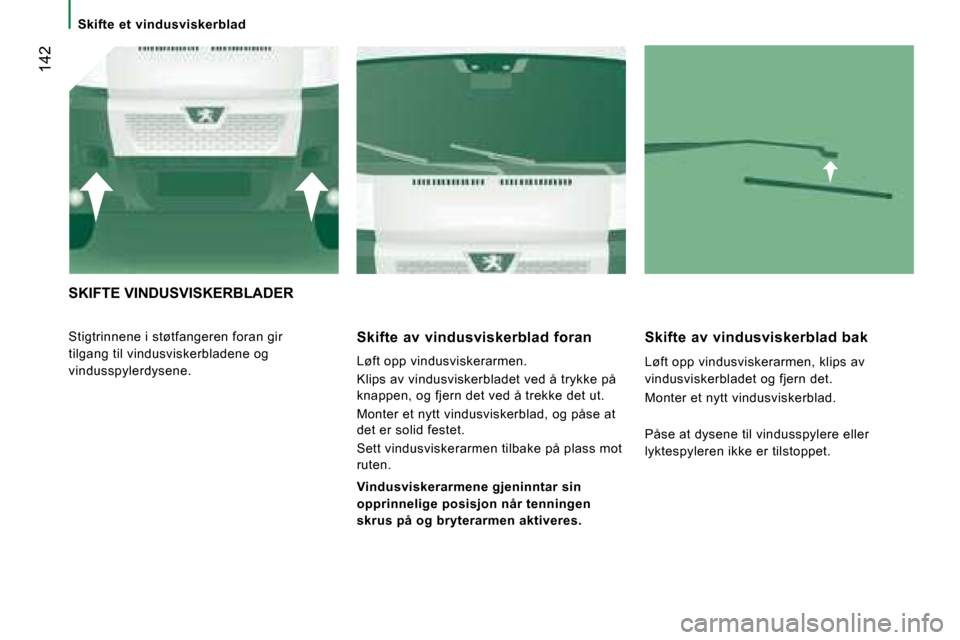

Skifte et vindusviskerblad
SKIFTE VINDUSVISKERBLADER
Stigtrinnene i støtfangeren foran gir
tilgang til vindusviskerbladene og
vindusspylerdysene.Skifte av vindusviskerblad foran
Løft opp vindusviskerarmen.
Klips av vindusviskerbladet ved å trykke på
knappen, og fjern det ved å trekke det ut.
Monter et nytt vindusviskerblad, og påse at
det er solid festet.
Sett vindusviskerarmen tilbake på plass mot
ruten.Skifte av vindusviskerblad bak
Løft opp vindusviskerarmen, klips av
vindusviskerbladet og fjern det.
Monter et nytt vindusviskerblad.
Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres. Påse at dysene til vindusspylere eller
lyktespyleren ikke er tilstoppet.

143
SMÅREPARASJONER
8

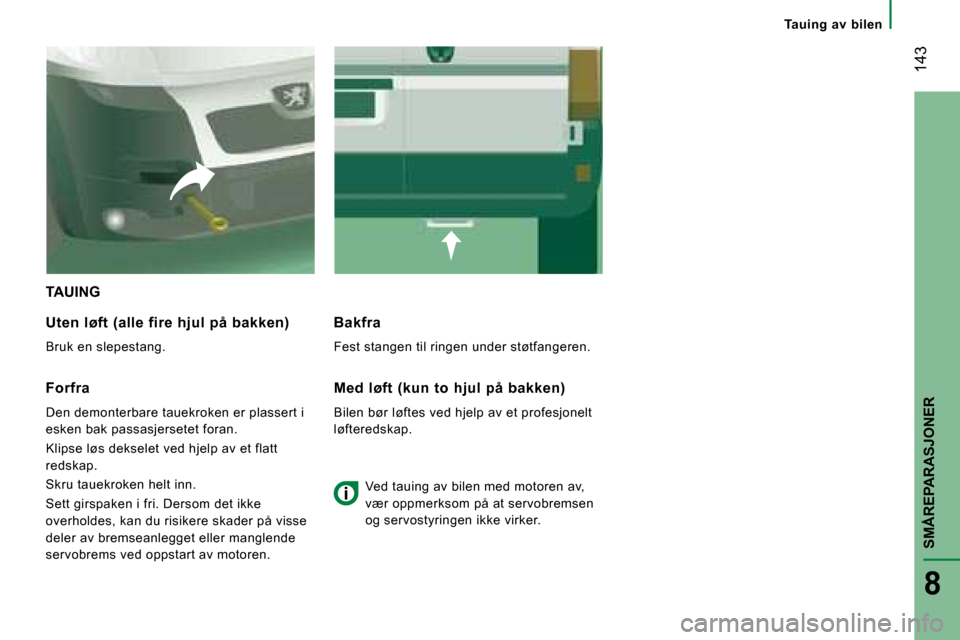

TAUING
Uten løft (alle fire hjul på bakken)
Bruk en slepestang. Bakfra
Fest stangen til ringen under støtfangeren.
Forfra
Den demonterbare tauekroken er plassert i
esken bak passasjersetet foran.
Klipse løs dekselet ved hjelp av et flatt
redskap.
Skru tauekroken helt inn.
Sett girspaken i fri. Dersom det ikke
overholdes, kan du risikere skader på visse
deler av bremseanlegget eller manglende
servobrems ved oppstart av motoren. Med løft (kun to hjul på bakken)
Bilen bør løftes ved hjelp av et profesjonelt
løfteredskap.
Ved tauing av bilen med motoren av,
vær oppmerksom på at servobremsen
og servostyringen ikke virker. Tauing av bilen

Miljø
145
9
TEKNISKE SPESIFIKASJONER
MILJØ
I samarbeid med deg, ønsker PEUGEOT å
virke aktivt for miljøvern.
Gå inn på Internettsiden
www.peugeot.com, PEUGEOT-motorene HDi-diesel og direkte
innsprøyting diesel med Common Rail, har
lavt forbruk og reduserer CO
2-utslippet. Og i
tillegg til dette, er det motorer som gir meget
behagelig kjørekomfort.- overhold alle vedlikeholdsintervaller, få vedlikeholdet utført i PEUGEOT-
forhandlernettet hvis representanter er godkjent
for innsamling av batteri og brukt væske,
- bruk ikke tilsetningsmidler i motoren for å bevare motorens og
eksosrenseanleggets pålitelighet.
kategorien < Univers PEUGEOT >,
rubrikken < Environnement > og klikk på
< Opération Carbone >.
kategorien < Univers PEUGEOT >,
rubrikken < Environment > og avlegg et besøk
i planteskolen < Visit the nursery of
the Fazenda >. Som bruker, kan du også bidra til aktivt
miljøvern, ved å overholde visse regler:
- tilpass en myk kjørestil, uten brutale og
hyppige akselereringer. Se rådene som gis om "riktig
fremgangsmåte" i denne
instruksjonsboken, spesielt når det gjelder
start og stopp, på slutten av rubrikk 2,

146
Dimensjoner

147
9
TEKNISKE SPESIFIKASJONER
Dimensjoner
DIMENSJONER
Boxer finnes med 4 lengder (L1..) og 3 høyder (H1..). Se tabellene under:
VAREBIL
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Utvendig lengde 4 963 5 413 5 998 6 363
H Utvendig høyde 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Akselavstand 3 000 3 450 4 035
B Overheng foran 948
C Overheng bak 1 0151 380
D Utvendig bredde (uten speil) 2 050
E Bredde sporvidde foran 1 810
F Bredde sporvidde bak 1 790
G Høyde lasteterskel 535 til 565
I Lengde innvendig gulv 2 670 3 120 3 705 4 070
J Maks. innvendig lastehøyde 1 662 1 662 1 932 1 932 2 17 2 1 932 2 172
K Maksimal innvendig bredde 1 870
M Innvendig bredde mellom hjulhus 1 422
Volum (m 3
) 8 10 11,5 13 15 15 17

148
Dimensjoner

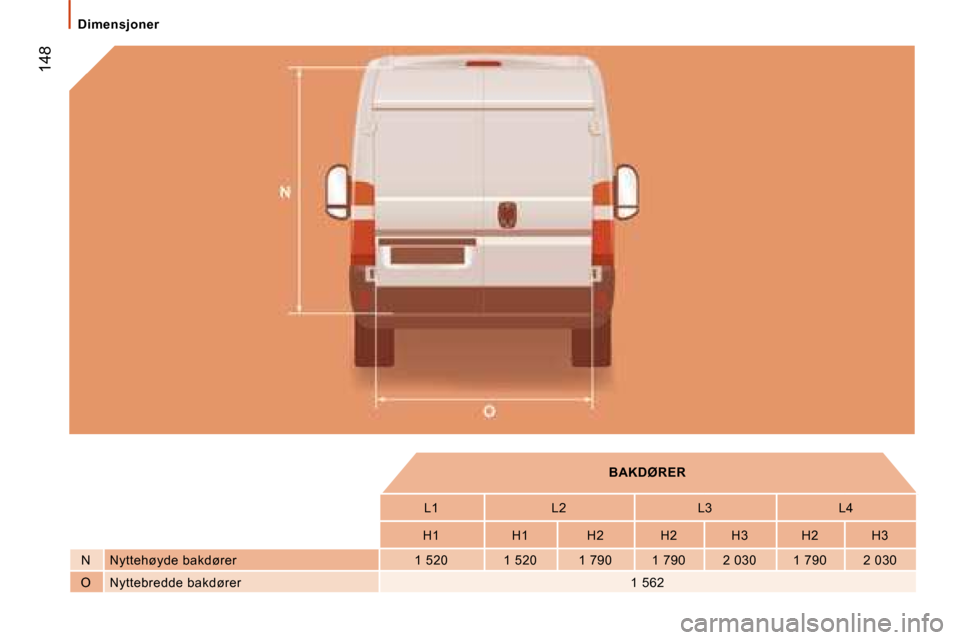

BAKDØRER
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nyttehøyde bakdører 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nyttebredde bakdører 1 562
