2008 Peugeot 407 Betriebsanleitung (in German)

1010PRAKTISCHE TIPPS
127

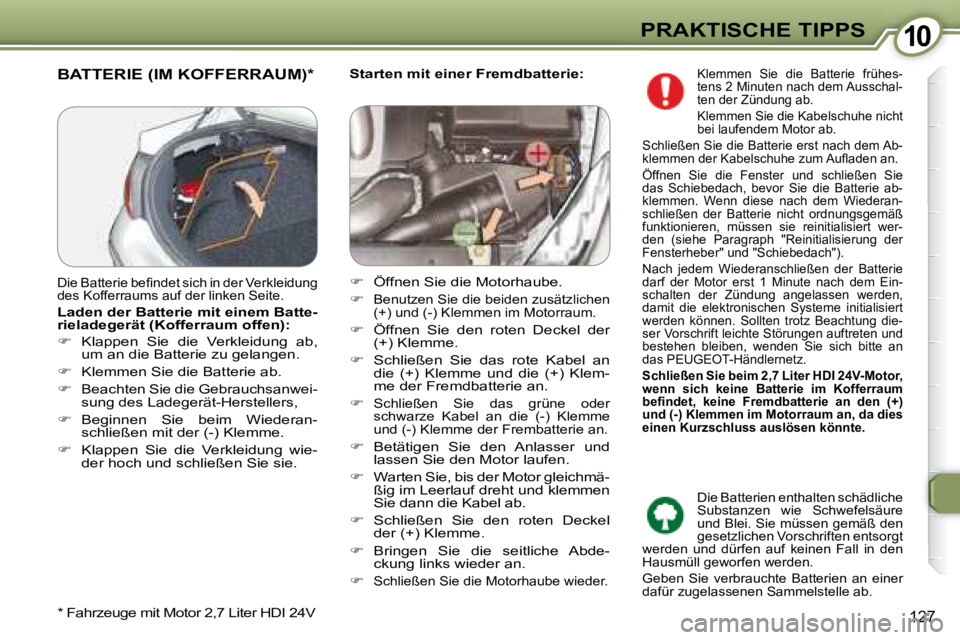

Starten mit einer Fremdbatterie: BATTERIE (IM KOFFERRAUM) *
* Fahrzeuge mit Motor 2,7 Liter HDI 24V
Die Batterie befi ndet sich in der Verkleidung
des Kofferraums auf der linken Seite.

Laden der Batterie mit einem Batte-
rieladegerät (Kofferraum offen):

 Klappen Sie die Verkleidung ab,
um an die Batterie zu gelangen.

 Klemmen Sie die Batterie ab.


Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers,

 Beginnen Sie beim Wiederan-
schließen mit der (-) Klemme.

 Klappen Sie die Verkleidung wie-
der hoch und schließen Sie sie.
 Öffnen Sie die Motorhaube.


Benutzen Sie die beiden zusätzlichen
(+) und (-) Klemmen im Motorraum.

 Öffnen Sie den roten Deckel der
(+) Klemme.

 Schließen Sie das rote Kabel an
die (+) Klemme und die (+) Klem-
me der Fremdbatterie an.


Schließen Sie das grüne oder
schwarze Kabel an die (-) Klemme
und (-) Klemme der Frembatterie an.


 Betätigen Sie den Anlasser und
lassen Sie den Motor laufen.

 Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht und klemmen
Sie dann die Kabel ab.

 Schließen Sie den roten Deckel
der (+) Klemme.

 Bringen Sie die seitliche Abde-
ckung links wieder an.


Schließen Sie die Motorhaube wieder.
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Ausschal-
ten der Zündung ab.
Klemmen Sie die Kabelschuhe nicht
bei laufendem Motor ab.
Schließen Sie die Batterie erst nach dem Ab-
klemmen der Kabelschuhe zum Aufl aden an.
Öffnen Sie die Fenster und schließen Sie
das Schiebedach, bevor Sie die Batterie ab-
klemmen. Wenn diese nach dem Wiederan-
schließen der Batterie nicht ordnungsgemäß
funktionieren, müssen sie reinitialisiert wer-
den (siehe Paragraph "Reinitialisierung der
Fensterheber" und "Schiebedach").
Nach jedem Wiederanschließen der Batterie
darf der Motor erst 1 Minute nach dem Ein-
schalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtung die-
ser Vorschrift leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich bitte an
das PEUGEOT -Händlernetz.

Schließen Sie beim 2,7 Liter HDI 24V-Motor,
wenn sich keine Batterie im Kofferraum
befi ndet, keine Fremdbatterie an den (+)
und (-) Klemmen im Motorraum an, da dies
einen Kurzschluss auslösen könnte.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall in den
Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.

1010PRAKTISCHE TIPPS
128

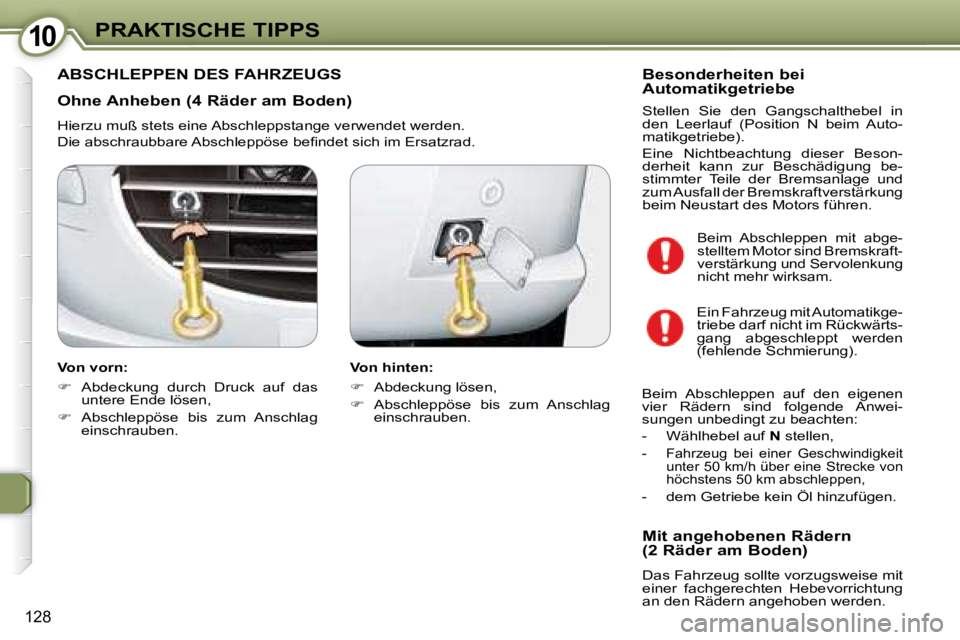

Ohne Anheben (4 Räder am Boden)
Hierzu muß stets eine Abschleppstange verwendet werden.
Die abschraubbare Abschleppöse befi ndet sich im Ersatzrad.
Von vorn:

 Abdeckung durch Druck auf das
untere Ende lösen,

 Abschleppöse bis zum Anschlag
einschrauben. Stellen Sie den Gangschalthebel in
den Leerlauf (Position N beim Auto-
matikgetriebe).
Eine Nichtbeachtung dieser Beson-
derheit kann zur Beschädigung be-
stimmter Teile der Bremsanlage und
zum Ausfall der Bremskraftverstärkung
beim Neustart des Motors führen.
ABSCHLEPPEN DES FAHRZEUGS
Ein Fahrzeug mit Automatikge-
triebe darf nicht im Rückwärts-
gang abgeschleppt werden
(fehlende Schmierung).
Beim Abschleppen auf den eigenen
vier Rädern sind folgende Anwei-
sungen unbedingt zu beachten:
- Wählhebel auf N stellen,
-
Fahrzeug bei einer Geschwindigkeit
unter 50 km/h über eine Strecke von
höchstens 50 km abschleppen,

- dem Getriebe kein Öl hinzufügen.
Von hinten:

 Abdeckung lösen,

 Abschleppöse bis zum Anschlag
einschrauben. Besonderheiten bei
Automatikgetriebe
Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.
Beim Abschleppen mit abge-
stelltem Motor sind Bremskraft-
verstärkung und Servolenkung
nicht mehr wirksam.

1010PRAKTISCHE TIPPS
129

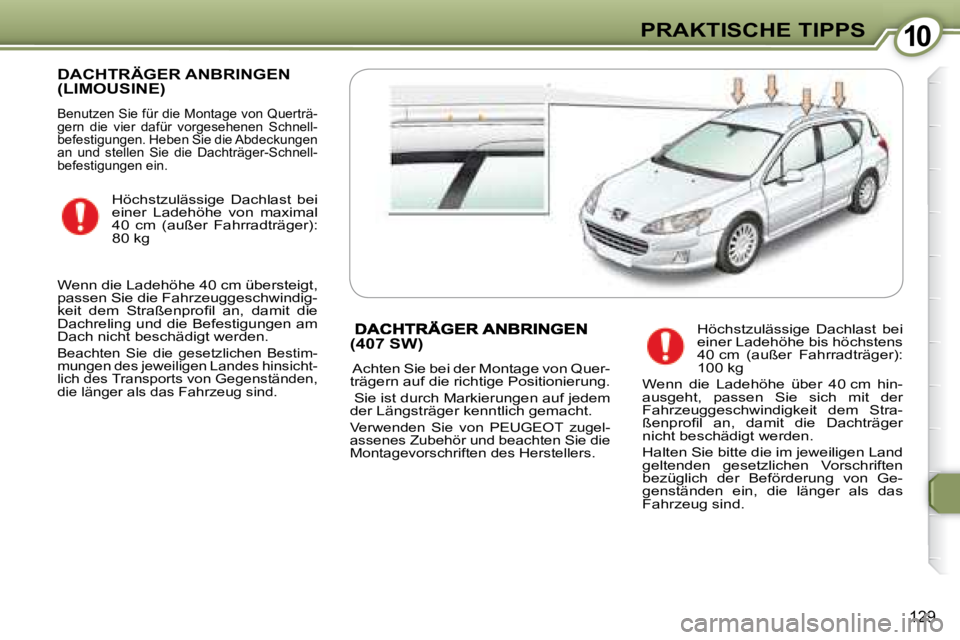

DACHTRÄGER ANBRINGEN (LIMOUSINE)
Benutzen Sie für die Montage von Querträ-
gern die vier dafür vorgesehenen Schnell-
befestigungen. Heben Sie die Abdeckungen
an und stellen Sie die Dachträger-Schnell-
befestigungen ein.
Höchstzulässige Dachlast bei
einer Ladehöhe von maximal
40 cm (außer Fahrradträger):
80 kg
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindig-
keit dem Straßenprofi l an, damit die
Dachreling und die Befestigungen am
Dach nicht beschädigt werden.
Beachten Sie die gesetzlichen Bestim-
mungen des jeweiligen Landes hinsicht-
lich des Transports von Gegenständen,
die länger als das Fahrzeug sind. (407 SW)
Achten Sie bei der Montage von Quer-
trägern auf die richtige Positionierung.
Sie ist durch Markierungen auf jedem
der Längsträger kenntlich gemacht.
Verwenden Sie von PEUGEOT zugel-
assenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Höchstzulässige Dachlast bei
einer Ladehöhe bis höchstens
40 cm (außer Fahrradträger):
100 kg
Wenn die Ladehöhe über 40 cm hin-
ausgeht, passen Sie sich mit der
Fahrzeuggeschwindigkeit dem Stra-
ßenprofi l an, damit die Dachträger
nicht beschädigt werden.
Halten Sie bitte die im jeweiligen Land
geltenden gesetzlichen Vorschriften
bezüglich der Beförderung von Ge-
genständen ein, die länger als das
Fahrzeug sind.

1010PRAKTISCHE TIPPS
130
Achten Sie auf jeden Fall besonders

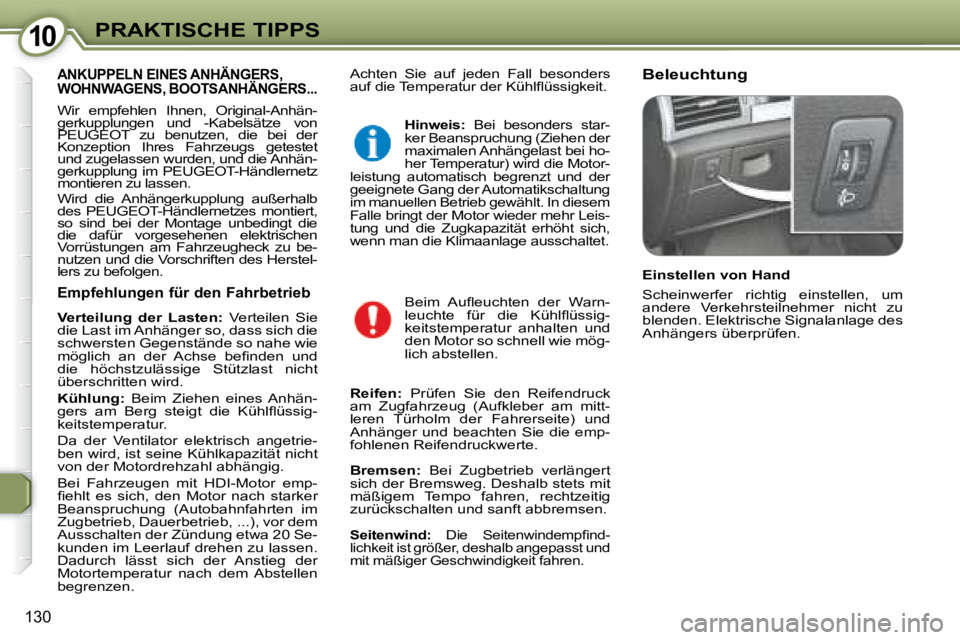

auf die Temperatur der Kühlfl üssigkeit. Beleuchtung ANKUPPELN EINES ANHÄNGERS, WOHNWAGENS, BOOTSANHÄNGERS... ANKUPPELN EINES ANHÄNGERS, NGER
Wir empfehlen Ihnen, Original-Anhän-
gerkupplungen und -Kabelsätze von
PEUGEOT zu benutzen, die bei der
Konzeption Ihres Fahrzeugs getestet
und zugelassen wurden, und die Anhän-
gerkupplung im PEUGEOT -Händlernetz
montieren zu lassen.
Wird die Anhängerkupplung außerhalb
des PEUGEOT -Händlernetzes montiert,
so sind bei der Montage unbedingt die
die dafür vorgesehenen elektrischen
Vorrüstungen am Fahrzeugheck zu be-
nutzen und die Vorschriften des Herstel-
lers zu befolgen.
Empfehlungen für den Fahrbetrieb

Verteilung der Lasten: Verteilen Sie
die Last im Anhänger so, dass sich die
schwersten Gegenstände so nahe wie
möglich an der Achse befi nden und
die höchstzulässige Stützlast nicht
überschritten wird.

Kühlung: Beim Ziehen eines Anhän-
gers am Berg steigt die Kühlfl üssig-
keitstemperatur.
Da der Ventilator elektrisch angetrie-
ben wird, ist seine Kühlkapazität nicht
von der Motordrehzahl abhängig.
Bei Fahrzeugen mit HDI-Motor emp-
fi ehlt es sich, den Motor nach starker
Beanspruchung (Autobahnfahrten im
Zugbetrieb, Dauerbetrieb, ...), vor dem
Ausschalten der Zündung etwa 20 Se-
kunden im Leerlauf drehen zu lassen.
Dadurch lässt sich der Anstieg der
Motortemperatur nach dem Abstellen
begrenzen.

Hinweis: Bei besonders star-
ker Beanspruchung (Ziehen der
maximalen Anhängelast bei ho-
her Temperatur) wird die Motor-
leistung automatisch begrenzt und der
geeignete Gang der Automatikschaltung
im manuellen Betrieb gewählt. In diesem
Falle bringt der Motor wieder mehr Leis-
tung und die Zugkapazität erhöht sich,
wenn man die Klimaanlage ausschaltet.
Beim Aufl euchten der Warn-
leuchte für die Kühlfl üssig-
keitstemperatur anhalten und
den Motor so schnell wie mög-
lich abstellen.

Reifen: Prüfen Sie den Reifendruck
am Zugfahrzeug (Aufkleber am mitt-
leren Türholm der Fahrerseite) und
Anhänger und beachten Sie die emp-
fohlenen Reifendruckwerte.

Bremsen: Bei Zugbetrieb verlängert
sich der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.

Seitenwind: Die Seitenwindempfi nd-
lichkeit ist größer, deshalb angepasst und
mit mäßiger Geschwindigkeit fahren.
Einstellen von Hand
Scheinwerfer richtig einstellen, um
andere Verkehrsteilnehmer nicht zu
blenden. Elektrische Signalanlage des
Anhängers überprüfen.

1010PRAKTISCHE TIPPS
131

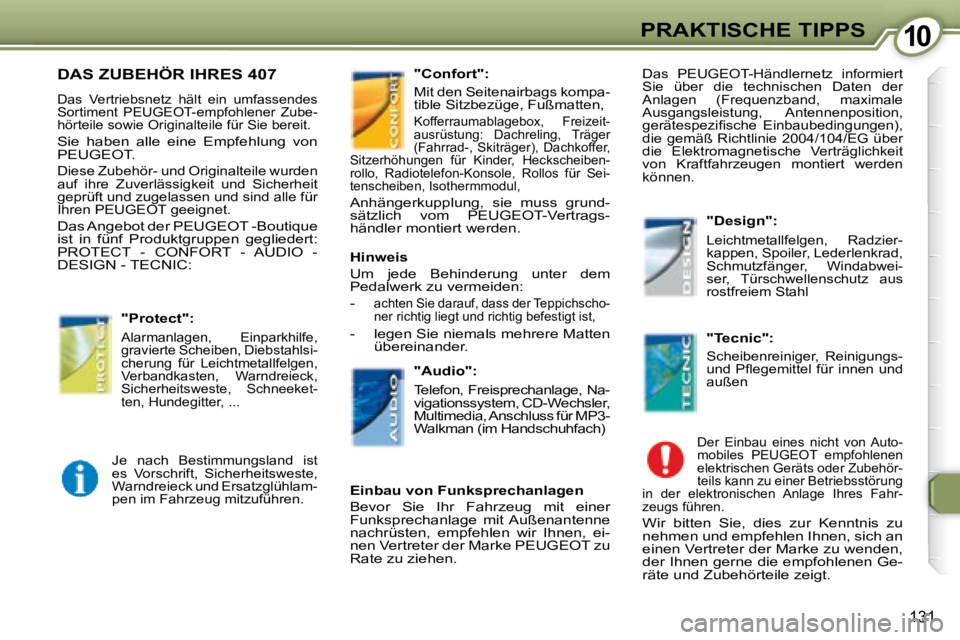

DAS ZUBEHÖR IHRES 407
Das Vertriebsnetz hält ein umfassendes
Sortiment PEUGEOT -empfohlener Zube-
hörteile sowie Originalteile für Sie bereit.
Sie haben alle eine Empfehlung von
PEUGEOT .
Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen und sind alle für
Ihren PEUGEOT geeignet.
Das Angebot der PEUGEOT -Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC:
Alarmanlagen, Einparkhilfe,
gravierte Scheiben, Diebstahlsi-
cherung für Leichtmetallfelgen,
Verbandkasten, Warndreieck,
Sicherheitsweste, Schneeket-
ten, Hundegitter, ...

"Protect":
Mit den Seitenairbags kompa-
tible Sitzbezüge, Fußmatten,
Kofferraumablagebox, Freizeit-
ausrüstung: Dachreling, Träger
(Fahrrad-, Skiträger), Dachkoffer,
Sitzerhöhungen für Kinder, Heckscheiben-
rollo, Radiotelefon-Konsole, Rollos für Sei-
tenscheiben, Isothermmodul,
Anhängerkupplung, sie muss grund-
sätzlich vom PEUGEOT-Vertrags-
händler montiert werden.
"Confort":
Telefon, Freisprechanlage, Na-
vigationssystem, CD-Wechsler,
Multimedia, Anschluss für MP3-
Walkman (im Handschuhfach)

"Audio":
Leichtmetallfelgen, Radzier-
kappen, Spoiler, Lederlenkrad,
Schmutzfänger, Windabwei-
ser, Türschwellenschutz aus
rostfreiem Stahl

"Design":
Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen

"Tecnic":
Der Einbau eines nicht von Auto-
mobiles PEUGEOT empfohlenen
elektrischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres Fahr-
zeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke zu wenden,
der Ihnen gerne die empfohlenen Ge-
räte und Zubehörteile zeigt.

Hinweis
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:
-
achten Sie darauf, dass der Teppichscho-
ner richtig liegt und richtig befestigt ist,
- legen Sie niemals mehrere Matten übereinander.
Je nach Bestimmungsland ist
es Vorschrift, Sicherheitsweste,
Warndreieck und Ersatzglühlam-
pen im Fahrzeug mitzuführen.

Einbau von Funksprechanlagen
Bevor Sie Ihr Fahrzeug mit einer
Funksprechanlage mit Außenantenne
nachrüsten, empfehlen wir Ihnen, ei-
nen Vertreter der Marke PEUGEOT zu
Rate zu ziehen.
Das PEUGEOT -Händlernetz informiert
Sie über die technischen Daten der
Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifi sche Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die Elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können.

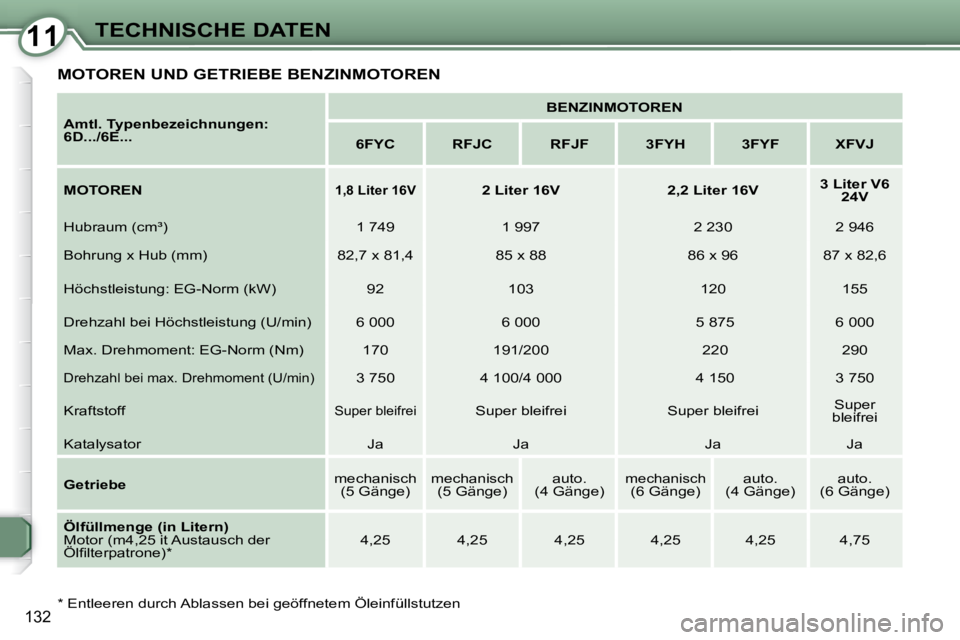

1111TECHNISCHE DATEN
132 * Entleeren durch Ablassen bei geöffnetem Öleinfüllstutzen

Amtl. Typenbezeichnungen:
6D.../6E...
BENZINMOTOREN

6FYC RFJC RFJF 3FYH 3FYF XFVJ

MOTOREN

1,8 Liter 16V
2 Liter 16V 2,2 Liter 16V
3 Liter V6
24V
Hubraum (cm³) 1 749 1 997 2 230 2 946
Bohrung x Hub (mm) 82,7 x 81,4 85 x 88 86 x 96 87 x 82,6
Höchstleistung: EG-Norm (kW) 92 103 120 155
Drehzahl bei Höchstleistung (U/min) 6 000 6 000 5 875 6 000
Max. Drehmoment: EG-Norm (Nm) 170 191/200 220 290
Drehzahl bei max. Drehmoment (U/min) 3 750 4 100/4 000 4 150 3 750
Kraftstoff
Super bleifrei Super bleifrei Super bleifrei Super
bleifrei
Katalysator Ja Ja Ja Ja

Getriebe mechanisch
(5 Gänge) mechanisch
(5 Gänge) auto.
(4 Gänge)
mechanisch(6 Gänge) auto.
(4 Gänge) auto.
(6 Gänge)

Ölfüllmenge (in Litern)
Motor (m4,25 it Austausch der
Ölfi lterpatrone) * 4,25 4,25 4,25 4,25 4,25 4,75
MOTOREN UND GETRIEBE BENZINMOTOREN

1111TECHNISCHE DATEN

Amtl.
Typenbezeichnungen:
6D.../6E...
DIESELMOTOREN

9HZC RHRH RHRJ 4HPH 4HTH UHZJ

MOTOREN
1,6 Liter
HDI 16V
2 Liter HDI 16V
2,2 Liter
HDI 16V
2,7 Liter
HDI 24V
Hubraum (cm³) 1 560 1 997 2 179 2 720
Bohrung x Hub (mm) 75 x 88,3 85 x 88 85 x 96 81 x 88
Höchstleistung: EG-Norm
CEE (kW) 80 100 120 125 150
Drehzahl bei Höchstleistung
(U/min)Max. 4 000 4 000 4 000 4 000
Drehmoment:
EG-Norm (Nm) 240 320 370 440
Drehzahl bei max.
Drehmoment (U/min) 1 750 2 000 1 500 1 900
Kraftstoff Diesel Diesel Diesel Diesel
Katalysator Ja Ja Ja Ja
Partikelfi lter (FAP) Ja Ja Ja Ja

Getriebe mechanisch
(5 Gänge) mechanisch
(6 Gänge) auto.
(6 Gänge) mechanisch
(6 Gänge) auto.
(6 Gänge)

Ölfüllmenge (in Litern)
Motor (mit Austausch der
Ölfi lterpatrone) * 3,5 5,25 5,25 5,25 5,25
MOTOREN UND GETRIEBE
* Entleeren durch Ablassen bei geöffnetem Öleinfüllstutze
n

1111TECHNISCHE DATEN
134

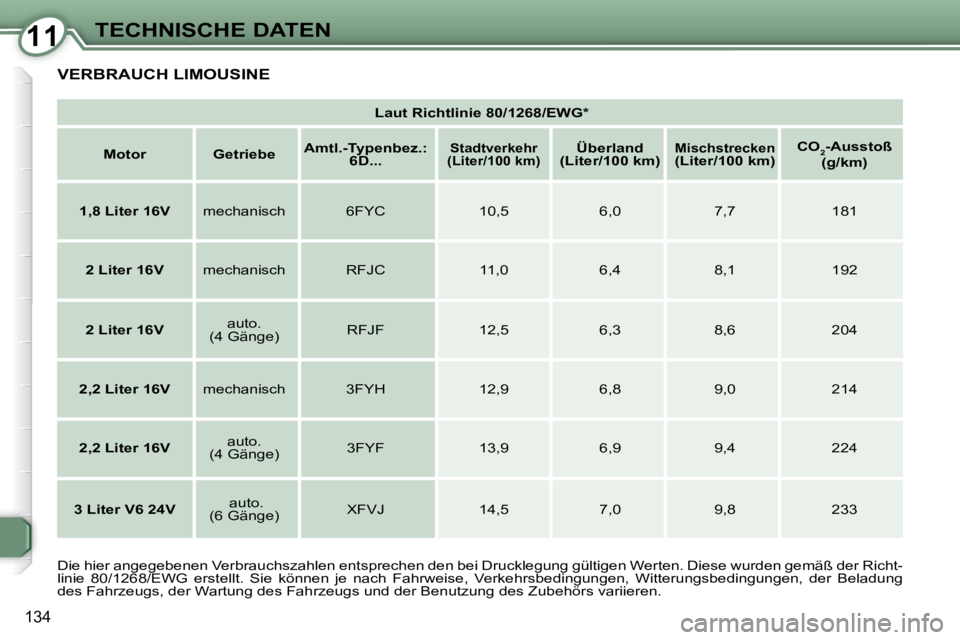

VERBRAUCH LIMOUSINE

Laut Richtlinie 80/1268/EWG*

Motor Getriebe
Amtl.-Typenbez.:
6D...

Stadtverkehr
(Liter/100 km)
Überland
(Liter/100 km)
Mischstrecken(Liter/100 km)
CO
2-Ausstoß
(g/km)

1,8 Liter 16V mechanisch 6FYC 10,5 6,0 7,7 181

2 Liter 16V mechanisch RFJC 11,0 6,4 8,1 192

2 Liter 16V auto.
(4 Gänge) RFJF 12,5 6,3 8,6 204

2,2 Liter 16V mechanisch 3FYH 12,9 6,8 9,0 214

2,2 Liter 16V auto.
(4 Gänge) 3FYF 13,9 6,9 9,4 224

3 Liter V6 24V auto.
(6 Gänge) XFVJ 14,5 7,0 9,8 233
Die hier angegebenen Verbrauchszahlen entsprechen den bei D rucklegung gültigen Werten. Diese wurden gemäß der Richt-
linie 80/1268/EWG erstellt. Sie können je nach Fahrweise, V erkehrsbedingungen, Witterungsbedingungen, der Beladung
des Fahrzeugs, der Wartung des Fahrzeugs und der Benutzung des Zu behörs variieren.
