2008 Peugeot 407 Betriebsanleitung (in German)

1010PRAKTISCHE TIPPS
116

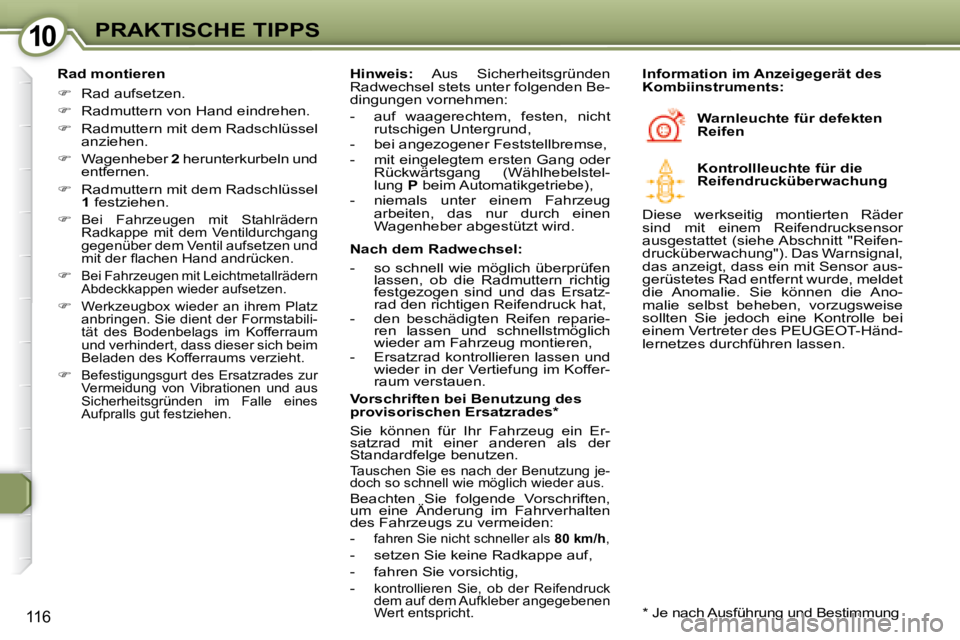

Rad montieren

 Rad aufsetzen.

 Radmuttern von Hand eindrehen.

 Radmuttern mit dem Radschlüssel
anziehen.

 Wagenheber 2 herunterkurbeln und
entfernen.

 Radmuttern mit dem Radschlüssel

1 festziehen.


Bei Fahrzeugen mit Stahlrädern
Radkappe mit dem Ventildurchgang
gegenüber dem Ventil aufsetzen und
mit der fl achen Hand andrücken.



Bei Fahrzeugen mit Leichtmetallrädern
Abdeckkappen wieder aufsetzen.


Werkzeugbox wieder an ihrem Platz
anbringen. Sie dient der Formstabili-
tät des Bodenbelags im Kofferraum
und verhindert, dass dieser sich beim
Beladen des Kofferraums verzieht.

 Befestigungsgurt des Ersatzrades zur
Vermeidung von Vibrationen und aus
Sicherheitsgründen im Falle eines
Aufpralls gut festziehen.
Warnleuchte für defekten
Reifen
Information im Anzeigegerät des
Kombiinstruments:

Hinweis: Aus Sicherheitsgründen
Radwechsel stets unter folgenden Be-
dingungen vornehmen:
- auf waagerechtem, festen, nicht rutschigen Untergrund,
- bei angezogener Feststellbremse,
- mit eingelegtem ersten Gang oder Rückwärtsgang (Wählhebelstel-
lung P beim Automatikgetriebe),
- niemals unter einem Fahrzeug arbeiten, das nur durch einen
Wagenheber abgestützt wird. Kontrollleuchte für die
Reifendrucküberwachung
Diese werkseitig montierten Räder
sind mit einem Reifendrucksensor
ausgestattet (siehe Abschnitt "Reifen-
drucküberwachung"). Das Warnsignal,
das anzeigt, dass ein mit Sensor aus-
gerüstetes Rad entfernt wurde, meldet
die Anomalie. Sie können die Ano-
malie selbst beheben, vorzugsweise
sollten Sie jedoch eine Kontrolle bei
einem Vertreter des PEUGEOT -Händ-
lernetzes durchführen lassen.
Nach dem Radwechsel:
- so schnell wie möglich überprüfen
lassen, ob die Radmuttern richtig
festgezogen sind und das Ersatz-
rad den richtigen Reifendruck hat,
- den beschädigten Reifen reparie- ren lassen und schnellstmöglich
wieder am Fahrzeug montieren,
- Ersatzrad kontrollieren lassen und wieder in der Vertiefung im Koffer-
raum verstauen.
Vorschriften bei Benutzung des
provisorischen Ersatzrades *
Sie können für Ihr Fahrzeug ein Er-
satzrad mit einer anderen als der
Standardfelge benutzen.
Tauschen Sie es nach der Benutzung je-
doch so schnell wie möglich wieder aus.
Beachten Sie folgende Vorschriften,
um eine Änderung im Fahrverhalten
des Fahrzeugs zu vermeiden:
-
fahren Sie nicht schneller als 80 km/h ,
- setzen Sie keine Radkappe auf,
- fahren Sie vorsichtig,
-
kontrollieren Sie, ob der Reifendruck
dem auf dem Aufkleber angegebenen
Wert entspricht
. * Je nach Ausführung und Bestimmung

1010PRAKTISCHE TIPPS

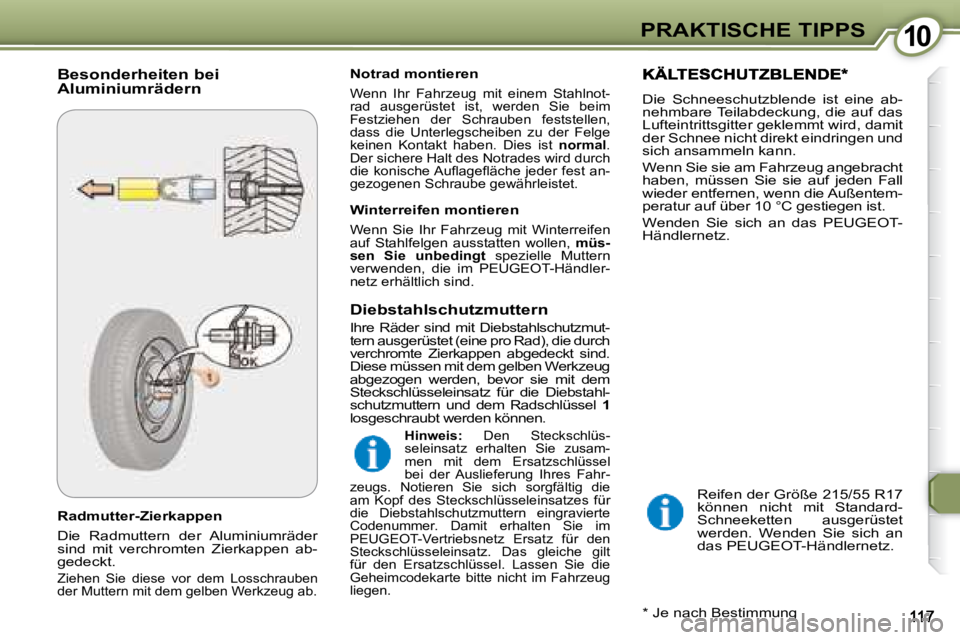

Radmutter-Zierkappen
Die Radmuttern der Aluminiumräder
sind mit verchromten Zierkappen ab-
gedeckt.
Ziehen Sie diese vor dem Losschrauben
der Muttern mit dem gelben Werkzeug ab.
Notrad montieren
Wenn Ihr Fahrzeug mit einem Stahlnot-
rad ausgerüstet ist, werden Sie beim
Festziehen der Schrauben feststellen,
dass die Unterlegscheiben zu der Felge
keinen Kontakt haben. Dies ist normal .
Der sichere Halt des Notrades wird durch
die konische Aufl agefl äche jeder fest an-
gezogenen Schraube gewährleistet. Die Schneeschutzblende ist eine ab-
nehmbare Teilabdeckung, die auf das
Lufteintrittsgitter geklemmt wird, damit
der Schnee nicht direkt eindringen und
sich ansammeln kann.
Wenn Sie sie am Fahrzeug angebracht
haben, müssen Sie sie auf jeden Fall
wieder entfernen, wenn die Außentem-
peratur auf über 10 °C gestiegen ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz .
Reifen der Größe 215/55 R17
können nicht mit Standard-
Schneeketten ausgerüstet
werden. Wenden Sie sich an
das PEUGEOT -Händlernetz.
* Je nach Bestimmung
Besonderheiten bei
Aluminiumrädern Diebstahlschutzmuttern
Ihre Räder sind mit Diebstahlschutzmut-
tern ausgerüstet (eine pro Rad), die durch
verchromte Zierkappen abgedeckt sind.
Diese müssen mit dem gelben Werkzeug
abgezogen werden, bevor sie mit dem
Steckschlüsseleinsatz für die Diebstahl-
schutzmuttern und dem Radschlüssel 1
losgeschraubt werden können.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterreifen
auf Stahlfelgen ausstatten wollen, müs-
sen Sie unbedingt spezielle Muttern
verwenden, die im PEUGEOT -Händler-
netz erhältlich sind.

Hinweis: Den Steckschlüs-
seleinsatz erhalten Sie zusam-
men mit dem Ersatzschlüssel
bei der Auslieferung Ihres Fahr-
zeugs. Notieren Sie sich sorgfältig die
am Kopf des Steckschlüsseleinsatzes für
die Diebstahlschutzmuttern eingravierte
Codenummer. Damit erhalten Sie im
PEUGEOT -Vertriebsnetz Ersatz für den
Steckschlüsseleinsatz. Das gleiche gilt
für den Ersatzschlüssel. Lassen Sie die
Geheimcodekarte bitte nicht im Fahrzeug
liegen.

1010PRAKTISCHE TIPPS
Radmutter-Zierkappen
Die Radmuttern der Aluminiumräder
sind mit verchromten Zierkappen ab-
gedeckt.
Ziehen Sie diese vor dem Losschrauben
der Muttern mit dem gelben Werkzeug ab.
Notrad montieren
Wenn Ihr Fahrzeug mit einem Stahlnot-
rad ausgerüstet ist, werden Sie beim
Festziehen der Schrauben feststellen,
dass die Unterlegscheiben zu der Felge
keinen Kontakt haben. Dies ist normal .
Der sichere Halt des Notrades wird durch
die konische Aufl agefl äche jeder fest an-
gezogenen Schraube gewährleistet. Die Schneeschutzblende ist eine ab-
nehmbare Teilabdeckung, die auf das
Lufteintrittsgitter geklemmt wird, damit
der Schnee nicht direkt eindringen und
sich ansammeln kann.
Wenn Sie sie am Fahrzeug angebracht
haben, müssen Sie sie auf jeden Fall
wieder entfernen, wenn die Außentem-
peratur auf über 10 °C gestiegen ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz .
Reifen der Größe 215/55 R17
können nicht mit Standard-
Schneeketten ausgerüstet
werden. Wenden Sie sich an
das PEUGEOT -Händlernetz.
* Je nach Bestimmung
Besonderheiten bei
Aluminiumrädern Diebstahlschutzmuttern
Ihre Räder sind mit Diebstahlschutzmut-
tern ausgerüstet (eine pro Rad), die durch
verchromte Zierkappen abgedeckt sind.
Diese müssen mit dem gelben Werkzeug
abgezogen werden, bevor sie mit dem
Steckschlüsseleinsatz für die Diebstahl-
schutzmuttern und dem Radschlüssel 1
losgeschraubt werden können.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterreifen
auf Stahlfelgen ausstatten wollen, müs-
sen Sie unbedingt spezielle Muttern
verwenden, die im PEUGEOT -Händler-
netz erhältlich sind.

Hinweis: Den Steckschlüs-
seleinsatz erhalten Sie zusam-
men mit dem Ersatzschlüssel
bei der Auslieferung Ihres Fahr-
zeugs. Notieren Sie sich sorgfältig die
am Kopf des Steckschlüsseleinsatzes für
die Diebstahlschutzmuttern eingravierte
Codenummer. Damit erhalten Sie im
PEUGEOT -Vertriebsnetz Ersatz für den
Steckschlüsseleinsatz. Das gleiche gilt
für den Ersatzschlüssel. Lassen Sie die
Geheimcodekarte bitte nicht im Fahrzeug
liegen.

1010PRAKTISCHE TIPPS
118

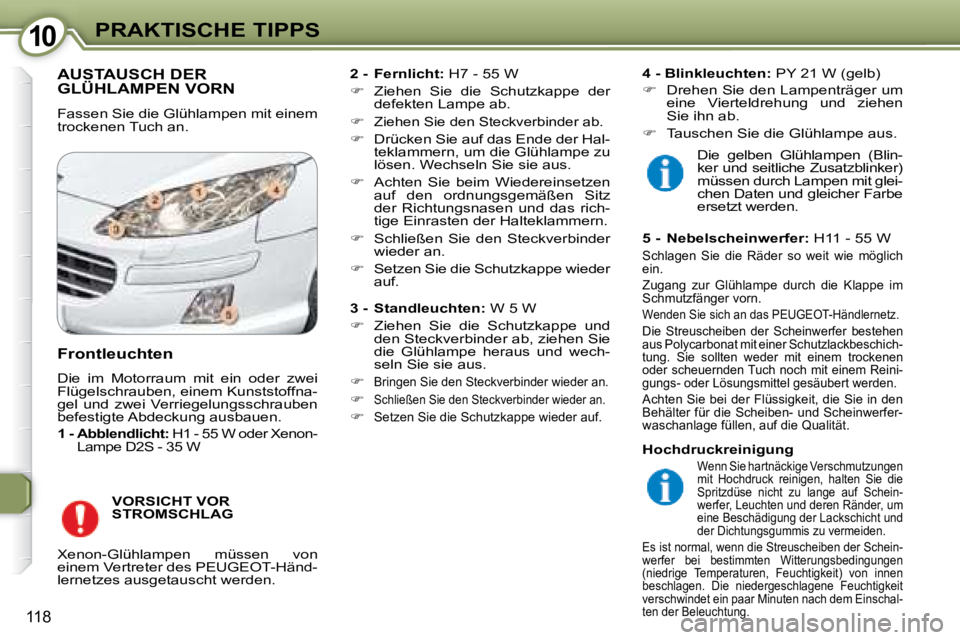

AUSTAUSCH DER GLÜHLAMPEN VORN
Fassen Sie die Glühlampen mit einem
trockenen Tuch an.
2 - Fernlicht: H7 - 55 W

 Ziehen Sie die Schutzkappe der
defekten Lampe ab.

 Ziehen Sie den Steckverbinder ab.

 Drücken Sie auf das Ende der Hal-
teklammern, um die Glühlampe zu
lösen. Wechseln Sie sie aus.

 Achten Sie beim Wiedereinsetzen
auf den ordnungsgemäßen Sitz
der Richtungsnasen und das rich-
tige Einrasten der Halteklammern.

 Schließen Sie den Steckverbinder
wieder an.

 Setzen Sie die Schutzkappe wieder
auf.

3 - Standleuchten: W 5 W

 Ziehen Sie die Schutzkappe und
den Steckverbinder ab, ziehen Sie
die Glühlampe heraus und wech-
seln Sie sie aus.


Bringen Sie den Steckverbinder wieder an.


Schließen Sie den Steckverbinder wieder an.

 Setzen Sie die Schutzkappe wieder auf.
4 - Blinkleuchten:
PY 21 W (gelb)

 Drehen Sie den Lampenträger um
eine Vierteldrehung und ziehen
Sie ihn ab.

 Tauschen Sie die Glühlampe aus.

VORSICHT VOR
STROMSCHLAG
Frontleuchten
Die im Motorraum mit ein oder zwei
Flügelschrauben, einem Kunststoffna-
gel und zwei Verriegelungsschrauben
befestigte Abdeckung ausbauen.

1 - Abblendlicht: H1 - 55 W oder Xenon-
Lampe D2S - 35 W
Xenon-Glühlampen müssen von
einem Vertreter des PEUGEOT -Händ-
lernetzes ausgetauscht werden. Die gelben Glühlampen (Blin-
ker und seitliche Zusatzblinker)
müssen durch Lampen mit glei-
chen Daten und gleicher Farbe
ersetzt werden.

5 - Nebelscheinwerfer: H11 - 55 W
Schlagen Sie die Räder so weit wie möglich
ein.
Zugang zur Glühlampe durch die Klappe im
Schmutzfänger vorn.
Wenden Sie sich an das PEUGEOT-Händlernetz .
Die Streuscheiben der Scheinwerfer bestehen
aus Polycarbonat mit einer Schutzlackbeschich-
tung. Sie sollten weder mit einem trockenen
oder scheuernden Tuch noch mit einem Reini-
gungs- oder Lösungsmittel gesäubert werden.
Achten Sie bei der Flüssigkeit, die Sie in den
Behälter für die Scheiben- und Scheinwerfer-
waschanlage füllen, auf die Qualität.

Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Schein-
werfer, Leuchten und deren Ränder, um
eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Es ist normal, wenn die Streuscheiben der Schein-
werfer bei bestimmten Witterungsbedingungen
(niedrige Temperaturen, Feuchtigkeit) von innen
beschlagen. Die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach dem Einschal-
ten der Beleuchtung.

1010PRAKTISCHE TIPPS
119

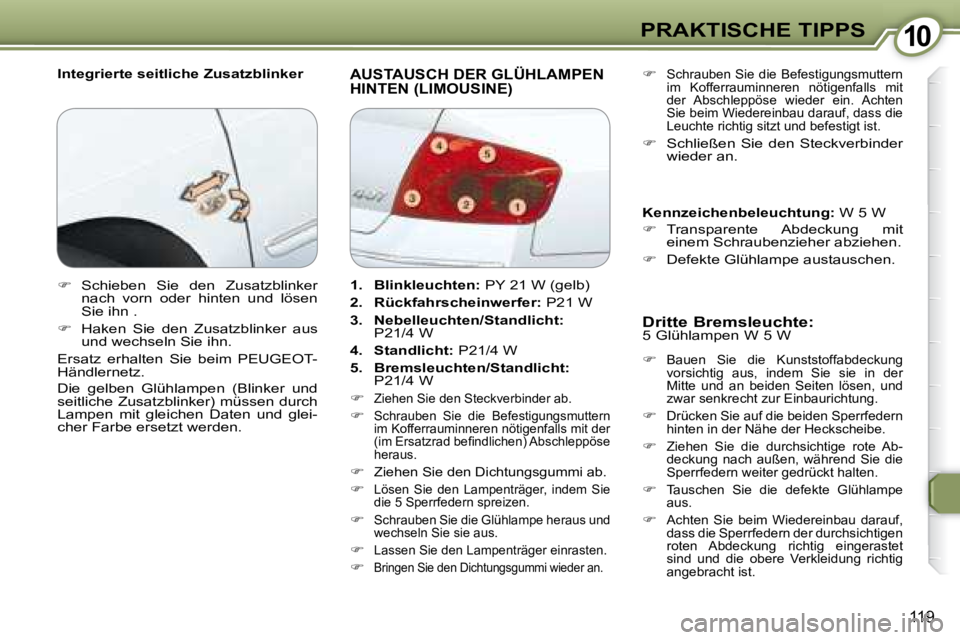

Integrierte seitliche Zusatzblinker AUSTAUSCH DER GLÜHLAMPEN HINTEN (LIMOUSINE)
Dritte Bremsleuchte:
5 Glühlampen W 5 W
 Bauen Sie die Kunststoffabdeckung vorsichtig aus, indem Sie sie in der
Mitte und an beiden Seiten lösen, und
zwar senkrecht zur Einbaurichtung.

 Drücken Sie auf die beiden Sperrfedern hinten in der Nähe der Heckscheibe.

 Ziehen Sie die durchsichtige rote Ab- deckung nach außen, während Sie die
Sperrfedern weiter gedrückt halten.

 Tauschen Sie die defekte Glühlampe aus.

 Achten Sie beim Wiedereinbau darauf, dass die Sperrfedern der durchsichtigen
roten Abdeckung richtig eingerastet
sind und die obere Verkleidung richtig
angebracht ist.
 Schrauben Sie die Befestigungsmuttern
im Kofferrauminneren nötigenfalls mit
der Abschleppöse wieder ein. Achten
Sie beim Wiedereinbau darauf, dass die
Leuchte richtig sitzt und befestigt ist.

 Schließen Sie den Steckverbinder
wieder an.

Kennzeichenbeleuchtung: W 5 W

 Transparente Abdeckung mit
einem Schraubenzieher abziehen.

 Defekte Glühlampe austauschen.

 Schieben Sie den Zusatzblinker
nach vorn oder hinten und lösen
Sie ihn .

 Haken Sie den Zusatzblinker aus
und wechseln Sie ihn.
Ersatz erhalten Sie beim PEUGEOT -
Händlernetz.
Die gelben Glühlampen (Blinker und
seitliche Zusatzblinker) müssen durch
Lampen mit gleichen Daten und glei-
cher Farbe ersetzt werden.
1. Blinkleuchten
: PY 21 W (gelb)

2. Rückfahrscheinwerfer
: P21 W

3. Nebelleuchten/Standlicht
:
P21/4 W

4. Standlicht
: P21/4 W

5. Bremsleuchten/Standlicht
:
P21/4 W


Ziehen Sie den Steckverbinder ab.


Schrauben Sie die Befestigungsmuttern
im Kofferrauminneren nötigenfalls mit der
(im Ersatzrad befi ndlichen) Abschleppöse
heraus.



Ziehen Sie den Dichtungsgummi ab.


Lösen Sie den Lampenträger, indem Sie
die 5 Sperrfedern spreizen.


Schrauben Sie die Glühlampe heraus und
wechseln Sie sie aus.

 Lassen Sie den Lampenträger einrasten.

 Bringen Sie den Dichtungsgummi wieder an.

1010PRAKTISCHE TIPPS
119
Integrierte seitliche Zusatzblinker AUSTAUSCH DER GLÜHLAMPEN HINTEN (LIMOUSINE)
Dritte Bremsleuchte:
5 Glühlampen W 5 W
 Bauen Sie die Kunststoffabdeckung vorsichtig aus, indem Sie sie in der
Mitte und an beiden Seiten lösen, und
zwar senkrecht zur Einbaurichtung.

 Drücken Sie auf die beiden Sperrfedern hinten in der Nähe der Heckscheibe.

 Ziehen Sie die durchsichtige rote Ab- deckung nach außen, während Sie die
Sperrfedern weiter gedrückt halten.

 Tauschen Sie die defekte Glühlampe aus.

 Achten Sie beim Wiedereinbau darauf, dass die Sperrfedern der durchsichtigen
roten Abdeckung richtig eingerastet
sind und die obere Verkleidung richtig
angebracht ist.
 Schrauben Sie die Befestigungsmuttern
im Kofferrauminneren nötigenfalls mit
der Abschleppöse wieder ein. Achten
Sie beim Wiedereinbau darauf, dass die
Leuchte richtig sitzt und befestigt ist.

 Schließen Sie den Steckverbinder
wieder an.

Kennzeichenbeleuchtung: W 5 W

 Transparente Abdeckung mit
einem Schraubenzieher abziehen.

 Defekte Glühlampe austauschen.

 Schieben Sie den Zusatzblinker
nach vorn oder hinten und lösen
Sie ihn .

 Haken Sie den Zusatzblinker aus
und wechseln Sie ihn.
Ersatz erhalten Sie beim PEUGEOT -
Händlernetz.
Die gelben Glühlampen (Blinker und
seitliche Zusatzblinker) müssen durch
Lampen mit gleichen Daten und glei-
cher Farbe ersetzt werden.
1. Blinkleuchten
: PY 21 W (gelb)

2. Rückfahrscheinwerfer
: P21 W

3. Nebelleuchten/Standlicht
:
P21/4 W

4. Standlicht
: P21/4 W

5. Bremsleuchten/Standlicht
:
P21/4 W


Ziehen Sie den Steckverbinder ab.


Schrauben Sie die Befestigungsmuttern
im Kofferrauminneren nötigenfalls mit der
(im Ersatzrad befi ndlichen) Abschleppöse
heraus.



Ziehen Sie den Dichtungsgummi ab.


Lösen Sie den Lampenträger, indem Sie
die 5 Sperrfedern spreizen.


Schrauben Sie die Glühlampe heraus und
wechseln Sie sie aus.

 Lassen Sie den Lampenträger einrasten.

 Bringen Sie den Dichtungsgummi wieder an.

1010PRAKTISCHE TIPPS
120

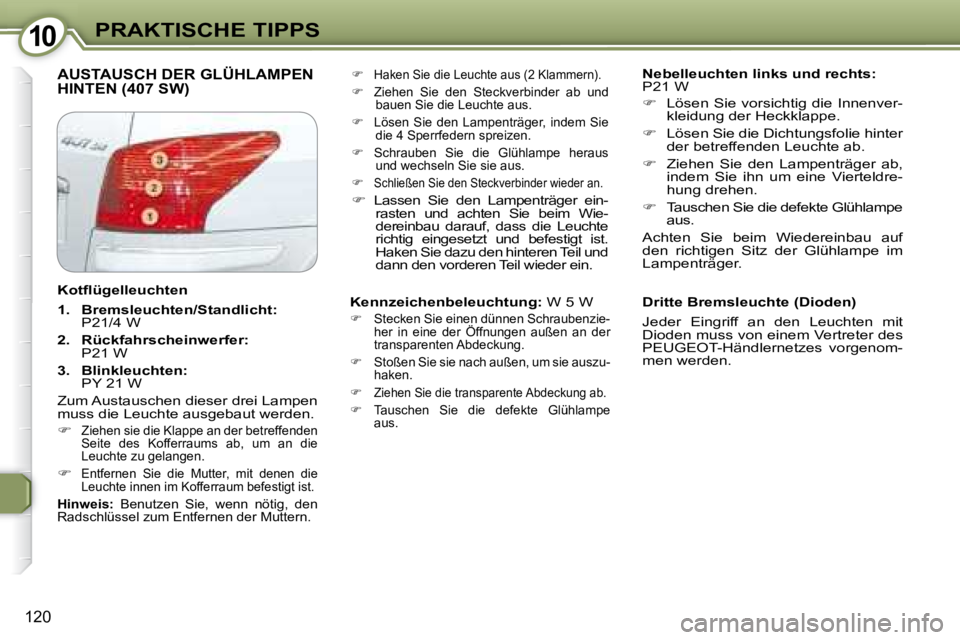

AUSTAUSCH DER GLÜHLAMPEN HINTEN (407 SW)
Nebelleuchten links und rechts:
P21 W

 Lösen Sie vorsichtig die Innenver-
kleidung der Heckklappe.

 Lösen Sie die Dichtungsfolie hinter
der betreffenden Leuchte ab.

 Ziehen Sie den Lampenträger ab,
indem Sie ihn um eine Vierteldre-
hung drehen.

 Tauschen Sie die defekte Glühlampe
aus.
Achten Sie beim Wiedereinbau auf
den richtigen Sitz der Glühlampe im
Lampenträger.
 Haken Sie die Leuchte aus (2 Klammern).

 Ziehen Sie den Steckverbinder ab und
bauen Sie die Leuchte aus.

 Lösen Sie den Lampenträger, indem Sie
die 4 Sperrfedern spreizen.

 Schrauben Sie die Glühlampe heraus
und wechseln Sie sie aus.


Schließen Sie den Steckverbinder wieder an.

 Lassen Sie den Lampenträger ein-
rasten und achten Sie beim Wie-
dereinbau darauf, dass die Leuchte
richtig eingesetzt und befestigt ist.
Haken Sie dazu den hinteren Teil und
dann den vorderen Teil wieder ein.

Kennzeichenbeleuchtung: W 5 W

 Stecken Sie einen dünnen Schraubenzie-
her in eine der Öffnungen außen an der
transparenten Abdeckung.

 Stoßen Sie sie nach außen, um sie auszu-
haken.


Ziehen Sie die transparente Abdeckung ab.

 Tauschen Sie die defekte Glühlampe
aus.
Dritte Bremsleuchte (Dioden)
Jeder Eingriff an den Leuchten mit
Dioden muss von einem Vertreter des
PEUGEOT -Händlernetzes vorgenom-
men werden.
Kotfl ügelleuchten

1. Bremsleuchten/Standlicht:
P21/4 W

2. Rückfahrscheinwerfer:
P21 W

3. Blinkleuchten:
PY 21 W
Zum Austauschen dieser drei Lampen
muss die Leuchte ausgebaut werden.


Ziehen sie die Klappe an der betreffenden
Seite des Kofferraums ab, um an die
Leuchte zu gelangen.



Entfernen Sie die Mutter, mit denen die
Leuchte innen im Kofferraum befestigt ist.

Hinweis: Benutzen Sie, wenn nötig, den
Radschlüssel zum Entfernen der Muttern.

1010PRAKTISCHE TIPPS
121

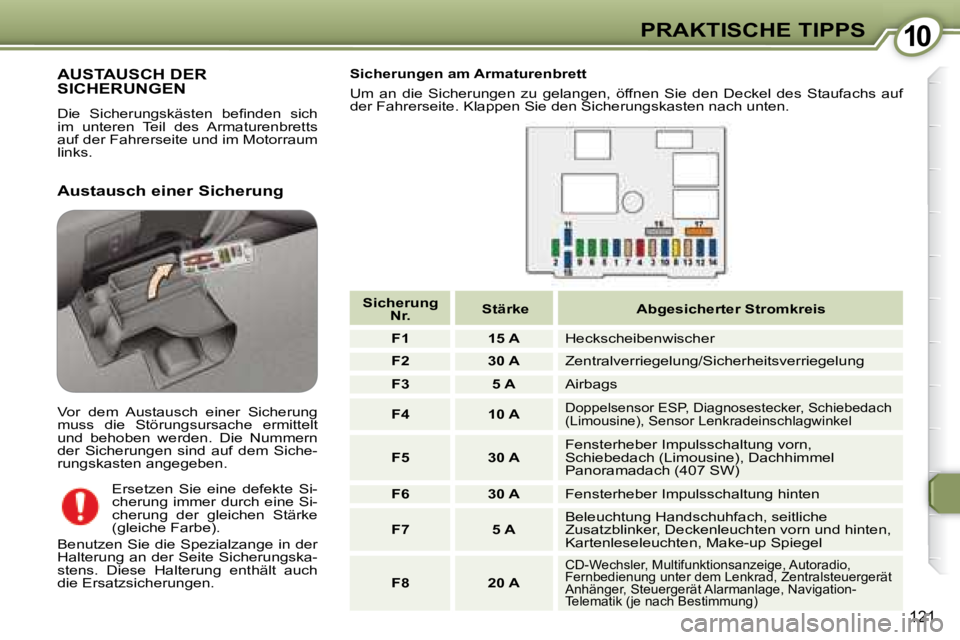

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befi nden sich
im unteren Teil des Armaturenbretts
auf der Fahrerseite und im Motorraum
links. Sicherungen am Armaturenbrett
Um an die Sicherungen zu gelangen, öffnen Sie den Deckel d
es Staufachs auf
der Fahrerseite. Klappen Sie den Sicherungskasten nach unten.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt
und behoben werden. Die Nummern
der Sicherungen sind auf dem Siche-
rungskasten angegeben. Ersetzen Sie eine defekte Si-
cherung immer durch eine Si-
cherung der gleichen Stärke
(gleiche Farbe).
Benutzen Sie die Spezialzange in der
Halterung an der Seite Sicherungska-
stens. Diese Halterung enthält auch
die Ersatzsicherungen.
Sicherung
Nr.
Stärke Abgesicherter Stromkreis

F1 15 A Heckscheibenwischer

F2 30 A Zentralverriegelung/Sicherheitsverriegelung

F3 5 A Airbags

F4 10 A
Doppelsensor ESP, Diagnosestecker, Schiebedach
(Limousine), Sensor Lenkradeinschlagwinkel

F5 30 A Fensterheber Impulsschaltung vorn,
Schiebedach (Limousine), Dachhimmel
Panoramadach (407 SW)

F6 30 A Fensterheber Impulsschaltung hinten

F7 5 A Beleuchtung Handschuhfach, seitliche
Zusatzblinker, Deckenleuchten vorn und hinten,
Kartenleseleuchten, Make-up Spiegel

F8 20 A
CD-Wechsler, Multifunktionsanzeige, Autoradio,
Fernbedienung unter dem Lenkrad, Zentralsteuergerät
Anhänger, Steuergerät Alarmanlage, Navigation-
Telematik (je nach Bestimmung)
