2008 PEUGEOT 207 Manuale duso (in Italian)

20

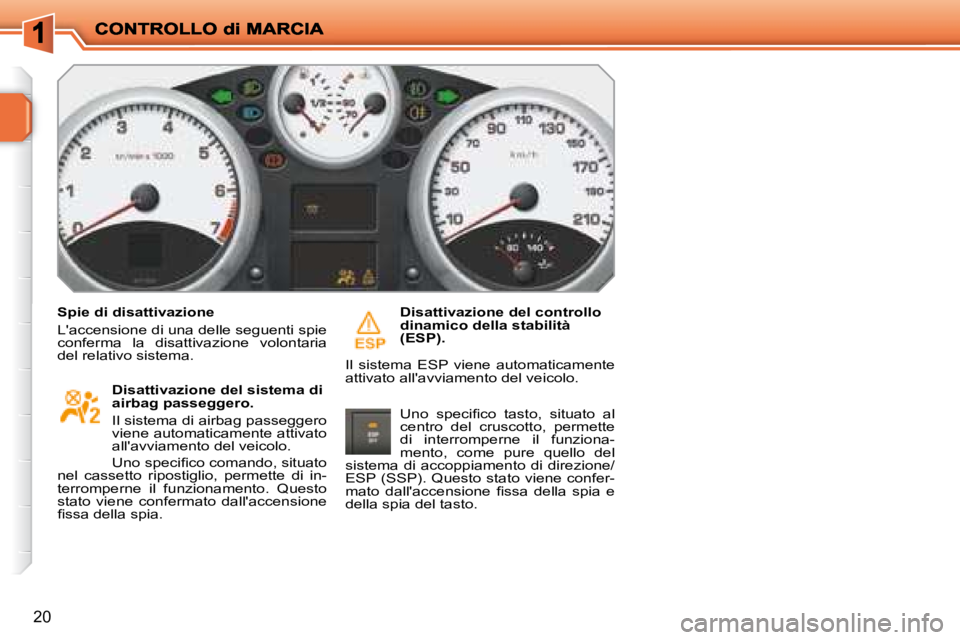

Spie di disattivazione
L'accensione di una delle seguenti spie
conferma la disattivazione volontaria
del relativo sistema. Disattivazione del sistema di
airbag passeggero.
Il sistema di airbag passeggero
viene automaticamente attivato
all'avviamento del veicolo.
Uno specifi co comando, situato
nel cassetto ripostiglio, permette di in-
terromperne il funzionamento. Questo
stato viene confermato dall'accensione
fi ssa della spia. Disattivazione del controllo
dinamico della stabilità
(ESP).
Il sistema ESP viene automaticamente
attivato all'avviamento del veicolo.
Uno specifi co tasto, situato al
centro del cruscotto, permette
di interromperne il funziona-
mento, come pure quello del
sistema di accoppiamento di direzione/
ESP (SSP). Questo stato viene confer-
mato dall'accensione fi ssa della spia e
della spia del tasto.

!
21

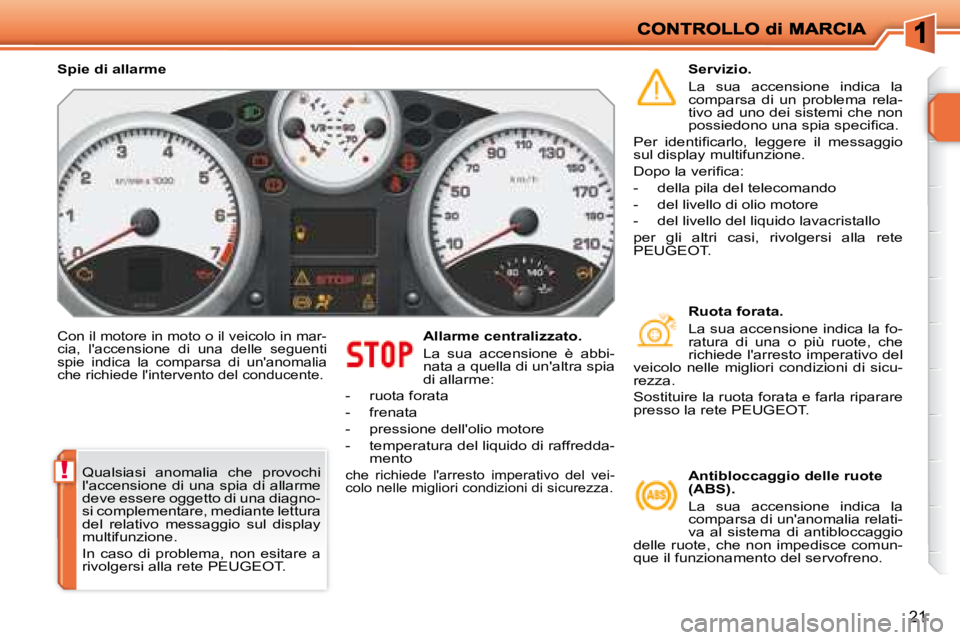

Con il motore in moto o il veicolo in mar-
cia, l'accensione di una delle seguenti
spie indica la comparsa di un'anomalia
che richiede l'intervento del conducente. Allarme centralizzato.
La sua accensione è abbi-
nata a quella di un'altra spia
di allarme:
- ruota forata
- frenata
- pressione dell'olio motore
- temperatura del liquido di raffredda- mento
che richiede l'arresto imperativo del vei-
colo nelle migliori condizioni di sicurezza.
Servizio.
La sua accensione indica la
comparsa di un problema rela-
tivo ad uno dei sistemi che non
possiedono una spia specifi ca.
Per identifi carlo, leggere il messaggio
sul display multifunzione.
Dopo la verifi ca:
- della pila del telecomando
- del livello di olio motore
- del livello del liquido lavacristallo
per gli altri casi, rivolgersi alla rete
PEUGEOT .
Ruota forata.
La sua accensione indica la fo-
ratura di una o più ruote, che
richiede l'arresto imperativo del
veicolo nelle migliori condizioni di sicu-
rezza.
Sostituire la ruota forata e farla riparare
presso la rete PEUGEOT .
Antibloccaggio delle ruote
(ABS).
La sua accensione indica la
comparsa di un'anomalia relati-
va al sistema di antibloccaggio
delle ruote, che non impedisce comun-
que il funzionamento del servofreno.
Qualsiasi anomalia che provochi
l'accensione di una spia di allarme
deve essere oggetto di una diagno-
si complementare, mediante lettura
del relativo messaggio sul display
multifunzione.
In caso di problema, non esitare a
rivolgersi alla rete PEUGEOT .
Spie di allarme

22

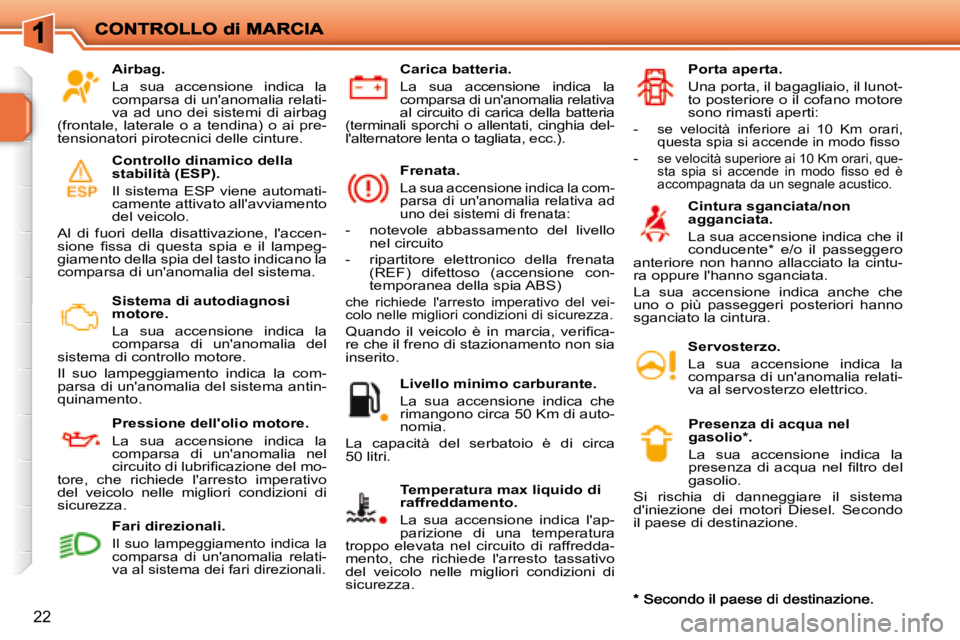

Airbag.
La sua accensione indica la
comparsa di un'anomalia relati-
va ad uno dei sistemi di airbag
(frontale, laterale o a tendina) o ai pre-
tensionatori pirotecnici delle cinture.
Controllo dinamico della
stabilità (ESP).
Il sistema ESP viene automati-
camente attivato all'avviamento
del veicolo.
Al di fuori della disattivazione, l'accen-
sione fi ssa di questa spia e il lampeg-
giamento della spia del tasto indicano la
comparsa di un'anomalia del sistema.
Sistema di autodiagnosi
motore.
La sua accensione indica la
comparsa di un'anomalia del
sistema di controllo motore.
Il suo lampeggiamento indica la com-
parsa di un'anomalia del sistema antin-
quinamento.
Pressione dell'olio motore.
La sua accensione indica la
comparsa di un'anomalia nel
circuito di lubrifi cazione del mo-
tore, che richiede l'arresto imperativo
del veicolo nelle migliori condizioni di
sicurezza. Carica batteria.
La sua accensione indica la
comparsa di un'anomalia relativa
al circuito di carica della batteria
(terminali sporchi o allentati, cinghia del-
l'alternatore lenta o tagliata, ecc.).
Frenata.
La sua accensione indica la com-
parsa di un'anomalia relativa ad
uno dei sistemi di frenata:
- notevole abbassamento del livello nel circuito
- ripartitore elettronico della frenata (REF) difettoso (accensione con-
temporanea della spia ABS)
che richiede l'arresto imperativo del vei-
colo nelle migliori condizioni di sicurezza.
Quando il veicolo è in marcia, verifi ca-
re che il freno di stazionamento non sia
inserito.
Livello minimo carburante.
La sua accensione indica che
rimangono circa 50 Km di auto-
nomia.
La capacità del serbatoio è di circa
50 litri.
Temperatura max liquido di
raffreddamento.
La sua accensione indica l'ap-
parizione di una temperatura
troppo elevata nel circuito di raffredda-
mento, che richiede l'arresto tassativo
del veicolo nelle migliori condizioni di
sicurezza. Porta aperta.
Una porta, il bagagliaio, il lunot-
to posteriore o il cofano motore
sono rimasti aperti:
-
se velocità inferiore ai 10 Km orari,
questa spia si accende in modo fi sso
-
se velocità superiore ai 10 Km orari, que-
sta spia si accende in modo fi sso ed è
accompagnata da un segnale acustico.
Cintura sganciata/non
agganciata.
La sua accensione indica che il
conducente * e/o il passeggero
anteriore non hanno allacciato la cintu-
ra oppure l'hanno sganciata.
La sua accensione indica anche che
uno o più passeggeri posteriori hanno
sganciato la cintura.
Servosterzo.
La sua accensione indica la
comparsa di un'anomalia relati-
va al servosterzo elettrico.
Presenza di acqua nel
gasolio * .
La sua accensione indica la
presenza di acqua nel fi ltro del
gasolio.
Si rischia di danneggiare il sistema
d'iniezione dei motori Diesel. Secondo
il paese di destinazione.
Fari direzionali.
Il suo lampeggiamento indica la
comparsa di un'anomalia relati-
va al sistema dei fari direzionali.

i
23

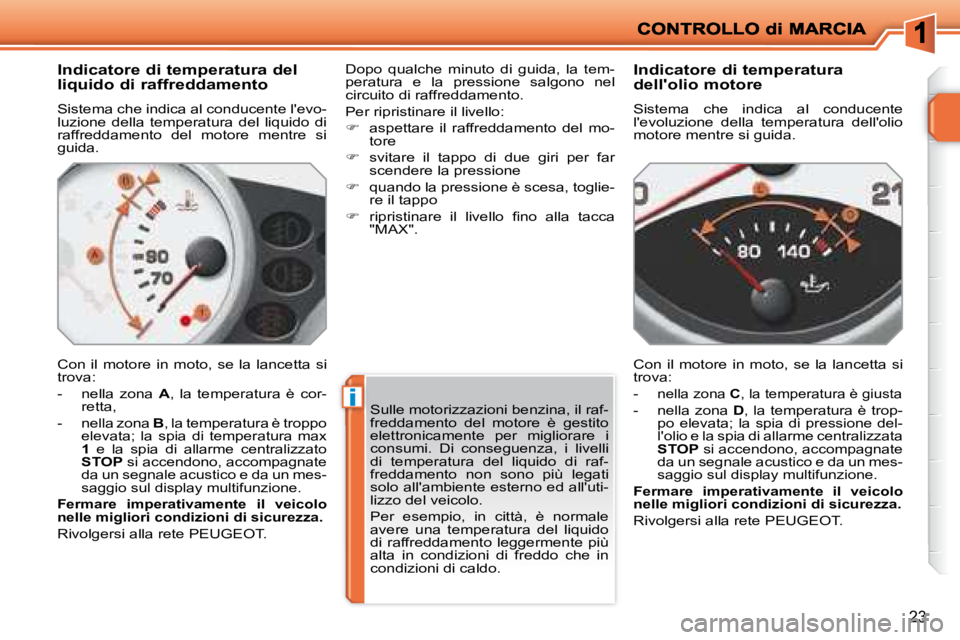

Indicatore di temperatura del
liquido di raffreddamento
Sistema che indica al conducente l'evo-
luzione della temperatura del liquido di
raffreddamento del motore mentre si
guida.
Con il motore in moto, se la lancetta si
trova:
- nella zona A , la temperatura è cor-
retta,
-
nella zona B , la temperatura è troppo
elevata; la spia di temperatura max

1 e la spia di allarme centralizzato

STOP si accendono, accompagnate
da un segnale acustico e da un mes-
saggio sul display multifunzione
.

Fermare imperativamente il veicolo
nelle migliori condizioni di sicurezza.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel
circuito di raffreddamento.
Per ripristinare il livello:

 aspettare il raffreddamento del mo-
tore

 svitare il tappo di due giri per far
scendere la pressione

 quando la pressione è scesa, toglie-
re il tappo

 ripristinare il livello fi no alla tacca
"MAX". Indicatore di temperatura
dell'olio motore
Sistema che indica al conducente
l'evoluzione della temperatura dell'olio
motore mentre si guida.
Con il motore in moto, se la lancetta si
trova:
-
nella zona
C , la temperatura è giusta
-
nella zona D , la temperatura è trop-
po elevata; la spia di pressione del-
l'olio e la spia di allarme centralizzata

STOP si accendono, accompagnate
da un segnale acustico e da un mes-
saggio sul display multifunzione
.

Fermare imperativamente il veicolo
nelle migliori condizioni di sicurezza.
Rivolgersi alla rete PEUGEOT.
Sulle motorizzazioni benzina, il raf-
freddamento del motore è gestito
elettronicamente per migliorare i
consumi. Di conseguenza, i livelli
di temperatura del liquido di raf-
freddamento non sono più legati
solo all'ambiente esterno ed all'uti-
lizzo del veicolo.
Per esempio, in città, è normale
avere una temperatura del liquido
di raffreddamento leggermente più
alta in condizioni di freddo che in
condizioni di caldo.

24

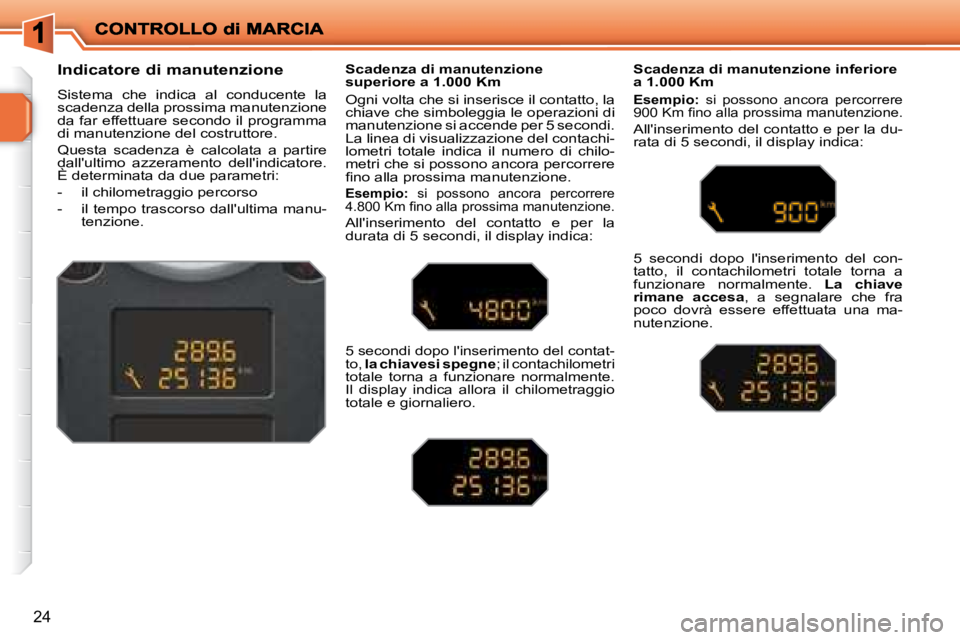

Indicatore di manutenzione
Sistema che indica al conducente la
scadenza della prossima manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso
- il tempo trascorso dall'ultima manu-tenzione. Scadenza di manutenzione
superiore a 1.000 Km
Ogni volta che si inserisce il contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi.
La linea di visualizzazione del contachi-
lometri totale indica il numero di chilo-
metri che si possono ancora percorrere
fi no alla prossima manutenzione.

Esempio: si possono ancora percorrere
4.800 Km fi no alla prossima manutenzione.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, la chiavesi spegne ; il contachilometri
totale torna a funzionare normalmente.
Il display indica allora il chilometraggio
totale e giornaliero.
Scadenza di manutenzione inferiore
a 1.000 Km

Esempio: si possono ancora percorrere
900 Km fi no alla prossima manutenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, il contachilometri totale torna a
funzionare normalmente. La chiave
rimane accesa , a segnalare che fra
poco dovrà essere effettuata una ma-
nutenzione.

i
i
25
Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare il
veicolo ed aspettare almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:

 togliere il contatto

 premere sul pulsante di azzeramen-
to del contachilometri giornaliero e
mantenerlo premuto


inserire il contatto; il display chilometri-
co comincia il conteggio alla rovescia

 quando il dispaly indica "=0", rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.

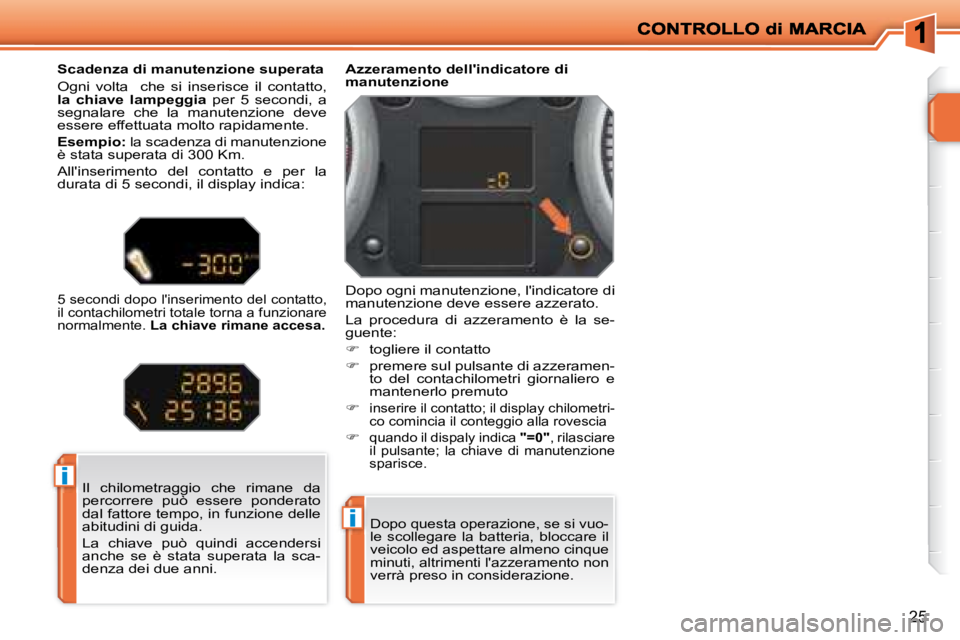

Scadenza di manutenzione superata
Ogni volta che si inserisce il contatto,

la chiave lampeggia per 5 secondi, a
segnalare che la manutenzione deve
essere effettuata molto rapidamente.

Esempio: la scadenza di manutenzione
è stata superata di 300 Km.
All'inserimento del contatto e per la
durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totale torna a funzionare
normalmente. La chiave rimane accesa
.

i
26
La verifi ca del livello d'olio è valida
solo se il veicolo si trova su un ter-
reno piano, con il motore fermo da
almeno 15 minuti.

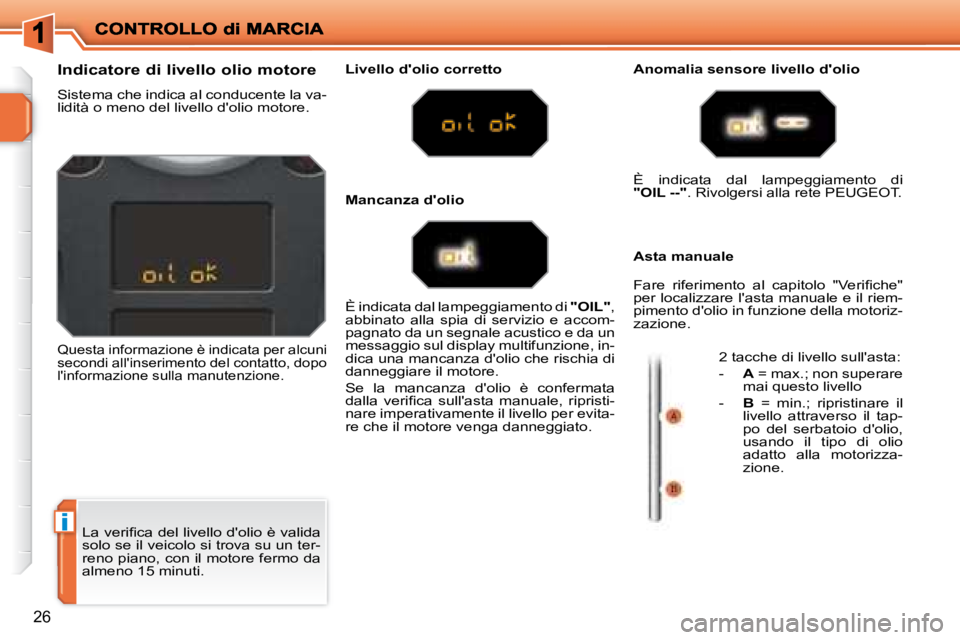

Indicatore di livello olio motore
Sistema che indica al conducente la va-
lidità o meno del livello d'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto Anomalia sensore livello
d'olio
Asta manuale
È indicata dal lampeggiamento di "OIL" ,
abbinato alla spia di servizio e accom-
pagnato da un segnale acustico e da un
messaggio sul display multifunzione, in-
dica una mancanza d'olio che rischia di
danneggiare il motore.
Se la mancanza d'olio è confermata
dalla verifi ca sull'asta manuale, ripristi-
nare imperativamente il livello per evita-
re che il motore venga danneggiato. È indicata dal lampeggiamento di

"OIL --"
. Rivolgersi alla rete PEUGEOT.
Fare riferimento al capitolo "Verifi che"
per localizzare l'asta manuale e il riem-
pimento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'asta:
- A = max.; non superare
mai questo livello
- B = min.; ripristinare il
livello attraverso il tap-
po del serbatoio d'olio,
usando il tipo di olio
adatto alla motorizza-
zione.
Mancanza d'olio

27

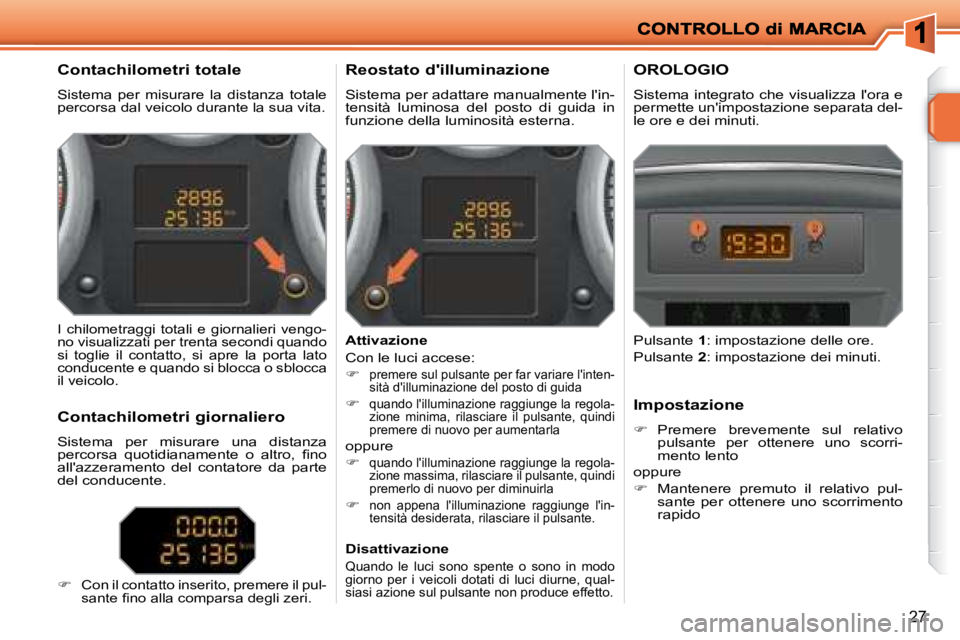

Contachilometri totale
Sistema per misurare la distanza totale
percorsa dal veicolo durante la sua vita.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. OROLOGIO
Sistema integrato che visualizza l'ora e
permette un'impostazione separata del-
le ore e dei minuti.
I chilometraggi totali e giornalieri vengo-
no visualizzati per trenta secondi quando
si toglie il contatto, si apre la porta lato
conducente e quando si blocca o sblocca
il veicolo.
Contachilometri giornaliero
Sistema per misurare una distanza
percorsa quotidianamente o altro, fi no
all'azzeramento del contatore da parte
del conducente.


Con il contatto inserito, premere il pul-
sante fi no alla comparsa degli zeri.
Attivazione
Con le luci accese:


premere sul pulsante per far variare l'inten-
sità d'illuminazione del posto di guida


quando l'illuminazione raggiunge la regola-
zione minima, rilasciare il pulsante, quindi
premere di nuovo per aumentarla

oppure


quando l'illuminazione raggiunge la regola-
zione massima, rilasciare il pulsante, quindi
premerlo di nuovo per diminuirla



non appena l'illuminazione raggiunge l'in-
tensità desiderata, rilasciare il pulsante.
Disattivazione
Quando le luci sono spente o sono in modo
giorno per i veicoli dotati di luci diurne, qual-
siasi azione sul pulsante non produce effetto.
Impostazione

 Premere brevemente sul relativo
pulsante per ottenere uno scorri-
mento lento
oppure

 Mantenere premuto il relativo pul-
sante per ottenere uno scorrimento
rapido
Pulsante
1 : impostazione delle ore.
Pulsante 2 : impostazione dei minuti.
