2008 PEUGEOT 207 Manuale duso (in Italian)

i
i
133
Fissaggio della ruota di scorta
in lamiera o di tipo "ruotino"
Se il veicolo è dotato di ruote in
alluminio, è normale notare, quan-
do si stringono le viti al momento
del rimontaggio, che le rondelle
non sono a contatto con la ruota di
scorta in lamiera o di tipo "ruotino".
La ruota viene mantenuta grazie
all'appoggio conico delle viti.

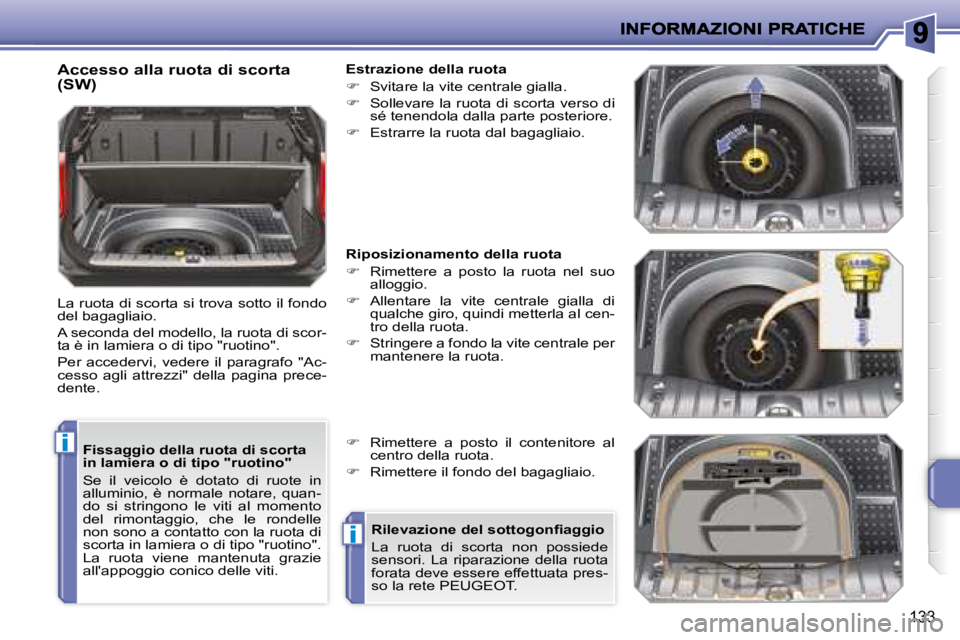

Accesso alla ruota di scorta
(SW)
La ruota di scorta si trova sotto il fondo
del bagagliaio.
A seconda del modello, la ruota di scor-
ta è in lamiera o di tipo "ruotino".
Per accedervi, vedere il paragrafo "Ac-
cesso agli attrezzi" della pagina prece-
dente.
Estrazione della ruota

 Svitare la vite centrale gialla.

 Sollevare la ruota di scorta verso di
sé tenendola dalla parte posteriore.

 Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota

 Rimettere a posto la ruota nel suo
alloggio.

 Allentare la vite centrale gialla di
qualche giro, quindi metterla al cen-
tro della ruota.

 Stringere a fondo la vite centrale per
mantenere la ruota.

 Rimettere a posto il contenitore al
centro della ruota.

 Rimettere il fondo del bagagliaio.
Rilevazione del sottogonfi aggio
La ruota di scorta non possiede
sensori. La riparazione della ruota
forata deve essere effettuata pres-
so la rete PEUGEOT .

i
134
Parcheggio del veicolo
Immobilizzare il veicolo in modo
da non intralciare il traffi co: il suolo
deve essere orizzontale, stabile e
non scivoloso.
Inserire il freno di stazionamento,
disinserire il contatto ed inserire la
prima marcia * , in modo da blocca-
re le ruote.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente oppo-
sta a quella da sostituire.
Verifi care che i passeggeri siano
usciti dal veicolo e che si trovino
una zona sicura.
Non mettersi mai sotto un veico-
lo alzato con il cric; utilizzare una
candela.

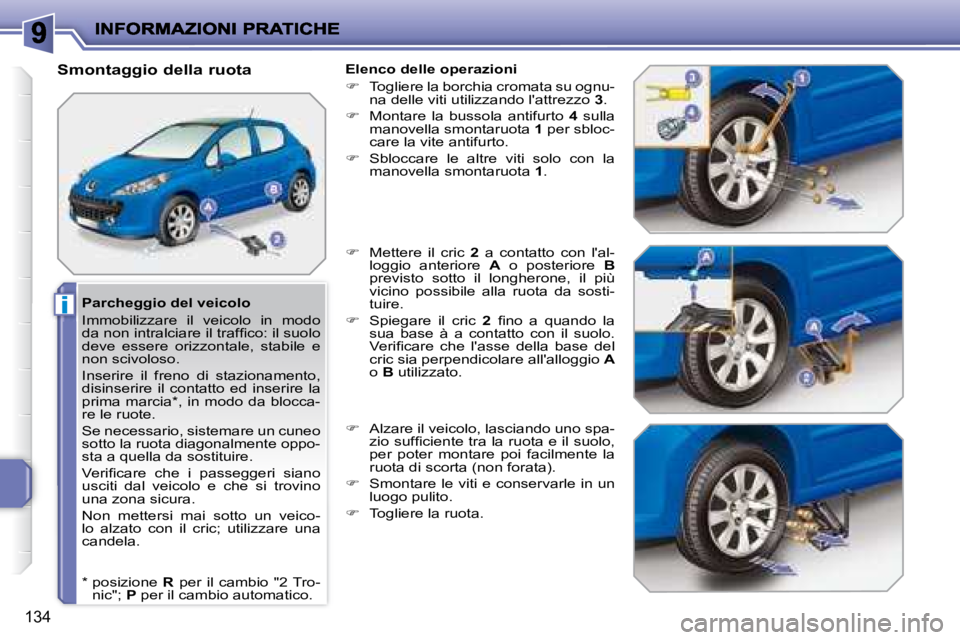

Smontaggio della ruota
Elenco delle operazioni

 Togliere la borchia cromata su ognu-
na delle viti utilizzando l'attrezzo 3 .

 Montare la bussola antifurto 4 sulla
manovella smontaruota 1 per sbloc-
care la vite antifurto.

 Sbloccare le altre viti solo con la
manovella smontaruota 1 .

 Mettere il cric 2 a contatto con l'al-
loggio anteriore A o posteriore B
previsto sotto il longherone, il più
vicino possibile alla ruota da sosti-
tuire.

 Spiegare il cric 2 fi no a quando la
sua base à a contatto con il suolo.
Verifi care che l'asse della base del
cric sia perpendicolare all'alloggio A
o B utilizzato.

 Alzare il veicolo, lasciando uno spa-
zio suffi ciente tra la ruota e il suolo,
per poter montare poi facilmente la
ruota di scorta (non forata).

 Smontare le viti e conservarle in un
luogo pulito.

 Togliere la ruota.
* posizione R per il cambio "2 Tro-
nic"; P per il cambio automatico.

i
135
Dopo una sostituzione di ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'ele-
mento protettivo centrale.
Se si utilizza la ruota di scorta di
tipo "ruotino", non superare la velo-
cità di 80 Km orari.
Far controllare rapidamente il serrag-
gio delle viti e la pressione della ruota
di scorta presso la rete PEUGEOT .
Far riparare la ruota forata e rimet-
terla subito sul veicolo.

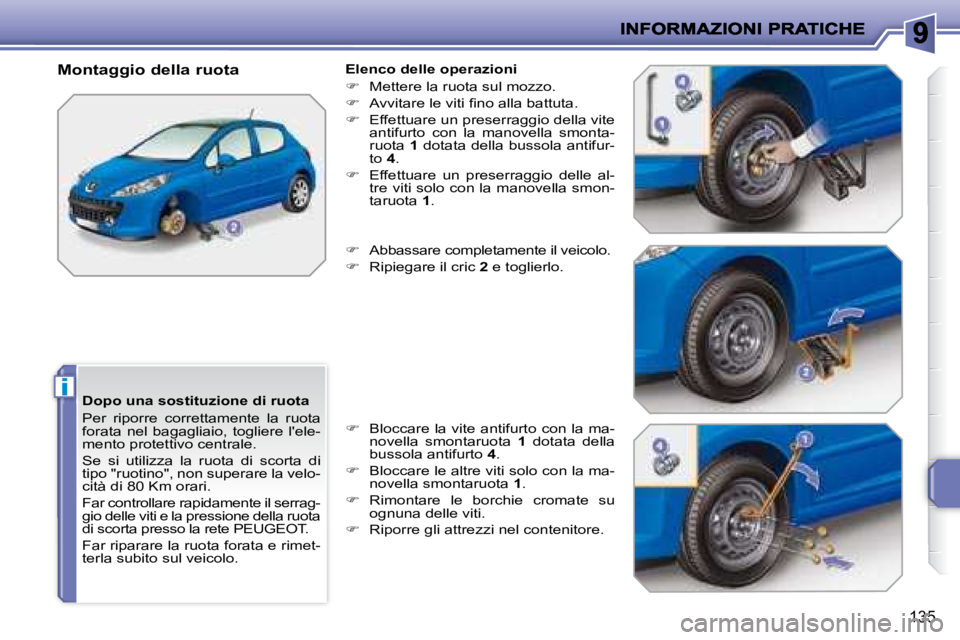

Montaggio della ruota
Elenco delle operazioni

 Mettere la ruota sul mozzo.

 Avvitare le viti fi no alla battuta.

 Effettuare un preserraggio della vite
antifurto con la manovella smonta-
ruota 1 dotata della bussola antifur-
to 4 .

 Effettuare un preserraggio delle al-
tre viti solo con la manovella smon-
taruota 1 .

 Abbassare completamente il veicolo.

 Ripiegare il cric 2 e toglierlo.

 Bloccare la vite antifurto con la ma-
novella smontaruota 1 dotata della
bussola antifurto 4 .

 Bloccare le altre viti solo con la ma-
novella smontaruota 1 .

 Rimontare le borchie cromate su
ognuna delle viti.

 Riporre gli attrezzi nel contenitore.

!
i
i
136

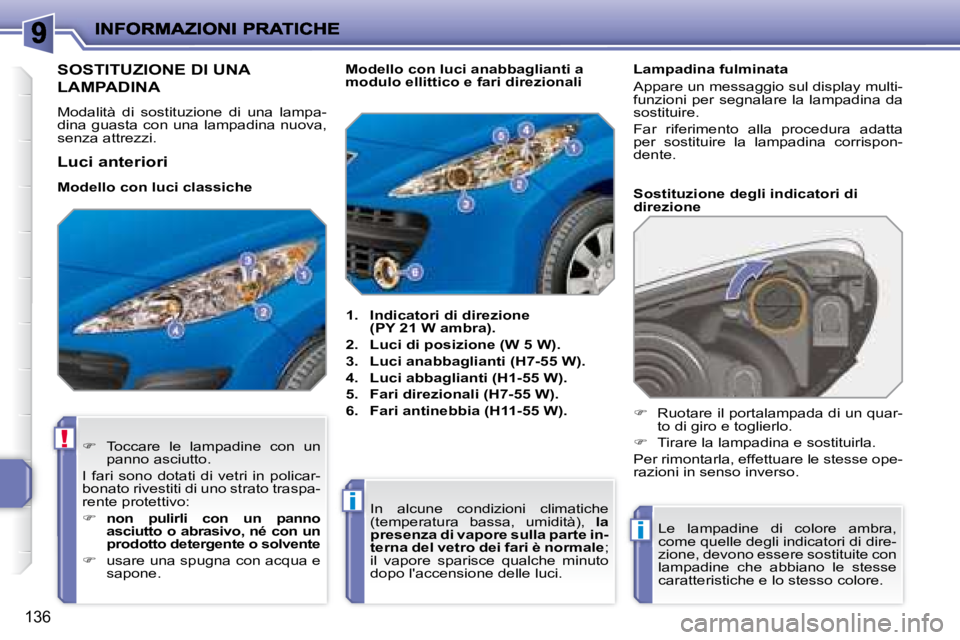

SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-
dina guasta con una lampadina nuova,
senza attrezzi.
1. Indicatori di direzione
(PY 21 W ambra).

2. Luci di posizione (W 5 W).

3. Luci anabbaglianti (H7-55 W).

4. Luci abbaglianti (H1-55 W).

5. Fari direzionali (H7-55 W).

6. Fari antinebbia (H11-55 W). Sostituzione degli indicatori di
direzione

 Toccare le lampadine con un
panno asciutto.
I fari sono dotati di vetri in policar-
bonato rivestiti di uno strato traspa-
rente protettivo:

 non pulirli con un panno
asciutto o abrasivo, né con un
prodotto detergente o solvente

 usare una spugna con acqua e
sapone. In alcune condizioni climatiche
(temperatura bassa, umidità),
la
presenza di vapore sulla parte in-
terna del vetro dei fari è normale ;
il vapore sparisce qualche minuto
dopo l'accensione delle luci .
Modello con luci anabbaglianti a
modulo ellittico e fari direzionali
Le lampadine di colore ambra,
come quelle degli indicatori di dire-
zione, devono essere sostituite con
lampadine che abbiano le stesse
caratteristiche e lo stesso colore.

 Ruotare il portalampada di un quar-
to di giro e toglierlo.

 Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-
razioni in senso inverso.
Luci anteriori
Lampadina fulminata
Appare un messaggio sul display multi-
funzioni per segnalare la lampadina da
sostituire.
Far riferimento alla procedura adatta
per sostituire la lampadina corrispon-
dente.
Modello con luci classiche

137

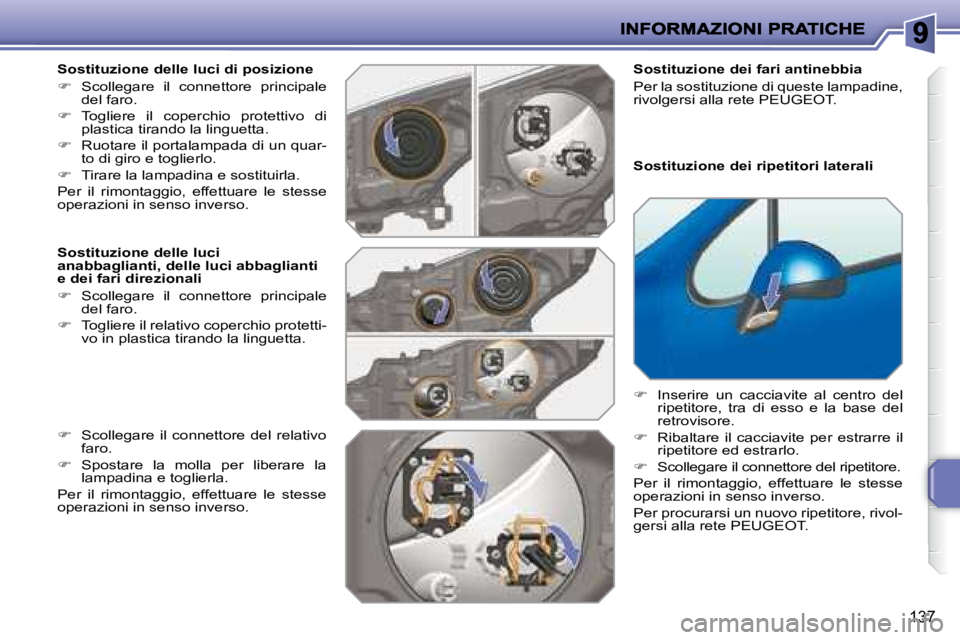

Sostituzione delle luci di posizione

 Scollegare il connettore principale
del faro.

 Togliere il coperchio protettivo di
plastica tirando la linguetta.

 Ruotare il portalampada di un quar-
to di giro e toglierlo.

 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione delle luci
anabbaglianti, delle luci abbaglianti
e dei fari direzionali

 Scollegare il connettore principale
del faro.

 Togliere il relativo coperchio protetti-
vo in plastica tirando la linguetta. Sostituzione dei ripetitori laterali

 Inserire un cacciavite al centro del
ripetitore, tra di esso e la base del
retrovisore.

 Ribaltare il cacciavite per estrarre il
ripetitore ed estrarlo.

 Scollegare il connettore del ripetitore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo ripetitore, rivol-
gersi alla rete PEUGEOT .

 Scollegare il connettore del relativo
faro.

 Spostare la molla per liberare la
lampadina e toglierla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso. Sostituzione dei fari antinebbia
Per la sostituzione di queste lampadine,
rivolgersi alla rete PEUGEOT .

ii
138

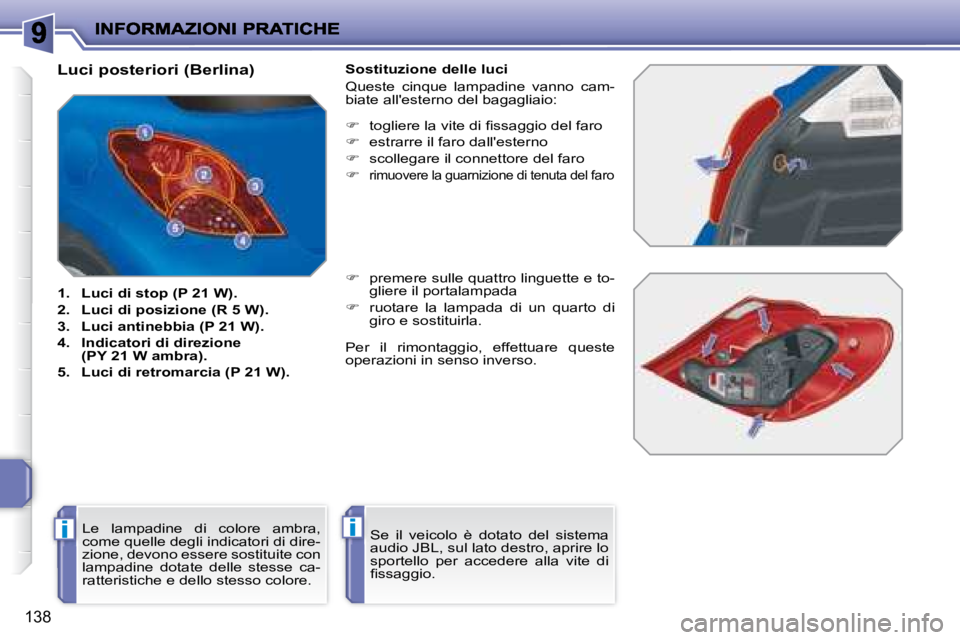

Luci posteriori (Berlina)

1. Luci di stop (P 21 W).

2. Luci di posizione (R 5 W).

3. Luci antinebbia (P 21 W).

4. Indicatori di direzione
(PY 21 W ambra).

5. Luci di retromarcia (P 21 W). Sostituzione delle luci
Queste cinque lampadine vanno cam-
biate all'esterno del bagagliaio:

 togliere la vite di fi ssaggio del faro

 estrarre il faro dall'esterno

 scollegare il connettore del faro


rimuovere la guarnizione di tenuta del faro

 premere sulle quattro linguette e to-
gliere il portalampada

 ruotare la lampada di un quarto di
giro e sostituirla.
Se il veicolo è dotato del sistema
audio JBL, sul lato destro, aprire lo
sportello per accedere alla vite di
fi ssaggio.
Le lampadine di colore ambra,
come quelle degli indicatori di dire-
zione, devono essere sostituite con
lampadine dotate delle stesse ca-
ratteristiche e dello stesso colore. Per il rimontaggio, effettuare queste
operazioni in senso inverso.

!
139

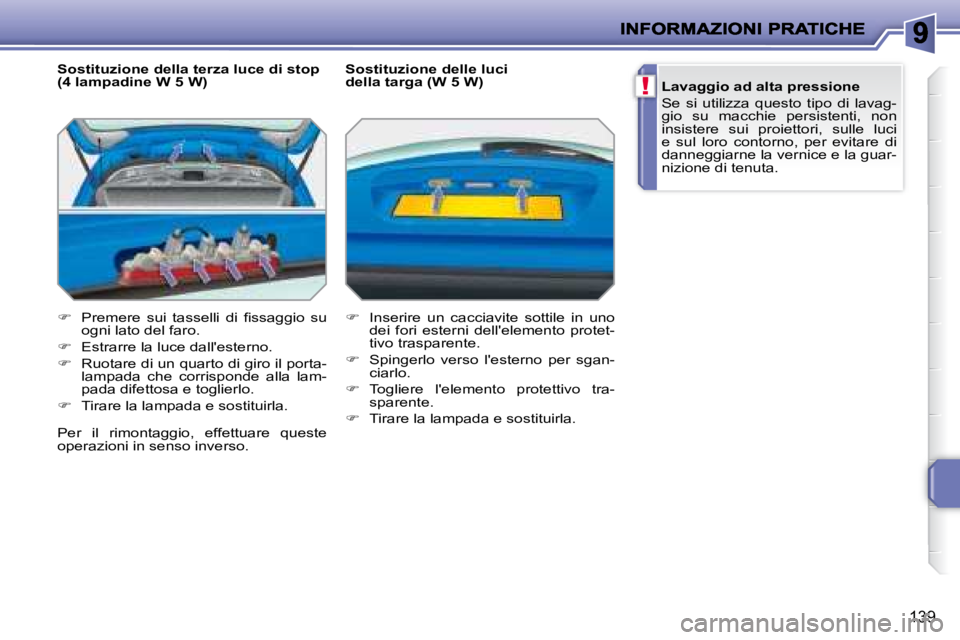

Sostituzione della terza luce di stop
(4 lampadine W 5 W)

 Premere sui tasselli di fi ssaggio su
ogni lato del faro.

 Estrarre la luce dall'esterno.

 Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa e toglierlo.

 Tirare la lampada e sostituirla. Sostituzione delle luci
della targa (W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

 Spingerlo verso l'esterno per sgan-
ciarlo.

 Togliere l'elemento protettivo tra-
sparente.

 Tirare la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non
insistere sui proiettori, sulle luci
e sul loro contorno, per evitare di
danneggiarne la vernice e la guar-
nizione di tenuta.

i
140

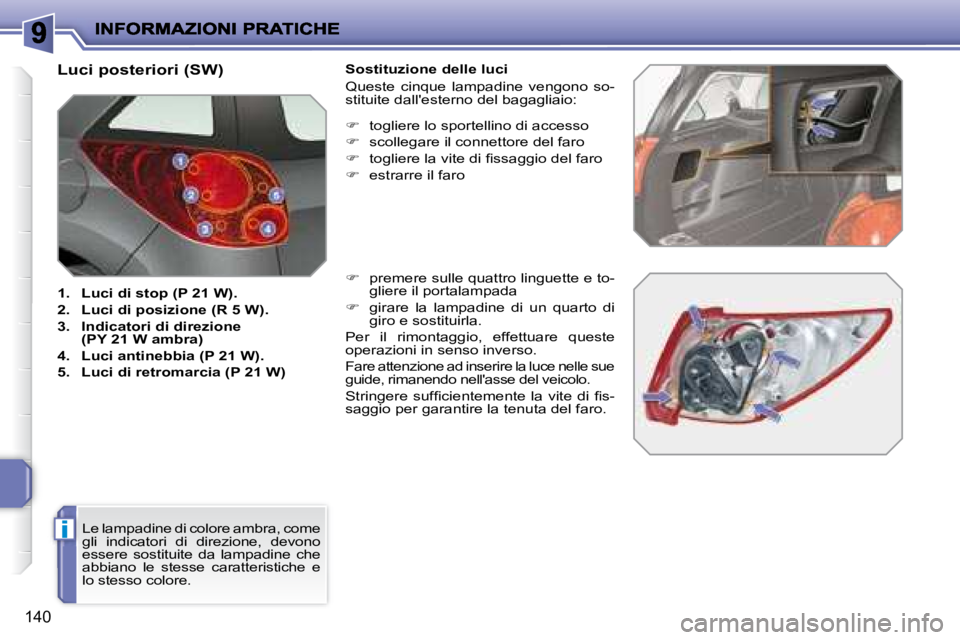

Luci posteriori (SW)

1. Luci di stop (P 21 W).

2. Luci di posizione (R 5 W).

3. Indicatori di direzione
(PY 21 W ambra)

4. Luci antinebbia (P 21 W).

5. Luci di retromarcia (P 21 W) Sostituzione delle luci
Queste cinque lampadine vengono so-
stituite dall'esterno del bagagliaio:

 togliere lo sportellino di accesso

 scollegare il connettore del faro

 togliere la vite di fi ssaggio del faro

 estrarre il faro

 premere sulle quattro linguette e to-
gliere il portalampada

 girare la lampadine di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Fare attenzione ad inserire la luce nelle sue
guide, rimanendo nell'asse del veicolo.
Stringere suffi cientemente la vite di fi s-
saggio per garantire la tenuta del faro.
Le lampadine di colore ambra, come
gli indicatori di direzione, devono
essere sostituite da lampadine che
abbiano le stesse caratteristiche e
lo stesso colore.
